W&T

Módulo industrial para el control remoto, la supervisión y la recogida de señales digitales: 12 entradas digitales (DI), 12 salidas digitales (DO) y 1 puerto RS232 a través de Ethernet TCP/IP, OPC, Modbus TCP, MQTT, REST o servidor web. Dispone de una función de servidor COM para la transmisión de datos RS232. Sistema de alarma con notificación por correo electrónico, control automático de las salidas en función de las entradas, alimentación de 12-24 V CC y montaje DIN. Más

Código del producto: 57731

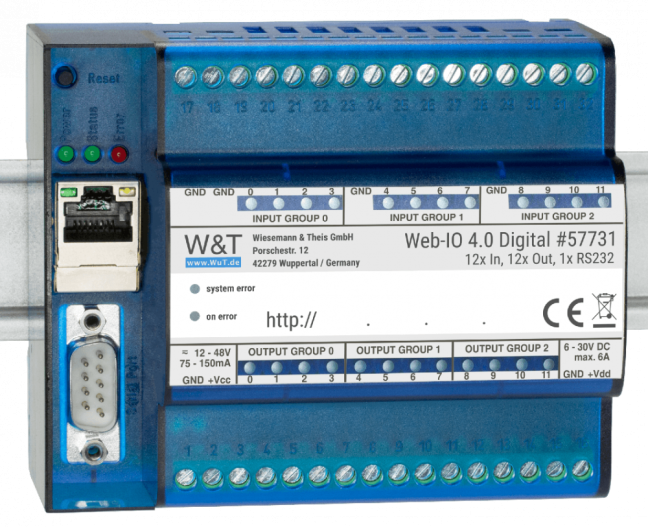

W&T 57731

E/S digital y servidor COM serie en un solo dispositivo

El W&T 57731 conecta 12 entradas digitales (DI) + 12 salidas digitales (DO) a una red Ethernet 10/100BaseT. Permite la supervisión y el control a través de una interfaz web, así como la integración en sistemas superiores mediante OPC UA, MQTT, REST o Modbus TCP.

¿Necesita seleccionar o pedir el W&T 57731?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.

Consultar producto y asesoramiento
12× DI + 12× DOSeñales digitales a través de Ethernet
1× RS232Tenga en cuenta el tipo y la carga de la salida
12–24 V CCAlimentación según el modelo concreto

Uso

El módulo sirve para la recopilación de señales de estado, la notificación de averías y el control remoto en infraestructuras industriales o técnicas. Los estados se pueden visualizar en el navegador, transferir a un sistema de visualización o utilizar en acciones predefinidas.

Parámetros técnicos del W&T 57731

Salidas digitales12 salidas digitales, 6-30 V, 500 mA
Protección contra cortocircuitos
Con los relés de separación adecuados, se pueden conmutar tensiones de hasta
230 V.
Entradas digitales12 entradas digitales
Tensión máxima de entrada: ±30 V
Protección contra la inversión de polaridad en este rango
Umbral de conmutación: 8 V ± 1,5 V
Corriente en estado activado = 2,2 mA
Contador de impulsos integrado de 32 bits
Interfaz serie1× RS232, conector de 9 pines
máx. 230 400 baudios
Conexión del conector DTE
Interfaz de redDetección automática de 10/100BaseT
Alimentación12–24 V CC, consumo de aproximadamente 100 mA a 24 V
Aislamiento galvánicoSalidas respecto a la interfaz de red: mín. 1000 V
Entradas respecto a la interfaz de red: mín. 2000 V
Entradas frente a salidas: mín. 1000 V
Conectores y borneras1 regleta de bornes atornillable de 16 x para entradas y salidas
1× DB9, RS232 con función Com-Server
1 conector RJ45 para conexión a la red
SeñalizaciónLEDs de estado para la red
24 LED para indicar estados digitales
Protocolos y servicios para E/SHTTP y HTTPS
De caja a caja
Sockets TCP y UDP, cliente y servidor
MQTT – Publicación y suscripción
REST
SNMP V1, V2, V3, incluidas las alertas
Envío de correos electrónicos mediante el protocolo SMTP
Servidor OPC
Modbus TCP
Gestión del inventario y de los grupos de dispositivos
Protocolos y servicios para RS232Redirector de puertos COM
De caja a caja
Sockets TCP y UDP, cliente y servidor
FTP, cliente y servidor
Telnet, cliente y servidor
Gestión del inventario y de los grupos de dispositivos
Tiempos de respuestaDatos y tiempo de conmutación: normalmente 20 ms
Carcasa y montajeCarcasa de plástico para montaje en carril DIN
106,8 × 87,8 × 62,6 (profundidad × anchura × altura)
Grado de protecciónIP20
Pesoaprox. 250 g
Temperatura de almacenamientoDe -25 a +70 °C
Temperatura de funcionamientoDe 0 a +60 °C
Humedad relativa admisibleDel 5 al 95 % de humedad relativa, sin condensación
Tiempo medio entre fallos (MTBF)357 539 h a 25 °C, según MIL-HDBK-217
Contenido del suministro1 x Web-IO 4.0 Digital, 12 entradas, 12 salidas, 1 x RS232
1× guía rápida
La fuente de alimentación y el resto de accesorios se piden por separado.

Señales, comunicaciones y eventos

  • Además de las señales digitales, dispone de un puerto RS232 independiente con función Com-Server. Admite puerto COM virtual, Box-to-Box, TCP/UDP, FTP y Telnet; el puerto serie tiene configuración DTE y una velocidad de hasta 230 400 Bd.
  • La interfaz web es compatible con HTTP/HTTPS. Para la integración están disponibles OPC UA, MQTT Publish/Subscribe, REST y Modbus TCP; los servicios individuales y los permisos necesarios se configuran en el dispositivo.
  • Se pueden configurar hasta 30 acciones, como un correo electrónico, una alerta SNMP, la activación de una salida o una solicitud HTTP. SNMP es compatible con las versiones V1, V2 y V3.
  • El modo «Box-to-Box» transmite los estados de conmutación entre dispositivos Web-IO debidamente configurados a través de la red. La asignación correcta de entradas y salidas forma parte de la configuración.
  • Las entradas admiten contadores de eventos de 32 bits. Los parámetros de tensión de entrada, umbral de conmutación y consumo de corriente se rigen por la tabla de este modelo.

Puesta en marcha y accesorios

Compruebe la alimentación del módulo, los conductores comunes, la polaridad y la carga de las salidas. Una vez conectado a la red, configure la dirección IP, los derechos de acceso, los protocolos requeridos y las respuestas a los eventos. Antes de conectar la carga, compruebe el cableado según el manual del modelo concreto.

Contenido del suministro

  • 1 x Web-IO 4.0 Digital, 12 entradas, 12 salidas, 1 x RS232
  • 1× guía rápida
  • La fuente de alimentación y el resto de accesorios se piden por separado.

Preguntas frecuentes

¿Cuántos canales físicos tiene este modelo?

Además de las señales digitales, dispone de un puerto RS232 independiente con función Com-Server. Admite puerto COM virtual, Box-to-Box, TCP/UDP, FTP y Telnet; el puerto serie tiene configuración DTE y una velocidad de hasta 230 400 Bd.

¿Necesito un programa especial para manejarlo?

Para la supervisión y el control básicos, se dispone de una interfaz web. Para el sistema superior, se configura el protocolo compatible y sus derechos de acceso.

¿Significa «Box-to-Box» un tiempo de respuesta fijo?

No. Los tiempos de respuesta típicos que figuran en la tabla no garantizan la respuesta global de toda la red. El resultado depende también de la comunicación de red y de la configuración de ambos dispositivos.

Por qué comprar en FOXON

Distribuidor de W&T

Somos distribuidores de productos W&T. Suministramos productos originales nuevos con garantía.

Disponibilidad en almacén y entrega

Comprobamos la disponibilidad actual en nuestros almacenes y los de nuestros socios. Antes del pedido confirmamos el precio y la posible fecha de entrega del modelo concreto.

Selección y asesoramiento técnico

Le ayudamos a elegir el modelo, la alimentación y los accesorios según sus conexiones y requisitos de comunicación.

Diseño de la solución y configuración

Revisamos las conexiones y los requisitos de la aplicación. Si es necesario, proponemos un conjunto adecuado y acordamos el alcance de la ayuda con la configuración y la puesta en marcha.

Más de 3.500clientes
Suministramos amás de 100 países del mundo
¿Entrega urgente?Lo comprobaremos; póngase en contacto con nosotros.

Documentación y asesoramiento técnico

Datos técnicos y documentación de W&T 57731

Los manuales, el firmware y las herramientas de este modelo también están disponibles en la pestaña Descargas. Le ayudamos con la selección del producto y la configuración según sus conexiones y requisitos de comunicación.

¿Necesita seleccionar o pedir el W&T 57731?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.

Consultar producto y asesoramiento

Esquemas e ilustraciones

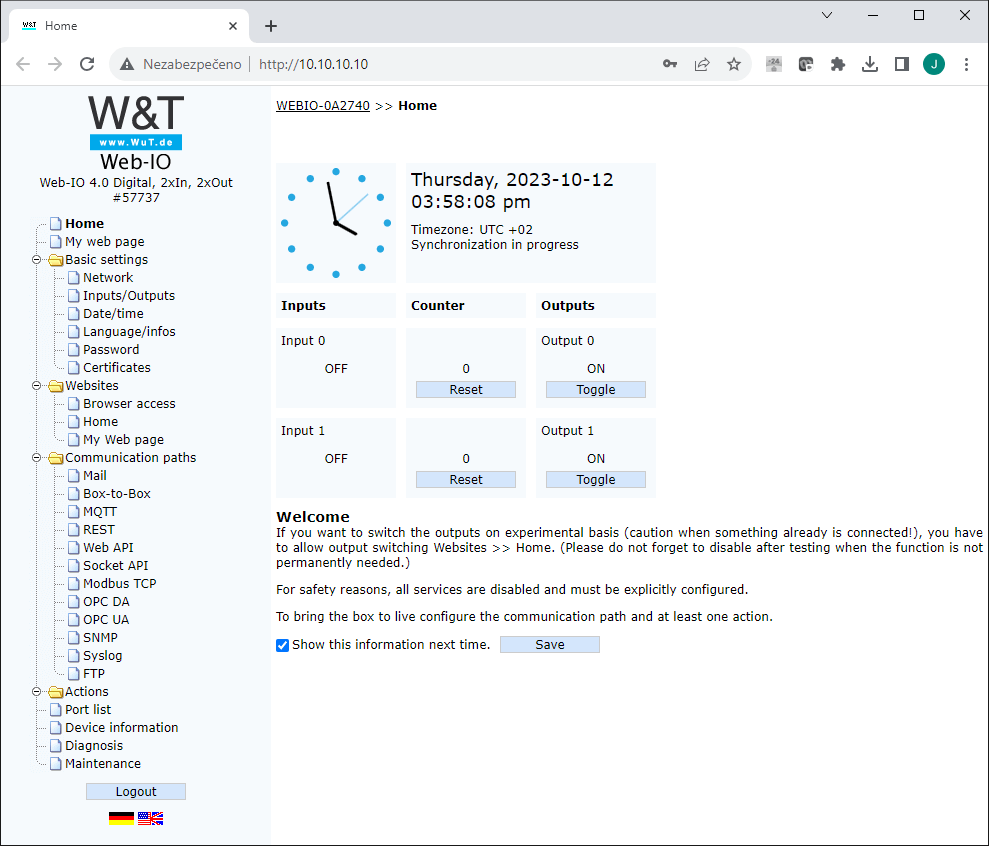

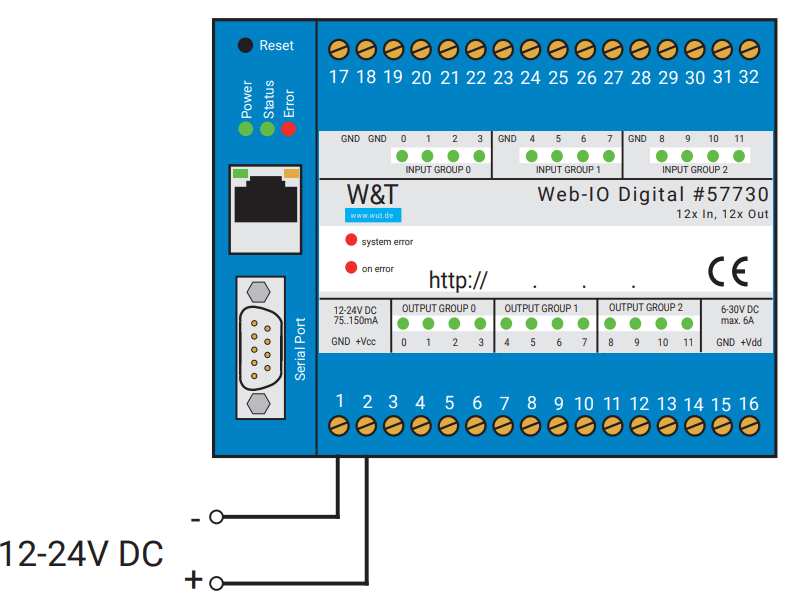

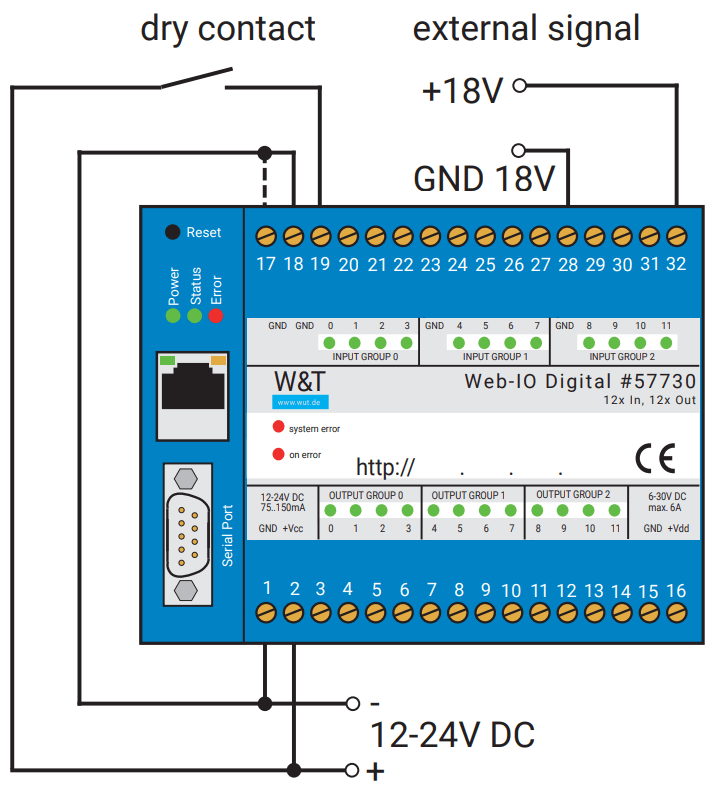

W&T 57731 - esquema o ilustración del productoW&T 57731 - esquema o ilustración del productoW&T 57731 - esquema o ilustración del productoW&T 57731 - esquema o ilustración del productoW&T 57731 - esquema o ilustración del productoW&T 57731 - esquema o ilustración del producto
