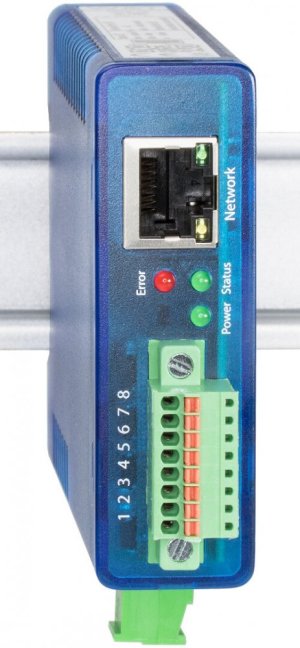

Ethernet IO remote analog inputs outputs 0-10V: 1xAI, 1xAO, Modbus TCP, REST, MQTT, OPC UA
Módulo industrial para la monitorización remota y la recogida de señales analógicas: 1x AI 0-10 V y 1x AO 0-10 V. Los datos analógicos pueden recogerse y controlarse a través de OPC UA, REST, MQTT, Modbus TCP o servidor web. Registrador de datos integrado para el archivo de datos a través de FTP, Excel, ODBC o memoria interna, con una capacidad mínima de 150 días y máxima de 99 años, y almacenamiento cada 15 o 30 segundos, o cada 1, 5, 15 o 60 minutos. Sistema de alarma con notificación por correo electrónico y control automático de las salidas en función de las entradas. Lectura de datos cada 2 segundos; alimentación de 12-48 V CC o PoE; montaje DIN. Más
Código del producto: 57762
Módulo industrial para la monitorización remota y la recogida de señales analógicas: 1x AI 0-10 V y 1x AO 0-10 V. Los datos analógicos pueden recogerse y controlarse a través de OPC UA, REST, MQTT, Modbus TCP o servidor web. Registrador de datos integrado para el archivo de datos a través de FTP, Excel, ODBC o memoria interna, con una capacidad mínima de 150 días y máxima de 99 años, y almacenamiento cada 15 o 30 segundos, o cada 1, 5, 15 o 60 minutos. Sistema de alarma con notificación por correo electrónico y control automático de las salidas en función de las entradas. Lectura de datos cada 2 segundos; alimentación de 12-48 V CC o PoE; montaje DIN. Más
Código del producto: 57762
Señales analógicas de 0–10 V disponibles a través de Ethernet
El W&T 57762 es un módulo de red para la medición y el ajuste de señales de tensión de 0–10 V. Cuenta con dos canales configurables como entrada o salida analógica, una interfaz web, registro interno de datos y compatibilidad con OPC UA, MQTT, REST y Modbus TCP.
¿Necesita seleccionar o pedir el W&T 57762?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Modelo sucesor
W&T presenta el modelo sucesor 57162 para este producto. Los parámetros que figuran en esta página corresponden al número de referencia original 57762. Antes de elegir un producto sustitutivo, comprobaremos la conexión, las funciones y la idoneidad para la aplicación concreta.
Uso
Sirve para conectar sensores con salida de 0-10 V, registrar los valores medidos y controlar actuadores analógicos a través de Ethernet. El modo Box2Box permite transmitir un valor analógico entre dos módulos configurados adecuadamente.
Parámetros técnicos del W&T 57762
| Entrada de tensión | 0–10 V, 1 MΩ |
|---|---|
| Salida de tensión | 0–10 V, máx. 20 mA Posibilidad de conectar el cable sensor Sense Protección contra cortocircuitos |
| Conexión de entradas/salidas analógicas | Regleta de bornes de 8 pines Sección transversal del conductor: 0,2–1,3 mm² Longitud de la parte pelada: 6-8 mm |
| Interfaz de red | Detección automática de 10/100BaseT RJ45 IPv6 bajo petición |
| Aislamiento galvánico | Entradas de medición respecto a la interfaz de red: mín. 1500 V |
| Alimentación | Power-over-Ethernet (PoE) o 12–48 V CC (±10 %) |
| Consumo de corriente | PoE clase 1 (0,44–3,84 W) aprox. 100 mA a 24 V CC con alimentación externa |
| Señalización | 1 LED de alimentación 2 LED de estado de la red 4 LED de estado y error |
| Resolución | Entrada de tensión: 1,25 mV |
| Error de medición | máx. 0,5 % FSR (rango completo de 0 a 10 V) TA = 0–60 °C |
| Intervalo de almacenamiento | 15, 30 s, 1, 5, 15, 60 min |
| Capacidad del historial | mín. 150 días, máx. 99 años |
| Actualización de los valores medidos para consultas de red y alarmas | 2 por segundo |
| Carcasa y montaje | Carcasa compacta de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura ambiente de almacenamiento | De -40 a +70 °C |
| Temperatura ambiente de funcionamiento | De 0 a +60 °C |
| Contenido del suministro | 1x Web-IO Entrada/Salida analógica 2x 0 a 10 V PoE para montaje en carril DIN 1× guía rápida en alemán e inglés |
Señales analógicas y registro de mediciones
- La entrada tiene una impedancia de 1 MΩ. La salida proporciona un máximo de 20 mA y permite conectar el cable de detección Sense. La salida está protegida contra cortocircuitos.
- Las mediciones internas se actualizan dos veces por segundo. El intervalo de registro se selecciona de forma independiente: 15 o 30 segundos, o bien 1, 5, 15 o 60 minutos.
- Hay disponibles hasta 12 mensajes de alarma configurables, por correo electrónico y SNMP. Los datos pueden ponerse a disposición de una aplicación superior o registrarse a través de FTP y otros servicios compatibles.
- La capacidad del historial depende del intervalo seleccionado. El rango indicado, de 150 días a 99 años, describe el volumen de registros, no el tiempo de funcionamiento garantizado del dispositivo.
Puesta en marcha y accesorios
Antes de realizar la conexión, seleccione la función de cada canal, el método de conexión del sensor y la carga admisible. A continuación, configure la red, la escala de la magnitud mostrada, los servicios de comunicación, el intervalo de registro y los límites de alarma. Compruebe la conexión exacta del cuadro de bornes según el manual de este modelo.
Contenido del suministro
- 1x Web-IO Entrada/Salida analógica 2x 0..10 V PoE
- para montaje en carril DIN
- 1× guía rápida en alemán e inglés
Preguntas frecuentes
¿Hay dos entradas y otras dos salidas disponibles?
No. El módulo cuenta con dos canales físicos que se configuran como entrada o salida. Esto no aumenta el número total de canales.
¿Qué debo comprobar en el sensor conectado?
La entrada tiene una impedancia de 1 MΩ. La salida proporciona un máximo de 20 mA y permite conectar el cable de detección Sense. La salida está protegida contra cortocircuitos.
¿El intervalo de registro es igual que el periodo de medición?
No. La medición se actualiza dos veces por segundo, mientras que el almacenamiento del historial se realiza según un intervalo de registro configurado por separado.
Por qué comprar en FOXON
Distribuidor de W&T
Somos distribuidores de productos W&T. Suministramos productos originales nuevos con garantía.
Disponibilidad en almacén y entrega
Comprobamos la disponibilidad actual en nuestros almacenes y los de nuestros socios. Antes del pedido confirmamos el precio y la posible fecha de entrega del modelo concreto.
Selección y asesoramiento técnico
Le ayudamos a elegir el modelo, la alimentación y los accesorios según sus conexiones y requisitos de comunicación.
Diseño de la solución y configuración
Revisamos las conexiones y los requisitos de la aplicación. Si es necesario, proponemos un conjunto adecuado y acordamos el alcance de la ayuda con la configuración y la puesta en marcha.
Documentación y asesoramiento técnico
Datos técnicos y documentación de W&T 57762
Los manuales, el firmware y las herramientas de este modelo también están disponibles en la pestaña Descargas. Le ayudamos con la selección del producto y la configuración según sus conexiones y requisitos de comunicación.
¿Necesita seleccionar o pedir el W&T 57762?
Envíenos la cantidad deseada y la descripción de la conexión. Comprobaremos la disponibilidad y los accesorios adecuados.
Esquemas e ilustraciones

Otros enlaces relacionados
Características técnicas del W&T 57762
| Entrada de tensión | 0–10 V, 1 MΩ |
|---|---|
| Salida de tensión | 0–10 V, máx. 20 mA Posibilidad de conectar el cable sensor Sense Protección contra cortocircuitos |
| Conexión de entradas/salidas analógicas | Regleta de bornes de 8 pines Sección transversal del conductor: 0,2–1,3 mm² Longitud de la parte pelada: 6-8 mm |
| Interfaz de red | Detección automática de 10/100BaseT RJ45 IPv6 bajo petición |
| Aislamiento galvánico | Entradas de medición respecto a la interfaz de red: mín. 1500 V |
| Alimentación | Power-over-Ethernet (PoE) o 12–48 V CC (±10 %) |
| Consumo de corriente | PoE clase 1 (0,44–3,84 W) aprox. 100 mA a 24 V CC con alimentación externa |
| Señalización | 1 LED de alimentación 2 LED de estado de la red 4 LED de estado y error |
| Resolución | Entrada de tensión: 1,25 mV |
| Error de medición | máx. 0,5 % FSR (rango completo de 0 a 10 V) TA = 0–60 °C |
| Intervalo de almacenamiento | 15, 30 s, 1, 5, 15, 60 min |
| Capacidad del historial | mín. 150 días, máx. 99 años |
| Actualización de los valores medidos para consultas de red y alarmas | 2 por segundo |
| Carcasa y montaje | Carcasa compacta de plástico para montaje en carril DIN 105 × 22 × 75 mm (longitud × anchura × altura) |
| Grado de protección | IP20 |
| Peso | aprox. 140 g |
| Temperatura ambiente de almacenamiento | De -40 a +70 °C |
| Temperatura ambiente de funcionamiento | De 0 a +60 °C |
| Contenido del suministro | 1x Web-IO Entrada/Salida analógica 2x 0 a 10 V PoE para montaje en carril DIN 1× guía rápida en alemán e inglés |
