Analógové signály 0–10 V dostupné cez Ethernet
W&T 57762 je sieťový modul na meranie a nastavovanie napäťových signálov 0–10 V. Disponuje dvoma kanálmi, ktoré je možné nastaviť ako analógový vstup alebo výstup, webovým rozhraním, interným záznamom údajov a podporou protokolov OPC UA, MQTT, REST a Modbus TCP.
Potrebujete vybrať alebo objednať W&T 57762?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Nástupnícky model
Spoločnosť W&T uvádza pre tento produkt nástupnícky model 57162. Parametre na tejto stránke sa vzťahujú na pôvodné objednávacie číslo 57762. Pred výberom náhrady overíme zapojenie, funkcie a vhodnosť pre konkrétnu aplikáciu.
Použitie
Slúži na pripojenie snímačov s výstupom 0–10 V, zaznamenávanie nameraných hodnôt a ovládanie analógových výstupných členov cez Ethernet. Režim Box2Box umožňuje prenášať analógovú hodnotu medzi dvoma vhodne nastavenými modulmi.
Technické parametre W&T 57762
| Napäťový vstup | 0–10 V, 1 MΩ |
|---|---|
| Napäťový výstup | 0–10 V, max. 20 mA Možnosť pripojenia snímačového vodiča Sense Ochrana proti skratu |
| Pripojenie analógových vstupov/výstupov | 8-pinová svorkovnica Priečny rez vodiča 0,2–1,3 mm² Dĺžka odizolovanej časti 6–8 mm |
| Sieťové rozhranie | Automatické rozpoznanie 10/100BaseT RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Meracie vstupy voči sieťovému rozhraniu: min. 1500 V |

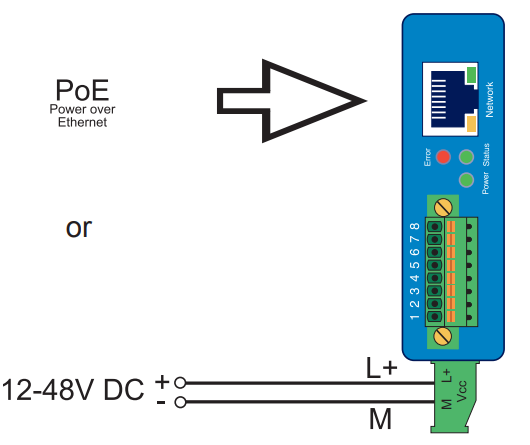

| Napájanie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) typ. 100 mA pri 24 V DC s externým napájaním |
| Signalizácia | 1 LED indikátor napájania 2× LED indikátory stavu siete 4 LED diódy pre stav a chyby |
| Rozlíšenie | Napäťový vstup: 1,25 mV |
| Chyba merania | max. 0,5 % FSR (plný rozsah 0 až 10 V) TA = 0–60 °C |
| Interval ukladania | 15, 30 s, 1, 5, 15, 60 min |
| Kapacita histórie | min. 150 dní, max. 99 rokov |
| Aktualizácia nameranej hodnoty pre sieťové dotazy a alarmy | 2 za sekundu |
| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 22 × 75 mm (dĺžka × šírka × výška) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 140 g |
| Skladovacia teplota okolia | -40 až +70 °C |
| Prevádzková teplota okolia | 0 až +60 °C |
| Obsah dodávky | 1x Web-IO analógový vstup/výstup 2x 0 až 10 V PoE na montáž na lištu DIN 1× stručný návod v nemčine a angličtine |
Analógové signály a záznam meraní

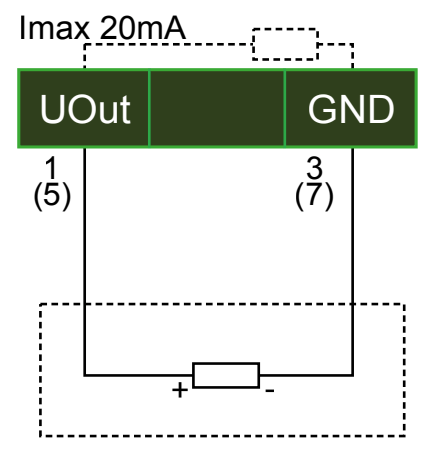

- Vstup má impedanciu 1 MΩ. Výstup poskytuje maximálne 20 mA a umožňuje pripojenie snímacej vodičky Sense. Výstup je chránený proti skratu.
- Interné merania sa aktualizujú dvakrát za sekundu. Interval zaznamenávania sa volí samostatne: 15 alebo 30 sekúnd, prípadne 1, 5, 15 alebo 60 minút.
- K dispozícii je až 12 nastaviteľných výstražných hlásení, e-mail a SNMP. Dáta je možné sprístupniť nadradenej aplikácii alebo zaznamenávať prostredníctvom FTP a ďalších podporovaných služieb.
- Kapacita histórie závisí od zvoleného intervalu. Uvedený rozsah od 150 dní do 99 rokov opisuje objem záznamov, nie zaručenú dobu prevádzky zariadenia.
Uvedenie do prevádzky a príslušenstvo
Pred pripojením vyberte funkciu každého kanála, spôsob zapojenia snímača a povolené zaťaženie. Následne nastavte sieť, mierku zobrazovanej veličiny, komunikačné služby, interval záznamu a alarmové limity. Presné zapojenie svorkovnice overte podľa návodu k tomuto modelu.
Obsah dodávky
- 1x Web-IO analógový vstup/výstup 2x 0..10 V PoE
- na montáž na lištu DIN
- 1× stručný návod v nemčine a angličtine
Často kladené otázky
Sú k dispozícii dva vstupy a ďalšie dva výstupy?
Nie. Modul má dva fyzické kanály, ktoré sa nastavujú ako vstup alebo výstup. Celkový počet kanálov sa tým nezvyšuje.
Čo musím skontrolovať na pripojenom snímači?
Vstup má impedanciu 1 MΩ. Výstup poskytuje maximálne 20 mA a umožňuje pripojenie snímacej vodičky Sense. Výstup je chránený proti skratu.
Je interval záznamu rovnaký ako perióda merania?
Nie. Meranie sa aktualizuje dvakrát za sekundu, zatiaľ čo ukladanie histórie prebieha podľa samostatne nastaveného intervalu záznamu.
Prečo objednávať u spoločnosti FOXON
Pred objednaním overíme aktuálnu dostupnosť dielu a potvrdíme možný termín dodania. Pomôžeme vám s výberom zariadenia a potrebného príslušenstva podľa zapojenia a požadovanej komunikácie. Zárukové podmienky a rozsah prípadnej diagnostiky alebo opravy potvrdíme pre konkrétnu ponuku.
Dokumentácia a technické poradenstvo
Technické údaje a dokumentácia W&T 57762
Návody, firmvér a nástroje pre tento model nájdete tiež v záložke Na stiahnutie. Ak máte otázky týkajúce sa servisu, použite predaj a opravy priemyselných dielov FOXON.
Potrebujete vybrať alebo objednať W&T 57762?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.

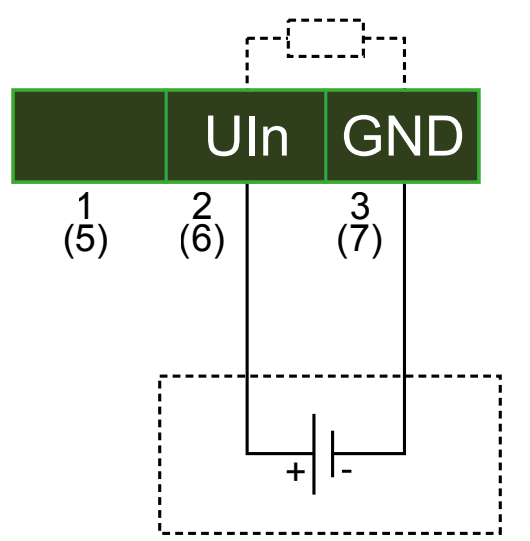

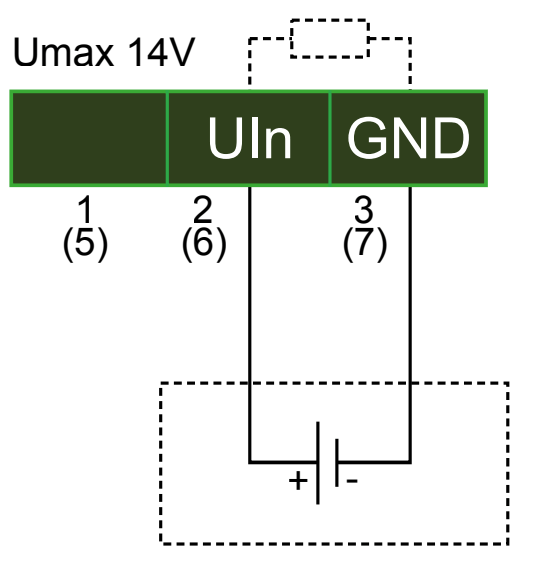

Schéma a obrázky
Ďalšie súvisiace odkazy
Technické vlastnosti W&T 57762
| Napäťový vstup | 0–10 V, 1 MΩ |
|---|---|
| Napäťový výstup | 0–10 V, max. 20 mA Možnosť pripojenia snímačového vodiča Sense Ochrana proti skratu |
| Pripojenie analógových vstupov/výstupov | 8-pinová svorkovnica Priečny rez vodiča 0,2–1,3 mm² Dĺžka odizolovanej časti 6–8 mm |
| Sieťové rozhranie | Automatické rozpoznanie 10/100BaseT RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Meracie vstupy voči sieťovému rozhraniu: min. 1500 V |
| Napájanie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) typ. 100 mA pri 24 V DC s externým napájaním |
| Signalizácia | 1 LED indikátor napájania 2× LED indikátory stavu siete 4 LED diódy pre stav a chyby |
| Rozlíšenie | Napäťový vstup: 1,25 mV |
| Chyba merania | max. 0,5 % FSR (plný rozsah 0 až 10 V) TA = 0–60 °C |
| Interval ukladania | 15, 30 s, 1, 5, 15, 60 min |
| Kapacita histórie | min. 150 dní, max. 99 rokov |
| Aktualizácia nameranej hodnoty pre sieťové dotazy a alarmy | 2 za sekundu |
| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 22 × 75 mm (dĺžka × šírka × výška) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 140 g |
| Skladovacia teplota okolia | -40 až +70 °C |
| Prevádzková teplota okolia | 0 až +60 °C |
| Obsah dodávky | 1x Web-IO analógový vstup/výstup 2x 0 až 10 V PoE na montáž na lištu DIN 1× stručný návod v nemčine a angličtine |
