- Fuente industrial TRIO, monofásica, 12 V DC, 10 A, 120 W

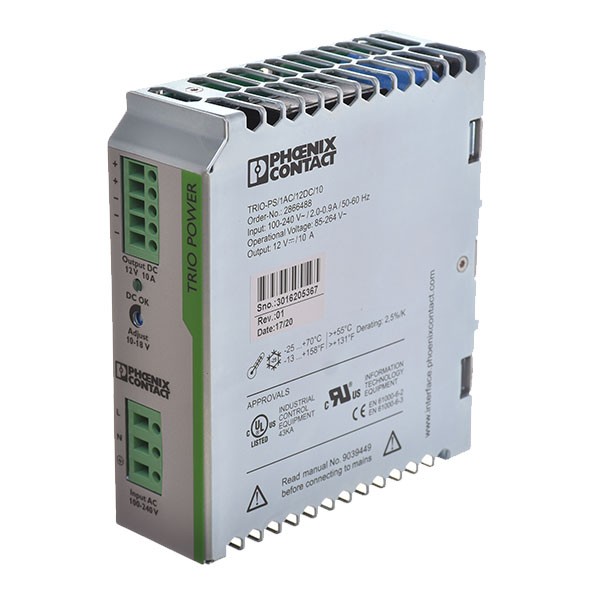

Fuente industrial TRIO, monofásica, 12 V DC, 10 A, 120 W
Fuente conmutada monofásica PHOENIX CONTACT TRIO POWER, 12 V DC / 10 A / 120 W. Entrada de 85 a 264 V AC, montaje en carril DIN, terminales de tornillo e IP20. Anchura de 40 mm. Más
Código del producto: 2866488
Fuente conmutada monofásica PHOENIX CONTACT TRIO POWER, 12 V DC / 10 A / 120 W. Entrada de 85 a 264 V AC, montaje en carril DIN, terminales de tornillo e IP20. Anchura de 40 mm. Más
Código del producto: 2866488
2866488 - TRIO-PS/1AC/12DC/10
PHOENIX CONTACT TRIO-PS/1AC/12DC/10 es una fuente conmutada monofásica con salida de 12 V DC, corriente de 10 A y potencia de 120 W. La tensión de salida es ajustable de 10 a 18 V DC. Su carcasa metálica, terminales de tornillo y anchura de 40 mm son adecuados para armarios industriales.
Fuente de sustitución o reparación
Envíenos la referencia y los requisitos de alimentación. Comprobaremos una fuente de sustitución adecuada y las opciones de diagnóstico y reparación de la unidad averiada.
Aplicaciones de la fuente
TRIO alimenta dispositivos y componentes de máquinas que requieren 12 V DC. El ajuste permite adaptar la tensión a la carga o compensar caídas en el cableado. Por encima de 12 V, la corriente queda limitada por la potencia constante; aumentar la tensión no permite consumir 10 A en todo el rango de ajuste.
Características técnicas
| Fabricante | PHOENIX CONTACT |
|---|---|
| Referencia / tipo | 2866488 / TRIO-PS/1AC/12DC/10 |

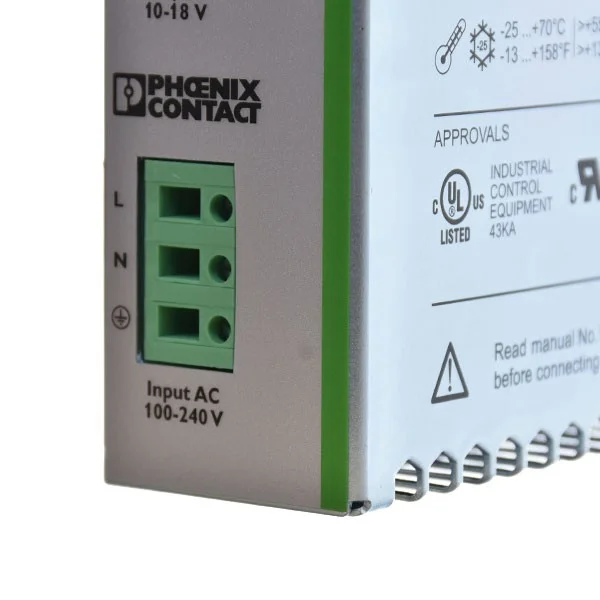

| Entrada nominal, número de fases | De 100 a 240 V AC; 1 fase |
| Rango de tensión de entrada | De 85 a 264 V AC |
| Frecuencia de entrada | De 45 a 65 Hz |
| Tensión nominal de salida | 12 V DC ±1 % |
| Ajuste de la tensión de salida | De 10 a 18 V DC; limitación de potencia constante por encima de 12 V |
| Corriente nominal de salida | 10 A entre -25 y +55 °C |
| Potencia de salida | 120 W |
| Eficiencia | >86 % a 230 V AC y con valores nominales |
| Rizado residual | <20 mV pico a pico |
| Tiempo de mantenimiento de la salida | >20 ms a 120 V AC; >86 ms a 230 V AC |
| Consumo de corriente de entrada | 1,7 A a 120 V AC; 0,9 A a 230 V AC |
| Corriente de arranque | <15 A |
| Factor de potencia | 0,63 |
| Pérdidas sin carga | 1,1 W |
| Pérdidas con carga nominal | 18 W |
| Cortocircuito y sobrecarga | Característica U/I; corriente de cortocircuito limitada a aproximadamente 12 A |
| Protección contra sobretensión de salida | <25 V DC |
| Señalización | LED verde DC OK; parpadea con salida <0,9 × tensión nominal |
| Temperatura de funcionamiento | De -25 a +70 °C |
| Reducción de carga | Por encima de +55 °C: 2,5 %/K |
| Almacenamiento / transporte | De -40 a +85 °C |
| Humedad de funcionamiento | ≤95 % a 25 °C, sin condensación |
| Grado de protección / clase de protección | IP20 / I con conexión PE |
| Carcasa | Metal; chapa de acero galvanizado y aluminio |
| Dimensiones (ancho × alto × fondo) | 40 × 130 × 115 mm |
| Peso sin / con embalaje | 600 g / 780,5 g |
| Montaje | Carril DIN horizontal NS 35, EN 60715 |
| Separación por encima / debajo de la fuente | 50 mm / 50 mm |
| Conexión y sección de los conductores | Terminales de tornillo; conductores rígidos y flexibles de 0,2 a 2,5 mm² |
| Longitud de pelado / rosca | 9 mm / M2,5 |
| Par de apriete, entrada / salida | De 0,4 a 0,5 Nm / de 0,4 a 0,5 Nm |
| EAN / GTIN | 4046356287807 |
Protecciones, señalización y montaje

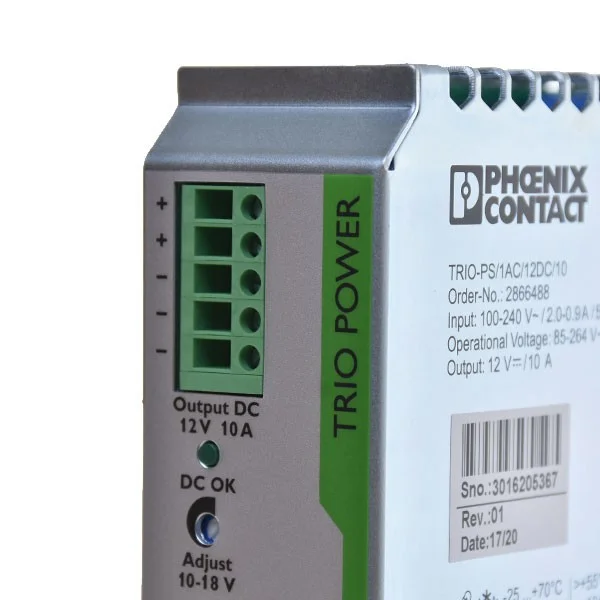

La característica de salida U/I limita la corriente a aproximadamente 12 A durante una sobrecarga o un cortocircuito y reduce la tensión. El LED verde DC OK indica el estado de la salida y parpadea por debajo de 0,9 veces la tensión nominal. Es necesario reducir la carga con una entrada inferior a 90 V AC.
Por encima de +55 °C, reduzca la carga un 2,5 % por cada 1 K adicional. El rango hasta +70 °C no significa que esté disponible la corriente nominal completa en todo el rango de temperaturas.

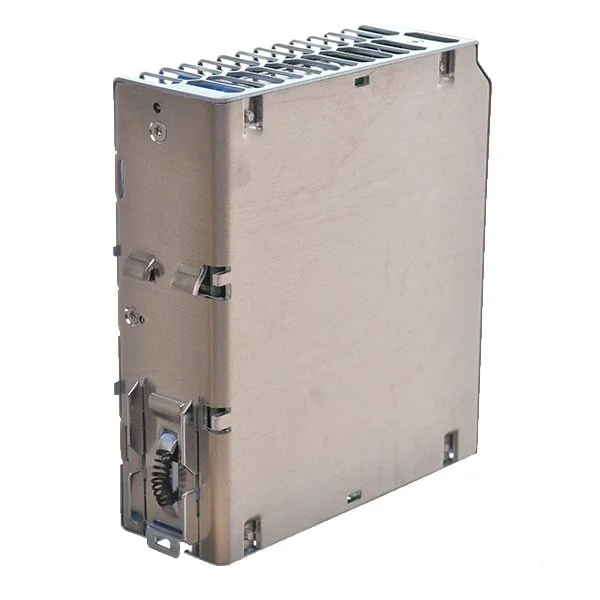

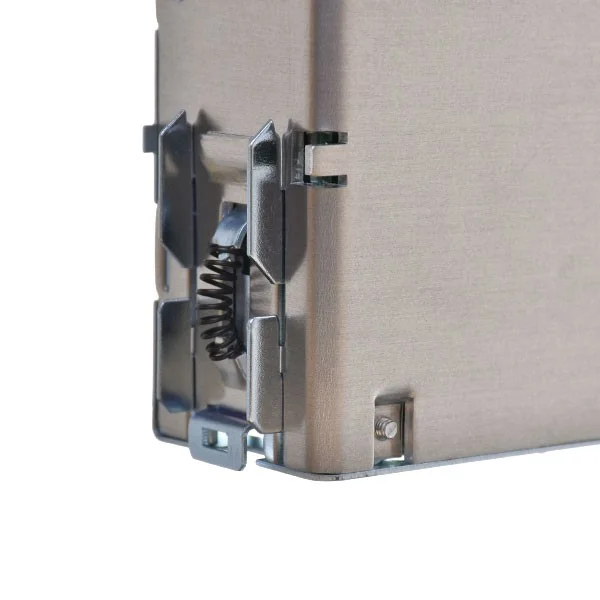

Monte la unidad sobre un carril DIN horizontal y conecte el conductor de protección PE. Deje 50 mm por encima y por debajo para la refrigeración. La carcasa metálica tiene grado IP20; instálela en un armario adecuado con circulación de aire libre.
Contenido del suministro
TRIO-PS/1AC/12DC/10 (2866488). Fuente de alimentación en la versión indicada. Seleccione por separado el carril DIN, el cableado y las protecciones correspondientes según la instalación. Confirmaremos los accesorios y el contenido exacto del suministro en la oferta.
Preguntas frecuentes
¿Puede suministrar 10 A con un ajuste de 18 V?
No. Por encima de los 12 V nominales se aplica el límite de potencia constante de 120 W. Al aumentar la tensión, es necesario reducir la corriente de forma correspondiente.
¿Entrega toda su potencia a +70 °C?
No. La corriente nominal completa se aplica hasta +55 °C. Por encima de esta temperatura, reduzca la carga un 2,5 % por cada 1 K adicional y respete las separaciones de montaje especificadas.
¿Proporciona respaldo durante un corte de red?
El tiempo de mantenimiento del orden de milisegundos cubre una interrupción breve de la entrada. Para un funcionamiento más prolongado con batería se necesita un sistema de respaldo independiente o un SAI.
¿Se pueden conectar varias fuentes en paralelo?
Sí, con el cableado indicado por el fabricante. Para una alimentación redundante, utilice un desacoplamiento adecuado de las salidas o un módulo de redundancia. Use tipos iguales y respete los requisitos de reparto de corriente; unir las salidas por sí solo no garantiza redundancia.
¿Cómo comprobar una sustitución de la fuente original?
Compare la tensión y corriente de la carga, la alimentación de entrada, las dimensiones, la posición de los terminales y los requisitos de tierra de protección. Al cambiar de tipo, compruebe el cableado y las condiciones de funcionamiento de todo el circuito de alimentación.
¿Puedo solicitar diagnóstico o reparación?
Sí. Envíenos una foto de la placa de características, una descripción de la avería y las condiciones en que aparece. Comprobaremos las opciones de diagnóstico y reparación y una sustitución adecuada.
Estados de la pieza disponibles
El producto se ofrece como fuente nueva. Al seleccionar una sustitución, compare siempre la referencia completa, la tensión y corriente de salida, el espacio de montaje y la disposición de los terminales.
Venta, reparación y compra de piezas de automatización
FOXON suministra piezas de automatización industrial y evalúa las opciones de diagnóstico y reparación de piezas averiadas. Para cada fuente determinamos primero el procedimiento adecuado.
Documentación y conexión
La ficha técnica contiene datos de conexión, montaje, curvas de funcionamiento y recomendaciones para el funcionamiento en paralelo. El montaje y la conexión deben realizarlos electricistas cualificados.
Solicitar una oferta 2866488
Indique la cantidad, el plazo deseado y los parámetros de la carga. Para consultas de diagnóstico o reparación, adjunte una foto de la placa de características y una descripción de la avería.
