Adaptador TAP ProfiShark 100M

Con una tasa de éxito del 100%, el ProfiShark 100M captura todo el tráfico en redes Ethernet de 10/100M. Mientras que este adaptador TAP cuenta con controladores que ofrecen una amplia gama de filtros y herramientas para configurar la captura de tráfico, el resto de la configuración se puede ajustar a través de analizadores de paquetes de software, por ejemplo, Wireshark. El ProfiShark 100M se conecta a su computadora a través de un cable USB 3.0 y se alimenta por él.

¿Por qué necesita un adaptador TAP?

Para poder realizar diagnósticos de comunicación en una red Ethernet/PROFINET, debe conectarse a esta red utilizando una computadora con el software adecuado (por ejemplo, Wireshark, PNT Tool, Colapsa CAPSA, etc.). A menos que esté utilizando el tipo de comunicación más rápido, PROFINET IRT (Tiempo Real Isocronizado), puede conectar su computadora a la red Ethernet/PROFINET a través de un puerto espejo en un switch gestionado.

Para poder configurar un puerto espejo, necesita un switch que soporte esta funcionalidad y un puerto libre en ese switch. En la configuración del switch, elija el puerto que se va a monitorear o espejar (es decir, típicamente el puerto al que está conectado el procesador) y luego el puerto al que se deben enviar todos los mensajes entrantes y salientes. Después de eso, conecte su computadora a este segundo puerto.

Desventajas del análisis de puerto espejo

Para un análisis básico de paquetes, la medición a través del espejado de puertos es suficiente. Sin embargo, no es 100% precisa; los datos proporcionados son solo aproximadamente un 80% precisos. Hay varias razones para esto. Primero, uno de los factores es el fabricante y el tipo de switch. Segundo, un puerto espejo no suele reenviar todos los mensajes. Tercero, la computadora portátil que está conectada al puerto puede no capturar todos los mensajes reenviados (es decir, estos mensajes suelen ser descartados, lo que no queremos que ocurra). Finalmente, la tarjeta Ethernet de la computadora portátil generalmente no puede asignar una marca de tiempo a cada paquete. Tener una marca de tiempo para cada paquete es muy importante, ya que esto le permite medir el jitter (el retraso entre cuando se transmite una señal y cuando se recibe) y otros parámetros de la red. Para evitar los problemas mencionados anteriormente y poder realizar diagnósticos confiables de redes Ethernet/PROFINET, debe utilizar el adaptador TAP ProfiShark para la captura de mensajes.

¿Cómo conectar el ProfiShark 100M a una estación Ethernet?

El ProfiShark 100M es un dispositivo de tamaño bolsillo que cuenta con dos conectores RJ45 en un lado y un puerto USB 3.0 en el otro (más un conector para una fuente de alimentación externa opcional de 5 V CC).

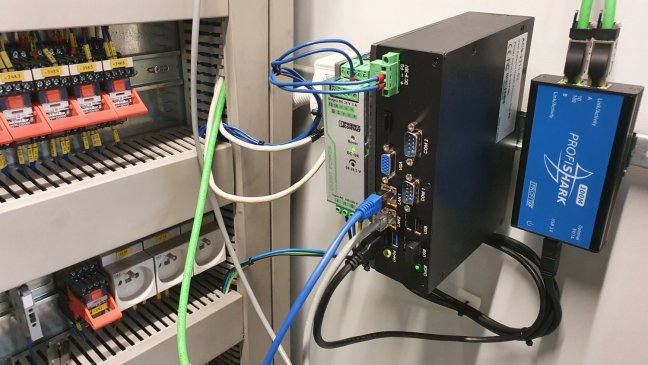

Coloque el ProfiShark 100M frente a la estación donde desea monitorear el tráfico (por ejemplo, el puerto Ethernet de un PLC, un módulo Ethernet de una CPU, una computadora, un servidor, etc.). Desconecte el cable Ethernet de la estación y conéctelo a uno de los puertos Ethernet del adaptador TAP. Luego, use el cable Ethernet que viene con el adaptador para conectar el otro puerto Ethernet del adaptador a la estación. Con el ProfiShark 100M ahora en la línea de los paquetes que desea analizar, todo el tráfico pasa a través de este adaptador TAP.

El ProfiShark 100M sin alimentación no interfiere con el tráfico de la red

Si el ProfiShark 100M no está siendo alimentado (es decir, no está conectado a la computadora a través del cable USB), el tráfico Ethernet sigue pasando a través del adaptador sin problemas. Aunque los LED de los puertos RJ45 no parpadean, ambos puertos RJ45 siguen interconectados, permitiendo que el tráfico pase. Por eso puede mantener el ProfiShark 100M sin alimentación conectado a la red monitoreada por un tiempo ilimitado. Las acciones de conectar o desconectar el cable USB o reiniciar el adaptador tampoco afectarán negativamente al tráfico que pasa.

¿Cómo conectar el ProfiShark 100M a una computadora?

Instale los controladores del ProfiShark 100M (los sistemas operativos soportados incluyen Windows, Linux y macOS). Cuando haya conectado el cable USB del adaptador a la computadora, se creará una tarjeta de red virtual. Esta tarjeta representa el tráfico de red de los cables Ethernet conectados al ProfiShark 100M. Cualquier programa que utilice para el análisis de tráfico, por ejemplo, Wireshark, se comunicará con esta tarjeta. Además, el ProfiShark 100M protege la red monitoreada al no permitir que la computadora conectada envíe mensajes a la red. Esto podría amenazar el funcionamiento de la red o su seguridad o distorsionar la captura de tráfico.

Características

• Monitoreo 10/100M en USB 3.0
• Alimentado por USB 3.0, más una fuente de alimentación externa opcional de 5 V CC
• Monitoreo seguro que solo admite operaciones de lectura
• Agregación de hardware
• Marcado de tiempo de hardware de 8 ns para pruebas de latencia precisas
• Estadísticas en tiempo real
• Captura de todos los paquetes para cualquier tipo de análisis
• Captura directa en disco
• ProfiShark es invisible para la red
• Soporta Windows 7/8/10 (32/64 bits), Linux y macOS
• Dimensiones: 69 × 124 × 24 mm

Usando el ProfiShark 100M, puede conectarse a la red a través del siguiente software:

• Wireshark
• OmniPeek
• Packetyzer
• OptiView
• NetSpector
• NetDecoder
• Ethertest
• Colapsa Capsa
• Y otros software

Una prueba pasiva con solo un 80% significa que mide ciclos de paquetes y alarmas PN, pero no mide jitter. Sin embargo, esto puede no ser necesariamente un problema. El jitter en PROFINET (y en redes en general) se refiere a las variaciones en el tiempo de entrega de paquetes. En otras palabras, si se supone que los paquetes deben llegar a intervalos regulares, el jitter describe las desviaciones de estos intervalos ideales.

Si tiene fallos de comunicación PROFINET, es importante realizar primero una prueba activa y luego una prueba pasiva. Con la prueba pasiva, es necesario medir ciclos de paquetes y capturar alarmas PROFINET. Estas dos pruebas deberían ser suficientes para identificar las causas de los fallos sin necesariamente medir jitter.
