SIEMENS SCALANCE TAP104 (6GK5104-0BA00-1SA2) - punto de medición permanente para PROFINET e Industrial Ethernet, 10 / 100 Mbit/s. 2 puertos de red y 2 de monitorización RJ45. Las salidas de monitorización requieren alimentación. Más

Código del producto: 6GK5104-0BA00-1SA2

de 549 EUR sin IVA (664,29 EUR IVA incl.)
Total en stock: 5 uds. FOXON 2 uds. · Almacén externo 3 uds.
La variante no existe

Rezervace termínu

Solicitar presupuesto
SIEMENS

SIEMENS SCALANCE TAP104 (6GK5104-0BA00-1SA2) - punto de medición permanente para PROFINET e Industrial Ethernet, 10 / 100 Mbit/s. 2 puertos de red y 2 de monitorización RJ45. Las salidas de monitorización requieren alimentación. Más

Código del producto: 6GK5104-0BA00-1SA2

Venta de piezas 1

Estado Código Garantía Disponibilidad Entrega
Express?
Precio sin IVA
Nuevo en caja sellada (NC) 6GK5104-0BA00-1SA2 NC 12/24 meses En stock FOXON 2 uds. En stock externo 3 uds.
En un plazo de 2-4 días / Express
549 EUR
SIEMENS6GK5104-0BA00-1SA2

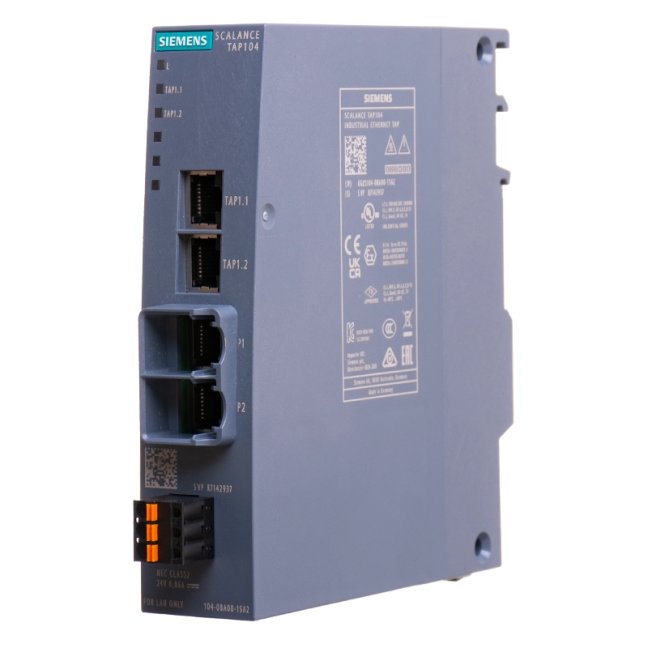

SCALANCE TAP104 - detalle del producto

SCALANCE TAP104

Diagnóstico pasivo de PROFINET e Industrial Ethernet

SCALANCE TAP104 - Punto de medición PROFINET para redes de 10/100 Mbit/s

Dos puertos de red · dos salidas de monitorización · captura pasiva del tráfico

SIEMENS SCALANCE TAP104 (6GK5104-0BA00-1SA2) es un punto de medición permanente para el diagnóstico pasivo de Industrial Ethernet y redes PROFINET. Se instala en el enlace supervisado y pone ambos sentidos del tráfico a disposición del equipo de diagnóstico. Una vez instalado, el equipo se conecta a los puertos de monitorización sin desconectar el enlace de red.

6GK5104-0BA00-1SA210 / 100 Mbit/s

Envíenos la velocidad y la topología de la red. Comprobaremos el punto de medición, los cables y el equipo de diagnóstico.

10/100 Mbit/sVelocidades del enlace de red
2 + 2 puertos RJ45Enlace de red y monitorización
24 VDCAlimentación de las salidas de monitorización
Sin modificar el PLCAcceso pasivo al tráfico
Instalación del punto de medición

Ubicación entre el PLC y la red posterior

Recomendamos instalar el punto de medición entre el PLC (IO Controller) y el primer switch. Permite observar el tráfico que realmente pasa por ese enlace. Para diagnosticar otra parte de la red, elija el enlace correspondiente; un único punto de medición no observa automáticamente todo el tráfico detrás de los demás puertos de los switches.

La instalación inicial en el enlace de red requiere desconectar el cable, por lo que debe programarse en una ventana de mantenimiento adecuada. Después, el equipo de diagnóstico se conecta y desconecta mediante los puertos de monitorización. Los cables de la red permanecen conectados durante la medición.

Sección de red y de diagnóstico

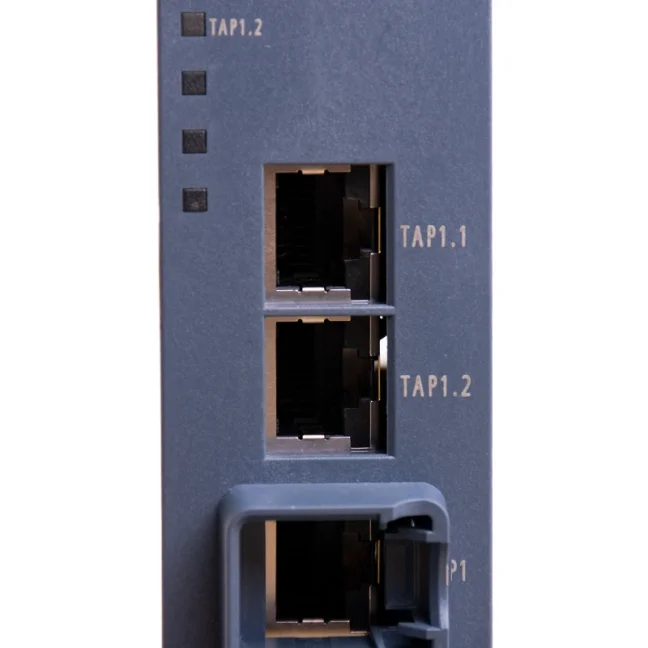

Interfaces e identificación de puertos

Los dos puertos de red con collarines de seguridad forman el enlace supervisado. TAP1.1 y TAP1.2 entregan ambos sentidos por separado. TAP1.1 copia las señales de los conductores de los pines 1 y 2; TAP1.2, las de los pines 3 y 6. La asignación del sentido PLC → red depende del cableado y de la función MDI/MDI-X de los equipos conectados.

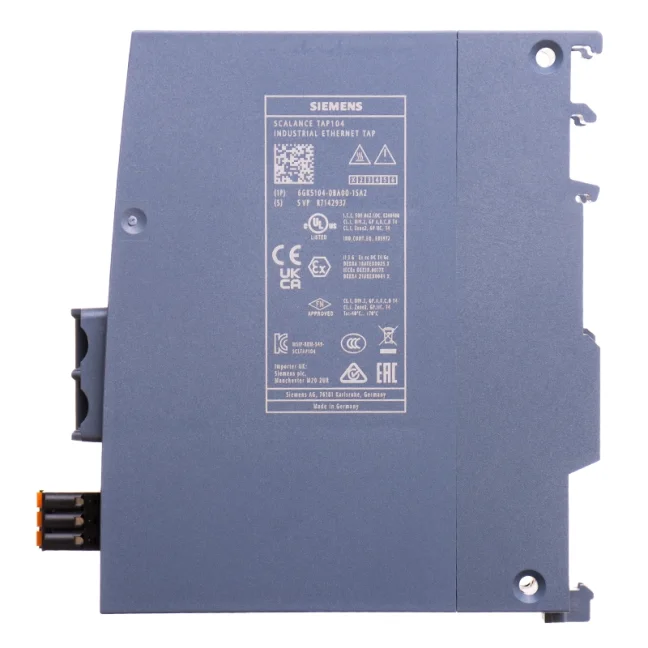

SCALANCE TAP104 - detalle del producto
SCALANCE TAP104 - detalle de conexión

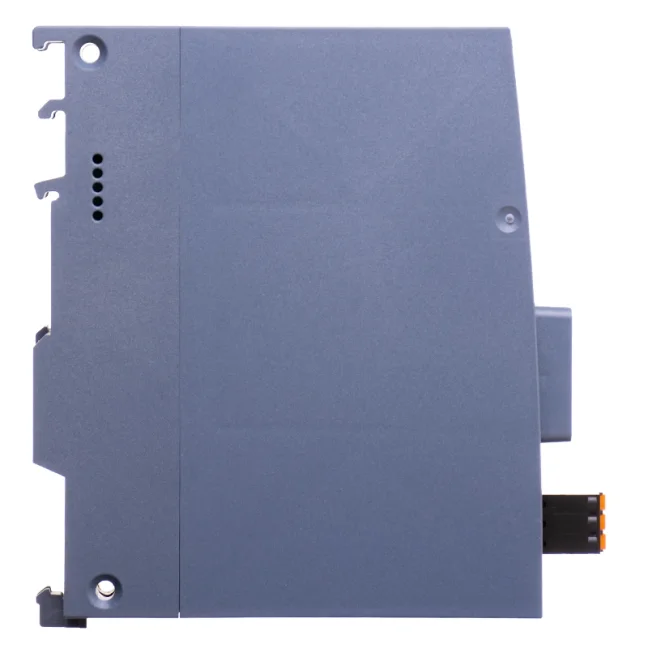

SCALANCE TAP104 - detalle del producto
SCALANCE TAP104 - detalle de conexión
Equipo de diagnóstico

Conexión del analizador y longitudes de cable

La longitud total del cable de red antes y después de TAP104 no debe superar 100 m. La suma de esas longitudes y del cable hacia el equipo de diagnóstico no debe superar 110 m. Respete los requisitos de la interfaz del analizador; según la combinación de puertos y cables, se necesita un cable cruzado. No existe una conexión universal para todos los equipos.

En una configuración de PNT PROFINET Tool con un ordenador industrial NODKA, ambas salidas de monitorización se conectan a dos interfaces Ethernet del ordenador. Verifique el cableado, los cables y los ajustes de captura para la combinación concreta. Como alternativa, un adaptador TAP adecuado entrega ambos sentidos al analizador.

SCALANCE TAP104 - esquema de conexión o ejemplo de equipo de diagnóstico
Ejemplo de equipo con SCALANCE TAP104, adaptador TAP y analizador.
SCALANCE TAP104 - esquema de conexión o ejemplo de equipo de diagnóstico
Ejemplo de conexión de SCALANCE TAP104 a un equipo de diagnóstico con PC.
SCALANCE TAP104 - esquema de conexión o ejemplo de equipo de diagnóstico
Ejemplo de pruebas pasivas y activas con un ordenador NODKA y PNT Tool. El punto de medición no realiza pruebas activas por sí mismo.
Comportamiento ante un fallo de alimentación

Alimentación y continuidad del enlace de red

SCALANCE TAP104 mantiene un enlace de red pasivo incluso sin alimentación. Para copiar el tráfico a los puertos de diagnóstico, necesita 24 VDC dentro del rango permitido de 18 a 31,2 VDC. Al desconectar la alimentación, se detiene la captura pasiva mediante las salidas de monitorización.

Punto de medición y analizador

Captura y evaluación del tráfico

El punto de medición entrega una copia del tráfico. El analizador conectado y su software evalúan la lista de estaciones, los ciclos, las alarmas, la carga o la captura de paquetes. El alcance de los resultados y la precisión de las mediciones de jitter también dependen de la interfaz de captura y de las marcas de tiempo.

Frente al mirroring habitual de un switch, un TAP permite acceder al tráfico de un enlace físico concreto. El puerto espejo tiene capacidad limitada; al combinar ambos sentidos de un enlace completamente cargado, pueden perderse copias de paquetes. Para medir tiempos con precisión, elija un adaptador TAP y un analizador adecuados.

SIEMENS / 6GK5104-0BA00-1SA2

Características técnicas SCALANCE TAP104

Fabricante / marcaSIEMENS
Referencia del producto6GK5104-0BA00-1SA2
ModeloSCALANCE TAP104
Velocidades de transmisión10 / 100 Mbit/s
Puertos de red2× RJ45
Puertos de monitorización2× RJ45, una salida independiente para cada sentido
DúplexHalf duplex / full duplex
Método de mediciónCopia pasiva del tráfico para un analizador externo
Configuración del punto de mediciónSin configurar una dirección IP ni modificar el programa del PLC
Tensión nominal de alimentación24 VDC
Rango de alimentación permitido18-31,2 VDC

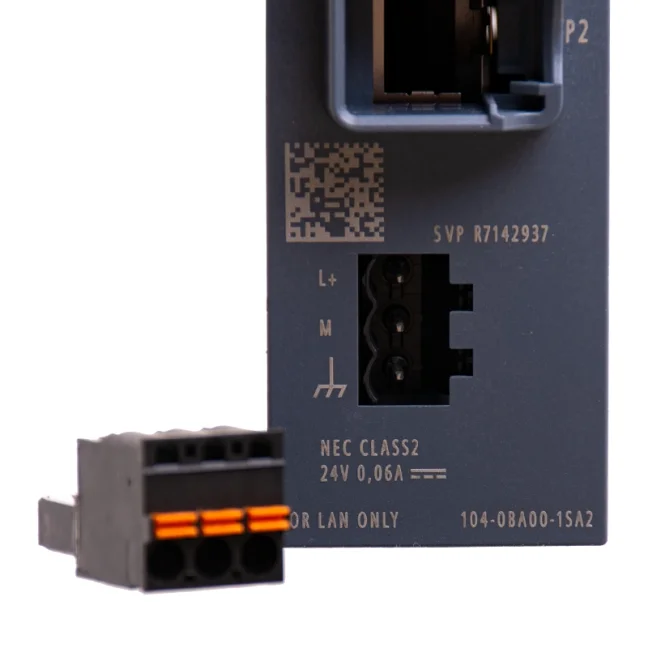

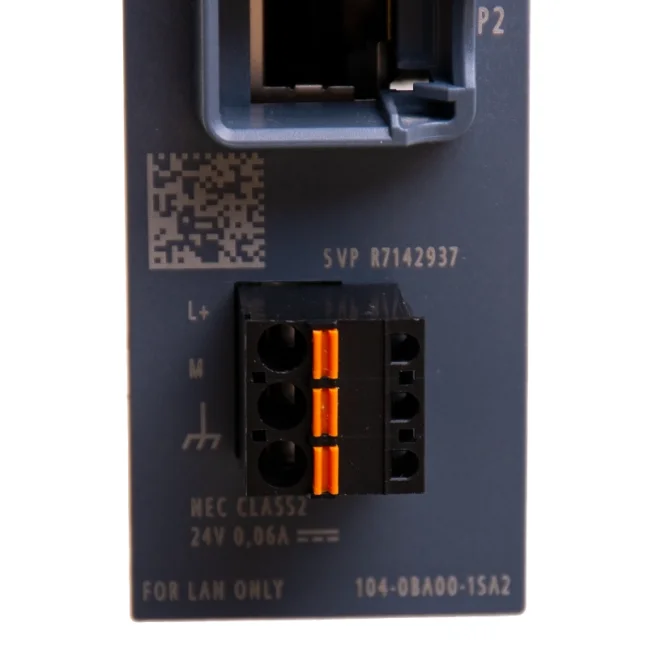

Conexión de alimentaciónBornera de 3 polos
Consumo máximo de corriente60 mA
Potencia nominal disipada1,44 W
Alimentación para la monitorizaciónNecesaria; el enlace de red sigue conectado sin alimentación
Temperatura de funcionamiento-40 a +70 °C, hasta una altitud de 2500 m
Temperatura de almacenamiento / transporte-40 a +85 °C
Humedad relativaMáx. 95 % a 25 °C, sin condensación
Grado de protecciónIP20

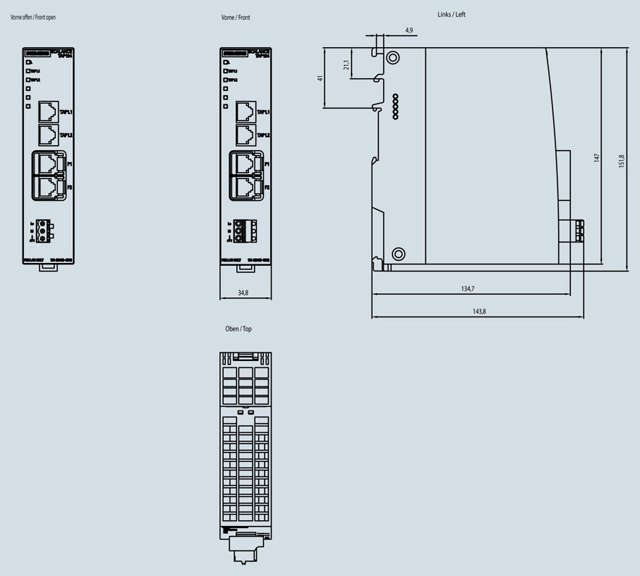

Dimensiones An×Al×P35×152×135 mm
Peso neto240 g
MontajeCarril DIN de 35 mm, carril S7-300 / S7-1500, pared; otras opciones con accesorios
Punto de medición y accesorios

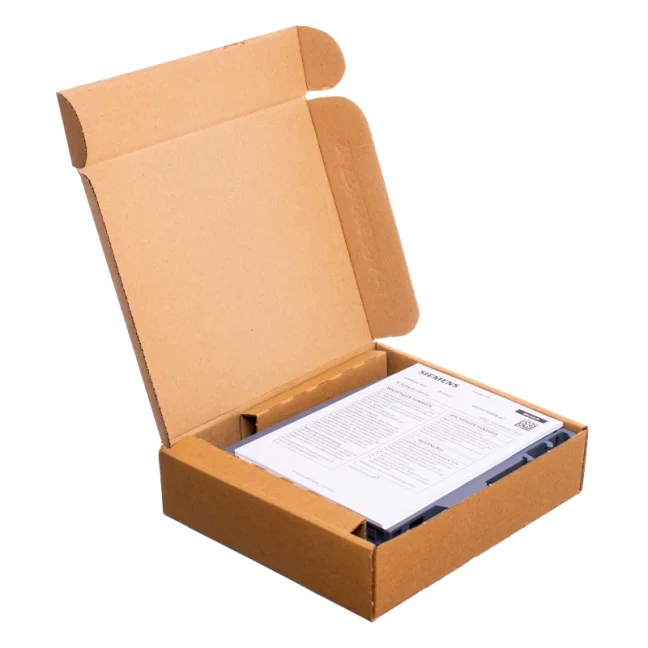

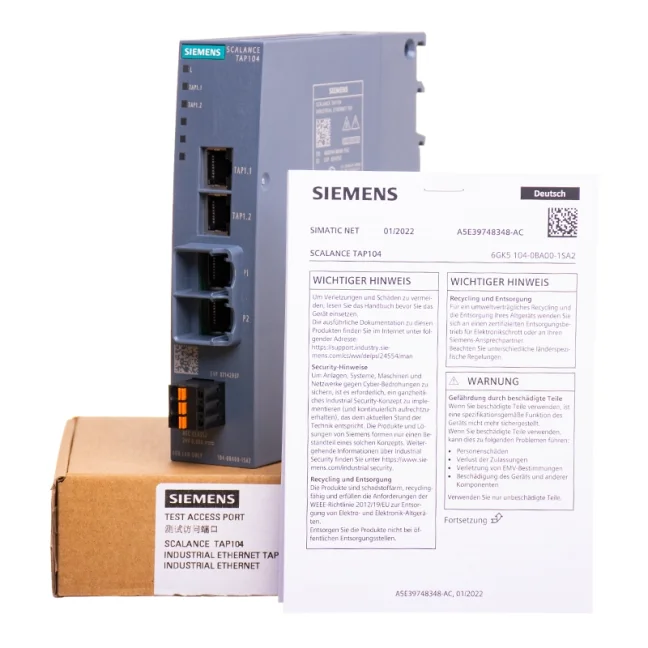

Contenido del envío

SCALANCE TAP104, bornera de alimentación de 3 polos y hoja de información del producto. Confirmaremos el estado y el contenido real del suministro para la variante ofrecida. El adaptador TAP, el ordenador de diagnóstico, el software y los cables de conexión son artículos independientes.

Cuestiones prácticas

Conexión y funcionamiento

¿Debo desconectar la red para cada medición?

La instalación inicial en el enlace de red requiere desconectar el cable, por lo que debe programarse en una ventana de mantenimiento adecuada. Después, el equipo de diagnóstico se conecta y desconecta mediante los puertos de monitorización. Los cables de la red permanecen conectados durante la medición.

¿Dónde debe instalarse el punto de medición?

Recomendamos instalar el punto de medición entre el PLC (IO Controller) y el primer switch. Permite observar el tráfico que realmente pasa por ese enlace. Para diagnosticar otra parte de la red, elija el enlace correspondiente; un único punto de medición no observa automáticamente todo el tráfico detrás de los demás puertos de los switches.

¿Qué ocurre ante un fallo de alimentación?

SCALANCE TAP104 mantiene un enlace de red pasivo incluso sin alimentación. Para copiar el tráfico a los puertos de diagnóstico, necesita 24 VDC dentro del rango permitido de 18 a 31,2 VDC. Al desconectar la alimentación, se detiene la captura pasiva mediante las salidas de monitorización.

¿Cómo se conectan ambos sentidos del tráfico?

Los dos puertos de red con collarines de seguridad forman el enlace supervisado. TAP1.1 y TAP1.2 entregan ambos sentidos por separado. TAP1.1 copia las señales de los conductores de los pines 1 y 2; TAP1.2, las de los pines 3 y 6. La asignación del sentido PLC → red depende del cableado y de la función MDI/MDI-X de los equipos conectados.

¿Permite medir una red gigabit?

La longitud total del cable de red antes y después de TAP104 no debe superar 100 m. La suma de esas longitudes y del cable hacia el equipo de diagnóstico no debe superar 110 m. Respete los requisitos de la interfaz del analizador; según la combinación de puertos y cables, se necesita un cable cruzado. No existe una conexión universal para todos los equipos.

Asistencia técnica de PROFINET

¿Por qué hacer un pedido en FOXON?

Le ayudaremos a preparar el punto de medición y el equipo para un diagnóstico puntual o una monitorización permanente. Envíenos la topología, la velocidad de red y una descripción del problema.

Elección del lugar de medición

Elegiremos el enlace que permita observar el tráfico necesario para el diagnóstico concreto.

Equipo completo de medición

Comprobaremos el punto de medición, los cables necesarios, el adaptador TAP y el analizador.

Diagnóstico de PROFINET

Le ayudaremos a evaluar los ciclos, las alarmas, las capturas de tráfico y las causas de los fallos de comunicación.

Conexión práctica

Revisaremos los puertos de red y monitorización, la alimentación y una ventana de mantenimiento adecuada para la instalación.

Asistencia técnica en checo

Revisaremos la medición en su máquina concreta y los requisitos de supervisión a largo plazo.

Confirmación de entrega

Antes del pedido, confirmaremos la versión, el contenido del suministro y el plazo de entrega.

Lugar de medición adecuadoSegún la topología real
Equipo completo de diagnósticoPunto de medición, interfaz y software
Evaluación de resultadosTráfico y causas de los fallos
Documentación

Fichas técnicas e instrucciones de conexión

En la pestaña Descargas encontrará las fichas técnicas de la referencia exacta y las instrucciones de instalación y conexión. Antes del montaje, compruebe las condiciones de funcionamiento y la conexión del equipo de diagnóstico.

Abrir descargas
SCALANCE TAP104

Propiedades técnicas SCALANCE TAP104

SIEMENS / 6GK5104-0BA00-1SA2

Red y diagnóstico

Fabricante / marcaSIEMENS
Referencia del producto6GK5104-0BA00-1SA2
ModeloSCALANCE TAP104
Velocidades de transmisión10 / 100 Mbit/s
Puertos de red2× RJ45
Puertos de monitorización2× RJ45, una salida independiente para cada sentido
DúplexHalf duplex / full duplex
Método de mediciónCopia pasiva del tráfico para un analizador externo
Configuración del punto de mediciónSin configurar una dirección IP ni modificar el programa del PLC

Alimentación y comportamiento ante fallos

Tensión nominal de alimentación24 VDC
Rango de alimentación permitido18-31,2 VDC
Conexión de alimentaciónBornera de 3 polos
Consumo máximo de corriente60 mA
Potencia nominal disipada1,44 W
Alimentación para la monitorizaciónNecesaria; el enlace de red sigue conectado sin alimentación

Condiciones mecánicas y de funcionamiento

Temperatura de funcionamiento-40 a +70 °C, hasta una altitud de 2500 m
Temperatura de almacenamiento / transporte-40 a +85 °C
Humedad relativaMáx. 95 % a 25 °C, sin condensación
Grado de protecciónIP20
Dimensiones An×Al×P35×152×135 mm
Peso neto240 g
MontajeCarril DIN de 35 mm, carril S7-300 / S7-1500, pared; otras opciones con accesorios
Conexión

Puertos de red y monitorización

Los dos puertos de red con collarines de seguridad forman el enlace supervisado. TAP1.1 y TAP1.2 entregan ambos sentidos por separado. TAP1.1 copia las señales de los conductores de los pines 1 y 2; TAP1.2, las de los pines 3 y 6. La asignación del sentido PLC → red depende del cableado y de la función MDI/MDI-X de los equipos conectados.

Condiciones de instalación

Alimentación y longitudes de cable

SCALANCE TAP104 mantiene un enlace de red pasivo incluso sin alimentación. Para copiar el tráfico a los puertos de diagnóstico, necesita 24 VDC dentro del rango permitido de 18 a 31,2 VDC. Al desconectar la alimentación, se detiene la captura pasiva mediante las salidas de monitorización.

La longitud total del cable de red antes y después de TAP104 no debe superar 100 m. La suma de esas longitudes y del cable hacia el equipo de diagnóstico no debe superar 110 m. Respete los requisitos de la interfaz del analizador; según la combinación de puertos y cables, se necesita un cable cruzado. No existe una conexión universal para todos los equipos.

Preguntas frecuentes - SCALANCE TAP104

Selección y ubicación del punto de medición

¿Debo desconectar la red para cada medición?

La instalación inicial en el enlace de red requiere desconectar el cable, por lo que debe programarse en una ventana de mantenimiento adecuada. Después, el equipo de diagnóstico se conecta y desconecta mediante los puertos de monitorización. Los cables de la red permanecen conectados durante la medición.

¿Dónde debe instalarse el punto de medición?

Recomendamos instalar el punto de medición entre el PLC (IO Controller) y el primer switch. Permite observar el tráfico que realmente pasa por ese enlace. Para diagnosticar otra parte de la red, elija el enlace correspondiente; un único punto de medición no observa automáticamente todo el tráfico detrás de los demás puertos de los switches.

¿Qué ocurre ante un fallo de alimentación?

SCALANCE TAP104 mantiene un enlace de red pasivo incluso sin alimentación. Para copiar el tráfico a los puertos de diagnóstico, necesita 24 VDC dentro del rango permitido de 18 a 31,2 VDC. Al desconectar la alimentación, se detiene la captura pasiva mediante las salidas de monitorización.

¿Cómo se conectan ambos sentidos del tráfico?

Los dos puertos de red con collarines de seguridad forman el enlace supervisado. TAP1.1 y TAP1.2 entregan ambos sentidos por separado. TAP1.1 copia las señales de los conductores de los pines 1 y 2; TAP1.2, las de los pines 3 y 6. La asignación del sentido PLC → red depende del cableado y de la función MDI/MDI-X de los equipos conectados.

Equipo de diagnóstico

Medición y compatibilidad

¿Permite medir una red gigabit?

La longitud total del cable de red antes y después de TAP104 no debe superar 100 m. La suma de esas longitudes y del cable hacia el equipo de diagnóstico no debe superar 110 m. Respete los requisitos de la interfaz del analizador; según la combinación de puertos y cables, se necesita un cable cruzado. No existe una conexión universal para todos los equipos.

¿El punto de medición también es un analizador?

El punto de medición entrega una copia del tráfico. El analizador conectado y su software evalúan la lista de estaciones, los ciclos, las alarmas, la carga o la captura de paquetes. El alcance de los resultados y la precisión de las mediciones de jitter también dependen de la interfaz de captura y de las marcas de tiempo.

¿Se pueden utilizar los puertos de monitorización para otros dispositivos?

Los dos puertos de red con collarines de seguridad forman el enlace supervisado. TAP1.1 y TAP1.2 entregan ambos sentidos por separado. TAP1.1 copia las señales de los conductores de los pines 1 y 2; TAP1.2, las de los pines 3 y 6. La asignación del sentido PLC → red depende del cableado y de la función MDI/MDI-X de los equipos conectados.

¿Es necesario modificar el programa del PLC?

No. El punto de medición no es una estación de control ni un convertidor de protocolos. No requiere añadir un dispositivo al proyecto del PLC ni configurar una dirección IP. El analizador o el software de captura sí requieren sus propios ajustes.

Uso en la red

Funcionamiento y soporte técnico

¿En qué se diferencia del mirroring de un puerto del switch?

Frente al mirroring habitual de un switch, un TAP permite acceder al tráfico de un enlace físico concreto. El puerto espejo tiene capacidad limitada; al combinar ambos sentidos de un enlace completamente cargado, pueden perderse copias de paquetes. Para medir tiempos con precisión, elija un adaptador TAP y un analizador adecuados.

¿Se admite alimentar dispositivos mediante PoE?

Verifique la compatibilidad con el paso de PoE para el punto de medición y la conexión exactos. Un conector RJ45 o una alimentación externa del punto de medición no confirman su idoneidad para cualquier enlace PoE.

¿Qué incluye el suministro?

SCALANCE TAP104, bornera de alimentación de 3 polos y hoja de información del producto. Confirmaremos el estado y el contenido real del suministro para la variante ofrecida. El adaptador TAP, el ordenador de diagnóstico, el software y los cables de conexión son artículos independientes.

¿Qué información se necesita para elegir el equipo de medición?

Envíenos la topología y la velocidad de la red, los tipos de PLC y switches, el lugar previsto para la medición y los resultados requeridos. Completaremos el equipo con un punto de medición adecuado, cables, adaptador TAP u ordenador de diagnóstico y software.
