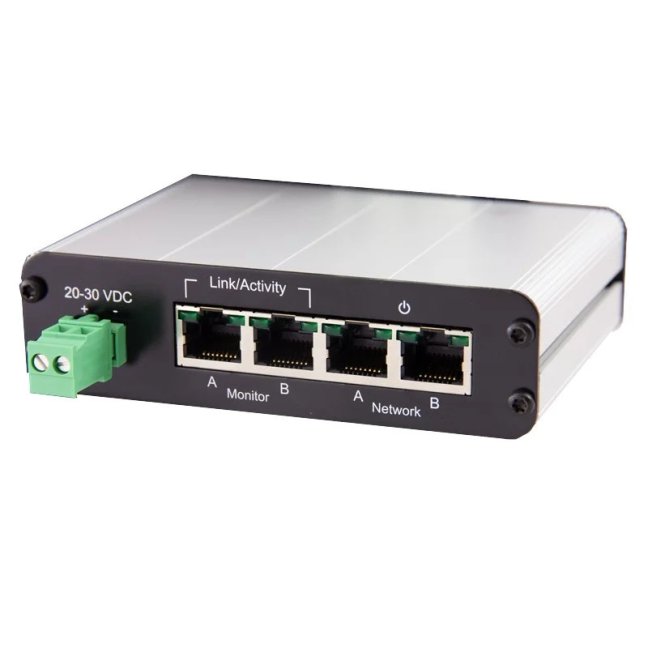

HMS Anybus EtherMIRROR 1G - punto de medición PROFINET
HMS Anybus EtherMIRROR 1G (513-00032) - punto de medición permanente para PROFINET e Industrial Ethernet, 10 / 100 / 1000 Mbit/s. 2 puertos de red y 2 de monitorización RJ45. Dos entradas de alimentación de 20-30 VDC; un fallo total interrumpe el enlace aproximadamente 1 s. Más
Código del producto: 513-00032
HMS Anybus EtherMIRROR 1G (513-00032) - punto de medición permanente para PROFINET e Industrial Ethernet, 10 / 100 / 1000 Mbit/s. 2 puertos de red y 2 de monitorización RJ45. Dos entradas de alimentación de 20-30 VDC; un fallo total interrumpe el enlace aproximadamente 1 s. Más
Código del producto: 513-00032
EtherMIRROR 1G - Punto de medición PROFINET para redes gigabit
Dos puertos de red · dos salidas de monitorización · captura pasiva del tráfico
HMS Anybus EtherMIRROR 1G (513-00032) es un punto de medición permanente para el diagnóstico pasivo de Industrial Ethernet y redes PROFINET. Se instala en el enlace supervisado y pone ambos sentidos del tráfico a disposición del equipo de diagnóstico. Una vez instalado, el equipo se conecta a los puertos de monitorización sin desconectar el enlace de red.
Envíenos la velocidad y la topología de la red. Comprobaremos el punto de medición, los cables y el equipo de diagnóstico.
Ubicación entre el PLC y la red posterior
Recomendamos instalar el punto de medición entre el PLC (IO Controller) y el primer switch. Permite observar el tráfico que realmente pasa por ese enlace. Para diagnosticar otra parte de la red, elija el enlace correspondiente; un único punto de medición no observa automáticamente todo el tráfico detrás de los demás puertos de los switches. La versión gigabit también sirve para enlaces entre switches que transportan mayores volúmenes de datos.
La instalación inicial en el enlace de red requiere desconectar el cable, por lo que debe programarse en una ventana de mantenimiento adecuada. Después, el equipo de diagnóstico se conecta y desconecta mediante los puertos de monitorización. Los cables de la red permanecen conectados durante la medición.

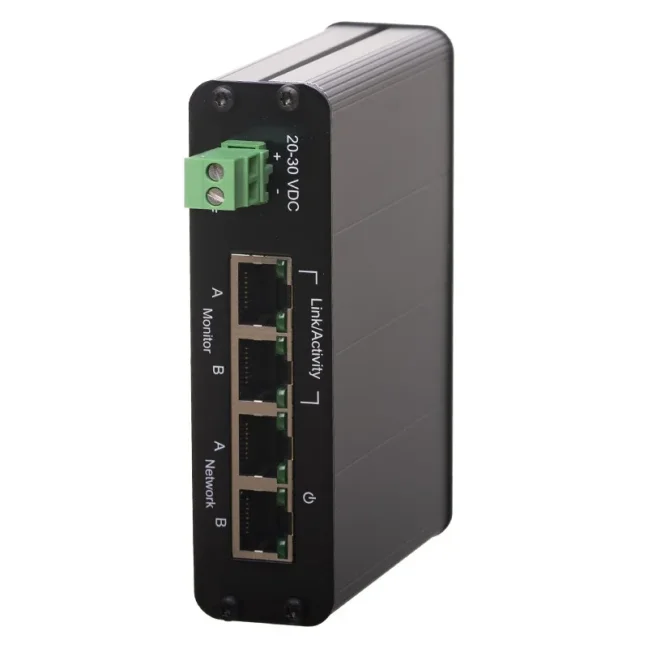

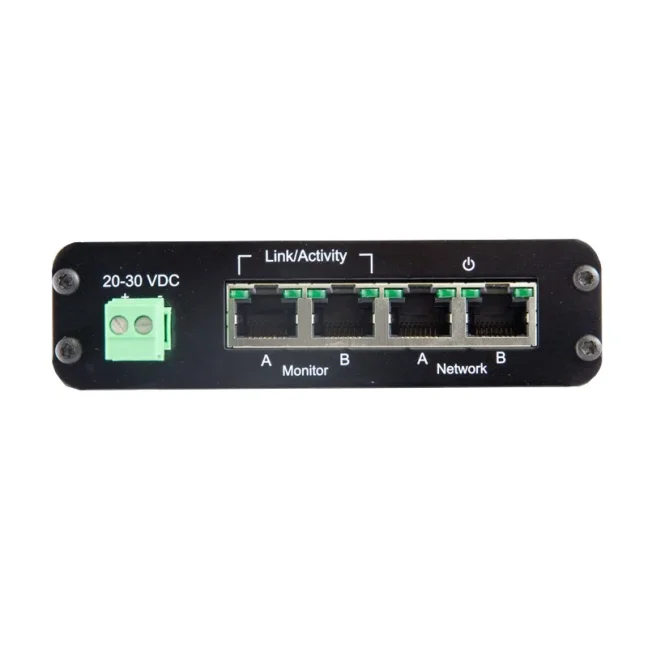

Puertos de red y salidas de monitorización
Los puertos Network A y Network B forman parte del enlace de red. Conecte Monitor A y Monitor B a las dos entradas de un equipo de diagnóstico compatible. Cada puerto de monitorización transmite un sentido del tráfico. Son puertos exclusivamente de salida; no sirven como puertos adicionales de un switch ni permiten enviar datos a la red.
Conexión de un adaptador TAP o un ordenador de diagnóstico
Para un enlace gigabit, utilice cables de 8 conductores de categoría Cat5e como mínimo y un equipo de medición compatible con 1 Gbit/s, por ejemplo EtherTAP 1G. Un cable de 4 conductores de datos no establece un enlace gigabit. EtherMIRROR 1G también admite 10 y 100 Mbit/s; para esas velocidades se puede utilizar cableado adecuado de 4 conductores.
En una configuración de PNT PROFINET Tool con un ordenador industrial NODKA, ambas salidas de monitorización se conectan a dos interfaces Ethernet del ordenador. Verifique el cableado, los cables y los ajustes de captura para la combinación concreta. Como alternativa, un adaptador TAP adecuado entrega ambos sentidos al analizador.



Alimentación y continuidad del enlace de red
EtherMIRROR 1G tiene dos entradas de 20-30 VDC. Una basta para funcionar; la segunda permite alimentación redundante. Si falla una entrada y la otra mantiene la alimentación, la comunicación continúa. Al retirar o aplicar toda la alimentación, el enlace se interrumpe durante aproximadamente 1 segundo y después se restablece automáticamente. Sin alimentación, no hay datos en las salidas de monitorización.
Captura y evaluación del tráfico
El punto de medición entrega una copia del tráfico. El analizador conectado y su software evalúan la lista de estaciones, los ciclos, las alarmas, la carga o la captura de paquetes. El alcance de los resultados y la precisión de las mediciones de jitter también dependen de la interfaz de captura y de las marcas de tiempo.
Frente al mirroring habitual de un switch, un TAP permite acceder al tráfico de un enlace físico concreto. El puerto espejo tiene capacidad limitada; al combinar ambos sentidos de un enlace completamente cargado, pueden perderse copias de paquetes. Para medir tiempos con precisión, elija un adaptador TAP y un analizador adecuados.
Características técnicas EtherMIRROR 1G
| Fabricante / marca | HMS Anybus |
|---|---|
| Referencia del producto | 513-00032 |
| Modelo | EtherMIRROR 1G |
| Velocidades de transmisión | 10 / 100 / 1000 Mbit/s |
| Puertos de red | 2× RJ45 |
| Puertos de monitorización | 2× RJ45, una salida independiente para cada sentido |
| Dúplex | Half duplex / full duplex |
| Método de medición | Copia pasiva del tráfico para un analizador externo |
| Configuración del punto de medición | Sin configurar una dirección IP ni modificar el programa del PLC |
| Alimentación eléctrica | 2× 20-30 VDC, estabilizada |
| Alimentación redundante | Sí, la segunda entrada es opcional |
| Consumo de corriente a 24 VDC | 90 mA |
| Protección contra la inversión de polaridad | Sí |
| Sección del conductor de alimentación | < 2,5 mm² |
| Fallo total de alimentación | Interrupción del enlace durante aproximadamente 1 segundo, seguida de restablecimiento automático |
| Monitorización sin alimentación | No |
| Temperatura de funcionamiento | 0 a +70 °C |
| Temperatura de almacenamiento | -40 a +120 °C |
| Humedad relativa | 10-95 %, sin condensación |
| Grado de protección | IP20 |
| Material de la carcasa | Aluminio |

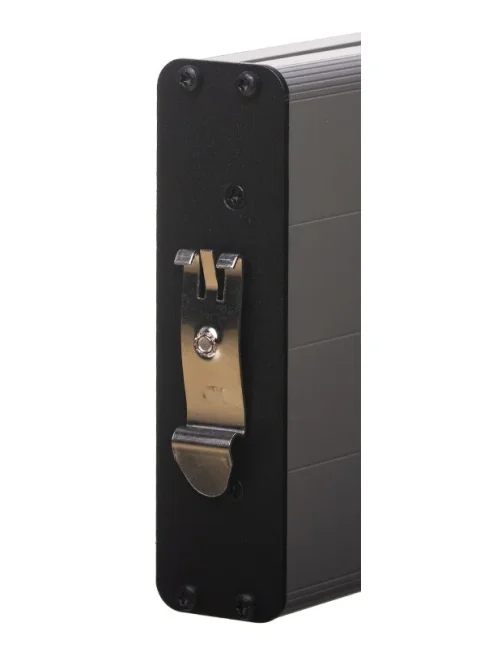

| Montaje | Carril DIN de 35 mm, soporte incluido |
Contenido del envío
EtherMIRROR 1G con soporte para carril DIN. Confirmaremos el contenido exacto del suministro en la oferta. El adaptador TAP, el ordenador de diagnóstico, el software, la fuente de alimentación y los cables de conexión son artículos independientes.
Conexión y funcionamiento
¿Debo desconectar la red para cada medición?
La instalación inicial en el enlace de red requiere desconectar el cable, por lo que debe programarse en una ventana de mantenimiento adecuada. Después, el equipo de diagnóstico se conecta y desconecta mediante los puertos de monitorización. Los cables de la red permanecen conectados durante la medición.
¿Dónde debe instalarse el punto de medición?
Recomendamos instalar el punto de medición entre el PLC (IO Controller) y el primer switch. Permite observar el tráfico que realmente pasa por ese enlace. Para diagnosticar otra parte de la red, elija el enlace correspondiente; un único punto de medición no observa automáticamente todo el tráfico detrás de los demás puertos de los switches. La versión gigabit también sirve para enlaces entre switches que transportan mayores volúmenes de datos.
¿Qué ocurre ante un fallo de alimentación?
EtherMIRROR 1G tiene dos entradas de 20-30 VDC. Una basta para funcionar; la segunda permite alimentación redundante. Si falla una entrada y la otra mantiene la alimentación, la comunicación continúa. Al retirar o aplicar toda la alimentación, el enlace se interrumpe durante aproximadamente 1 segundo y después se restablece automáticamente. Sin alimentación, no hay datos en las salidas de monitorización.
¿Cómo se conectan ambos sentidos del tráfico?
Los puertos Network A y Network B forman parte del enlace de red. Conecte Monitor A y Monitor B a las dos entradas de un equipo de diagnóstico compatible. Cada puerto de monitorización transmite un sentido del tráfico. Son puertos exclusivamente de salida; no sirven como puertos adicionales de un switch ni permiten enviar datos a la red.
¿Permite medir una red gigabit?
Para un enlace gigabit, utilice cables de 8 conductores de categoría Cat5e como mínimo y un equipo de medición compatible con 1 Gbit/s, por ejemplo EtherTAP 1G. Un cable de 4 conductores de datos no establece un enlace gigabit. EtherMIRROR 1G también admite 10 y 100 Mbit/s; para esas velocidades se puede utilizar cableado adecuado de 4 conductores.
¿Por qué hacer un pedido en FOXON?
Le ayudaremos a preparar el punto de medición y el equipo para un diagnóstico puntual o una monitorización permanente. Envíenos la topología, la velocidad de red y una descripción del problema.
Elección del lugar de medición
Elegiremos el enlace que permita observar el tráfico necesario para el diagnóstico concreto.
Equipo completo de medición
Comprobaremos el punto de medición, los cables necesarios, el adaptador TAP y el analizador.
Diagnóstico de PROFINET
Le ayudaremos a evaluar los ciclos, las alarmas, las capturas de tráfico y las causas de los fallos de comunicación.
Conexión práctica
Revisaremos los puertos de red y monitorización, la alimentación y una ventana de mantenimiento adecuada para la instalación.
Asistencia técnica en checo
Revisaremos la medición en su máquina concreta y los requisitos de supervisión a largo plazo.
Distribuidor oficial desde 2007
FOXON es distribuidor oficial de HMS Anybus (antes PROCENTEC) desde 2007. Le ayudaremos con la selección y el soporte técnico.
Fichas técnicas e instrucciones de conexión
En la pestaña Descargas encontrará las fichas técnicas de la referencia exacta y las instrucciones de instalación y conexión. Antes del montaje, compruebe las condiciones de funcionamiento y la conexión del equipo de diagnóstico.
Abrir descargasPropiedades técnicas EtherMIRROR 1G
HMS Anybus / 513-00032
Red y diagnóstico
| Fabricante / marca | HMS Anybus |
|---|---|
| Referencia del producto | 513-00032 |
| Modelo | EtherMIRROR 1G |
| Velocidades de transmisión | 10 / 100 / 1000 Mbit/s |
| Puertos de red | 2× RJ45 |
| Puertos de monitorización | 2× RJ45, una salida independiente para cada sentido |
| Dúplex | Half duplex / full duplex |
| Método de medición | Copia pasiva del tráfico para un analizador externo |
| Configuración del punto de medición | Sin configurar una dirección IP ni modificar el programa del PLC |
Alimentación y comportamiento ante fallos
| Alimentación eléctrica | 2× 20-30 VDC, estabilizada |
|---|---|
| Alimentación redundante | Sí, la segunda entrada es opcional |
| Consumo de corriente a 24 VDC | 90 mA |
| Protección contra la inversión de polaridad | Sí |
| Sección del conductor de alimentación | < 2,5 mm² |
| Fallo total de alimentación | Interrupción del enlace durante aproximadamente 1 segundo, seguida de restablecimiento automático |
| Monitorización sin alimentación | No |
Condiciones mecánicas y de funcionamiento
| Temperatura de funcionamiento | 0 a +70 °C |
|---|---|
| Temperatura de almacenamiento | -40 a +120 °C |
| Humedad relativa | 10-95 %, sin condensación |
| Grado de protección | IP20 |
| Material de la carcasa | Aluminio |
| Montaje | Carril DIN de 35 mm, soporte incluido |
Puertos de red y monitorización
Los puertos Network A y Network B forman parte del enlace de red. Conecte Monitor A y Monitor B a las dos entradas de un equipo de diagnóstico compatible. Cada puerto de monitorización transmite un sentido del tráfico. Son puertos exclusivamente de salida; no sirven como puertos adicionales de un switch ni permiten enviar datos a la red.
Alimentación y longitudes de cable
EtherMIRROR 1G tiene dos entradas de 20-30 VDC. Una basta para funcionar; la segunda permite alimentación redundante. Si falla una entrada y la otra mantiene la alimentación, la comunicación continúa. Al retirar o aplicar toda la alimentación, el enlace se interrumpe durante aproximadamente 1 segundo y después se restablece automáticamente. Sin alimentación, no hay datos en las salidas de monitorización.
Para un enlace gigabit, utilice cables de 8 conductores de categoría Cat5e como mínimo y un equipo de medición compatible con 1 Gbit/s, por ejemplo EtherTAP 1G. Un cable de 4 conductores de datos no establece un enlace gigabit. EtherMIRROR 1G también admite 10 y 100 Mbit/s; para esas velocidades se puede utilizar cableado adecuado de 4 conductores.
Selección y ubicación del punto de medición
¿Debo desconectar la red para cada medición?
La instalación inicial en el enlace de red requiere desconectar el cable, por lo que debe programarse en una ventana de mantenimiento adecuada. Después, el equipo de diagnóstico se conecta y desconecta mediante los puertos de monitorización. Los cables de la red permanecen conectados durante la medición.
¿Dónde debe instalarse el punto de medición?
Recomendamos instalar el punto de medición entre el PLC (IO Controller) y el primer switch. Permite observar el tráfico que realmente pasa por ese enlace. Para diagnosticar otra parte de la red, elija el enlace correspondiente; un único punto de medición no observa automáticamente todo el tráfico detrás de los demás puertos de los switches. La versión gigabit también sirve para enlaces entre switches que transportan mayores volúmenes de datos.
¿Qué ocurre ante un fallo de alimentación?
EtherMIRROR 1G tiene dos entradas de 20-30 VDC. Una basta para funcionar; la segunda permite alimentación redundante. Si falla una entrada y la otra mantiene la alimentación, la comunicación continúa. Al retirar o aplicar toda la alimentación, el enlace se interrumpe durante aproximadamente 1 segundo y después se restablece automáticamente. Sin alimentación, no hay datos en las salidas de monitorización.
¿Cómo se conectan ambos sentidos del tráfico?
Los puertos Network A y Network B forman parte del enlace de red. Conecte Monitor A y Monitor B a las dos entradas de un equipo de diagnóstico compatible. Cada puerto de monitorización transmite un sentido del tráfico. Son puertos exclusivamente de salida; no sirven como puertos adicionales de un switch ni permiten enviar datos a la red.
Medición y compatibilidad
¿Permite medir una red gigabit?
Para un enlace gigabit, utilice cables de 8 conductores de categoría Cat5e como mínimo y un equipo de medición compatible con 1 Gbit/s, por ejemplo EtherTAP 1G. Un cable de 4 conductores de datos no establece un enlace gigabit. EtherMIRROR 1G también admite 10 y 100 Mbit/s; para esas velocidades se puede utilizar cableado adecuado de 4 conductores.
¿El punto de medición también es un analizador?
El punto de medición entrega una copia del tráfico. El analizador conectado y su software evalúan la lista de estaciones, los ciclos, las alarmas, la carga o la captura de paquetes. El alcance de los resultados y la precisión de las mediciones de jitter también dependen de la interfaz de captura y de las marcas de tiempo.
¿Se pueden utilizar los puertos de monitorización para otros dispositivos?
Los puertos Network A y Network B forman parte del enlace de red. Conecte Monitor A y Monitor B a las dos entradas de un equipo de diagnóstico compatible. Cada puerto de monitorización transmite un sentido del tráfico. Son puertos exclusivamente de salida; no sirven como puertos adicionales de un switch ni permiten enviar datos a la red.
¿Es necesario modificar el programa del PLC?
No. El punto de medición no es una estación de control ni un convertidor de protocolos. No requiere añadir un dispositivo al proyecto del PLC ni configurar una dirección IP. El analizador o el software de captura sí requieren sus propios ajustes.
Funcionamiento y soporte técnico
¿En qué se diferencia del mirroring de un puerto del switch?
Frente al mirroring habitual de un switch, un TAP permite acceder al tráfico de un enlace físico concreto. El puerto espejo tiene capacidad limitada; al combinar ambos sentidos de un enlace completamente cargado, pueden perderse copias de paquetes. Para medir tiempos con precisión, elija un adaptador TAP y un analizador adecuados.
¿Se admite alimentar dispositivos mediante PoE?
Verifique la compatibilidad con el paso de PoE para el punto de medición y la conexión exactos. Un conector RJ45 o una alimentación externa del punto de medición no confirman su idoneidad para cualquier enlace PoE.
¿Qué incluye el suministro?
EtherMIRROR 1G con soporte para carril DIN. Confirmaremos el contenido exacto del suministro en la oferta. El adaptador TAP, el ordenador de diagnóstico, el software, la fuente de alimentación y los cables de conexión son artículos independientes.
¿Qué información se necesita para elegir el equipo de medición?
Envíenos la topología y la velocidad de la red, los tipos de PLC y switches, el lugar previsto para la medición y los resultados requeridos. Completaremos el equipo con un punto de medición adecuado, cables, adaptador TAP u ordenador de diagnóstico y software.
