auto.spy - software pro diagnostiku PLC SIMATIC S7-300/ -400/ -1200/ -1500, S5, OPC UA/DA dat a kamerového záznamu

auto.spy – diagnostika strojů, PLC programů a procesů

auto.spy je software pro záznam, vizualizaci a analýzu signálových dat v průmyslové automatizaci. Pomáhá technikům zachytit průběh hodnot, stavů, událostí a kamerového obrazu, aby mohli rychleji najít příčinu poruchy, ověřit chování stroje nebo zdokumentovat skutečný průběh problému.

Pro záznam dat z PLC SIMATIC S7 jsou k dispozici dva ovladače s různými způsoby časování záznamu. Ovladač s přesností na okamžik vzorkování je vhodný pro běžné sledování stavů, trendů a pomalejších procesních hodnot, protože data čte z PLC v pravidelné periodě bez úprav řídicího programu. Ovladač s přesností na jeden cyklus PLC zaznamenává vybrané hodnoty synchronně s cyklem PLC a slouží pro detailní analýzu rychlých dějů nebo těžko zachytitelných událostí.

Upozornění: Pro zprovoznění hardwarové licence auto.spy je nutná instalace ovladače USB klíče Sentinel LDK Windows GUI Runtime, který je dostupný na webu výrobce USB klíče.

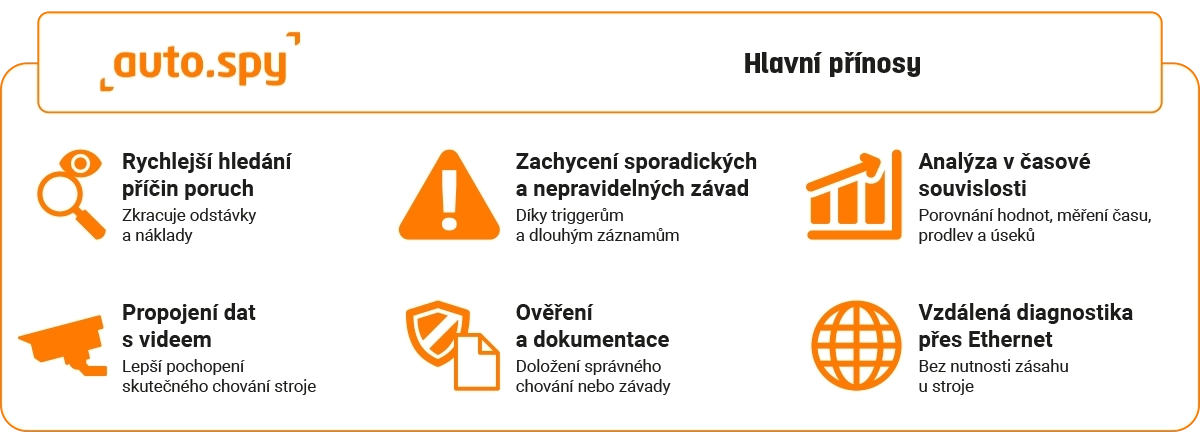

Proč zvolit auto.spy?

• Urychluje hledání příčin poruch, zkracuje odstávky a pomáhá zachytit i nepravidelné závady
• Pomáhá potvrdit nebo vyloučit podezření na konkrétní příčinu problému
• Umožňuje porovnat průběh více hodnot v čase a odhalit nesoulad mezi signály
• Zobrazuje hodnoty z PLC, stavy signálů a obraz z kamery v jednom přehledu, takže lze přesněji vyhodnotit chování stroje
• Ukazuje návaznost kroků v sekvenci stroje, zbytečné prodlevy i části, které prodlužují výrobní cyklus
• Vytváří přehledný záznam průběhu hodnot, který lze použít jako doklad správného chování nebo doložení závady
• Pokud je zdroj dat dostupný přes síťové rozhraní a je správně vyřešený přístup do sítě, lze část diagnostiky provádět i vzdáleně

Jak vybrat správnou kombinaci licencí auto.spy

Nevíte, který ovladač auto.spy zvolit? V tabulce níže najdete rychlé doporučení podle typické diagnostické situace. Podrobné vysvětlení jednotlivých kombinací najdete v článku Jak vybrat správnou kombinaci licencí auto.spy.

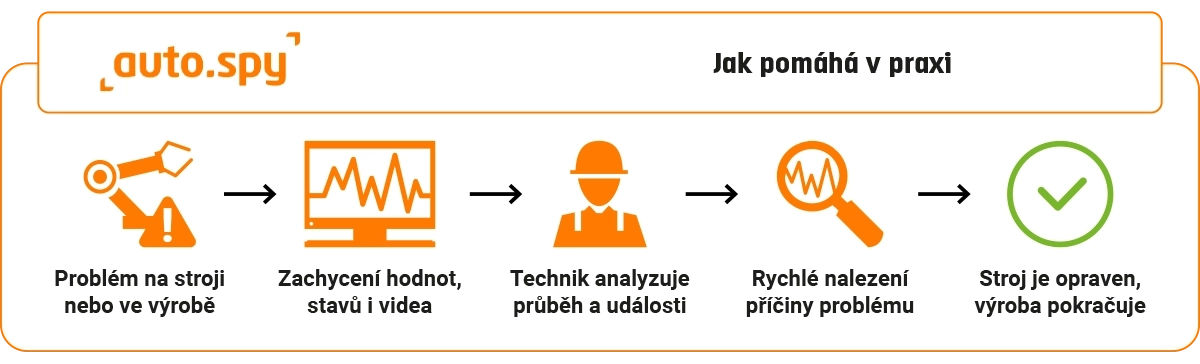

Jak auto.spy funguje

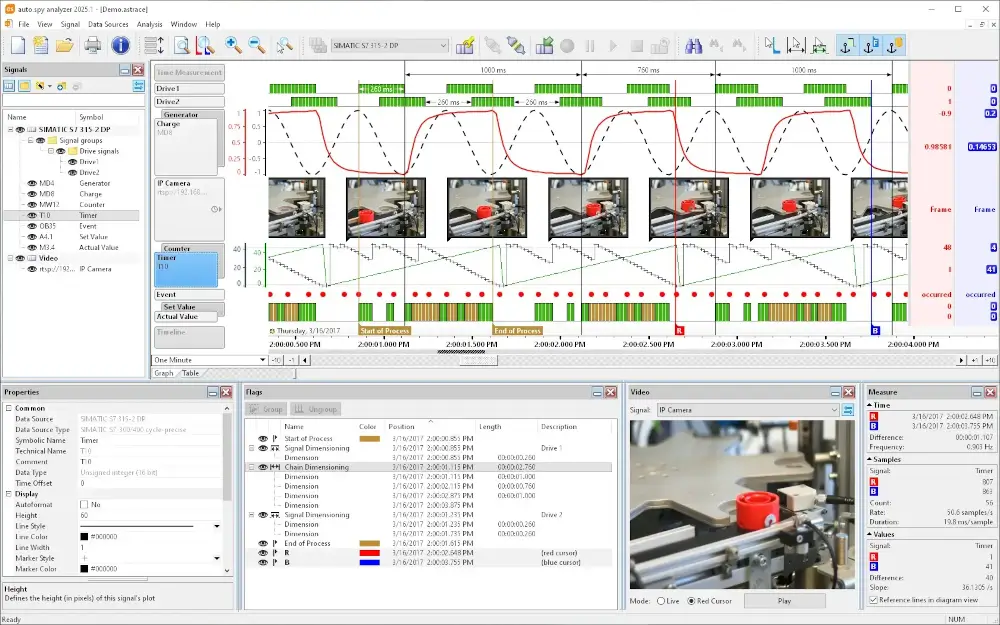

Základem je auto.spy analyzer, který zobrazuje existující záznamy, umožňuje jejich analýzu a zároveň řídí pořizování nových záznamů. Pro samotný záznam nových signálů je potřeba doplnit vhodný auto.spy ovladač podle toho, odkud chcete hodnoty získávat.

V praxi si technik vybere zdroj signálů, například PLC Siemens, OPC server, kameru nebo měřicí box LabJack. Poté nastaví sledované proměnné, způsob záznamu a podle potřeby i podmínky spuštění. Výsledkem je záznam, ve kterém lze později procházet průběh hodnot, porovnávat signály, měřit časové úseky a hledat konkrétní stavy nebo změny.

U sporadických poruch je důležité, že záznam nemusí sloužit jen pro krátké ruční měření. U vybraných ovladačů lze pomocí triggerů nastavit, za jakých podmínek se má záznam spustit nebo zastavit. Technik se tak nemusí spoléhat na to, že bude u stroje přesně ve chvíli, kdy se chyba projeví.

Pokud je k dispozici kamerový obraz, může být součástí dokumentu také video. To pomáhá hlavně tam, kde samotné hodnoty z PLC nestačí k pochopení problému. Typickým příkladem je kontrola pohybu mechaniky, polohy výrobku, činnosti obsluhy nebo návaznosti několika kroků stroje.

Při uvádění strojů do provozu a optimalizaci procesu lze auto.spy použít pro ověření, zda pracují podle očekávání. V záznamu je možné měřit délku výrobních kroků, porovnat skutečný průběh s referencí a rychleji odhalit místa, kde dochází ke zpoždění, špatné návaznosti nebo nestabilnímu chování.

Základní prvky systému auto.spy

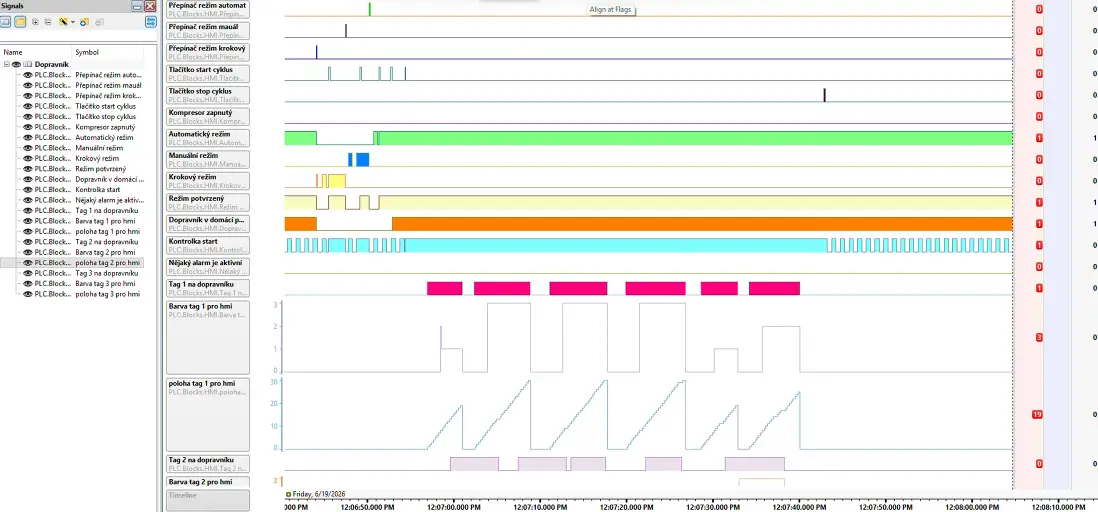

auto.spy analyzer – základní modul

auto.spy analyzer je hlavní část systému auto.spy. Bez něj nelze vytvářet nové záznamy ani plnohodnotně analyzovat uložené záznamy. Slouží k zobrazení naměřených hodnot, řízení záznamu pomocí připojených ovladačů a práci s výslednými dokumenty.

Hlavní vlastnosti analyzeru:

• Koordinace záznamu více zdrojů dat současně do jednoho dokumentu
• Zobrazení hodnot v grafu nebo tabulce, i během probíhajícího záznamu
• Zobrazení kamerového obrazu jako jednotlivých snímků nebo videa s přehráváním při použití video ovladače
• Překrytí více signálů v grafu pro rychlé vizuální porovnání
• Značky a popisy událostí přímo v záznamu
• Kurzory pro měření časů, délek úseků a amplitud
• Vyhledávání stavů, hran a mezních hodnot
• Hierarchická navigace v dlouhých záznamech s velkým objemem dat
• Možnost odstranit nepotřebné části dokumentu a snížit objem uložených dat
• Analytické skripty ve VBScriptu pro vlastní vyhodnocení
• Import a export CSV pro další práci s daty
• Tisk záznamů signálů pro servisní protokoly a dokumentaci
• Uživatelské rozhraní v angličtině a němčině

Volba instalační verze auto.spy:

• 64bitová verze auto.spy – doporučená volba pro běžné použití.
• 32bitová verze auto.spy – určená hlavně pro tyto případy:
  • záznam dat ze SIMATIC S5,
  • komunikace se SIMATIC S7 přes Siemens PG/PC interface,
  • použití staršího operačního systému, například Windows XP.

Záznamy vytvořené v auto.spy jsou mezi 64bitovou a 32bitovou verzí vzájemně kompatibilní.

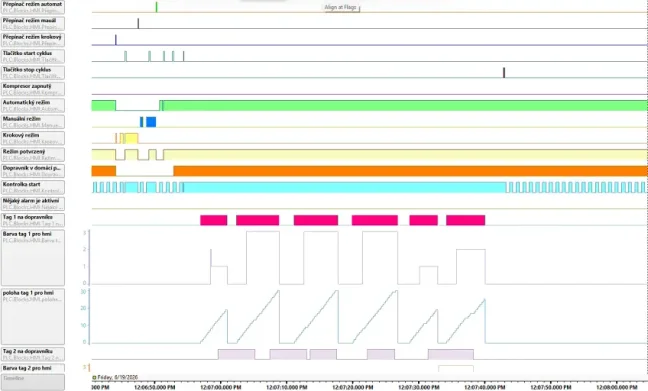

auto.spy viewer – bezplatný prohlížeč záznamů

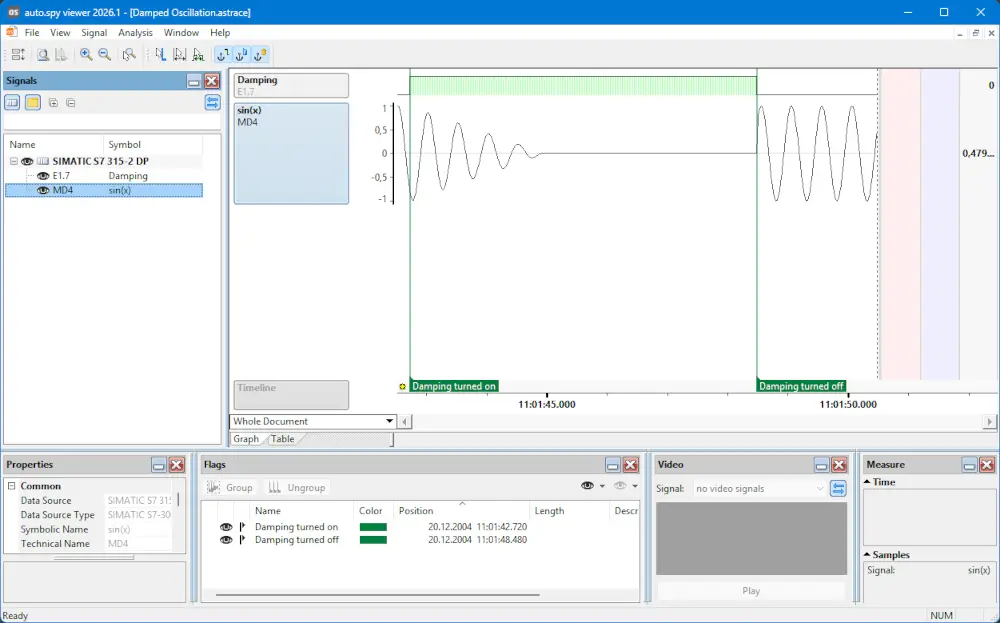

auto.spy viewer je bezplatný přenosný software pro prohlížení, označování a měření v dokumentech auto.spy. Uložené záznamy lze díky němu předat kolegům, zákazníkům nebo servisním partnerům bez licence auto.spy analyzer, zatímco plná licence zůstává dostupná pro pořizování nového záznamu u stroje.

Hlavní vlastnosti vieweru:

• Prohlížení záznamů signálů bez omezení délky záznamu a počtu signálů
• Nastavení vlastností signálů, například názvu, barvy nebo měřítka
• Uspořádání signálů nad sebe v grafu pro snadnější porovnání
• Měření časových úseků a amplitud pomocí kurzorů
• Označování a popis důležitých událostí přímo v záznamu
• Přenosné použití bez instalace a bez administrátorských práv
• Možnost volně předat viewer dalším uživatelům bez registrace

Viewer neslouží k pořizování nových záznamů. Oproti auto.spy analyzeru neumí importovat, exportovat ani tisknout signálová data, mazat nepotřebná data z existujících dokumentů, vyhledávat události pomocí vyhledávací funkce ani spouštět skriptovou analýzu.

auto.spy ovladače – záznam průběhu procesu

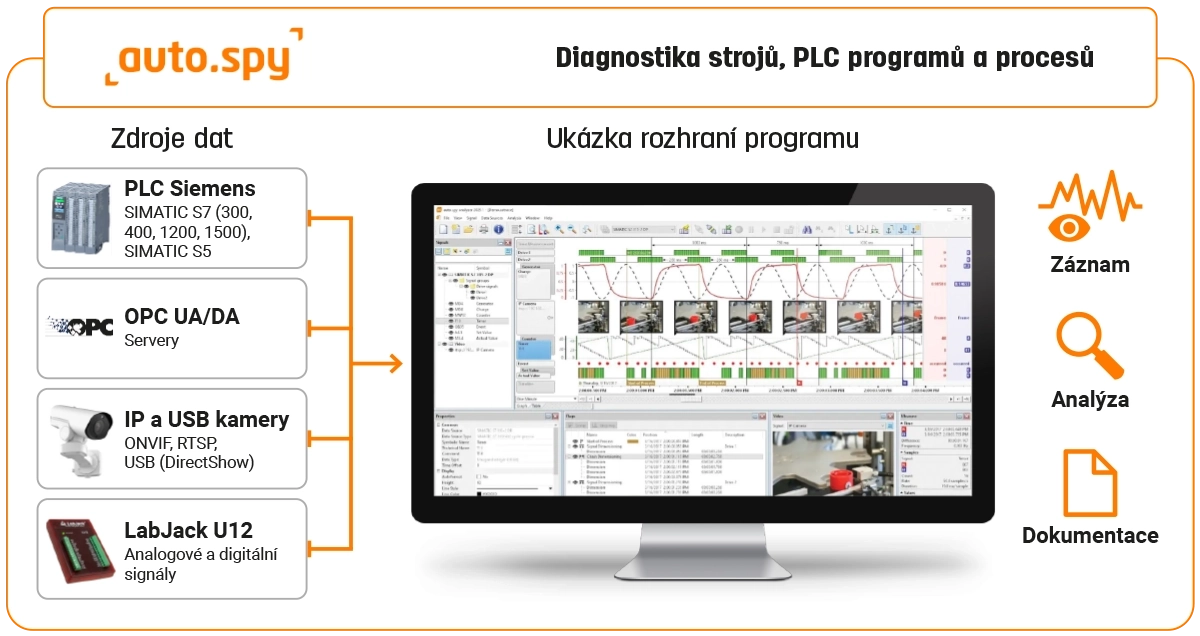

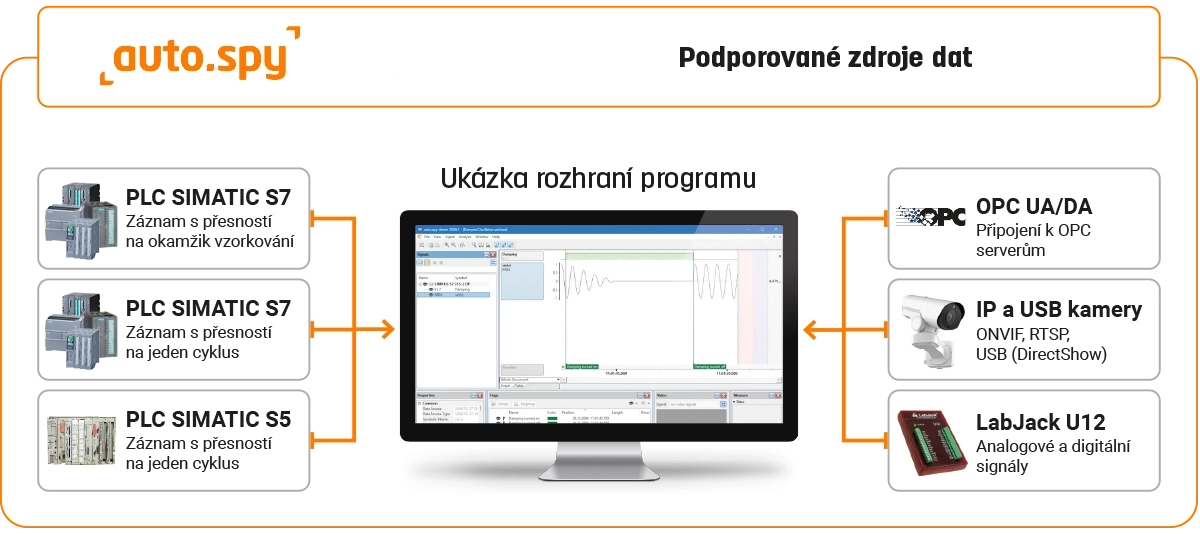

auto.spy ovladače slouží k pořizování nových záznamů z konkrétních zdrojů dat. Ovladač se vybírá podle toho, odkud potřebujete data číst nebo jaký průběh chcete při diagnostice sledovat – například z PLC, OPC serveru, kamery nebo externího měřicího zařízení.

Ovladače se používají společně se základním modulem auto.spy analyzer, který záznam řídí, zobrazuje a následně umožňuje jeho analýzu.

Siemens SIMATIC S7-300/-400/-1200/-1500 – záznam s přesností na okamžik vzorkování

Tento ovladač umožňuje zaznamenávat hodnoty z PLC Siemens SIMATIC S7-300 / S7-400 / S7-1200 / S7-1500 v nastavené vzorkovací periodě. Data lze číst přes sériové rozhraní, MPI, PROFIBUS nebo Industrial Ethernet.

Při komunikaci se SIMATIC S7 přes Siemens PG/PC interface je potřeba použít 32bitovou verzi auto.spy.

Protože tento způsob záznamu nezasahuje do řídicího programu PLC, je vhodný pro sledování stavů, trendů, pomalejších procesních hodnot a diagnostiku bez úpravy programu. Vzorkovací periodu lze přizpůsobit rychlosti sledovaného procesu, takže při pomalejších změnách nevzniká zbytečně velký objem dat.

Hlavní vlastnosti ovladače:

• Záznam až z 16 PLC současně
• Periodické čtení až 512 vybraných signálů z jednoho PLC
• Možnost číst až 8192 signálů z jednoho PLC při více paralelních záznamech
• Výběr signálů ručním zadáním adresy nebo importem symbolů ze STEP 7 projektů a symbolických souborů
• Možnost zapínat a vypínat vybrané signály i během probíhajícího záznamu
• Použití za provozu bez zastavení systému a bez zásahu do řídicího programu PLC
• Komunikace přes RS232, MPI, PROFIBUS a Industrial Ethernet
• Nastavitelná vzorkovací perioda podle rychlosti sledovaného procesu

Pro SIMATIC S7-1200 / S7-1500 ovladač podporuje také přístup k optimalizovaným datovým blokům, nevyžaduje PUT/GET komunikaci mezi PLC a PC a podporuje zabezpečenou komunikaci PG/PC a HMI na bázi TLS.

Pro SIMATIC S7-300 / S7-400 umožňuje číst vnitřní i vnější operandové oblasti PLC, například vstupy, výstupy, merkery, datové bloky, časovače, čítače a periferní vstupy. U těchto PLC lze využít také automatické spuštění nebo zastavení záznamu pomocí triggerů, včetně pre-triggeru a post-triggeru.

Siemens SIMATIC S7-300/-400/-1200/-1500 – záznam s přesností na jeden cyklus PLC

Tento typ ovladače umožňuje zaznamenávat hodnoty z PLC Siemens SIMATIC S7-300 / S7-400 / S7-1200 / S7-1500 s přesností na jeden cyklus PLC. Hodí se pro diagnostiku rychlých dějů, krátkých poruch a situací, kdy je potřeba přesně vidět návaznost signálů v programu PLC.

Záznam probíhá synchronně s cyklem PLC, typicky v návaznosti na hlavní cyklus OB1. Díky tomu lze zachytit i velmi krátké změny signálů, které by při běžném periodickém čtení nemusely být vůbec vidět. Tento způsob záznamu je proto vhodný zejména pro uvádění strojů do provozu, hledání sporadických závad, analýzu sekvencí a kontrolu časových návazností v programu.

Při komunikaci se SIMATIC S7 přes Siemens PG/PC interface je potřeba použít 32bitovou verzi auto.spy.

Společné vlastnosti ovladače:

• Záznam až z 16 PLC současně
• Záznam až 512 vybraných signálů z jednoho PLC s přesností na jeden cyklus PLC
• Výběr sledovaných signálů z PLC projektu nebo ručním zadáním adresy podle typu PLC
• Použití pro servis, uvádění strojů do provozu, ladění programu PLC a analýzu nestandardního chování zařízení

Pro SIMATIC S7-1200 / S7-1500 se měřicí část do PLC nahraje pomocí rozhraní TIA Portal Openness. Podle jazyka OB1 se začlení automaticky nebo poloautomaticky. Ovladač podporuje výběr signálů online i offline z projektů STEP 7 TIA Portal V17 a novějších, přístup k optimalizovaným datovým blokům, komunikaci bez nutnosti PUT/GET mezi PLC a PC a zabezpečenou komunikaci PG/PC a HMI na bázi TLS. Pro provoz tohoto ovladače je vyžadován STEP 7 TIA Portal V17 nebo novější včetně rozhraní TIA Portal Openness.

Pro SIMATIC S7-300 / S7-400 není nutné ručně programovat zdrojový kód ve STEP 7. Ovladač umožňuje záznam přes sériové rozhraní, MPI, PROFIBUS nebo Industrial Ethernet a podporuje čtení vnitřních i vnějších operandových oblastí PLC, například vstupů, výstupů, merkerů, datových bloků, časovačů, čítačů a periferních vstupů. Kromě cyklického záznamu v OB1 může podle potřeby zachytit také asynchronní časová a procesní přerušení.

Další vlastnosti ovladače pro SIMATIC S7-300 / S7-400:

• Import symbolů ze STEP 7 projektů a symbolických souborů
• Možnost zapínat a vypínat vybrané signály i během probíhajícího záznamu
• Automatické spuštění a zastavení záznamu pomocí triggerů podle času, stavů signálů nebo hran
• Podpora pre-triggeru a post-triggeru pro zachycení děje před událostí i po ní
• Zachycení asynchronních časových a procesních přerušení
• Offline záznam s možností odpojit PC od PLC a data stáhnout až po výskytu poruchy
• Predikce zatížení PLC při měření a výpočet maximálního počtu signálů pro nepřerušený záznam
• Bez nutnosti ručně programovat zdrojový kód STEP 7 v jazycích IL, LD nebo FBD

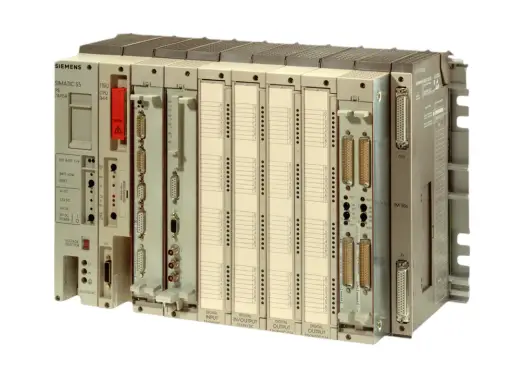

Siemens SIMATIC S5 – záznam s přesností na jeden cyklus PLC

Tento ovladač umožňuje zaznamenávat hodnoty z PLC Siemens SIMATIC S5 s přesností na jeden cyklus PLC. Data se čtou přes PG rozhraní AS511. Ovladač je určený hlavně pro servis a diagnostiku starších systémů SIMATIC S5, kde je potřeba přesně sledovat průběh hodnot a stavů v PLC.

Při záznamu ze SIMATIC S5 je potřeba použít 32bitovou verzi auto.spy.

Při záznamu není nutné ručně programovat zdrojový kód ve STEP 5. Pro automatické spuštění a zastavení záznamu lze využít triggery podle času, stavů signálů nebo hran.

Ovladač podporuje také offline záznam. Technik může spustit sledování, odpojit PC od PLC a znovu se připojit až po výskytu očekávané události, například poruchy. Následně si stáhne uložená data a provede analýzu v auto.spy analyzeru.

Podpora se může lišit podle konkrétního typu CPU SIMATIC S5, proto je vhodné kompatibilitu u starších systémů ověřit podle dokumentace výrobce.

Hlavní vlastnosti ovladače:

• Záznam až z 8 PLC současně přes maximálně 8 COM portů
• Záznam až 512 vybraných signálů z jednoho PLC s přesností na jeden cyklus PLC
• Výběr signálů ručním zadáním adresy nebo importem symbolického souboru STEP 5
• Záznam vnitřních i vnějších operandových oblastí PLC, například E, A, M, S, DB, DX, T, Z, P, Q, BS, BT, BA a BB
• Automatické spuštění a zastavení záznamu pomocí triggerů podle času, stavů signálů nebo hran
• Použití za provozu bez zastavení systému
• Bez nutnosti ručně programovat zdrojový kód STEP 5 v jazycích IL, LD nebo FBD
• Komunikace přes PG rozhraní AS511

OPC UA/DA servery – záznam hodnot přes standardní OPC rozhraní

Tento ovladač slouží ke čtení hodnot z OPC serverů podle specifikací OPC UA a OPC DA. auto.spy se v tomto případě chová jako OPC klient a získává hodnoty z lokálních nebo vzdálených OPC serverů v síti.

OPC rozhraní je běžně používaný standard pro výměnu dat v průmyslové automatizaci. Díky tomu lze do auto.spy zahrnout hodnoty z různých PLC, zařízení, řídicích systémů nebo softwarových aplikací, pokud jsou dostupné přes OPC server.

Hlavní vlastnosti ovladače:

• Podpora OPC UA (Unified Architecture) a OPC DA (Data Access)
• Záznam až 512 OPC položek současně s volitelnou vzorkovací periodou
• Možnost číst až 8192 OPC položek při více paralelních záznamech
• Vyhledání dostupných OPC serverů na lokálním PC i v síti
• Záznam OPC položek definovaných na straně serveru i v auto.spy
• Nastavení autentizace pro přístup k OPC serveru
• Vzorkovací perioda je volitelná, v praxi ale často závisí také na nastavení OPC serveru
• Pro OPC DA je potřeba správná instalace OPC komponent a nastavení oprávnění ve Windows/DCOM

IP a USB kamery – kamerový záznam k průběhu hodnot

Tento ovladač umožňuje doplnit záznam hodnot o obraz z IP kamer nebo USB kamer s DirectShow ovladačem. Kamerový záznam se v auto.spy zobrazuje společně s ostatními signály a pomáhá lépe pochopit skutečné chování stroje.

Video lze ručně synchronizovat s ostatními signály v záznamu. Díky tomu lze porovnat například hodnoty z PLC, stavy signálů a fyzický pohyb stroje ve stejném časovém úseku. To je užitečné při diagnostice mechanických problémů, nepravidelných pohybů, zasekávání materiálu nebo chyb manipulace.

Hlavní vlastnosti ovladače:

• Záznam videa z IP kamer přes protokoly ONVIF, RTSP, RTSPS, RTMP, HTTP, HTTPS, UDP, RTP a MMS/MMSH
• Podpora USB kamer a průmyslových kamer s DirectShow ovladačem
• Zobrazení kamerového záznamu společně s ostatními signály v auto.spy analyzeru
• Možnost ruční synchronizace videa s průběhem ostatních hodnot
• Výběr formátu zdroje videa a jedné ze tří úrovní kvality záznamu
• Současný záznam z více kamer podle možností použitého systému
• Přehrávání záznamu v reálném čase pomocí video nástroje v auto.spy analyzeru
• Synchronizace přehrávání videa s měřicím kurzorem
• Kódování videa pomocí Windows Media Video 9 (WMV3)
• Ukládání video dat do samostatného souboru ASF pro každý úsek záznamu

LabJack U12 – externí měření analogových a digitálních signálů

Tento ovladač slouží k záznamu analogových a digitálních vstupních signálů, které nejsou dostupné přímo v PLC. Hodí se například pro dočasně připojené snímače při diagnostice poruch nebo pro doplnění hodnot z PLC o externí měření.

Měřicí zařízení LabJack U12 se připojuje k PC přes USB a nevyžaduje samostatné napájení. V auto.spy lze měřené kanály vybrat přímo v grafickém konfiguračním okně kliknutím na požadované svorky zařízení.

Hlavní vlastnosti ovladače:

• Záznam analogových a digitálních elektrických signálů pomocí měřicího zařízení LabJack U12
• Možnost měřit signály, které nejsou dostupné v PLC
• Připojení k PC přes USB bez nutnosti samostatného napájení
• Až 8 analogových vstupů s rozlišením 12 bitů
• 4 digitální vstupy a 32bitový čítač
• Až 20 digitálních vstupů při použití rozšiřující desky CB25
• Podpora 24V PLC úrovně pro digitální i analogové vstupy
• Analogový rozsah ±10 V v jednoduchém režimu nebo ±20 V v diferenciálním režimu měření
• Záznam až z 16 zařízení LabJack současně
• Výběr signálů kliknutím na požadované svorky v grafickém zobrazení LabJacku
• Režimy záznamu polling, stream a burst
• Vzorkovací frekvence až 8192 vzorků za sekundu

Jak se auto.spy licencuje?

Pro software auto.spy lze zakoupit licenci pro jednoho uživatele, síťovou licenci nebo site licenci. Typ licence závisí na počtu uživatelů a způsobu nasazení.

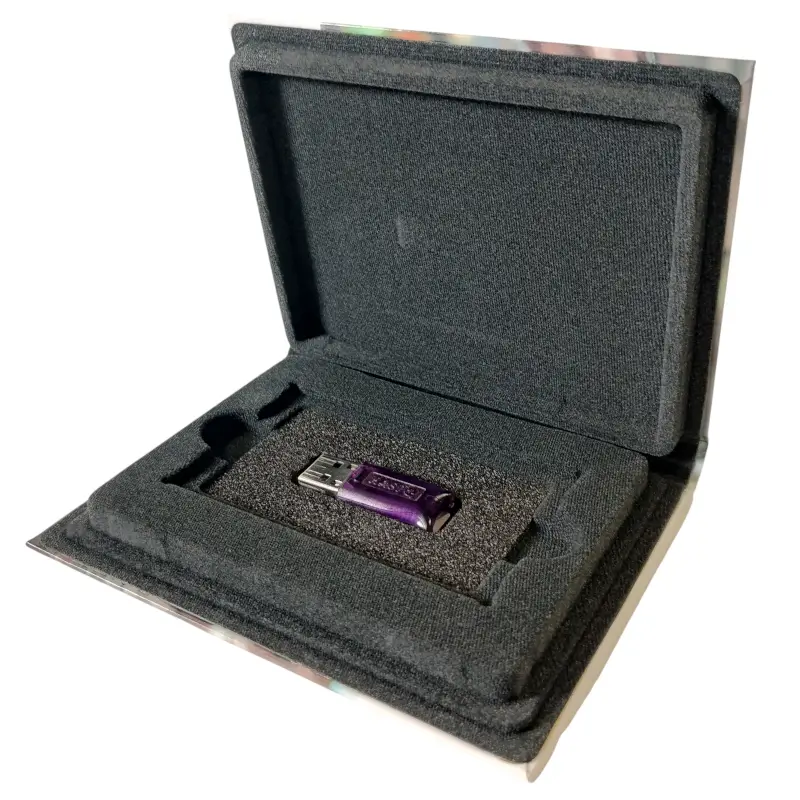

Licence jsou standardně ukládány na hardwarový USB klíč.

Licence pro jednoho uživatele

Licence pro jednoho uživatele (single-user licence) je určena pro jedno pracoviště nebo pro případy, kdy má mít každé pracoviště vlastní sadu licencí. Je vhodný hlavně tehdy, pokud počítače nejsou propojené v síti nebo pokud mají jednotliví uživatelé používat rozdílné licence.

Standardně se dodává na lokálním USB klíči.

Pro použití licence pro jednoho uživatele je nutná také instalace příslušného ovladače USB klíče. Ovladač Sentinel LDK Windows GUI Runtime je k dispozici na webu výrobce USB klíče.

Síťová licence

Síťová licence (network licence) umožňuje sdílet jednu sadu licencí mezi více počítači v síti. Licence tak není nutné pořizovat pro každou pracovní stanici zvlášť. Počet zakoupených licencí odpovídá počtu současně pracujících uživatelů.

Síťové licence se standardně dodávají na síťovém USB klíči.

Pokud potřebujete sdílet licence mezi více pracovišti, kontaktujte nás. Rádi vám doporučíme vhodné řešení.

Site licence

Pro větší instalace s přibližně 10 a více pracovními stanicemi se stejnou sadou licencí lze na vyžádání nabídnout také site licenci.

Site licence nevyžaduje USB klíč a řeší se individuálně podle rozsahu projektu.

Důležité upozornění

V jedné organizaci lze kombinovat licence pro jednoho uživatele, síťové licence i site licence.

Při objednávce je však nutné předem určit, které licence budou aktivovány na kterém USB klíči. Licence nelze později mezi USB klíči bezplatně převádět.

Aktualizace a technická podpora

Produkt byl dříve známý jako AutoSPY nebo AutoSPY Analyzer. Od verze 2025.1 používá výrobce nový název auto.spy analyzer.

Aktualizace a technická podpora jsou součástí licence auto.spy analyzer v rámci aktuální hlavní verze produktu.

Možnosti upgradu starších verzí se posuzují individuálně podle konkrétní verze a stáří licence.

Demo režim a auto.spy viewer

Pokud není nalezena platná licence, auto.spy pracuje v demo režimu.

Demo režim umožňuje:

• připojit jeden zdroj dat,
• zaznamenávat maximálně dva signály,
• zobrazovat pouze první dva signály v záznamu,
• pořizovat videozáznam v délce maximálně jedné minuty.

Pro prohlížení již vytvořených záznamů je k dispozici bezplatný auto.spy viewer (instalační soubor je k dispozici na záložce Ke stažení).
