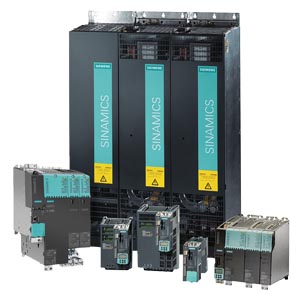

SINAMICS S120 Motor Module vstup: 510-720 V DC výstup: 380-480V 3 AC, 50/60 Hz, 1405A, jmenovitý výkon: 800kW vestavná jednotka IP00 kapalinové chlazení Více
SINAMICS S120 Motor Module vstup: 510-720 V DC výstup: 380-480V 3 AC, 50/60 Hz, 1405A, jmenovitý výkon: 800kW vestavná jednotka IP00 kapalinové chlazení Více
Výstupní proud / Základní zatěžovací proud I_H [2]
1257 A
Výstupní proud / Maximální proud I_max
2055 A
Jmenovité údaje / Typové označení 3) / Na základě 350 kW IN 350 kW
800 kW
Jmenovité údaje / Typové označení 3) / Na základě 200 kW IH 200 kW
710 kW
Výkonové údaje [3] / Jmenovitá spínací frekvence [4]
1,25 kHz
Jmenovité údaje / Typové označení 3) / Frekvence impulzů, max.
8,00 kHz
Okolní podmínky / Nadmořská výška instalace bez snížení jmenovitých hodnot
2000 m
Okolní podmínky / Chlazení [5]
Kapalinové chlazení
Okolní podmínky / Požadavky na chlazení
27,00 l/min
Okolní podmínky / Teplota okolí / Za provozu
0 ... 45 °C
Připojení / Strana motoru / Průřez vodiče
4 x 240 mm²
Připojení / Sběrnice stejnosměrného proudu / Verze
2 otvory pro sběrnici M12
Připojení / Maximální délka motorového kabelu [6] / Stíněný kabel
300 m
Připojení / Maximální délka motorového kabelu [6] / Nestíněný kabel
450 m
Safety Integrated
SIL 2 podle normy IEC 61508, PL d podle normy EN ISO 13849-1, kategorie 3 podle normy EN ISO 13849-1
Rozměry / Šířka
295 mm
Rozměry / Výška
1516 mm
Rozměry / Hloubka
545 mm
Rozměry / Stupeň krytí
IP20
Rozměry / Konstrukční provedení
Chassis
Obecné technické údaje / Ztrátový výkon (50 Hz, 400 V)
10,20 kW
Obecné technické údaje / Ztrátový výkon (60 Hz, 460 V)
11,20 kW
2) Základní zatěžovací proud IH je stanoven na základě pracovního cyklu 150 % po dobu 60 s nebo 160 % po dobu 10 s při délce pracovního cyklu 300 s.
3) Jmenovitý výkon typického 6pólového standardního indukčního motoru na základě IL nebo IH při 3 AC 50 Hz 500 V nebo 690 V, 3 AC 60 Hz 575 V.
4) Informace o vztahu mezi frekvencí impulzů a maximálním výstupním proudem/výstupní frekvencí jsou uvedeny v konfigurační příručce SINAMICS Low Voltage.
5) s integrovaným výměníkem tepla v provedení z hliníku nebo nerezové oceli
6) Součet délek všech motorových kabelů a propojení DC meziobvodu. Možnost větší délky se posuzuje na vyžádání podle konfigurace. Podrobnosti jsou v příručce SINAMICS Low Voltage Configuration Manual.
Vypočtené hodnoty se mohou lišit od údajů na typovém štítku.
Varianty dílu a další informace
Nový uzavřený (NC): Díl je nový, nepoužitý a v neporušeném originálním obalu. Záruka 12 měsíců.
Nový otevřený (NO): Díl je nový a nepoužitý, ale originální obal byl otevřený. Záruka 12 měsíců.
Nový bez obalu (NW): Díl je nový a nepoužitý, avšak bez originálního obalu. Záruka 12 měsíců.
Nový (N): Nový a nepoužitý díl, obvykle menší součásti balené po více kusech v jednom originálním obalu. Záruka 12 měsíců.
Repasovaný (R): Díl byl po použití demontován, vyčištěn, zkontrolován a plně splňuje původní funkčnost a kvalitu. Záruka 12 měsíců.
Použitý a testovaný (T): Funkční použitý díl, který prošel kompletním testováním. Záruka 6 měsíců.
Použitý (U): Funkční použitý díl. Záruka 3 měsíce.
Nákup a opravy dílů u FOXONu
Dodáváme nové originální i repasované díly se zárukou. Aktuální dostupnost a možný termín dodání potvrdíme před objednáním. U vadného dílu prověříme možnosti diagnostiky a odborné opravy.
