ProfiTrace 2 Ultra Plus – PROFIBUS DP tester
ProfiTrace 2 Ultra Plus je profesionální nástroj pro diagnostiku sítí PROFIBUS DP a MPI. Umožňuje sledovat stav zařízení v reálném čase a rychle odhalit poruchy komunikace bez nutnosti odstávky výroby. Je určen pro údržbu, servis i preventivní kontroly.
Proč zvolit ProfiTrace 2 Ultra Plus?
- Okamžitý přehled o stavu a topologii celé sítě
- Integrovaný digitální osciloskop pro kontrolu kvality signálu
- Rychlá návratnost díky kratším prostojům a efektivní údržbě
- Generování profesionálních reportů pro dokumentaci a revize
- Kompaktní přenosný nástroj „do kapsy“
PROFIBUS může fungovat i s chybami
Stavíte stroje se sítěmi PROFIBUS nebo máte ve svých závodech výrobní linky s PROFIBUSem? Pak byste měli vědět, jak zdravé tyto sítě jsou.
PROFIBUS je velmi robustní protokol a dokáže fungovat i za situace, kdy jsou v síti již menší problémy. Síť začne vykazovat chyby až v okamžiku, kdy se tyto problémy vystupňují, případně se objeví problém nový. Z tohoto důvodu doporučujeme pravidelné revizní kontroly sítě PROFIBUS, a to alespoň jednou ročně.
Otestujte si PROFIBUS sami
Tester ProfiTrace 2 má velké množství nástrojů, pomocí kterých toto zdraví sítí PROFIBUS snadno zjistíte.
- Propracovaný osciloskop ukáže kvalitu signálů na vodičích A+B,
- bargraf zobrazí úrovně napětí na stanicích,
- v Livelistu vidíte živé stanice, statistiky chyb apod.
Už díky těmto nástrojům identifikujete nežádoucí problémy, jako např. rušení, poklesy napětí, chybné zakončovací odpory, komunikační chyby, duplicity adres atd. Pokud vás trápí nepravidelné výpadky sítě PROFIBUS, pak můžete využít funkce dlouhodobého monitorování a záznamu událostí na základě množství spouštěčů. Po skončení měření vygenerujete report ve formátu .PDF, který může být v několika jazycích včetně češtiny.
Proč je třeba měřit kvalitu sítí PROFIBUS pravidelně
Stále hodně společností používá a ještě dlouho bude používat komunikační sběrnici PROFIBUS. O vše je třeba se starat a PROFIBUS není výjimkou. Zanedbáte-li jeho péči, začne vám vypadávat a způsobí nemalé finanční i časové ztráty. V PROFIBUSu platí zásada, že naprostá většina výpadků souvisí s kvalitou kabeláže, konektorů, přítomností rušení apod.
Síť PROFIBUS vypadne buď na jednu fatální chybu (kterou rychle najdete), anebo na kumulaci menších chyb (častější případ). Věřte tomu, že jakmile vám začne PROFIBUS padat, je to většinou kvůli kumulaci chyb, které se hromadily klidně měsíce i roky před tím.
Přes standardní programovací PLC programy nemáte moc šanci tyto chyby odhalit, protože v těchto programech vidíte většinou důsledek, nikoliv příčinu výpadku. Z tohoto důvodu potřebujete PROFIBUS analyzátor ProfiTrace 2, který vám poskytne „oči do sběrnice“ a přesně ukáže kvalitu napětí, osciloskopické signály, statistiky a mnoho dalších důležitých informací o měřené síti a PROFIBUS stanicích.
Bez testeru nevíte, jestli jste opravili všechno
Většina chyb v sítích PROFIBUS způsobuje odrazy signálu, které s délkou kabelu sílí. V praxi se to často projevuje tak, že špatný PROFIBUS konektor na jedné straně sítě způsobí odrazy signálu, ty se šíří sítí dál, sílí a na konci segmentu kvůli nim vypadne PROFIBUS stanice, která je jenom důsledkem chyby, nikoliv její příčinou.
Zaměňování důsledku chyby za její příčinu nevede k odstranění problému, síť stále vypadává a přichází unáhlená rozhodnutí, např. kompletní výměna PROFIBUS kabelů, kompletní výměna všech konektorů, výměna CPU, některých PROFIBUS stanic apod. Často se jedná o nákladné operace a může se stát, že po těchto opravách nebude síť stále fungovat.
Možná jste chybu nevědomky opravili, ale některý z nových konektorů jste špatně namontovali a síť opět nejde. Pokud se síť rozjede, tak stále není vyhráno. Bez testeru totiž nikdy nevíte, jestli se vám podařilo odstranit všechny menší chyby nebo jen jednu. Tzn. nevíte, jestli PROFIBUS signál má kvalitu 100 % nebo je 5 % nad smrtí.

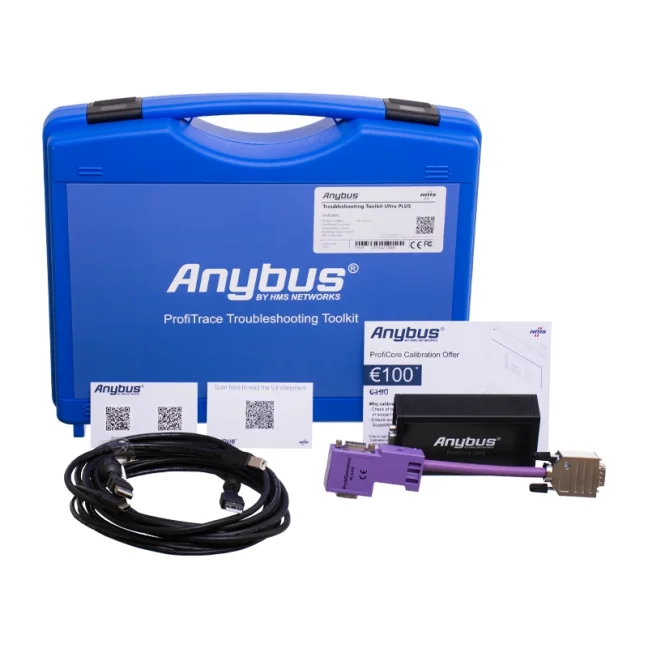

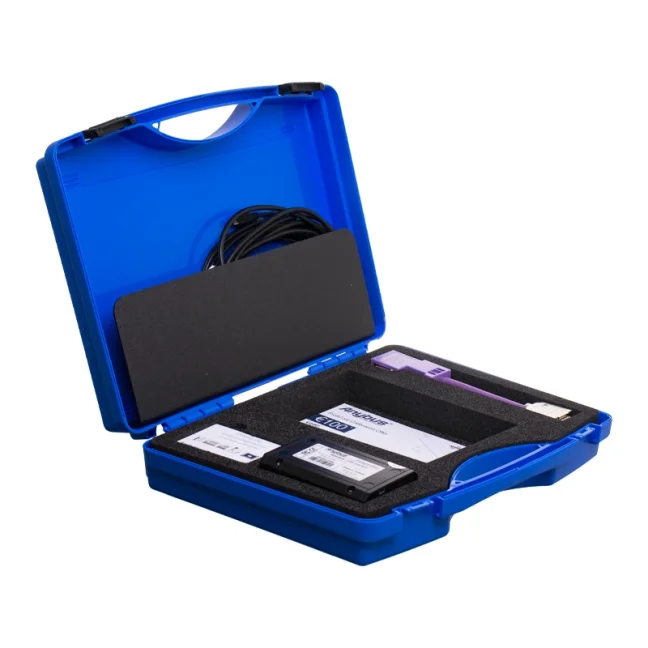

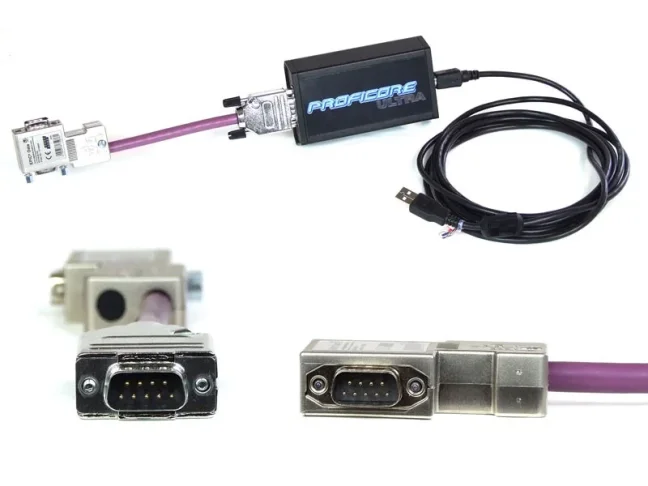

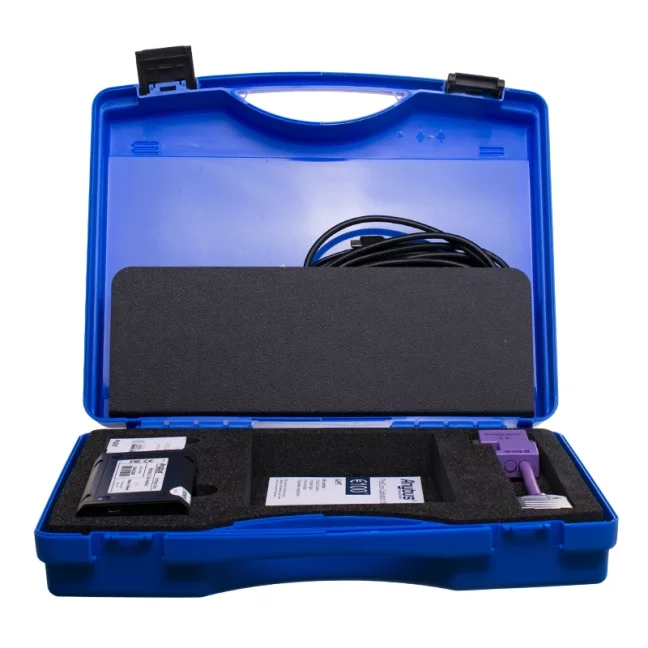

Obsah balení ProfiTrace 2 Ultra Plus – PROFIBUS DP testeru (obj. kód 37021):
- ProfiCore – samotný tester v kapesním plastovém provedení
- Tap konektor – krátký přípojný kabel do sběrnice PROFIBUS (20 cm)
- USB datový / napájecí kabel pro připojení k PC (3 m)
- USB záložní napájecí kabel pro případné externí napájení
- Manuál

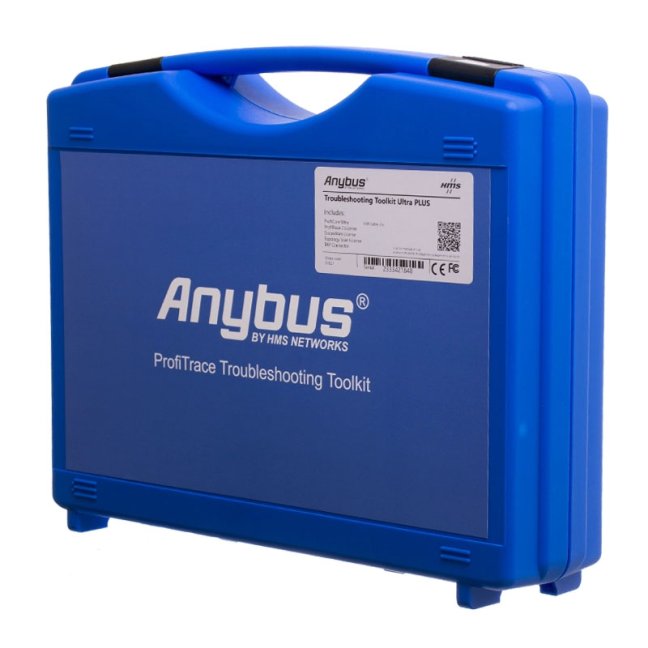

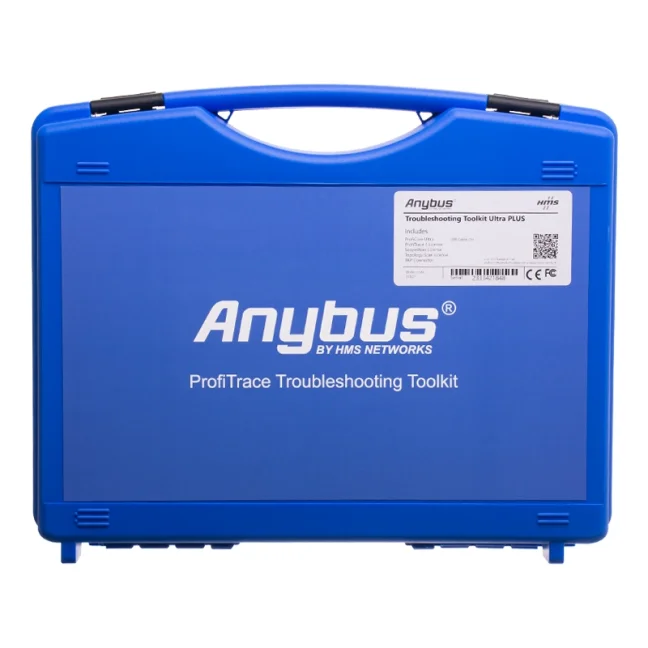

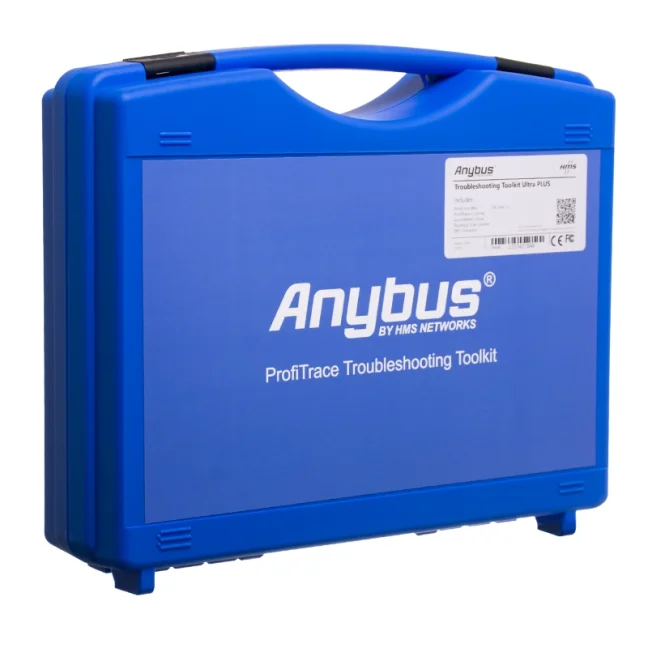

- Modrý plastový kufr
Upozornění: Samotný software není součásti kufru. Aktuální verze je k dispozici u tohoto produktu v záložce „Ke stažení“.
Stručný přehled nástrojů ProfiTrace 2
- Hardware modul ProfiCore Ultra
- hardware modul pro připojení PC k síti PROFIBUS DP/PA, MPI
- rozhraní USB 2.0, PC platforma
- napájení přímo z USB
- podpora Windows 10 a 11 (funkční i na starších systémech, jako je XP, 7 a 8)
- automatická detekce rychlosti PROFIBUS 9,6 kbps až 12 Mbps
- Aplikace ProfiTrace 2
- možnost instalace na více PC stanic
- podpora Windows 10 a 11 (funkční i na starších systémech, jako je XP, 7 a 8)
- přepínání jazykové verze programu i vytvořených reportů (čeština, angličtina, němčina, francouzština, italština, čínština, polština, španělština aj.)
- LiveList
- přehled a informace o všech nalezených živých stanicích Master/Slave v síti
- přes 20 typů statistik komunikace pro stanice Slave
- záznam komunikačních zpráv dlouhodobý nebo přes nastavené spouštěče
- Stav sítě
- ve formě semaforu zobrazí stav analyzované sítě
- základní údaje o komunikaci stanic
- zobrazení chyb v síti
- Digitální osciloskop
- osciloskopické průběhy na obou vodičích B&A
- detekce elektromagnetického rušení
- identifikace odrazů, zkratů a dalších chyb v kabeláži/konektorech
- dostupný spouštěč pro identifikaci poškozeného telegramu
- Napěťové průběhy
- zobrazení napětí na všech stanicích najednou
- zobrazení min./max. napětí na stanicích
- zobrazení rozdílového celkového nebo ustáleného napětí
- Topologie
- vykreslení toopologie sítě, včetně vzdálenosti mezi stanicemi.
- funguje pouze u zdravé sítě
- živé měření při rychlostech 500 k nebo 1,5 Mb; u jiných rychlostí je třeba odpojit původní Master
- Správce sítě
- tvorba šablon pro opakovaná měření
- dlouhodobá analýza min./max. napětí na stanicích
- přiřazení vlastních názvů stanicím
- Simulace Master
- možnost zapnout simulaci Master stanice ve třech různých režimech (záleží na verzi testeru)
- aplikace ProfiCaptain pro testování a odladění I/O (pouze u verze 38022)
- kontrola funkčnosti PROFIBUS portu stanic Slave
- šikovné nástroje pro analýzu stanic, úpravy adres, diagnostiku apod.
Detailní popis nástrojů ProfiTrace 2 je k dispozici u tohoto produktu v záložce „Vlastnosti“.
Dostupné verze testeru ProfiTrace 2
Nejpraktičtější varianty testeru jsou Ultra Plus a dražší Ultra PRO.
Ultra Plus (obj. kód 37021) je určený pro měření sítí PROFIBUS DP a navíc umožňuje i zjednodušenou simulaci (tester funguje jako MASTER, ale do sítě posílá pouze diagnostické zprávy, případně nastaví adresu u stanice SLAVE).
Ultra Pro (obj. kód 38022) navíc obsahuje rozšíření pro měření také sítí PROFIBUS PA a umožňuje plnou simulaci stanice MASTER.
| PROFIBUS bus monitor kód: 30021 |
PROFIBUS Tester Ultra Plus kód: 37021 |
PROFIBUS Tester Ultra PRO kód: 38022 |
|
| ProfiCore Ultra hardware modul |
ano |
ano
|
ano
|
| ProfiTrace software aplikace do PC |
ano |
ano
|
ano
|
| Modrý kufřík na přenos, USB kabel | ano |
ano
|
ano
|
| ScopeWare digitální osciloskop |
ano
|
ano
|
|
| Tap Connector 2 konektor pro připojení modulu ProfiCore do sítě PROFIBUS přes konektor SUB-9 |
ano
|
ano
|
|
| Bar graph zobrazení napěťových úrovní všech stanic |
ano
|
ano
|
|
| Topology scan skenování topologie sítě |
ano
|
ano
|
|
| Reporting reporty z měření sítě |
ano
|
ano
|
|
| PA Probe Ultra konektor pro měření PROFIBUS PA |
ano
|
||
|
OPC Server |
ano
|
||
| ProfiCaptain 2 simulátor stanice PROFIBUS MASTER |
ano
|
Technické parametry
Diagnostika a měření PROFIBUS
- Typ produktu: přenosný PROFIBUS DP analyzátor / tester
- Určení: údržba, servis, uvádění do provozu a preventivní kontroly sítí PROFIBUS
- Měřená síť: PROFIBUS DP přes RS-485
- Režim analyzátoru: pasivní záznam datového provozu v síti PROFIBUS
- Simulace Master stanice: zjednodušená simulace přes ProfiCaptain; plná simulace Master stanice je dostupná u verze Ultra PRO
- Podporované nástroje: Busmonitor, LiveList, statistiky, ScopeWare osciloskop, Bar graph, Topology Scan, měření délky kabelu a reporting
- Detekované chyby: komunikační chyby, dvojité nebo chybné adresy, chybějící zařízení, diagnostické a konfigurační chyby, opakované dotazy, poškozené telegramy, rušení, odrazy, zkraty, přerušení vodičů a problémy se zakončením
- Nahrávání telegramů: ano, včetně filtrování a spouštěčů záznamu
- Dekódování PROFIBUS zpráv: DP-V0, DP-V1 a vybrané DP-V2 funkce
- PROFIBUS PA: pouze s doplňkovou PA Probe Ultra nebo u varianty Ultra PRO
Osciloskop a kontrola signálu
- Integrovaný digitální osciloskop: ano, ScopeWare
- Kontrola signálu: diferenciální napětí, vodiče A/B, šum, překmity, odrazy a spouštěče
- Maximální rychlost zachyceného signálu PROFIBUS: 12 Mbps
- Frekvence měření osciloskopu: 2 × 192 MHz pro vodiče A/B, 384 MHz pro diferenciální měření
- Šířka pásma osciloskopu: 100 MHz
- Měřicí rozsah osciloskopu: diferenciálně -9 až +9 V, single-ended -4,5 až +8,5 V
- Bar graph: zobrazení průměrných, minimálních a maximálních hodnot signálu pro jednotlivé stanice
Topologie a reporty
- Topology Scan: automatické vykreslení topologie sítě PROFIBUS DP
- Omezení Topology Scan: funguje při rychlostech 500 kbps a 1,5 Mbps
- Měření vzdáleností v topologii: vzdálenosti pod 2 m a nad 230 m nelze měřit spolehlivě
- Měření délky kabelu: ano, pro segment PROFIBUS DP bez aktivního Mastera
- Reporty z měření: automatické generování detailních reportů se signály, chybami, topologií a administrativními údaji
Připojení a hardware ProfiCore Ultra
- Připojení k PC: USB 2.0
- Napájení: přes USB, běžně bez nutnosti externího zdroje
- Odběr z USB: 400 mA
- Externí napájení: 9 V / 500 mA, adaptér není součástí produktu
- Připojení k PROFIBUS: galvanicky oddělené RS-485 rozhraní s konektorem DB9
- Zátěž sběrnice: 1/5 standardní PROFIBUS zátěže
- Vestavěná paměť/cache: ano, pro omezení rizika ztráty telegramů při vyšší zátěži Windows
Software a požadavky na PC
- Software: ProfiTrace 2
- Instalace: na Windows PC nebo notebook
- Minimální požadavky dle manuálu: Windows XP, Vista, 7, 8 nebo 10
- Požadovaný USB port: USB 2.0 high-speed s napájením min. 400 mA
- Volné místo na disku: min. 100 MB
- Minimální rozlišení displeje: 1024 × 768 px
- Doporučené rozlišení displeje: 1280 × 1024 px nebo vyšší
- Uživatelské rozhraní: vícejazyčné
Mechanické a provozní parametry
- Hmotnost celé sady: 1394 g
- Rozměry ProfiCore Ultra: 108 × 68 × 28 mm
- Hmotnost ProfiCore Ultra: cca 125 g
- Materiál krytu: plast
- Provozní teplota: 0 až +60 °C
- Skladovací teplota: -20 až +70 °C
- Stupeň krytí: IP20
- Obsahuje baterii: ne
Obsah sady Ultra Plus
- ProfiCore Ultra
- USB kabel A-B
- USB kabel A-mini pro případné dodatečné napájení
- ProfiTrace 2
- ScopeWare osciloskop
- Bar graph
- Topology Scan
- Reporting
- Tap Connector pro připojení do sítě PROFIBUS DP
- Modrý přenosný kufr
- Manuál
- Objednací kód výrobce: 37021
Certifikace a normy
- CE: ano
- UL: ano
- RoHS: ano
- Kategorie WEEE: IT a telekomunikační zařízení
Přehled nástrojů testeru ProfiTrace 2 Ultra Plus

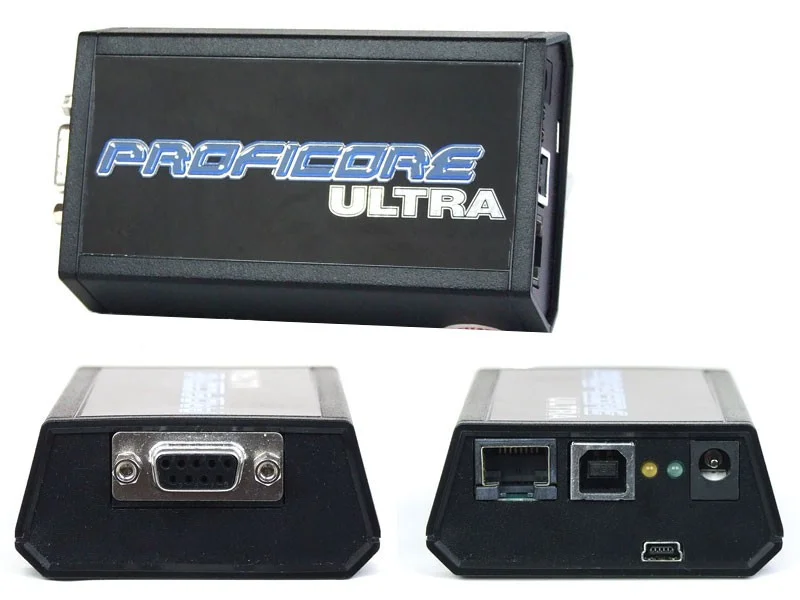

Hardware modul ProfiCore Ultra
ProfiCore Ultra je hardwarový modul nutný pro použití ProfiTrace 2. Připojuje se přes USB, které zajišťuje i napájení, a převádí signál PROFIBUS na USB a naopak.Umožňuje měřit jak z notebooku, tak z PC, bez rizika vzniku odboček na sběrnici. Modul má galvanicky oddělené rozhraní RS-485 s konektorem DB9 a vestavěný vysokorychlostní digitální osciloskop pro signály až do 12 Mbps. V režimu analyzátoru pasivně zaznamenává datový provoz, při aktivaci ProfiCaptainu se může chovat jako Master. Díky vlastní vestavěné paměti nehrozí ztráta telegramů ani při vyšší zátěži systému Windows.
Pro měření sítí PROFIBUS nepotřebujete zásuvku 230 V

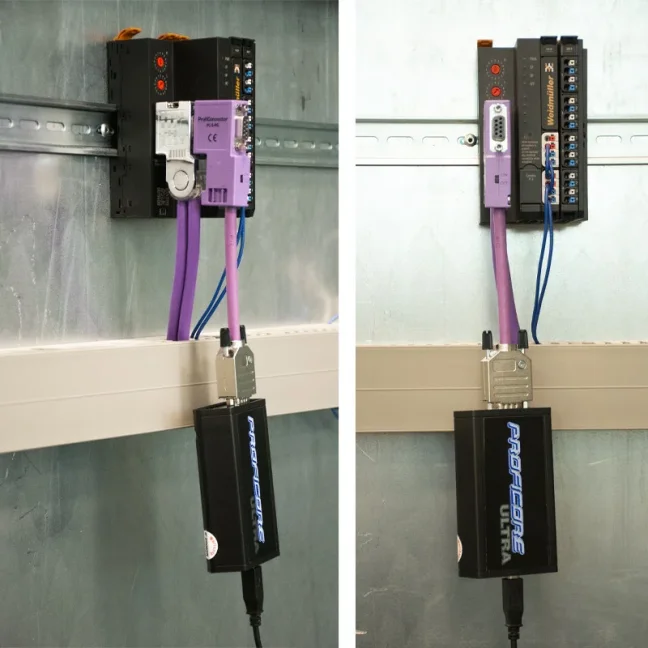

Tester připojíte k počítači přes USB kabel, po kterém jdou data i napájení. Tester disponuje i konektorem pro externí napájení, který jsme ale za posledních 13 let nikdy nepoužili. Vždy postačilo napájení z notebooku a měřit můžete i několik hodin. Toto je velká výhoda, protože ne v každém rozvaděči je zásuvka 230 V a tahat za sebou prodlužovačku nebo externí baterii pro napájení testeru není vždy úplně pohodlné, či vůbec možné.
Aplikace ProfiTrace 2
Pro měření sítě PROFIBUS potřebujete analyzátor ProfiCore (černá plastová krabička), který připojíte k počítači, do kterého nainstalujete program ProfiTrace 2. Tento program můžete nainstalovat na libovolné množství počítačů, není nikterak vázán na konkrétní počítač formou SW nebo HW klíče. Naměřené záznamy je možno otevřít kdykoliv v programu ProfiTrace2, i bez nutnosti mít připojený modul testeru ProfiCore.

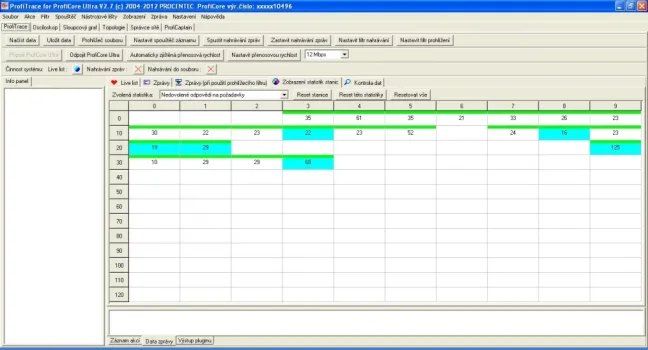

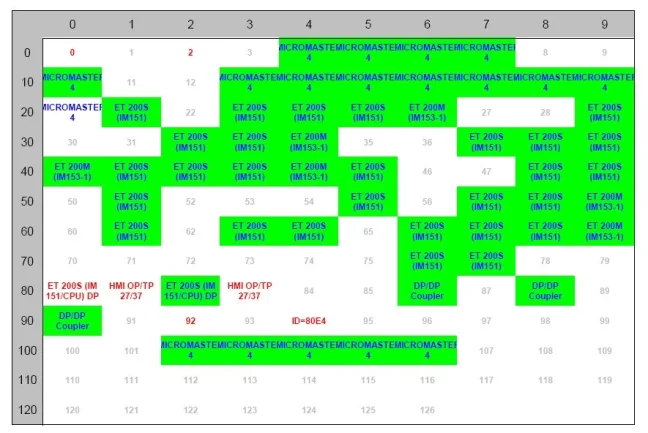

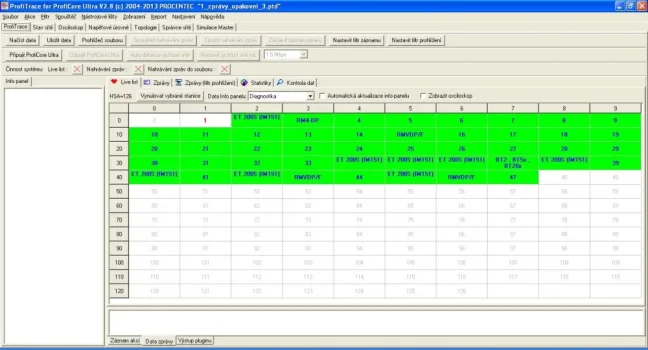

1) LiveList a statistiky PROFIBUS stanic

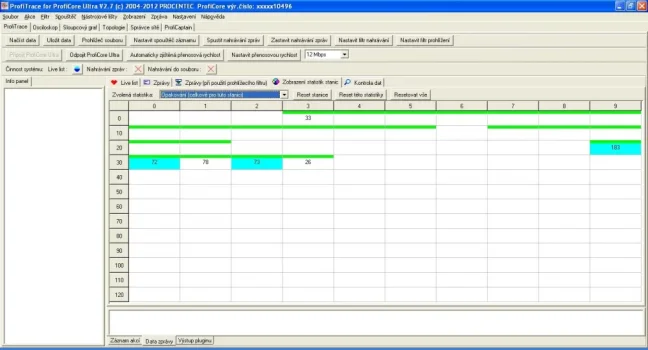

LiveList ukazuje všechny nalezené stanice MASTER i SLAVE v síti a k nim několik statistických informací. Stav každé stanice je barevně odlišen (barva pozadí):
- zelené pozadí = stanice SLAVE je v aktivní datové výměně se stanicí MASTER
- žluté pozadí = stanice se během měření ztratila, tzn. na začátku měření ji tester ještě nalezl
- fialové pozadí = stanice má chybu konfigurace (konfigurace v PLC neodpovídá nalezené konfiguraci stanice SLAVE)
- červené pozadí = stanice má chybu parametrů (většinou chybné GSD, chybná adresa aj.)
- bílé pozadí = stanice není v HW projektu stanice MASTER, žádný MASTER s ní nekomunikuje

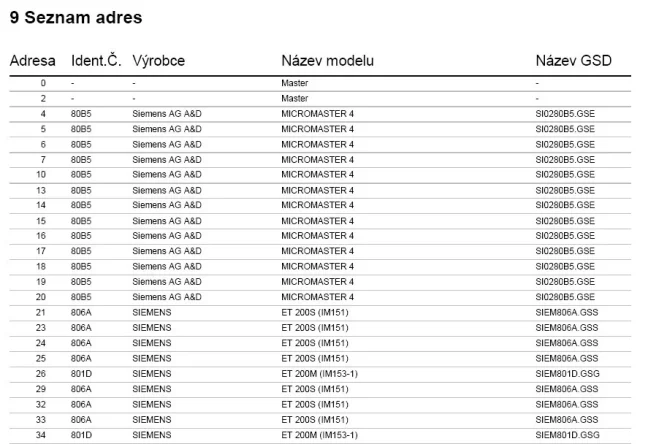

LiveList umí rovněž vygenerovat jména stanic, když je zachycena diagnostická zpráva (synchronizována s GSD knihovnou daného zařízení). Pokud GSD soubor obsahuje pro danou stanici seznam chybových hlášení, zobrazí LiveList v případě nalezené chyby přesný popis této chyby, kterou uvádí výrobce zařízení.

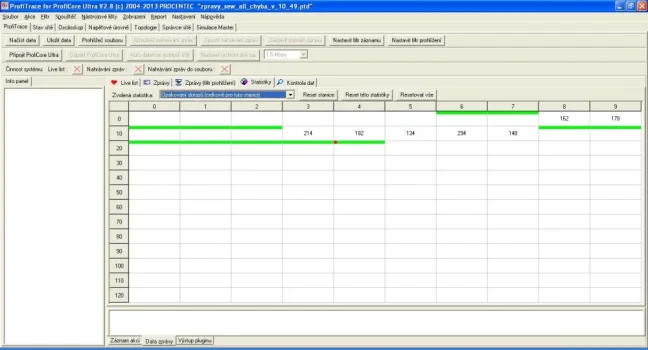

Součástí Livelistu jsou i statistiky komunikace, které zachycují četnost nežádoucích stavů sítě, jako např. opakované dotazy, ztráty stanice, poškozené zprávy, cyklus komunikace, délky zpráv, diagnostická hlášení a další.

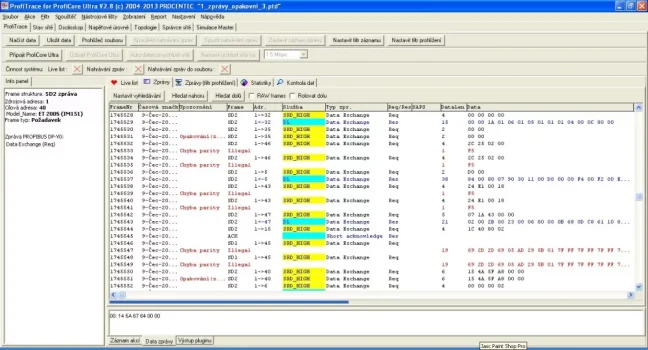

Záznam PROFIBUS telegramů
Vedle přesného měření elektrických signálů umí ProfiTrace 2 monitorovat a nahrávat všechny nebo vybrané PROFIBUS telegramy. Analýza komunikačních zpráv mezi stanicemi MASTER/SLAVE patří mezi nejpřesnější nástroje, pomocí kterých jasně odhalíte nesprávné chování stanic, přítomnost rušení, výpadky napájení, zkraty v kabelech apod. Nahrávat můžete všechny telegramy nebo jen vybrané, a to pomocí sofistikovaných spouštěčů jak na základě chyby, tak na základě obsahu zprávy. Ano je to tak, tester ProfiTrace 2 rozumí obsahu telegramu a není problém zachytávat pouze zprávy o sepnutí koncového spínače na konci dopravníku. ProfiTrace 2 navíc dokáže urychlit analýzu zpráv díky tomu že zprávy barevně odlišuje dle jejich typu.

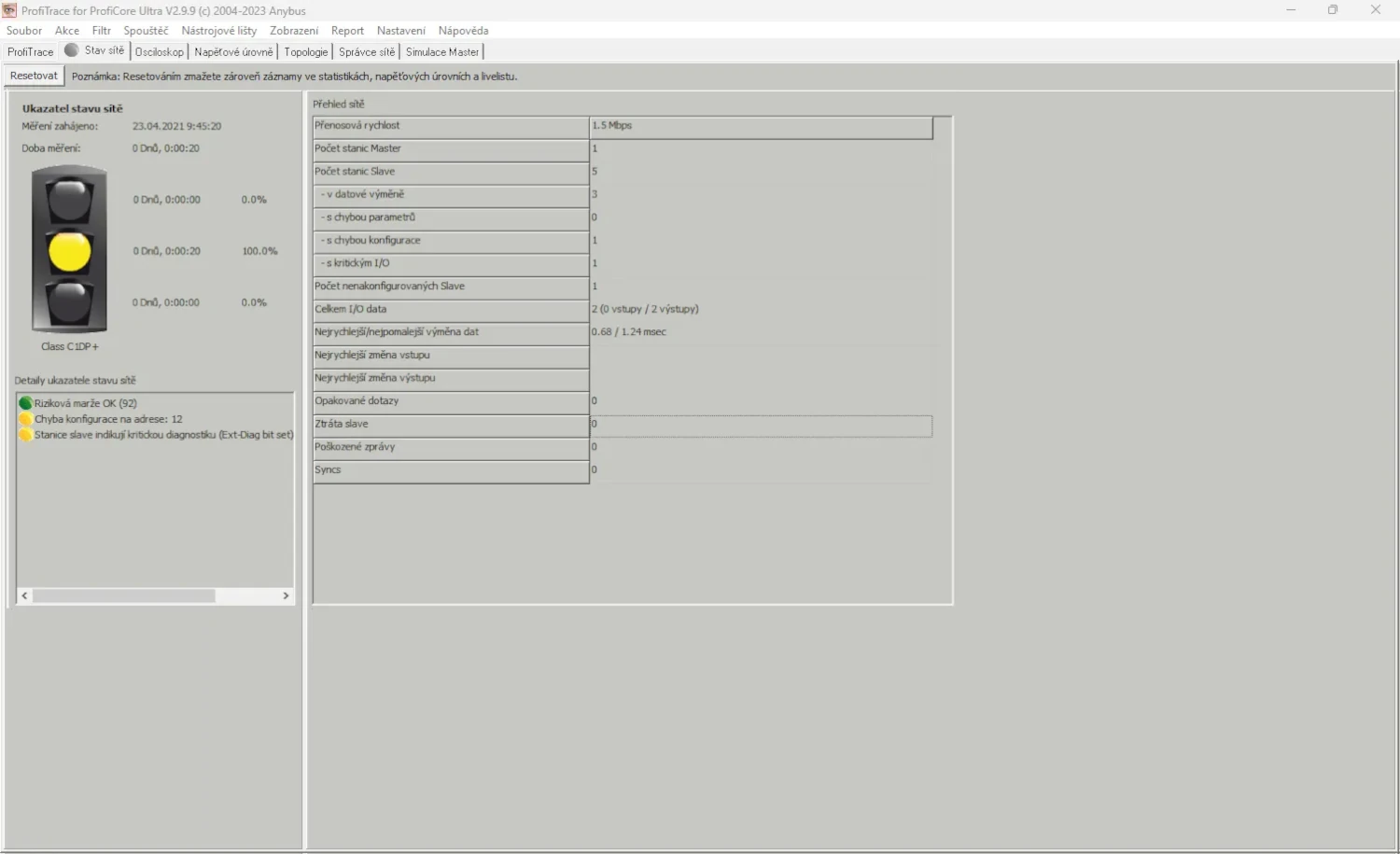

2) Stav sítě
Stav sítě je zobrazený jednoduše pomocí semaforu: zelená = síť OK, žlutá = drobné problémy, červená = kritické chyby vyžadující zásah. U každé barvy se zobrazuje procento času, po který byla síť v daném stavu. V detailech ukazatele stavu sítě jsou navíc varování založená na elektrických nebo telegramových chybách, která pomáhají rychle identifikovat problémové stanice a segmenty sběrnice.

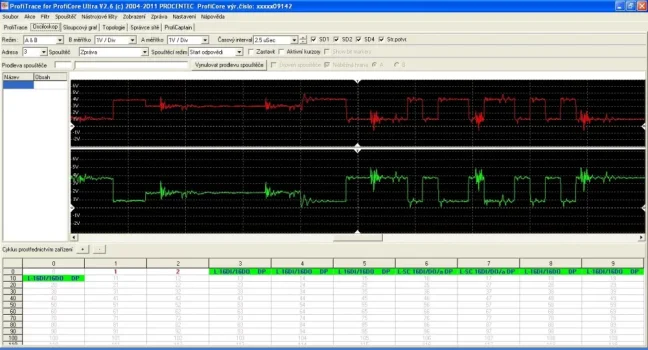

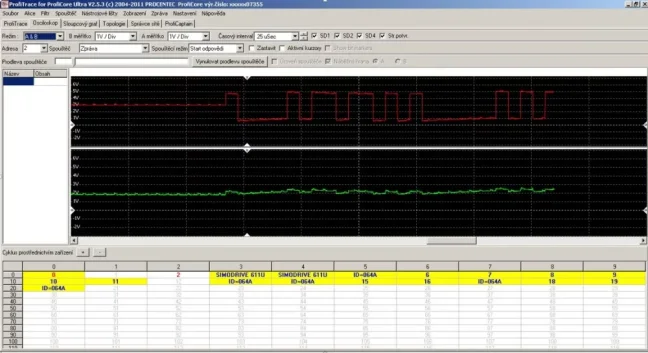

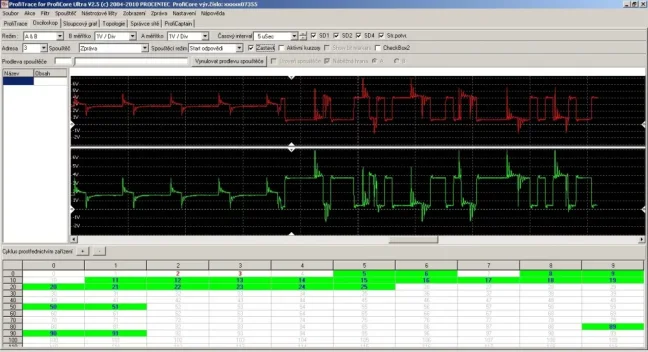

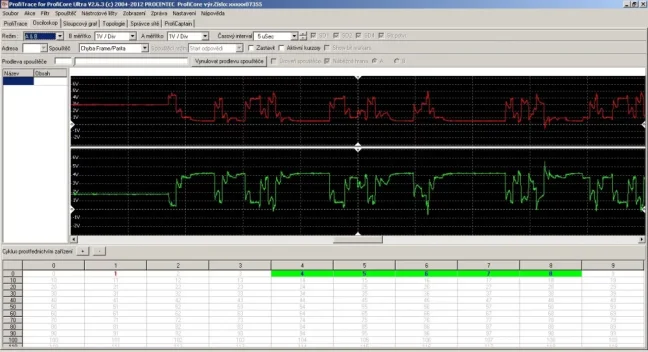

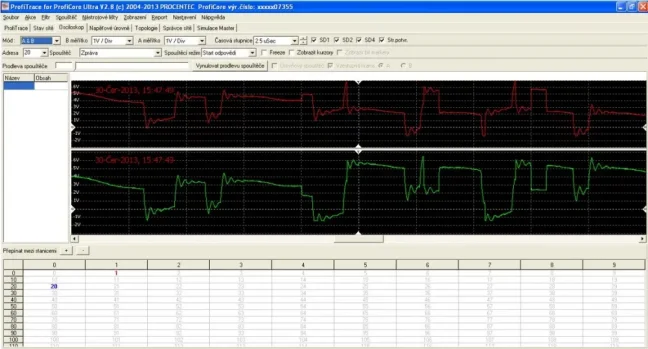

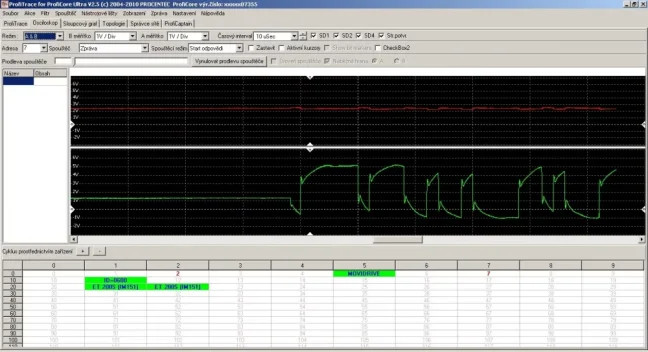

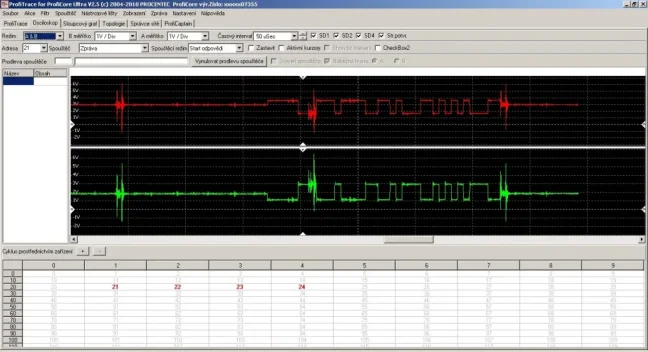

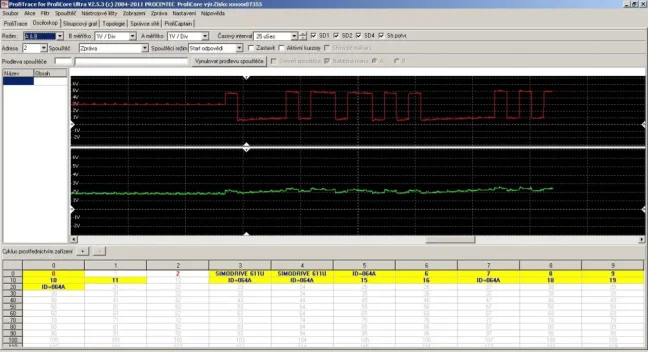

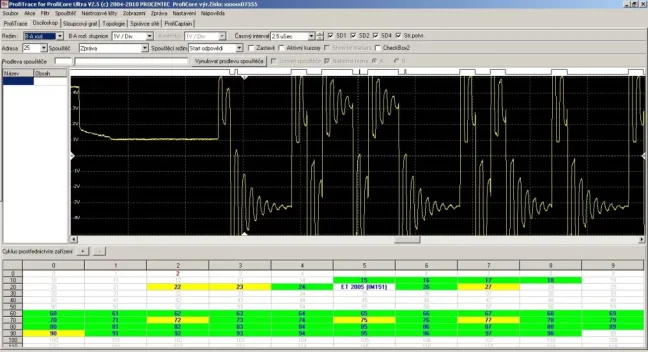

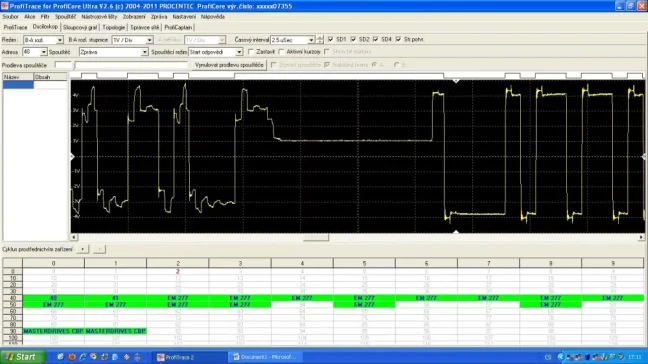

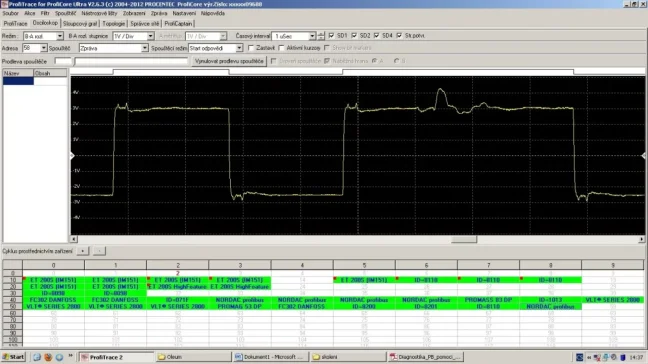

3) Digitální osciloskop

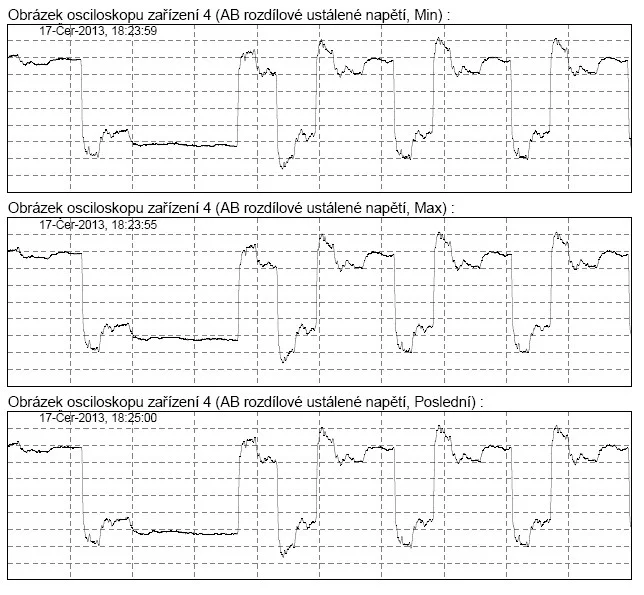

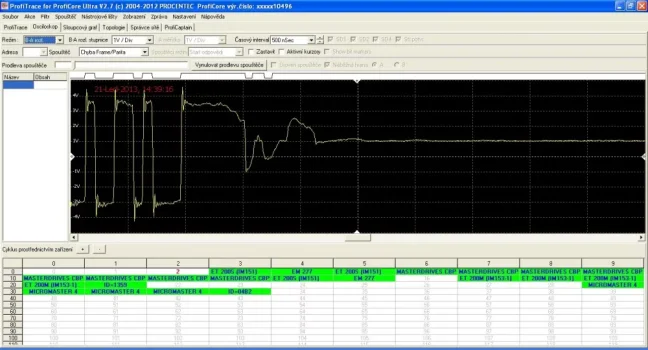

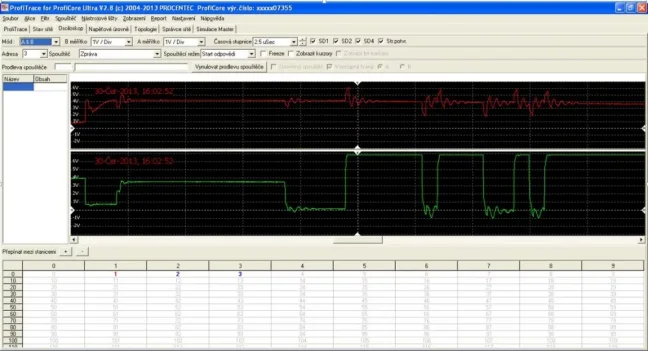

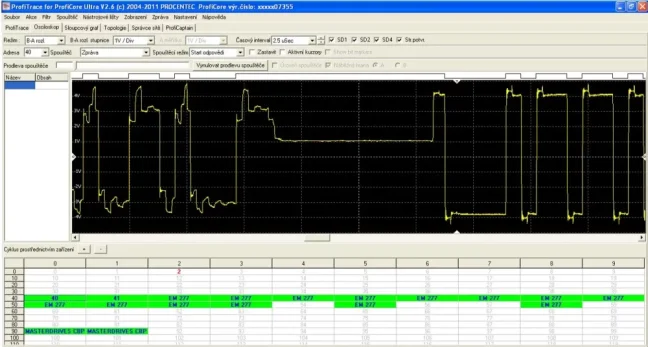

Osciloskop se používá k měření kvality signálu PROFIBUS. Ihned po spuštění začne osciloskop zobrazovat všechny signály, které naměří v připojené síti. Pro lepší orientaci lze měnit měřítko amplitudy, velikost napětí a způsob zobrazení signálů B-A. Dvojitým kliknutím na stanici v LiveListu začne osciloskop zobrazovat signál naměřený pouze pro danou stanici. Jedná se o efektivní způsob, jak kontrolovat kvalitu signálu jednotlivých zařízení od místa měření a podle velikosti odchylek signálu zjistit skutečnou vzdálenost od místa problému.
Zobrazení osciloskopu lze přepínat mezi složených průběhem (jeden osciloskopický průběh) a rozděleným průběhem (dva osciloskopické signály pro vodiče A a B). Díky rozloženému zobrazení snadněji identifikujeme rušení v síti, případně chybu na konkrétní vodiči A/B.

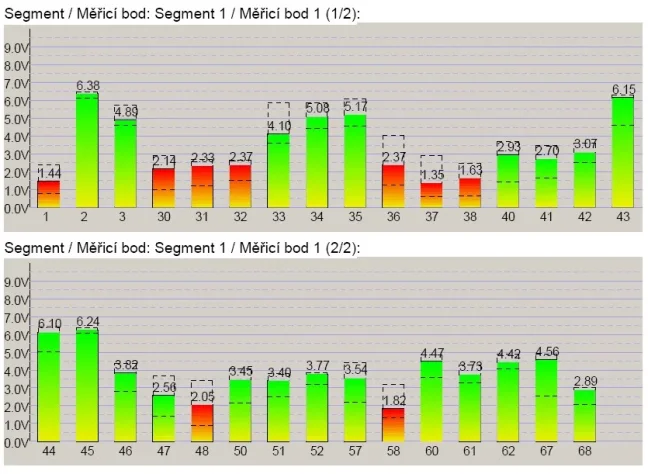

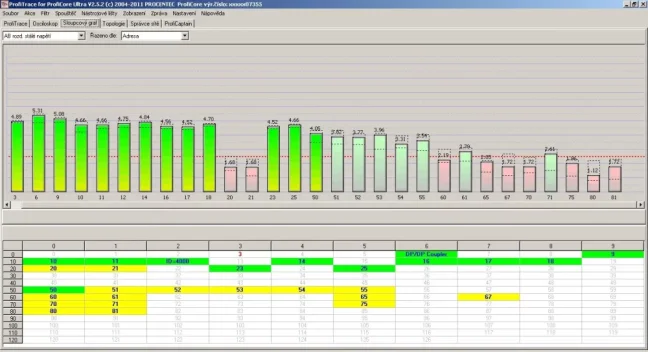

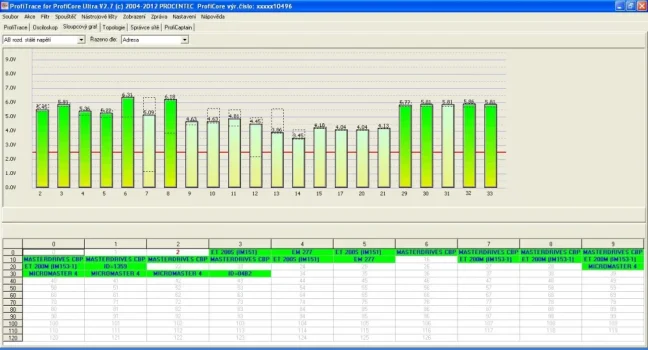

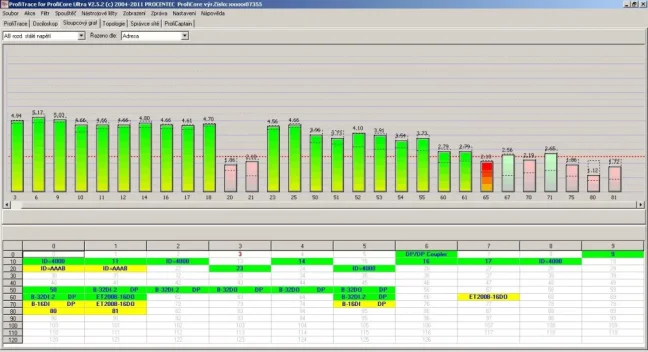

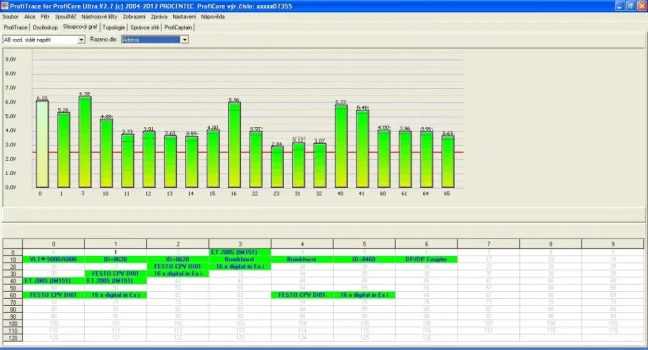

4) Napěťové průběhy

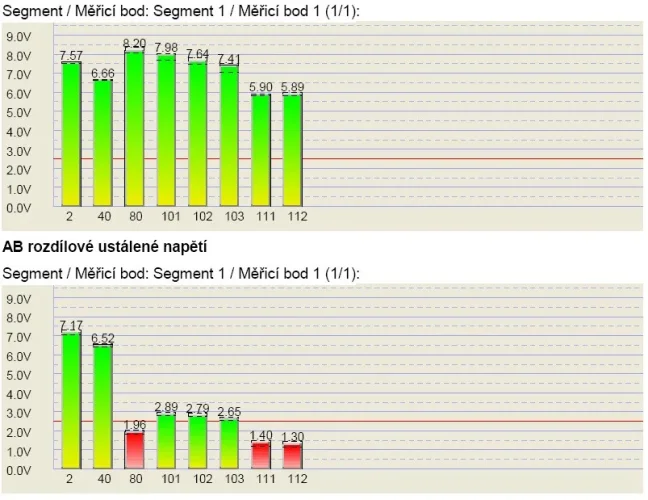

Sloupcový graf zobrazuje velikost napětí na všech PROFIBUS stanicích v síti. Na rozdíl od ostatních analyzátorů zobrazuje analyzátor ProfiTrace 2 živé napětí na všech stanicích najednou a s velkou rychlostí aktualizace, což je velmi výhodné zejména při identifikaci chyb v síti. Průměrná velikost napětí by měla být kolem 5 V. Pokud jsou problémy se sběrnicí, sloupcový graf zobrazí nepravidelné hodnoty napětí a barva sloupců se změní. Program zobrazuje velikost aktuálně naměřeného napětí a zároveň shromažďuje maximální a minimální hodnoty napětí od začátku měření.
5) Topologie
ProfiTrace 2 umí vygenerovat schema topologie sítě PROFIBUS, včetně vzdálenosti mezi stanicemi, a bez nutnosti tuto síť předem vypnout (funguje pouze při rychlostech 500 kbps a 1,5 Mbps). Generování topologie funguje na principu přesného měření odchozích a příchozích zpráv mezi stanicí MASTER a SLAVE, na základě kterého tester vytvoří topologii sítě. Z principu měření je důležité, aby síť PROFIBUS byla naprosto zdravá a výpočty tak nebyly zkreslené. Druhou překážkou je přítomnost PROFIBUS repeaterů nebo optických převodníků, za které tester bohužel nevidí, tudíž není schopen vykreslit topologii. Z těchto důvodů je třeba brát generování topologie za orientační a spíše používat jiné způsoby tvorby topologie, které učíme na našich školeních.
Pozor: živé měření je možné pouze při rychlostech 500 kbps nebo 1,5 Mbps. U jiných rychlostí je třeba odpojit původní Master.
6) Správce sítě
Správce sítě je nástroj pro ukládání a načítání naměřených dat z osciloskopu, sloupcových grafů a obrázků topologie. Umožňuje přiřazovat názvy segmentům, měřicím bodům a stanicím, které se následně zobrazují v reportech. Funkce Správce sítě je obzvlášť užitečná při měření sítí rozdělených do více segmentů, například pomocí repeaterů, hubů, optických převodníků nebo jiných médií.
Součástí Správce sítě je také tvorba šablon pro opakovaná měření, což zjednodušuje a urychluje pravidelné testování. Pomáhá také při analýze naměřených osciloskopických průběhů tím, že zobrazuje minimální a maximální hodnoty signálu.
Důležité: Jakmile je modul ProfiCore Ultra inicializován, Správce sítě automaticky na pozadí zaznamenává elektrická měření. Tento proces probíhá kontinuálně, a je třeba na něj pamatovat zejména při přesunu ProfiCore Ultra. Záznam měření lze kdykoli zastavit kliknutím na „Zastavit zpracování“ (Stop processing).
7) Simulace Master (ProfiCaptain) – simulátor stanice PROFIBUS MASTER
Simulaci Master stanice lze spustit v různých režimech podle použité verze testeru.
ProfiCaptain je simulátor Master stanice PROFIBUS DP-V0/DP-V1, který nejčastěji oceníte při testování stanic PROFIBUS Slave. Připojíte tester na PROFIBUS SLAVE stanici, zapnete na konektoru zakončení, vyberete si PB rychlost a spustíte simulaci stanice PB MASTER. V osciloskopu a napěťových úrovních vidíte pouze dvě stanice, tester jako MASTER a druhou stanici jako SLAVE. Zkontrolujte signál na stanici SLAVE, rozložte ho na A/B linku a hned víte, zda je port stanice SLAVE v pořádku. Často tímto testem odhalíte chyby na portu Profibus. ProfiCaptain je PROFIBUS DP Master software aplikace, která je určena pro testování, parametrizaci a demontraci PROFIBUS produktů (PLC, PC karty, kabely atd). Pomocí programu ProfiCaptain můžete zmapovat topologii vaší sítě PROFIBUS, detekovat parametry jednotlivé stanice, testovat I/O, ověřit správné nastavení stanic atd. Aplikace ProfiCaptain je určená pro provoz s modulem ProfiCore (nutno zakoupit), který připojíte k PC pomocí kabelu USB.
Oblasti použití programu ProfiCaptain
- Testování PROFIBUS SLAVE stanic
- Testování I/O a nastavení adres stanic
- Předvedení funkcionalit produktů PROFIBUS
- Vzdělávací a výzkumné účely
Hlavní vlastnosti programu ProfiCaptain (simulace MASTER)
- Automatické detekování parametrů sítě PROFIBUS
- detekce Tslot, MaxTSDR, Tset atd.
- doporučení adresy Master
- stále aktualizovaná živá data
- podpora rychlosti 9,6 kbit/s až 12 Mbit/s
- prevence náhlých výpadků
- Podpora funkce Class 2 (pouze u verze testeru 38022)
- nastavování adres stanic Slave
- čtení vstupů/výstupů všech stanic v síti
- konfigurace
- Testování I/O (pouze u verze testeru 38022)
- Monitorování a editace vybraných typů hodnot (bool, hex, decimal, float atd.)
- Funkce Stealing slaves (ukradení stanice Slave) - pouze u verze testeru 38022
- možnost převzetí stanic Slave od stanice Master bez nutnosti tyto stanice vyjmout ze sítě nebo deaktivovat Master
- Konfigurace
- uživatelsky komfortní ovládání programu
- import GSD souborů
- bez ztráty spojení v případě změny parametrů

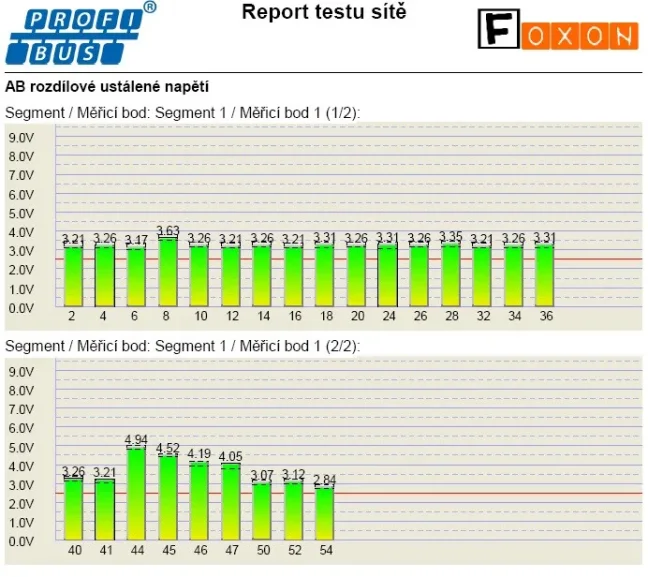

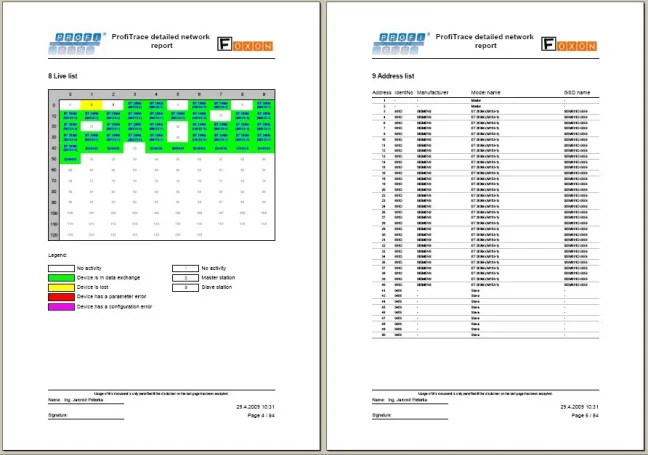

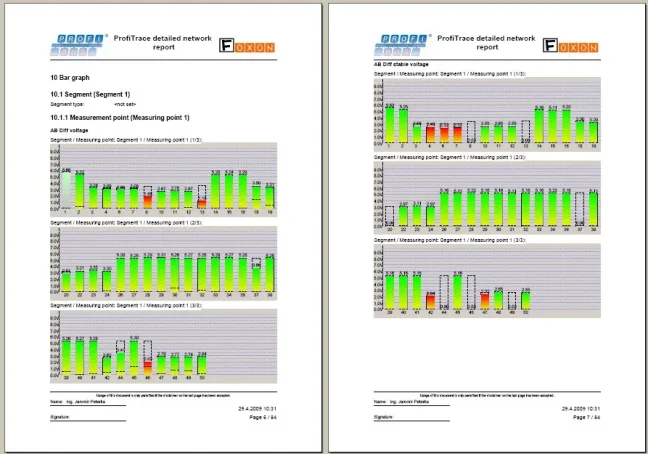

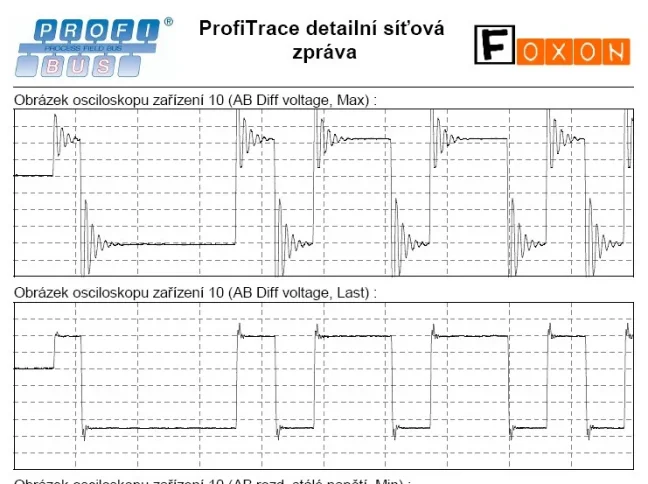

8) Reporty z měření sítě PROFIBUS
Reportovací nástroj umožňuje po skončení měření vygenerovat detailní zprávu s výsledky měření, včetně zobrazení elektrických signálů všech zařízení, jejich vad, topologii sítě, velikosti napětí na stanicích a další informace. Úvod zprávy obsahuje doporučení, zda je síť PROFIBUS schválena k provozu či nikoliv. Reporty slouží zároveň jako předávací protokoly k novým sítím, případně jako revizní dokumentace.
Pro osvojení praktických dovedností a efektivní práci s PROFIBUS sítěmi doporučujeme 2denní školení PROFIBUS – základy, diagnostika a opravy sítě.
Často kladené dotazy (FAQ) – ProfiTrace 2 Ultra Plus
Co je ProfiTrace 2 Ultra Plus?
ProfiTrace 2 Ultra Plus je přenosný tester a analyzátor pro diagnostiku sítí PROFIBUS. Slouží k měření, vyhledávání chyb a analýze komunikace v sítích PROFIBUS DP. Je vhodný pro servis, údržbu, zprovozňování i řešení obtížně dohledatelných poruch v provozu.
Pro jaké sítě je ProfiTrace 2 Ultra Plus určený?
Tato varianta je určená především pro sítě PROFIBUS DP. Oproti variantě Ultra Pro není určená pro měření segmentů PROFIBUS PA.
K čemu ProfiTrace 2 Ultra Plus slouží v praxi?
Pomáhá odhalovat chyby komunikace, nestabilní stanice, problémy se signálem, rušení, chyby parametrů, problémy v topologii i opakující se diagnostická hlášení. Hodí se při uvádění do provozu, pravidelných kontrolách i při hledání příčin náhodných výpadků sítě PROFIBUS DP.
Lze měřit síť za provozu?
Ano. ProfiTrace umožňuje měření za běžného provozu bez nutnosti odstavení sítě. To je důležité hlavně tam, kde se chyby projevují jen občas nebo pod zatížením.
Co umí nástroj LiveList?
LiveList zobrazuje nalezené stanice MASTER a SLAVE v síti a jejich aktuální stav. Umí ukázat například ztracené stanice, chyby konfigurace, chyby parametrů nebo zařízení, se kterými žádný MASTER nekomunikuje. Součástí jsou i komunikační statistiky, například opakované dotazy, poškozené zprávy nebo diagnostická hlášení.
Umí tester zobrazit kvalitu signálu?
Ano. K dispozici je digitální osciloskop ScopeWare pro zobrazení průběhů signálu na vodičích A a B a také bar graph pro přehled napěťových úrovní jednotlivých stanic. Díky tomu lze snáze odhalit slabý signál, odrazy nebo elektromagnetické rušení.
Umí ProfiTrace 2 Ultra Plus zobrazit topologii a vytvořit report?
Ano. Součástí funkcí je topologické skenování sítě a reporting. Výstupy z měření lze uložit a použít pro dokumentaci stavu sítě, předání zákazníkovi nebo porovnání před a po zásahu.
Obsahuje ProfiTrace 2 Ultra Plus simulaci stanice MASTER?
Ano, ale pouze ve zjednodušené podobě. Tester může fungovat jako MASTER hlavně pro diagnostické zprávy nebo pro nastavení adresy stanice SLAVE. Na rozdíl od varianty Ultra Pro nejde o plnou simulaci stanice PROFIBUS MASTER.
Je potřeba externí napájení 230 V?
Ve většině případů ne. Tester se připojuje k počítači přes USB, kterým jdou data i napájení. V praxi tak obvykle stačí notebook a není nutné řešit zásuvku v rozvaděči.
Co je součástí balení Ultra Plus?
Varianta Ultra Plus obsahuje hardware modul ProfiCore, Tap konektor pro připojení do sběrnice PROFIBUS, USB datový a napájecí kabel, USB záložní napájecí kabel, manuál a přenosný kufr.
Je software vázaný na jeden počítač?
Ne. Program ProfiTrace 2 lze nainstalovat na více počítačů. Naměřené záznamy je navíc možné otevřít i bez připojeného hardwarového modulu.
Pro koho je ProfiTrace 2 Ultra Plus vhodný?
Je vhodný pro servisní techniky, systémové integrátory, údržbu a specialisty, kteří řeší diagnostiku sítí PROFIBUS DP. Dává smysl hlavně tam, kde nestačí jen základní kontrola sběrnice a je potřeba jít do hloubky signálu, komunikace a aktivního testování zařízení.
Jaký je rozdíl mezi ProfiTrace 2 Ultra Plus a Ultra Pro?
Ultra Plus je varianta zaměřená na PROFIBUS DP. Oproti Ultra Pro neobsahuje PA Probe Ultra pro měření PROFIBUS PA a neumí plnou simulaci stanice PROFIBUS MASTER. Místo toho nabízí jen zjednodušenou simulaci, kdy tester funguje jako MASTER hlavně pro diagnostické zprávy nebo nastavení adresy SLAVE stanice.
Kdy zvolit Ultra Plus a kdy Ultra Pro?
Ultra Plus zvolte, pokud pracujete pouze se sítěmi PROFIBUS DP a chcete přenosný tester pro běžnou i pokročilejší diagnostiku. Ultra Pro má smysl tam, kde potřebujete navíc měřit PROFIBUS PA nebo využít plnou simulaci MASTERu.
RECENZE ProfiTrace2 - 3. část: Pokročilé funkce analyzátoru
V závěrečné sérii článků o PROFIBUS analyzátoru si mimo jiné ukážeme připojení analyzátorem na PROFIBUS jako Master, následné ovládání Slave stanic, nastavování rychlosti sítě (PROFIBUS na 9,6 kbps jste ještě asi neviděli) a také instalaci a použití pluginů, které tento nástroj posouvají do dalších možností. Recenze od Jaroslava Blažka (blaja.cz).
RECENZE ProfiTrace2 - 2. část: Nejběžnější poruchy PROFIBUSu
Další díl o analyzátoru ProfiTrace2 pro PROFIBUS sítě, ve kterém si ukážeme, jak vypadají nejběžnější poruchy a jak a kde se pomocí analyzátoru zobrazí. Teď teprve začne to zajímavé. Na závěr mám pro vás i nějaká videa, kde přesně uvidíte, jak se signál mění třeba při zkratu na lince a podobně. Recenzi analyzátoru připravil Jaroslav Blažek (blaja.cz).
RECENZE ProfiTrace2 - 1. část: Jak vypadá PROFIBUS síť doopravdy? Pomůže vám analyzátor
PROFIBUS – robustní komunikační síť, kterou najdeme v tisících průmyslových zařízení. Používá se roky a stále hraje důležitou roli v automatizaci. Ale co když se objeví problém? Opravdu stačí sledovat zelená světýlka na periferiích a věřit, že je vše v pořádku? Bohužel ne. Proto se seznamte s recenzemi Jaroslava Blažka na nástroj ProfiTrace2.
PROFIBUS: 3 hříchy a desatero tipů
Průmyslová sběrnice PROFIBUS je velmi tolerantní a spoustu nedokonalostí vám promine. Ale pokud nastane jedna fatální chyba nebo součet více malých, spočítá vám to i s úroky. Proto je dobré této stárnoucí průmyslové síti věnovat péči, i když jsou výpadky zatím sporadické. Budou postupně přibývat. Co radí naši technici? Jak vypadá jejich desateru tipů pro PROFIBUS?
Školíme základy a diagnostiku sítí PROFIBUS | FOXON Academy
Chcete vědět, proč vám průmyslová komunikace vypadává? Umět určit, kde všude se na sběrnici nacházejí chyby, a rychle je odstranit? Jak síť PROFIBUS funguje a jak ji modernizovat a učinit robustnější? To vše se naučíte na školení plném ukázek z praxe
Zvýrazněné položky jsou povinné.
Školení PROFIBUS - základy, diagnostika a opravy sítě, 2 dny
25 410 Kč s DPH
Diagnostika, opravy a monitoring sítí PROFIBUS
od 9 559 Kč s DPH
ProfiHub B5+R PROFIBUS multirepeater
44 830,50 Kč s DPH
ComBricks Standard set pro permanentní měření jedné sítě / segmentu PROFIBUS
78 964,60 Kč s DPH
ComBricks Profi set pro měření až čtyř sítí / segmentů PROFIBUS
187 753,28 Kč s DPH
B1 PROFIBUS DP repeater
11 514,36 Kč s DPH
ProfiHub A5 PROFIBUS multirepeater, IP65
47 315,84 Kč s DPH
ProfiTrace 2 Ultra Pro – PROFIBUS DP/PA tester
154 562,98 Kč s DPH
T1 aktivní zakončení sítě / segmentu PROFIBUS
6 575,14 Kč s DPH
Školení práce s PROFIBUS testerem ProfiTrace2 (1 den)
od 15 609 Kč s DPH
USB Server Megabit 2.0
9 014,50 Kč s DPH
Související11
Školení PROFIBUS - základy, diagnostika a opravy sítě, 2 dny
25 410 Kč s DPH
Diagnostika, opravy a monitoring sítí PROFIBUS
od 9 559 Kč s DPH
ProfiHub B5+R PROFIBUS multirepeater
44 830,50 Kč s DPH
ComBricks Standard set pro permanentní měření jedné sítě / segmentu PROFIBUS
78 964,60 Kč s DPH
ComBricks Profi set pro měření až čtyř sítí / segmentů PROFIBUS
187 753,28 Kč s DPH
B1 PROFIBUS DP repeater
11 514,36 Kč s DPH
ProfiHub A5 PROFIBUS multirepeater, IP65
47 315,84 Kč s DPH
ProfiTrace 2 Ultra Pro – PROFIBUS DP/PA tester
154 562,98 Kč s DPH
T1 aktivní zakončení sítě / segmentu PROFIBUS
6 575,14 Kč s DPH
Školení práce s PROFIBUS testerem ProfiTrace2 (1 den)
od 15 609 Kč s DPH
USB Server Megabit 2.0
9 014,50 Kč s DPH
