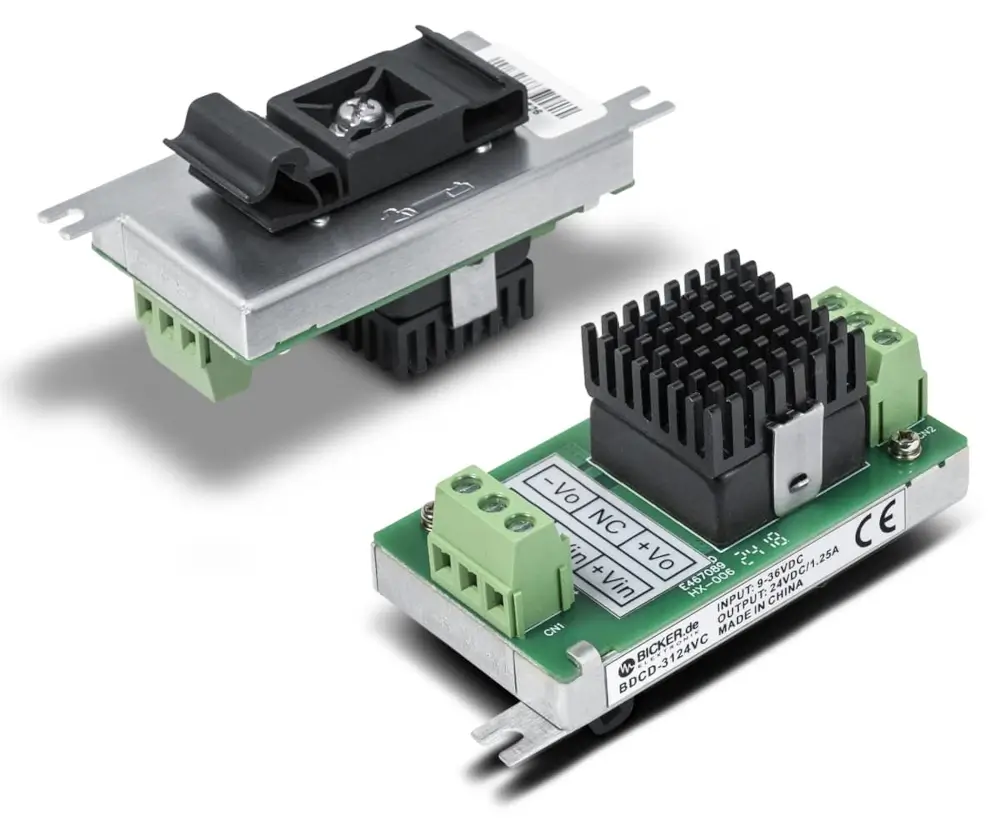

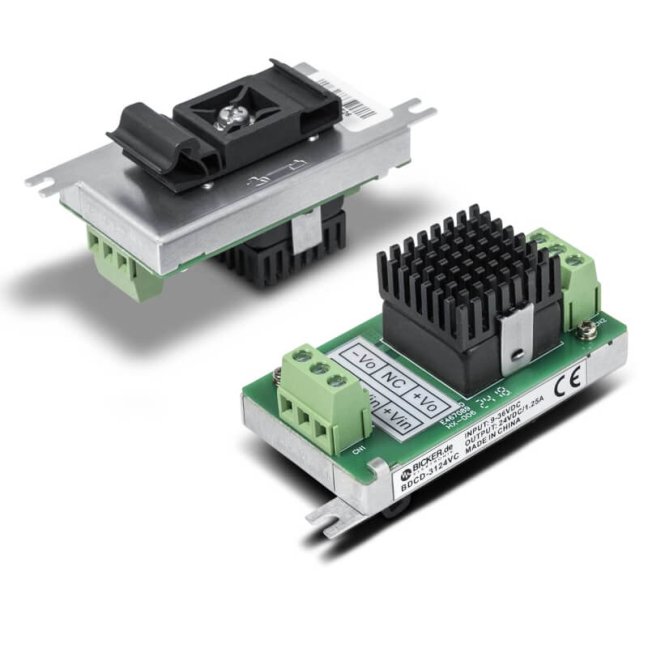

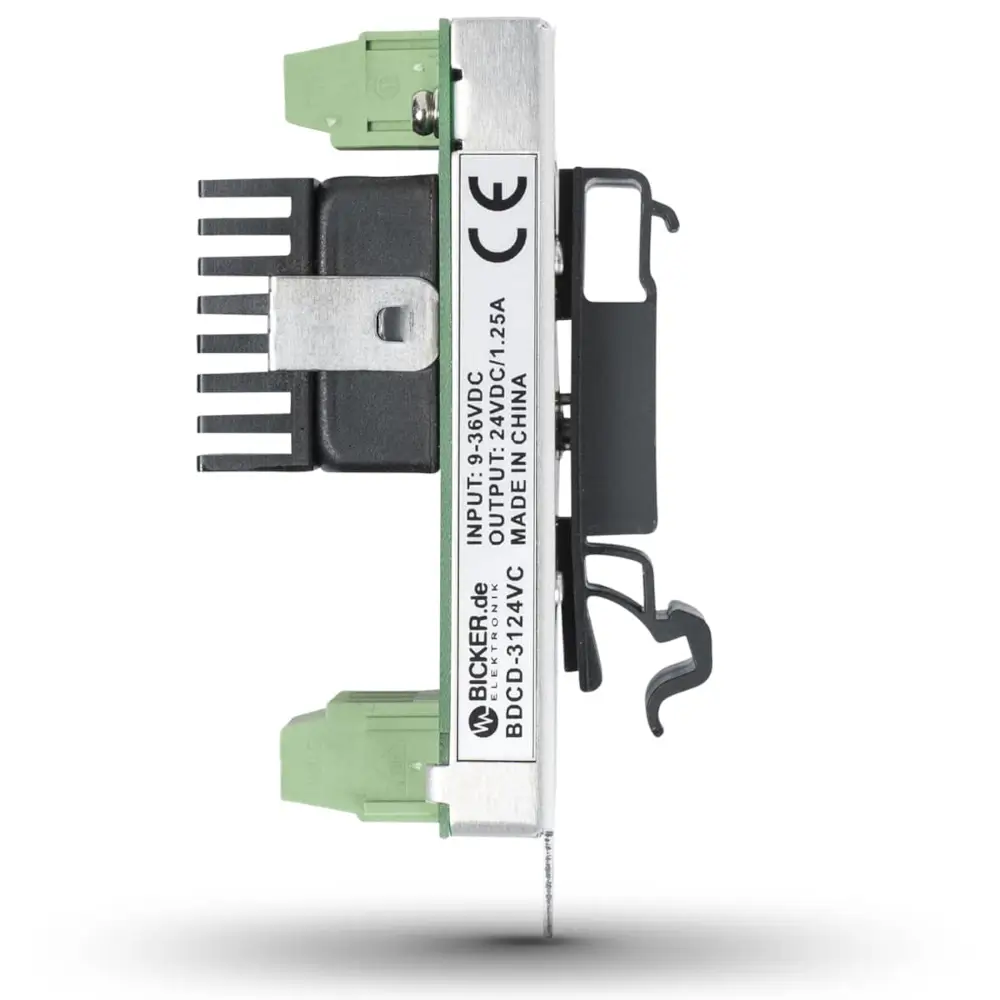

Convertidor de tensión DC/DC Bicker de 30 W (9–36 VDC → 5 / 12 / 24 VDC)
El convertidor de tensión DC/DC Bicker aislado con una potencia de 30 W está diseñado para la conversión de tensión continua en aplicaciones industriales. Proporciona una alimentación segura y estable para dispositivos que requieren un nivel de voltaje diferente al disponible en la línea de alimentación. Un convertidor DC/DC es una solución adecuada cuando se necesita generar otro nivel de tensión estable a partir de una fuente de corriente continua existente sin utilizar una fuente de alimentación adicional.
El convertidor acepta una tensión de entrada de 9–36 VDC y la convierte a una salida de 5 V, 12 V o 24 VDC (según la variante). Esto permite alimentar módulos PLC, sensores, dispositivos de comunicación, routers industriales u otros equipos electrónicos desde una única fuente de alimentación.
¿Por qué elegir el convertidor DC/DC Bicker BDCD-31VC?
- Estabiliza la tensión y protege la electrónica sensible frente a fluctuaciones de alimentación
- Permite alimentar varios dispositivos desde una misma línea de alimentación DC
- Aislamiento galvánico entre entrada y salida (1500 VDC), lo que reduce la transferencia de interferencias y los bucles de tierra
- Amplio rango de entrada de 9–36 VDC (4:1) para su uso en diferentes sistemas de corriente continua
- Encendido/apagado remoto para el control de la alimentación de los dispositivos conectados
- Filtro EMI integrado que reduce la propagación de interferencias electromagnéticas en la línea de alimentación
- Diseño industrial compacto con montaje en carril DIN para una instalación y sustitución sencillas
- La potencia de 30 W permite alimentar dispositivos con mayor consumo o un pequeño grupo de dispositivos
- Diseñado para funcionamiento continuo 24/7 en un amplio rango de temperaturas
- Adecuado también para instalaciones a gran altitud (hasta 5000 m)
Características principales
- Tensión de entrada: 9–36 VDC (4:1)
- Tensión de salida (según la variante): 5 / 12 / 24 VDC
- Potencia: 30 W
- Aislamiento galvánico entrada/salida: 1500 VDC
- Filtro EMI integrado para la supresión de interferencias electromagnéticas
- Protección contra cortocircuito con recuperación automática (auto-recovery)
- Carcasa de aluminio completamente encapsulada con disipador térmico
- Montaje en carril DIN
- Amplio rango de temperatura de funcionamiento: -40 a +85 °C
Aplicaciones típicas
- Alimentación local de módulos de comunicación, routers industriales, pasarelas y convertidores
- Alimentación de módulos PLC, sensores y otros dispositivos electrónicos desde una misma línea DC (9–36 VDC)
- Alimentación estabilizada y aislada galvánicamente para ordenadores de placa única (SBC), módulos de PC industriales y dispositivos embebidos
- Ramas de alimentación separadas para dispositivos con mayor consumo de energía
- Puntos de alimentación descentralizados en armarios eléctricos con espacio limitado
- Aplicaciones que requieren una fuente de alimentación estable y aislada de hasta 30 W
Parámetros básicos de la serie BDCD-31VC
- Tensión de entrada: 9–36 VDC (4:1)
- Potencia: 30 W
- Tensión de salida: según la variante 5 V / 12 V / 24 VDC
- Aislamiento galvánico entrada/salida: sí
- Tensión de aislamiento: 1500 VDC
- Filtro EMI integrado: sí
- Montaje: en carril DIN
- Funcionamiento: apto para funcionamiento continuo 24/7
- Altitud máxima de funcionamiento: 5000 m
- Construcción: carcasa de aluminio totalmente encapsulada con disipador
- Dimensiones (An x Pr x Al): 84,2 x 37,5 x 43,4 mm
- Rango de temperatura de funcionamiento: -40 a +85 °C
- Encendido/apagado remoto:
- ON: 3,5–36 V o entrada sin conectar
- OFF: 0–1,2 V
Variantes y diferencias clave
| Modelo | Tensión de salida | Corriente de salida | Eficiencia | Ajuste de salida (VR) |
|---|---|---|---|---|
| BDCD-3124VC | 24 VDC | 0–1,25 A | 88 % | sin posibilidad de ajuste |
| BDCD-3112VC | 12 VDC | 0–2,5 A | 88 % | ±10 % |
| BDCD-3105VC | 5 VDC | 0–6 A | 89 % | ±10 % |
Preguntas frecuentes sobre los convertidores DC/DC de tensión Bicker BDCD-31VC
¿Qué es el Bicker BDCD-31VC?
Convertidores de tensión DC/DC para carril DIN que convierten 9–36 VDC a una salida estable de 5 V / 12 V / 24 VDC (según la variante) con una potencia de 30 W.
¿Dónde se utiliza el BDCD-31VC?
Para la alimentación local de módulos de comunicación y control o periféricos en armarios eléctricos que requieren una tensión regulada de 5/12/24 VDC (según la variante) incluso cuando la línea de alimentación de entrada 9–36 VDC fluctúa, o cuando se requiere una rama de alimentación galvanicamente aislada.
¿Se puede utilizar el convertidor en funcionamiento paralelo o para cargar baterías?
El convertidor no está diseñado para funcionamiento en paralelo ni para la carga de baterías. Está diseñado como una fuente estabilizada para alimentar dispositivos electrónicos.
¿Por qué elegir un convertidor DC/DC con aislamiento galvánico?
El aislamiento galvánico entre entrada y salida ayuda a separar ramas de alimentación con distintos potenciales y a reducir problemas de bucles de tierra y transferencia de interferencias entre partes de la instalación.
¿Por qué elegir un convertidor DC/DC con filtro EMI?
Un convertidor DC/DC con filtro EMI limita la propagación de interferencias por la línea de alimentación y reduce el riesgo de inestabilidad en dispositivos sensibles dentro del armario eléctrico.
¿Qué variante BDCD-31VC elegir?
Según la tensión de salida requerida por el dispositivo alimentado: BDCD-3105VC (5 V), BDCD-3112VC (12 V), BDCD-3124VC (24 V).

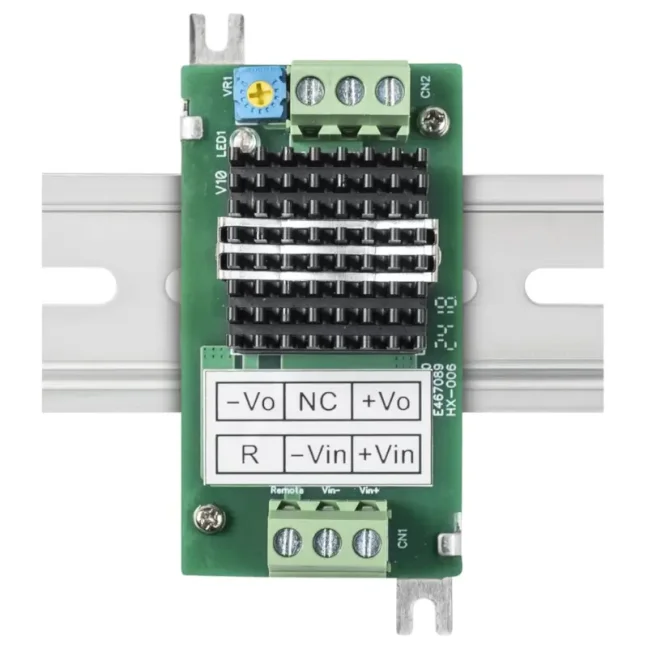

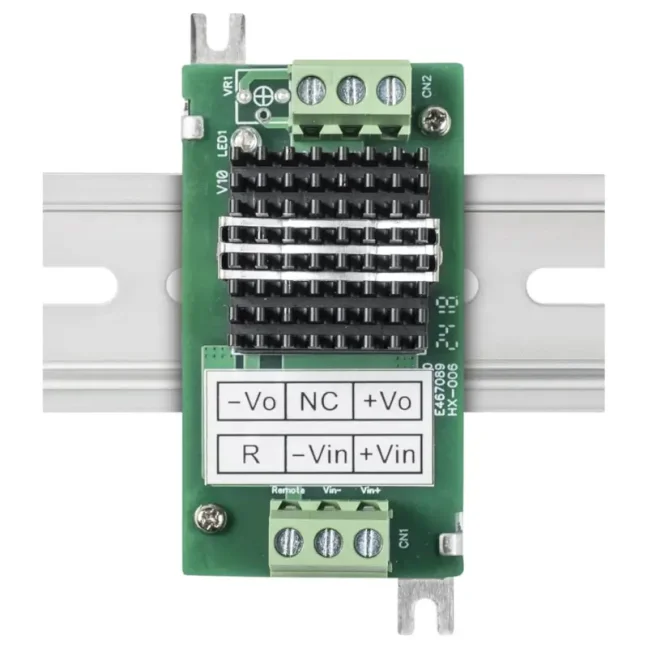

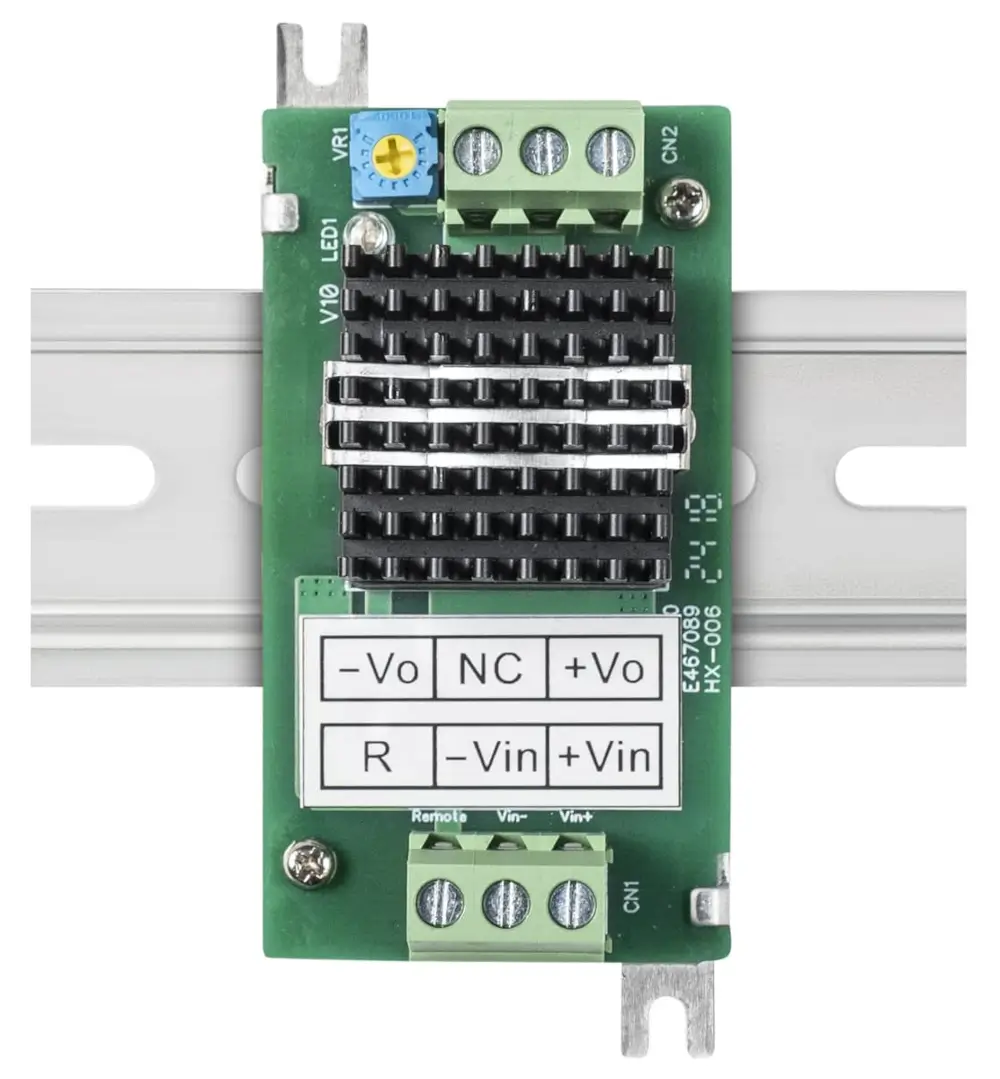

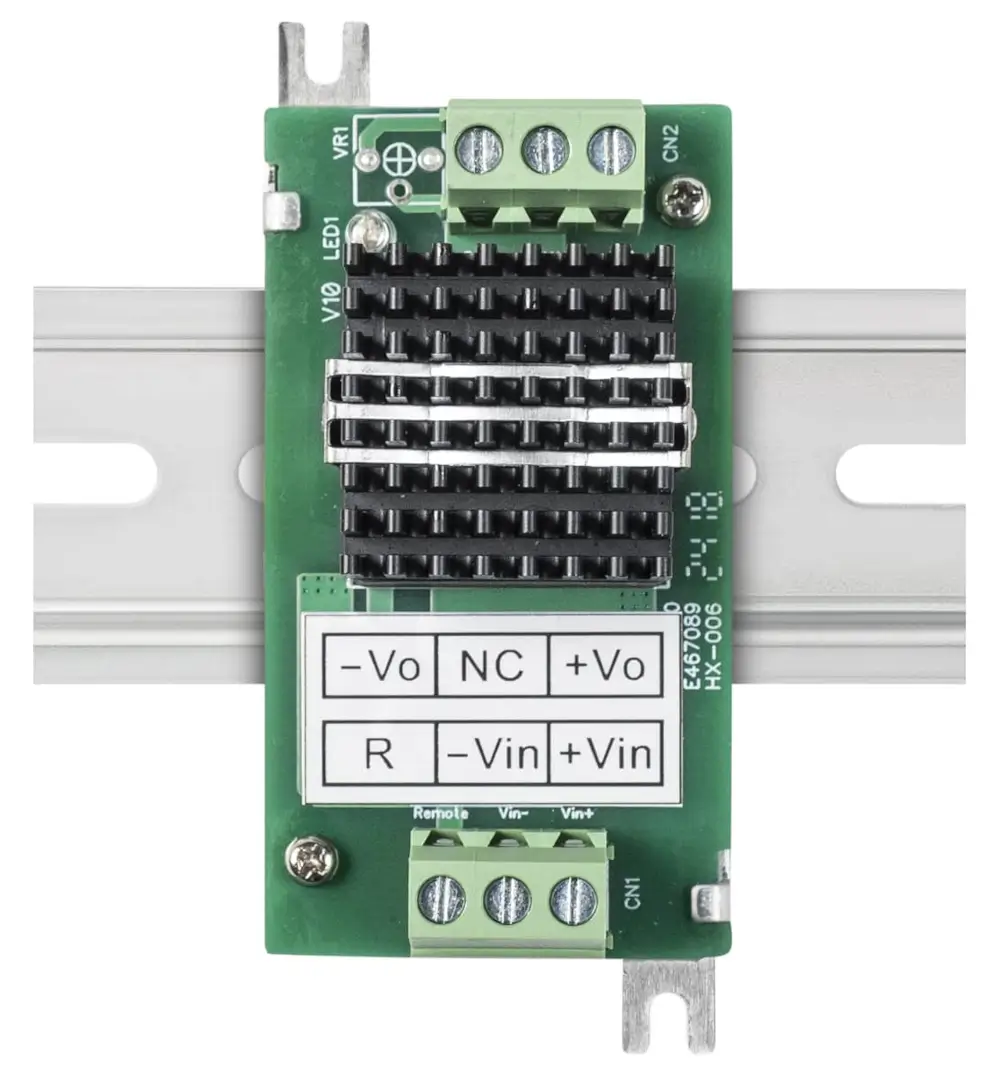

¿Se puede ajustar la tensión de salida (VR/trim)?
Sí, en las variantes de 5 V y 12 V está disponible un ajuste fino de la salida de ±10 %. En la variante de 24 V la salida es fija.
¿Qué rango de temperatura admite el BDCD-31VC?
El rango de temperatura de funcionamiento es de -40 a +85 °C.
La temperatura de almacenamiento es de -55 a +125 °C
¿El convertidor dispone de encendido/apagado remoto?
El convertidor tiene una entrada de control Remote ON/OFF independiente. Para encenderlo se requiere una tensión de 3,5–36 V o un circuito abierto (open circuit); para apagarlo 0–1,2 V.
¿Cómo está protegido el BDCD-31VC contra sobretensión en la entrada?
La entrada incluye protección contra picos breves de sobretensión. El convertidor soporta 50 V durante 100 ms, lo que ayuda a gestionar impulsos de tensión breves en instalaciones de 24 V.
¿Cómo está protegido el BDCD-31VC en caso de cortocircuito en la salida?
El convertidor incluye protección contra cortocircuito en la salida. En caso de cortocircuito limita la salida para evitar daños y vuelve automáticamente al funcionamiento normal una vez eliminada la avería (auto-recovery).
¿Cómo está protegido el BDCD-31VC frente a baja tensión de entrada?
El convertidor incluye protección contra subtensión en la entrada (8,4 V). Si la tensión de entrada cae por debajo de este nivel, el convertidor evita operar fuera del rango permitido, reduciendo el riesgo de inestabilidad en la salida.
¿Cómo está protegido el BDCD-31VC frente a sobrecarga en la salida?
Incluye protección contra sobrecorriente con un umbral de activación entre el 110–170 % de la corriente nominal. Si la carga supera este límite, el convertidor activa la protección y evita una sobrecarga permanente.
¿Cómo está protegido el BDCD-31VC en la entrada?
El fabricante especifica el requisito de un fusible rápido externo de 6 A en la entrada, que debe ser instalado por el usuario para proteger la línea de alimentación (line protection). Este fusible protege la línea y forma parte de la protección general del convertidor.
¿Cómo está protegido el BDCD-31VC contra polaridad inversa en la entrada?
La protección contra polaridad inversa se realiza mediante un componente de protección en la entrada (TVS/Zener) que provoca un cortocircuito cuando la polaridad se invierte. Posteriormente se funde el fusible rápido externo de 6 A instalado por el usuario, desconectando la alimentación y protegiendo el convertidor.
¿Hasta qué altitud se puede operar el convertidor?
La altitud máxima de funcionamiento es de 5000 m.
