WALL IE Compact je priemyselný NAT gateway, Ethernet bridge a firewall na pripojenie strojovej siete k podnikovej sieti. Ponúka 1 port WAN a 1 port LAN s rýchlosťou 100/1000 Mbit/s. Podporuje Basic NAT, NAPT, SNAT a filtrovanie komunikácie podľa nastavených pravidiel. Více

Kód: HEL 700-863-WAL01

630 EUR bez DPH (774,90 EUR Vrátane DPH)
Skladom
ks
(2 ks Skladom)

Rezervace termínu

Chcem ponuku
HELMHOLZ

WALL IE Compact je priemyselný NAT gateway, Ethernet bridge a firewall na pripojenie strojovej siete k podnikovej sieti. Ponúka 1 port WAN a 1 port LAN s rýchlosťou 100/1000 Mbit/s. Podporuje Basic NAT, NAPT, SNAT a filtrovanie komunikácie podľa nastavených pravidiel. Více

Kód: HEL 700-863-WAL01

HELMHOLZ 700-863-WAL01

WALL IE Compact - priemyselný NAT gateway a firewall

WALL IE Compact (700-863-WAL01) prepojí strojovú a podnikovú Ethernet sieť a umožní nastaviť, ktorá komunikácia medzi nimi prejde. Má 1 port WAN a 1 port LAN s rýchlosťou 100/1000 Mbit/s. V režime NAT prekladá IPv4 adresy; v režime Bridge filtruje komunikáciu medzi segmentmi rovnakej IP siete. Sériové stroje s rovnakým adresovaním tak pripojíte bez zmeny ich vnútorných IP adries.

Výber a objednanie WALL IE Compact
Pošlite nám požadovaný počet kusov a opis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.

Dopytovať produkt a konzultáciu
1× WAN + 1× LAN100/1000 Mbit/s
NAT + BridgeBasic NAT, NAPT, SNAT
24 V DC18-30 V DC, IP20

Basic NAT a NAPT

Basic NAT priraďuje vnútornej IP adrese stroja zodpovedajúcu adresu vo vonkajšej sieti. NAPT využíva preklad adries spolu s číslami portov. Prístup k jednotlivým zariadeniam riadia samostatné pravidlá firewallu pre smer WAN do LAN a LAN do WAN.

To sa hodí pri zbere dát z viacerých strojov s rovnakými IP adresami alebo pri pripájaní strojovej podsiete do nadradenej siete. Preklad adries nezabezpečuje šifrovanie prenášaných dát.

Preklad adries a povolenie komunikácie sú dve samostatné nastavenia. Po vytvorení pravidla Basic NAT je prístup z WAN do LAN predvolene blokovaný. Pre požadované spojenia nastavte zodpovedajúce pravidlá firewallu. Komunikácia z LAN do WAN je predvolene povolená a možno ju tiež obmedziť filtrami.

Pripojenie strojovej siete pomocou Basic NAT
Preklad adries medzi podnikovou a strojovou sieťou. PLC s vnútornou adresou 192.168.10.1 je z podnikovej siete dostupné cez priradenú adresu 10.10.1.11.

IP adresy v schémach sú príkladové. Vyobrazenie používa WALL IE Standard; počet a rozmiestnenie portov zodpovedá konkrétnemu modelu uvedenému v záložke Vlastnosti.

Preklad adries medzi podnikovou a strojovou sieťou
Jednotlivé stroje si ponechávajú rovnaké vnútorné IP adresy. Každý WALL IE ich sprístupní pod inými adresami podnikovej siete, takže nie je potrebné meniť adresy zariadení v strojoch.

Odchádzajúca komunikácia cez NAPT

NAPT pre smer LAN do WAN nahrádza zdrojové adresy požiadaviek WAN adresou WALL IE a zabezpečuje priradenie spätných odpovedí. Zariadenia v LAN musia mať pre tento spôsob komunikácie nastavenú LAN adresu WALL IE ako predvolenú bránu. Táto podmienka sa líši od opísaného prístupu z WAN do LAN so zapnutým SNAT, pri ktorom zmena brány cieľového zariadenia nie je potrebná.

SNAT bez zmeny predvolenej brány v stroji

Funkcia SNAT pri povolenom prístupe z WAN do LAN prepíše aj zdrojovú IP adresu na LAN adresu WALL IE. Zariadenie v strojovej sieti potom vracia odpoveď priamo na WALL IE. Pri týchto spojeniach nemusíte v strojovom zariadení meniť predvolenú bránu.

SNAT a presmerovanie portov medzi WAN a LAN
Pri povolenom prístupe z WAN prepíše SNAT zdrojovú adresu na LAN adresu WALL IE. Cieľové zariadenie tak vracia odpoveď priamo na WALL IE bez zmeny svojej predvolenej brány. Zobrazený príklad zároveň využíva presmerovanie portov.

Bridge s filtrovaním komunikácie

V režime Bridge pracuje WALL IE ako prepínač na druhej vrstve. Prepojí oddelené segmenty rovnakej IP siete a zároveň umožní filtrovať pakety podľa pravidiel. Prístup k časti technológie tak obmedzíte bez zavádzania odlišných IP podsietí.

Oddelenie sieťových segmentov v režime Bridge
Podniková aj strojová časť používajú rovnakú podsieť 10.10.1.0/24. WALL IE medzi nimi obmedzuje komunikáciu pomocou nastavených filtrov.

Presmerovanie portov

Presmerovanie portov odovzdá požiadavku na zvolený TCP alebo UDP port rozhrania WAN konkrétnemu zariadeniu a portu v LAN. Napríklad prístup na 10.10.1.1:81 možno presmerovať na 192.168.10.5:80. Pre každú službu nastavíte zodpovedajúce pravidlá prekladu a firewallu.

Presmerovanie TCP a UDP portov medzi WAN a LAN
Cez jednu WAN adresu možno pristupovať k rôznym službám v strojovej sieti. Napríklad požiadavka na 10.10.1.1:81 sa odovzdá zariadeniu 192.168.10.5 na port 80.

Statické smerovanie

Statické trasy určujú ďalšiu bránu pre cieľové podsiete. Uplatnia sa pri prístupe do siete, ktorá nie je priamo pripojená k WALL IE. Návrh musí zahŕňať aj spätnú cestu odpovedí.

Statické smerovanie do ďalších podsietí
Dve strojové podsiete komunikujú cez spoločnú výrobnú sieť. Statické trasy musia zabezpečiť cestu k cieľu aj návrat odpovedí.

Prístup k SIMATIC S7 zo STEP 7 a TIA Portal

Pôvodná adresa PLC 192.168.10.1 v projekte STEP 7
Snímka ukazuje pôvodnú adresu PLC 192.168.10.1 uloženú v projekte STEP 7. Preložená adresa na online prístup z podnikovej siete sa zadáva samostatne.

Pri prístupe z počítača vo WAN na PLC v LAN použijete v režime Basic NAT preloženú adresu PLC. Nadviazanie online spojenia v STEP 7 alebo TIA Portal prispôsobíte prekladu adries. Zabezpečte aj návrat odpovedí cez WALL IE; podľa zapojenia sa nastaví predvolená brána PLC alebo použije SNAT.

Rámce PROFINET RT sa medzi WAN a LAN neprenášajú. V režime NAT medzi rozhraniami neprechádzajú ani broadcasty a multicasty; v režime Bridge možno povoliť odovzdávanie ARP a DCP. Prístup k PLC cez IP preto neposudzujte ako náhradu transparentného prepojenia PROFINET RT.

Pri uvedenom prístupe cez Basic NAT nefunguje vyhľadávanie PLC pomocou funkcie Prístupní účastníci. Preloženú adresu CPU zadajte priamo v nástroji na online prístup. Pri presmerovaní portov cez jednu WAN adresu obmedzuje pevný port TCP 102 prístup zo Simatic Managera alebo TIA Portal na jednu CPU.

Prístup z podnikovej siete na SIMATIC S7 cez WALL IE
Počítač v podnikovej sieti pristupuje na adresu 10.10.1.11. WALL IE ju pomocou Basic NAT preloží na skutočnú adresu PLC 192.168.10.1.

Sieťové a bezpečnostné funkcie

  • Basic NAT, NAPT, presmerovanie portov a SNAT na integráciu strojových sietí.
  • Samostatné pravidlá WAN do LAN a LAN do WAN pre IPv4 adresy, TCP/UDP porty a ICMP; filtrovanie MAC adries pomocou zoznamu povolených alebo blokovaných adries.
  • Statické trasy, DHCP server v LAN vrátane pevných priradení adries a DHCP klient vo WAN.
  • DNS server pre LAN, synchronizácia času cez SNTP a poskytovanie času do LAN cez NTP.
  • FTP helper pre aktívne FTP v režime NAT aj Bridge.
  • Webová konfigurácia cez HTTPS s možnosťou vlastného certifikátu; prístup k webovému rozhraniu je predvolene obmedzený na LAN.
  • Účty admin, it-user a machine-user s rozdielnymi právami; export a import konfigurácie CFG.
  • Syslog pre systémové udalosti a prihlásenia, možnosť odosielania na externý Syslog server; v aktuálnom firmvéri aj logovanie blokovaných paketov.
  • Montáž na DIN lištu; krytie IP20.

Správa IT a údržby

Prístup ku konfigurácii možno rozdeliť medzi správcov podnikovej siete a technikov strojov. Účet admin má plné oprávnenia. Účet it-user pristupuje cez WAN a má vymedzené práva napríklad na nastavenie DHCP klienta, názvu zariadenia, certifikátu alebo vzdialeného Syslog servera. Prístup k správe z WAN je potrebné samostatne povoliť.

Účet machine-user pristupuje iba cez LAN a umožňuje meniť napríklad DHCP server, pravidlá NAT, paketové a MAC filtre alebo statické trasy. Ostatné nastavenia sú pre jednotlivé obmedzené účty dostupné podľa ich pridelených práv.

802.1X a aktuálny firmvér

WALL IE podporuje rolu 802.1X supplicant na strane WAN. Prihlasuje sa tak do podnikovej siete prostredníctvom sieťového prvku a autentizačného servera. Na strane LAN nie je 802.1X podporované. Dostupné metódy zahŕňajú EAP-MD5, EAP-PWD, EAP-TLS, EAP-TTLS a PEAP.

Aktuálne zverejnený firmvér pre WALL IE Compact je V1.00.033. Funkcie 802.1X, NTP relay a rozšírené logovanie sú doložené od verzie V1.00.033. Pri starších zariadeniach najprv overte nainštalovanú verziu.

Pred aktualizáciou exportujte konfiguráciu a vyhraďte servisné okno. Aktualizácia preruší prevádzku zariadenia; počas aktualizácie nevypínajte napájanie. Použite súbor určený presne pre tento model.

Podklady a projektovanie

V záložke Na stiahnutie nájdete aktuálny manuál V14, rýchly návod V18, prospekt, firmvér, históriu zmien a 3D modely STEP. Dokumenty sú označené skutočným jazykom. Projektové makrá výrobcu sú dostupné aj v EPLAN Data Portal.

Pri nasadení obmedzte pravidlá na potrebné spojenia, zmeňte predvolené heslá a udržiavajte firmvér aktuálny. WALL IE je súčasťou segmentácie siete; správne nastavenie firewallu závisí od konkrétnej komunikácie technológie.

WALL IE je určený na oddelenie strojovej a podnikovej siete. Pripojenie k internetu musí byť riešené cez samostatný vhodný router s internetovým firewallom. WALL IE nevykonáva hĺbkovú kontrolu obsahu povolenej komunikácie, teda DPI; povolené služby a ich použitie musia zodpovedať návrhu siete.

Zariadenie a zapojenie

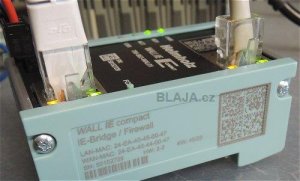

WALL IE Compact - zariadenie, pripojenie a rozmerový výkres

WALL IE Compact - zariadenie, pripojenie a rozmerový výkres

WALL IE Compact - zariadenie, pripojenie a rozmerový výkres

WALL IE Compact - zariadenie, pripojenie a rozmerový výkres

WALL IE Compact - zariadenie, pripojenie a rozmerový výkres

Prečo kúpiť vo FOXONe

Obchodný partner HELMHOLZ

Sme obchodným partnerom spoločnosti HELMHOLZ. Dodávame nové originálne produkty so zárukou.

Skladová dostupnosť a dodanie

Overíme aktuálnu dostupnosť z vlastných a partnerských skladov. Pred objednaním potvrdíme cenu a možný termín dodania konkrétneho modelu.

Výber a technické poradenstvo

Pomôžeme vybrať model, napájanie a príslušenstvo podľa vášho zapojenia a požadovanej komunikácie.

Návrh riešenia a konfigurácia

Preberieme zapojenie a požiadavky aplikácie. Podľa potreby navrhneme vhodnú zostavu a dohodneme rozsah pomoci s konfiguráciou a uvedením do prevádzky.

Viac ako 3 500zákazníkov
Dodávame doviac ako 100 krajín sveta
Expresné dodanie?Preveríme to, ihneď nás kontaktujte.

Nákup a technická konzultácia

Výber a objednanie WALL IE Compact
Pošlite nám požadovaný počet kusov a opis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.

Dopytovať produkt a konzultáciu

WALL IE Compact - technické vlastnosti

Objednávacie číslo výrobcu700-863-WAL01
Názov zariadeniaWALL IE Compact
Obsah dodávkyWALL IE Compact, rýchly návod na uvedenie do prevádzky
WAN / LAN1 port WAN a 1 port LAN s rýchlosťou 100/1000 Mbit/s
Ethernet konektoryRJ45
Sieťové režimyBridge; NAT (Basic NAT, NAPT)
Preklad adriesBasic NAT, NAPT, port forwarding, SNAT
Filtrovanie komunikácieIPv4 adresy, TCP/UDP porty, ICMP; samostatné pravidlá WAN do LAN a LAN do WAN; zoznamy MAC adries
Statické smerovanieÁno
DHCPServer v LAN vrátane pevných priradení; klient vo WAN
DNSServer v LAN
ČasSNTP klient; NTP server v LAN; NTP relay od V1.00.033
802.1XSupplicant na WAN; LAN bez podpory 802.1X; od firmvéru V1.00.033
Metódy EAPEAP-MD5, EAP-PWD, EAP-TLS, EAP-TTLS, PEAP
SprávaResponzívne webové rozhranie HTTPS; vlastný certifikát; predvolený prístup iba z LAN
Používateľské účtyadmin, it-user, machine-user
KonfiguráciaImport a export CFG; jedna aktívna konfigurácia
LogovanieSyslog, externý Syslog server; logovanie blokovaných paketov od V1.00.033
Aktuálny firmvérV1.00.033
ManuálV14, 08.04.2026; pri nových funkciách overte aj históriu firmvéru
PROFINET RT medzi WAN a LANNepodporované
Broadcast a multicastV režime NAT sa medzi WAN a LAN neprenášajú; v Bridge možno povoliť ARP a DCP
FTP helperAktívne FTP v režime NAT aj Bridge
Digitálne vstupyNie sú osadené
Stavové LED4 pre stav zariadenia; 4 pre Ethernet
Napájacie napätie24 V DC; rozsah 18-30 V DC; SELV/PELV
Prúdový odberÚdaj vyžaduje potvrdenie výrobcu: produktová stránka uvádza max. 250 mA pri 24 V DC, manuál V14 max. 140 mA.
Stratový výkonÚdaj vyžaduje potvrdenie výrobcu: produktová stránka uvádza max. 2,4 W, manuál V14 max. 3,3 W.
Prevádzková teplota0 až +60 °C
Preprava a skladovanie-40 až +85 °C
Relatívna vlhkosťAž 95 %, bez kondenzácie
Stupeň znečistenia2
KrytieIP20
MontážDIN lišta; ľubovoľná montážna poloha
Rozmery (hĺbka × šírka × výška)35 × 48,5 × 76 mm
HmotnosťPribližne 105 g
CertifikácieCE
RoHS / REACHÁno / áno
Kapacita Basic NATMax. 128 záznamov
Kapacita presmerovania portovMax. 128 záznamov
Kapacita paketových filtrovMax. 128 pravidiel pre každý smer: WAN do LAN a LAN do WAN

Pre funkcie závislé od firmvéru použite verziu uvedenú v tabuľke alebo novšiu. Základná prenosová rýchlosť portu nie je zárukou priepustnosti firewallu pre ľubovoľnú konfiguráciu.
