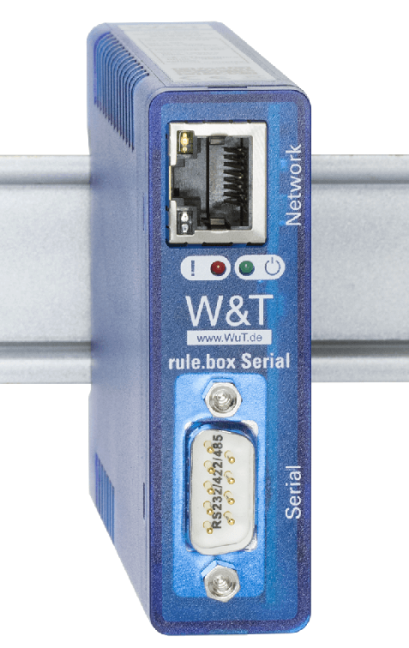

rule.box RS232/422/485 pre lokálne spracovanie údajov v Node-RED
W&T rule.box RS232/422/485 58920 je priemyselné zariadenie s predinštalovaným Node-RED. Umožňuje vytvárať dátové a automatizačné toky, zobrazovať hodnoty na riadiacom paneli a ukladať ich lokálne bez potreby samostatného počítača.
Potrebujete vybrať alebo objednať W&T 58920? Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Využijete ju na zber, úpravu a prenos údajov medzi sieťovými zariadeniami a aplikáciami. Toky Node-RED sa zostavujú v prehliadači; výsledné správanie určuje konfigurácia, použité uzly a pripojené systémy.
Technické parametre W&T 58920
Sieťové rozhranie
1 x 100/1000BaseT s automatickým rozpoznaním/Auto-MDIX, RJ45
Sériový port
1 x voliteľné rozhranie RS232/422/485 DB9, samec 50 až 115 200 baudov
Režimy sériového rozhrania
RS232 RS422, štvorvodičové, master zbernice RS485, štvorvodičové, master zbernice RS485, štvorvodičové, automatické riadenie RS485, dvojvodičové, automatické riadenie
Napájacie napätie
Napájanie cez Ethernet (PoE) alebo 24 až 48 V DC (+/-10 %) na skrutkovú svorku
Pripojenie napájania
Odnímateľná skrutková svorkovnica
Odber prúdu
PoE triedy 2 (3,84 až 6,49 W) a typ. 140 mA pri 24 V DC s externým napájaním
Sériový port DB9 je prepínateľný medzi rozhraniami RS232, RS422 a RS485. Prenosová rýchlosť je 50 až 115 200 Bd. Ide o jeden port, nie o tri nezávislé rozhrania.
Súčasťou platformy sú Node-RED, databáza MariaDB a MQTT broker Mosquitto. Dáta je možné ukladať do súborov, do databázy MariaDB alebo do SQLite.
Vstavaná pamäť obsahuje 4 GB eMMC a 1 GB RAM DDR3. Celá kapacita úložiska nie je voľným priestorom pre aplikácie; časť využíva systém a nainštalovaný softvér.
Záložné kondenzátory umožňujú riadené vypnutie pri odpojení napájania. Táto funkcia nenahrádza UPS na zabezpečenie nepretržitej prevádzky.
Verzie predinštalovaného softvéru uvedené v technickej tabuľke sú údaje spoločnosti W&T pre tento model. Pri práci so súčasným zariadením overte konkrétny firmware a dostupnosť potrebných uzlov.
Uvedenie do prevádzky a príslušenstvo
Pripojte sieť a napájanie, pomocou WuTility nastavte sieťové parametre a otvorte webovú správu. Pripravte tok Node-RED pre konkrétne zdroje údajov, otestujte správanie pri výpadku spojenia a zabezpečte zálohovanie vlastnej konfigurácie.
Obsah dodávky
rule.box RS232/422/485
Príručka rýchleho spustenia
Často kladené otázky
Aké lokálne rozhranie má táto verzia?
Sériový port DB9 je prepínateľný medzi rozhraniami RS232, RS422 a RS485. Prenosová rýchlosť je 50 až 115 200 Bd. Ide o jeden port, nie o tri nezávislé rozhrania.
Potrebujem samostatný počítač na spustenie Node-RED?
Node-RED beží priamo v zariadení. Počítač s prehliadačom slúži na vytváranie a správu aplikácií.
Udržia kondenzátory aplikáciu v prevádzke počas dlhého výpadku?
Nie. Slúži na riadené vypnutie. Pre nepretržitú prevádzku je potrebné zodpovedajúce záložné napájanie.
