rule.box Digital pre lokálne spracovanie údajov v Node-RED

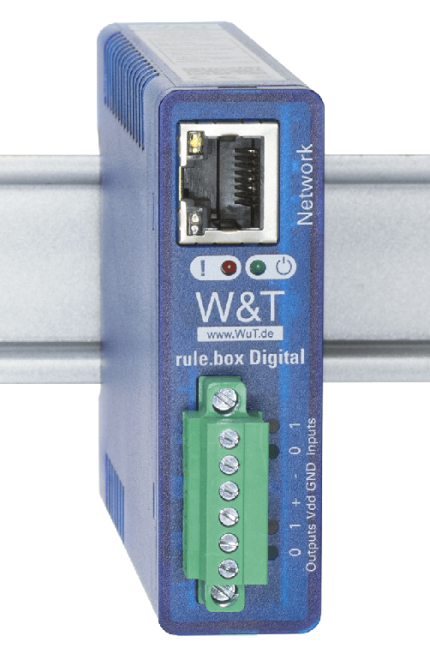

W&T rule.box Digital 57920 je priemyselné zariadenie s predinštalovaným Node-RED. Umožňuje vytvárať dátové a automatizačné toky, zobrazovať hodnoty na riadiacom paneli a ukladať ich lokálne bez potreby samostatného počítača.
Potrebujete vybrať alebo objednať produkt W&T 57920? Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Využijete ju na zber, úpravu a prenos údajov medzi sieťovými zariadeniami a aplikáciami. Toky Node-RED sa zostavujú v prehliadači; výsledné správanie určuje konfigurácia, použité uzly a pripojené systémy.
Technické parametre W&T 57920
Sieťové rozhranie
1 x 100/1000BaseT s automatickým rozpoznaním/Auto-MDIX, RJ45
Digitálne výstupy
2× digitálny výstup, 6–30 V, 500 mA Max. celkový prúd 1 A Ochrana proti skratu
Digitálne vstupy
2× digitálny vstup Maximálne vstupné napätie ±30 V V tomto rozsahu ochrana proti prepólovaniu Spínacia prahová hodnota 8 V ± 1,5 V Prúd v zapnutom stave = 2,2 mA Integrovaný 32-bitový čítač
Napájacie napätie
Napájanie cez Ethernet (PoE) alebo 24 až 48 V DC (+/-10 %) na skrutkovú svorku
Pripojenie napájania
Odnímateľná skrutková svorkovnica
Odber prúdu
PoE triedy 2 (3,84 až 6,49 W) a typ. 140 mA pri 24 V DC s externým napájaním
Signalizácia
LED diódy pre stav systému, chyby, stav siete a stavy vstupov/výstupov
Plastové puzdro s integrovaným uchytením na DIN lištu 105 × 22 × 75 mm (D × Š × V)
Hmotnosť
cca 120 g
Skladovacia teplota
-40 až +70 °C
Prevádzková teplota
0 až 60 °C
Povolená relatívna vlhkosť
0 až 95 % relatívnej vlhkosti, bez kondenzácie
Obsah dodávky
rule.box Digital 2xIn, 2xOut Príručka rýchleho spustenia
Rozhrania a lokálne aplikácie
Dva digitálne vstupy a dva tranzistorové výstupy pripájajú lokálne signály priamo do tokov Node-RED. Výstupy majú prúd až 500 mA, celkovo najviac 1 A.
Súčasťou platformy sú Node-RED, databáza MariaDB a MQTT broker Mosquitto. Dáta je možné ukladať do súborov, do databázy MariaDB alebo do SQLite.
Vstavaná pamäť obsahuje 4 GB eMMC a 1 GB RAM DDR3. Celá kapacita úložiska nie je voľným priestorom pre aplikácie; časť využíva systém a nainštalovaný softvér.
Záložné kondenzátory umožňujú riadené vypnutie pri odpojení napájania. Táto funkcia nenahrádza UPS na zabezpečenie nepretržitej prevádzky.
Verzie predinštalovaného softvéru uvedené v technickej tabuľke sú údaje spoločnosti W&T pre tento model. Pri práci so súčasným zariadením overte konkrétny firmware a dostupnosť potrebných uzlov.
Uvedenie do prevádzky a príslušenstvo
Pripojte sieť a napájanie, pomocou WuTility nastavte sieťové parametre a otvorte webovú správu. Pripravte tok Node-RED pre konkrétne zdroje údajov, otestujte správanie pri výpadku spojenia a zabezpečte zálohovanie vlastnej konfigurácie.
Obsah dodávky
rule.box Digital 2xIn, 2xOut
Príručka rýchleho spustenia
Často kladené otázky
Aké lokálne rozhranie má táto verzia?
Dva digitálne vstupy a dva tranzistorové výstupy pripájajú lokálne signály priamo do tokov Node-RED. Výstupy majú prúd až 500 mA, celkovo najviac 1 A.
Potrebujem samostatný počítač na spustenie Node-RED?
Node-RED beží priamo v zariadení. Počítač s prehliadačom slúži na vytváranie a správu aplikácií.
Udržia kondenzátory aplikáciu v prevádzke počas dlhého výpadku?
Nie. Slúži na riadené vypnutie. Pre nepretržitú prevádzku je potrebné zodpovedajúce záložné napájanie.
