HMS Anybus EtherMIRROR 10/100 - merací bod PROFINET
HMS Anybus EtherMIRROR 10/100 (513-00031) - permanentný merací bod pre PROFINET a Industrial Ethernet, 10 / 100 Mbit/s. 2 sieťové a 2 monitorovacie porty RJ45. Napájanie je potrebné pre monitorovacie výstupy. Více
Kód: 513-00031
HMS Anybus EtherMIRROR 10/100 (513-00031) - permanentný merací bod pre PROFINET a Industrial Ethernet, 10 / 100 Mbit/s. 2 sieťové a 2 monitorovacie porty RJ45. Napájanie je potrebné pre monitorovacie výstupy. Více
Kód: 513-00031
EtherMIRROR 10/100 - Merací bod PROFINET pre siete 10/100 Mbit/s
Dva sieťové porty · dva monitorovacie výstupy · pasívny záznam komunikácie
HMS Anybus EtherMIRROR 10/100 (513-00031) je permanentný merací bod na pasívnu diagnostiku priemyselného Ethernetu a sietí PROFINET. Vkladá sa do sledovaného prepojenia a sprístupní oba smery komunikácie diagnostickému zariadeniu. Po inštalácii pripojíte meraciu zostavu k monitorovacím portom bez rozpojenia prevádzkovej trasy.
Pošlite rýchlosť a topológiu siete. Overíme merací bod, káble aj diagnostickú zostavu.

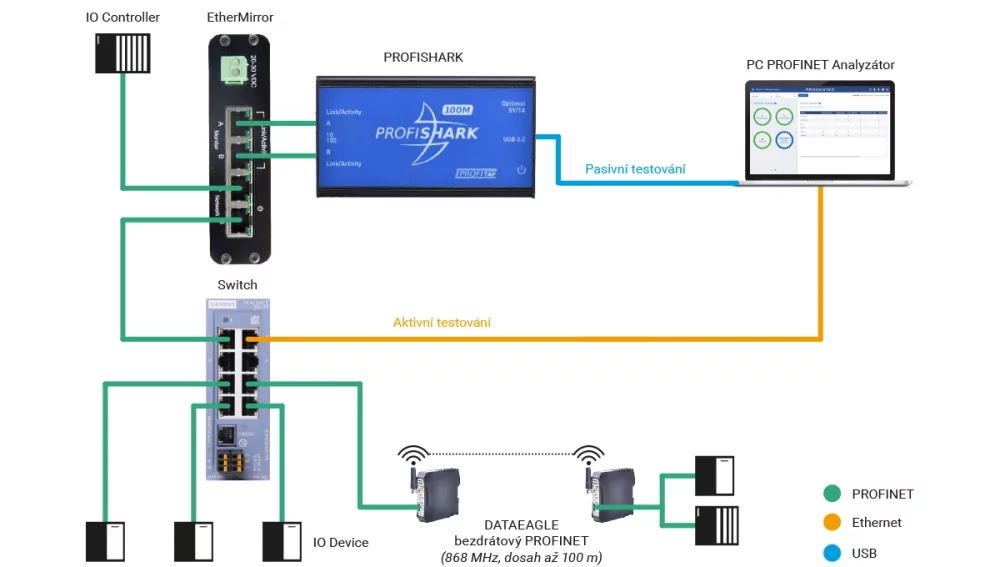

Umiestnenie medzi PLC a nadväzujúcou sieťou
Merací bod odporúčame umiestniť medzi PLC (IO Controller) a prvý switch. Umožní sledovať prevádzku, ktorá týmto prepojením skutočne prechádza. Pre diagnostiku inej časti siete vyberte zodpovedajúce prepojenie; jeden merací bod automaticky nevidí všetku komunikáciu za ostatnými portmi switchov.
Prvé vloženie meracieho bodu do prevádzkovej trasy vyžaduje rozpojenie kábla, preto montáž naplánujte do vhodného servisného okna. Následné pripájanie a odpájanie diagnostického zariadenia už prebieha cez monitorovacie porty. Prevádzkové káble pri meraní zostávajú zapojené.
Sieťové porty a monitorovacie výstupy
Porty Network A a Network B patria do prevádzkovej káblovej trasy. Výstupy Monitor A a Monitor B pripojte k dvom vstupom kompatibilnej meracej zostavy. Každý monitorovací port odovzdáva jeden smer komunikácie. Sú iba výstupné; nemožno ich použiť ako ďalšie porty switchov ani cez ne odosielať prevádzkové dáta do siete.

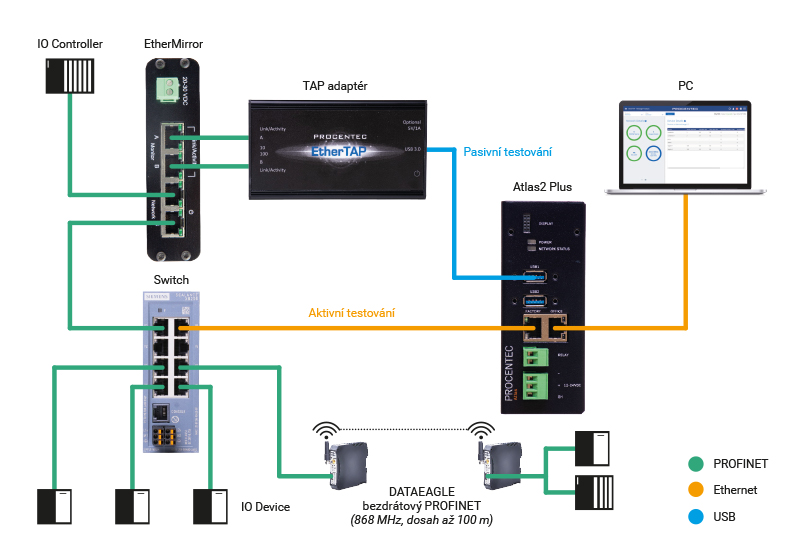

Pripojenie TAP adaptéra alebo diagnostického počítača
Pre sledované prepojenie použite ethernetový kábel Cat5 alebo vyšší a konektory vhodné pre dané prostredie. Táto verzia podporuje 10 a 100 Mbit/s. Pre gigabitovú trasu vyberte EtherMIRROR 1G, zodpovedajúcu 8-žilovú kabeláž a gigabitovú meraciu zostavu.
V zostave PNT PROFINET Tool s priemyselným počítačom NODKA sa oba monitorovacie výstupy pripájajú k dvom ethernetovým rozhraniam počítača. Zapojenie, káble a nastavenie záznamu overte pre konkrétnu kombináciu. Alternatívou je vhodný TAP adaptér, ktorý oba smery odovzdá analyzátoru.




Napájanie a zachovanie prevádzkového spojenia
EtherMIRROR 10/100 sa napája napätím 20-30 VDC cez 2-pólovú svorkovnicu. Prevádzkové porty Network sú prepojené aj bez napájania a jeho výpadok túto trasu nepreruší. Monitorovacie výstupy však napájanie potrebujú; bez neho sa dáta do diagnostického zariadenia neodovzdávajú.
Záznam komunikácie a vyhodnotenie
Merací bod odovzdáva kópiu komunikácie. Zoznam staníc, cykly, alarmy, vyťaženie alebo záznam paketov vyhodnocuje pripojený analyzátor a jeho softvér. Rozsah výsledkov a presnosť merania jitteru závisia aj od použitého záznamového rozhrania a časových značiek.
Oproti bežnému zrkadleniu na switchi poskytuje TAP prístup k prevádzke na konkrétnom fyzickom prepojení. Zrkadlený port switchov má obmedzenú kapacitu; pri zlúčení oboch smerov plne vyťaženej linky hrozí strata kópií paketov. Pre presné časové meranie vyberte zodpovedajúci TAP adaptér a analyzátor.
Technické parametre EtherMIRROR 10/100
| Výrobca / značka | HMS Anybus |
|---|---|
| Objednávacie číslo | 513-00031 |
| Model | EtherMIRROR 10/100 |
| Prenosové rýchlosti | 10 / 100 Mbit/s |
| Prevádzkové porty | 2× RJ45 |
| Monitorovacie porty | 2× RJ45, samostatný výstup pre každý smer |
| Duplex | Half duplex / full duplex |
| Spôsob merania | Pasívna kópia komunikácie pre externý analyzátor |
| Konfigurácia meracieho bodu | Bez konfigurácie IP adresy a bez úpravy programu PLC |
| Napájanie | 20-30 VDC, stabilizované |
| Redundantné napájanie | Nie, jeden napájací vstup |
| Odber pri 24 VDC | 50 mA |
| Ochrana proti prepólovaniu | Áno |
| Prierez napájacieho vodiča | < 2,5 mm² |
| Úplný výpadok napájania | Prevádzkové spojenie Network zostáva zachované |
| Monitorovanie bez napájania | Nie |
| Prevádzková teplota | 0 až +70 °C |
| Skladovacia teplota | -40 až +120 °C |
| Relatívna vlhkosť | 10-95 %, bez kondenzácie |
| Krytie | IP20 |
| Materiál puzdra | Hliník |
| Montáž | DIN lišta 35 mm, držiak je súčasťou |
Obsah dodávky
EtherMIRROR 10/100 s držiakom na DIN lištu. Konkrétny obsah dodávky potvrdíme v ponuke. TAP adaptér, diagnostický počítač, softvér, napájací zdroj a prepojovacie káble sú samostatné položky.
Pripojenie a prevádzka
Musím pri každom meraní rozpojiť sieť?
Prvé vloženie meracieho bodu do prevádzkovej trasy vyžaduje rozpojenie kábla, preto montáž naplánujte do vhodného servisného okna. Následné pripájanie a odpájanie diagnostického zariadenia už prebieha cez monitorovacie porty. Prevádzkové káble pri meraní zostávajú zapojené.
Kam umiestniť merací bod?
Merací bod odporúčame umiestniť medzi PLC (IO Controller) a prvý switch. Umožní sledovať prevádzku, ktorá týmto prepojením skutočne prechádza. Pre diagnostiku inej časti siete vyberte zodpovedajúce prepojenie; jeden merací bod automaticky nevidí všetku komunikáciu za ostatnými portmi switchov.
Čo sa stane pri výpadku napájania?
EtherMIRROR 10/100 sa napája napätím 20-30 VDC cez 2-pólovú svorkovnicu. Prevádzkové porty Network sú prepojené aj bez napájania a jeho výpadok túto trasu nepreruší. Monitorovacie výstupy však napájanie potrebujú; bez neho sa dáta do diagnostického zariadenia neodovzdávajú.
Ako pripojiť oba smery komunikácie?
Porty Network A a Network B patria do prevádzkovej káblovej trasy. Výstupy Monitor A a Monitor B pripojte k dvom vstupom kompatibilnej meracej zostavy. Každý monitorovací port odovzdáva jeden smer komunikácie. Sú iba výstupné; nemožno ich použiť ako ďalšie porty switchov ani cez ne odosielať prevádzkové dáta do siete.
Dá sa merať gigabitová sieť?
Pre sledované prepojenie použite ethernetový kábel Cat5 alebo vyšší a konektory vhodné pre dané prostredie. Táto verzia podporuje 10 a 100 Mbit/s. Pre gigabitovú trasu vyberte EtherMIRROR 1G, zodpovedajúcu 8-žilovú kabeláž a gigabitovú meraciu zostavu.
Prečo si objednať u spoločnosti FOXON
Pomôžeme pripraviť meracie miesto aj zostavu na jednorazovú diagnostiku alebo permanentný monitoring. Pošlite topológiu, rýchlosť siete a opis riešeného problému.
Výber miesta merania
Vyberieme prepojenie, na ktorom bude vidieť komunikáciu potrebnú na konkrétnu diagnostiku.
Celá meracia zostava
Overíme merací bod, potrebné káble, TAP adaptér a analyzátor.
Diagnostika PROFINET
Pomôžeme s vyhodnotením cyklov, alarmov, záznamu komunikácie a príčin výpadkov.
Praktické zapojenie
Prejdeme prevádzkové a monitorovacie porty, napájanie a vhodné servisné okno na montáž.
Česká technická podpora
Preberieme meranie na konkrétnom stroji a požiadavky na dlhodobý dohľad.
Oficiálny distribútor od roku 2007
FOXON je oficiálnym distribútorom HMS Anybus (predtým PROCENTEC) od roku 2007. Pomôžeme s výberom aj technickou podporou.
Technické listy a návod na zapojenie
V záložke Na stiahnutie nájdete technické listy pre presné objednávacie číslo a návod na inštaláciu a pripojenie. Pred montážou overte prevádzkové podmienky a spôsob zapojenia diagnostického zariadenia.
Otvoriť súbory na stiahnutieTechnické vlastnosti EtherMIRROR 10/100
HMS Anybus / 513-00031
Sieť a diagnostika
| Výrobca / značka | HMS Anybus |
|---|---|
| Objednávacie číslo | 513-00031 |
| Model | EtherMIRROR 10/100 |
| Prenosové rýchlosti | 10 / 100 Mbit/s |
| Prevádzkové porty | 2× RJ45 |
| Monitorovacie porty | 2× RJ45, samostatný výstup pre každý smer |
| Duplex | Half duplex / full duplex |
| Spôsob merania | Pasívna kópia komunikácie pre externý analyzátor |
| Konfigurácia meracieho bodu | Bez konfigurácie IP adresy a bez úpravy programu PLC |
Napájanie a správanie pri výpadku
| Napájanie | 20-30 VDC, stabilizované |
|---|---|
| Redundantné napájanie | Nie, jeden napájací vstup |
| Odber pri 24 VDC | 50 mA |
| Ochrana proti prepólovaniu | Áno |
| Prierez napájacieho vodiča | < 2,5 mm² |
| Úplný výpadok napájania | Prevádzkové spojenie Network zostáva zachované |
| Monitorovanie bez napájania | Nie |
Mechanické a prevádzkové podmienky
| Prevádzková teplota | 0 až +70 °C |
|---|---|
| Skladovacia teplota | -40 až +120 °C |
| Relatívna vlhkosť | 10-95 %, bez kondenzácie |
| Krytie | IP20 |
| Materiál puzdra | Hliník |
| Montáž | DIN lišta 35 mm, držiak je súčasťou |
Prevádzkové a monitorovacie porty
Porty Network A a Network B patria do prevádzkovej káblovej trasy. Výstupy Monitor A a Monitor B pripojte k dvom vstupom kompatibilnej meracej zostavy. Každý monitorovací port odovzdáva jeden smer komunikácie. Sú iba výstupné; nemožno ich použiť ako ďalšie porty switchov ani cez ne odosielať prevádzkové dáta do siete.
Napájanie a dĺžky káblov
EtherMIRROR 10/100 sa napája napätím 20-30 VDC cez 2-pólovú svorkovnicu. Prevádzkové porty Network sú prepojené aj bez napájania a jeho výpadok túto trasu nepreruší. Monitorovacie výstupy však napájanie potrebujú; bez neho sa dáta do diagnostického zariadenia neodovzdávajú.
Pre sledované prepojenie použite ethernetový kábel Cat5 alebo vyšší a konektory vhodné pre dané prostredie. Táto verzia podporuje 10 a 100 Mbit/s. Pre gigabitovú trasu vyberte EtherMIRROR 1G, zodpovedajúcu 8-žilovú kabeláž a gigabitovú meraciu zostavu.
Výber a umiestnenie meracieho bodu
Musím pri každom meraní rozpojiť sieť?
Prvé vloženie meracieho bodu do prevádzkovej trasy vyžaduje rozpojenie kábla, preto montáž naplánujte do vhodného servisného okna. Následné pripájanie a odpájanie diagnostického zariadenia už prebieha cez monitorovacie porty. Prevádzkové káble pri meraní zostávajú zapojené.
Kam umiestniť merací bod?
Merací bod odporúčame umiestniť medzi PLC (IO Controller) a prvý switch. Umožní sledovať prevádzku, ktorá týmto prepojením skutočne prechádza. Pre diagnostiku inej časti siete vyberte zodpovedajúce prepojenie; jeden merací bod automaticky nevidí všetku komunikáciu za ostatnými portmi switchov.
Čo sa stane pri výpadku napájania?
EtherMIRROR 10/100 sa napája napätím 20-30 VDC cez 2-pólovú svorkovnicu. Prevádzkové porty Network sú prepojené aj bez napájania a jeho výpadok túto trasu nepreruší. Monitorovacie výstupy však napájanie potrebujú; bez neho sa dáta do diagnostického zariadenia neodovzdávajú.
Ako pripojiť oba smery komunikácie?
Porty Network A a Network B patria do prevádzkovej káblovej trasy. Výstupy Monitor A a Monitor B pripojte k dvom vstupom kompatibilnej meracej zostavy. Každý monitorovací port odovzdáva jeden smer komunikácie. Sú iba výstupné; nemožno ich použiť ako ďalšie porty switchov ani cez ne odosielať prevádzkové dáta do siete.
Meranie a kompatibilita
Dá sa merať gigabitová sieť?
Pre sledované prepojenie použite ethernetový kábel Cat5 alebo vyšší a konektory vhodné pre dané prostredie. Táto verzia podporuje 10 a 100 Mbit/s. Pre gigabitovú trasu vyberte EtherMIRROR 1G, zodpovedajúcu 8-žilovú kabeláž a gigabitovú meraciu zostavu.
Je merací bod zároveň analyzátor?
Merací bod odovzdáva kópiu komunikácie. Zoznam staníc, cykly, alarmy, vyťaženie alebo záznam paketov vyhodnocuje pripojený analyzátor a jeho softvér. Rozsah výsledkov a presnosť merania jitteru závisia aj od použitého záznamového rozhrania a časových značiek.
Možno monitorovacie porty použiť pre ďalšie zariadenia?
Porty Network A a Network B patria do prevádzkovej káblovej trasy. Výstupy Monitor A a Monitor B pripojte k dvom vstupom kompatibilnej meracej zostavy. Každý monitorovací port odovzdáva jeden smer komunikácie. Sú iba výstupné; nemožno ich použiť ako ďalšie porty switchov ani cez ne odosielať prevádzkové dáta do siete.
Treba zmeniť program PLC?
Nie. Merací bod nie je riadiaca stanica ani prevodník protokolu. Pre jeho funkciu sa nepridáva zariadenie do projektu PLC ani nenastavuje IP adresa. Samostatné nastavenie vyžaduje použitý analyzátor alebo záznamový softvér.
Prevádzka a technická podpora
Aký je rozdiel oproti zrkadleniu portu switcha?
Oproti bežnému zrkadleniu na switchi poskytuje TAP prístup k prevádzke na konkrétnom fyzickom prepojení. Zrkadlený port switchov má obmedzenú kapacitu; pri zlúčení oboch smerov plne vyťaženej linky hrozí strata kópií paketov. Pre presné časové meranie vyberte zodpovedajúci TAP adaptér a analyzátor.
Je podporované napájanie zariadení cez PoE?
Podporu priechodzieho PoE overte pre presný merací bod a konkrétne zapojenie. Samotný konektor RJ45 ani externé napájanie meracieho bodu nepotvrdzujú, že ho možno použiť v ľubovoľnej trase PoE.
Čo obsahuje dodávka?
EtherMIRROR 10/100 s držiakom na DIN lištu. Konkrétny obsah dodávky potvrdíme v ponuke. TAP adaptér, diagnostický počítač, softvér, napájací zdroj a prepojovacie káble sú samostatné položky.
Čo poslať pre výber meracej zostavy?
Pošlite topológiu a rýchlosť siete, typ PLC a switchov, zamýšľané miesto merania a požadované výsledky. Doplníme vhodný merací bod, káble, TAP adaptér alebo diagnostický počítač a softvér.
