Opal8L priemyselný switch 8×100M (RJ45/SFP) - Kyland: 8x 10/100Base-TX RJ45

Přidat do oblíbených

Opal8L priemyselný switch 8×100M (RJ45/SFP) - Kyland: 8x 10/100Base-TX RJ45

Kyland

Nemanažovateľný priemyselný switch s až 8× 100M portami (RJ45 a SFP), napájanie 12–48 VDC / 18–30 VAC, kovové šasi, montáž na DIN lištu, krytie IP30 alebo IP40 Více

Kód: OPAL8L-E-8T-LV-LV

84 EUR bez DPH (103,32 EUR Vrátane DPH)
Recyklační poplatek 1 EUR zahrnutý v ceně.
Množstevná zľava
Počet ks
Zľava
Cena bez DPH
0 - 4
0%
84,00
5 - 9
4%
80,64
10 - 19
7%
78,12
20 - 49
10%
75,60
50 a více
12%
73,92
Varianta neexistuje
Skladem
ks
(12 ks Skladom)

Rezervace termínu

Chcem ponuku
Kyland

Nemanažovateľný priemyselný switch s až 8× 100M portami (RJ45 a SFP), napájanie 12–48 VDC / 18–30 VAC, kovové šasi, montáž na DIN lištu, krytie IP30 alebo IP40 Více

Kód: OPAL8L-E-8T-LV-LV

Varianty 2

Kyland Kód Dostupnosť Cena bez DPH
8x 10/100Base-TX RJ45 OPAL8L-E-8T-LV-LV Skladem  12 ks
84 EUR
2x 100Base-X SFP ports, 6x 10/100Base-TX RJ45 OPAL8L-E-2SFP6T-LV-LV Dodání 8-9 týdnů
107 EUR

Kyland Opal8L · nemanažovateľný Fast Ethernet switch

Osem priemyselných ethernetových portov bez potreby konfigurácie

Opal8L je kompaktný priemyselný switch na DIN lištu, keď potrebujete spoľahlivo prepojiť viac PLC, HMI, priemyselných počítačov, meničov alebo vzdialených I/O bez nastavovania siete. K dispozícii je vyhotovenie s ôsmimi portami RJ45 aj variant so šiestimi portami RJ45 a dvoma slotmi SFP na optické prepojenie.

Čo získate v jednom kompaktnom switchi

Zapojíte bez konfigurácie

Nemanažovateľný switch funguje po pripojení napájania a ethernetových káblov. Je vhodný pre jednoduché sieťové segmenty, kde nie je potrebná VLAN, diagnostika, redundantná topológia ani vzdialená správa switcha.

Zvolíte metalické alebo optické pripojenie

Variant 8T poskytuje osem portov RJ45 10/100Base-T(X) pre lokálne zariadenia. Variant 2SFP6T kombinuje šesť portov RJ45 s dvoma slotmi 100Base-X SFP pre dve samostatné optické trasy.

Má izolované a redundantné napájanie

Integrovaný izolovaný zdroj a dva redundantné napájacie vstupy 12–48 VDC / 18–30 VAC zvyšujú odolnosť napájania v priemyselnom rozvádzači. Vstupy majú ochranu proti prepólovaniu a preťaženiu.

Je pripravený do rušného prostredia

Kovové šasi, pasívne chladenie a elektromagnetická odolnosť EMC Level 3 podporujú spoľahlivú prevádzku v prostredí s meničmi, stýkačmi a priemyselnou kabelážou. Spotreba je iba 2,2 až 3,4 W.

Kam sa Opal8L hodí

Opal8L je určený pre malé a stredne veľké ethernetové siete v rozvádzači, stroji alebo decentralizovanej technológii. Umožní pripojiť viac zariadení do jedného lokálneho segmentu bez potreby nastavovať sieťové parametre.

  • prepojenie PLC, HMI, IPC, meničov, kamier a vzdialených I/O v jednom rozvádzači,
  • rozšírenie ethernetových portov vo výrobnej bunke alebo pri väčšom stroji,
  • lokálny segment pre zariadenia so štandardným Fast Ethernet rozhraním,
  • optické prepojenie dvoch rozvádzačov alebo vzdialených častí technológie pomocou variantu 2SFP6T.

Kedy namiesto neho zvoliť manažovateľný switch

Manažovateľný switch zvoľte, ak potrebujete oddeliť prevádzku pomocou VLAN, nastaviť QoS, vytvoriť redundantnú topológiu, sledovať stav portov, zrkadliť komunikáciu na diagnostiku alebo switch spravovať cez web či SNMP.

V sieti PROFINET môže Opal8L plniť iba úlohu transparentného nemanažovateľného ethernetového prepojenia. Neumožní sledovať stav portov, chybovosť ani topológiu a cez switch nie je možné zrkadliť prevádzku na diagnostiku. Pre výrobnú linku, kde tieto funkcie potrebujete, zvoľte manažovateľný PROFINET switch; pri hľadaní výpadkov doplňte diagnostický nástroj.

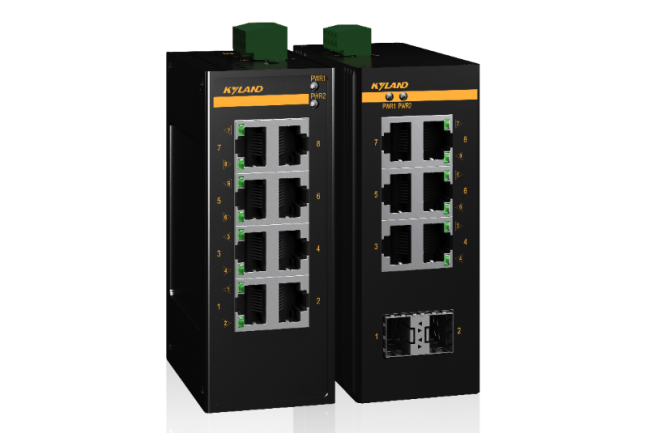

Dva varianty portov

Voľte podľa toho, či potrebujete osem metalických portov RJ45, alebo dve optické trasy cez SFP. Obidve uvedené vyhotovenia majú štandardný teplotný rozsah −10 až +60 °C a redundantné napájacie vstupy.

OPAL8L-E-8T-LV-LV

8× Fast Ethernet RJ45

Porty8× 10/100Base-T(X) RJ45
KrytieIP30
Spotreba2,2 W
Rozmery45,6 × 114,5 × 68 mm

OPAL8L-E-2SFP6T-LV-LV

6× Fast Ethernet RJ45 + 2× SFP

Porty6× 10/100Base-T(X) RJ45 + 2× 100Base-X SFP
KrytieIP40
Spotreba3,4 W
Rozmery45,6 × 114,5 × 95 mm

Moduly SFP nie sú súčasťou switcha. Na optické prepojenie sa k variantu 2SFP6T dopĺňajú dva priemyselné moduly 100Base-X SFP podľa typu vlákna a požadovanej vzdialenosti.

Fast Ethernet pre priemyselnú komunikáciu

Opal8L podporuje štandardy IEEE 802.3i, IEEE 802.3u a IEEE 802.3x. Prepína pakety rýchlosťou až 1,2 Mpps s oneskorením kratším než 10 µs.

10/100 Mbit/sFast Ethernet
2K MACtabuľka MAC adries
1 Mbitvyrovnávacia pamäť paketov
Link/ACTLED signalizácia portov

Priemyselné vyhotovenie a redundantné napájanie

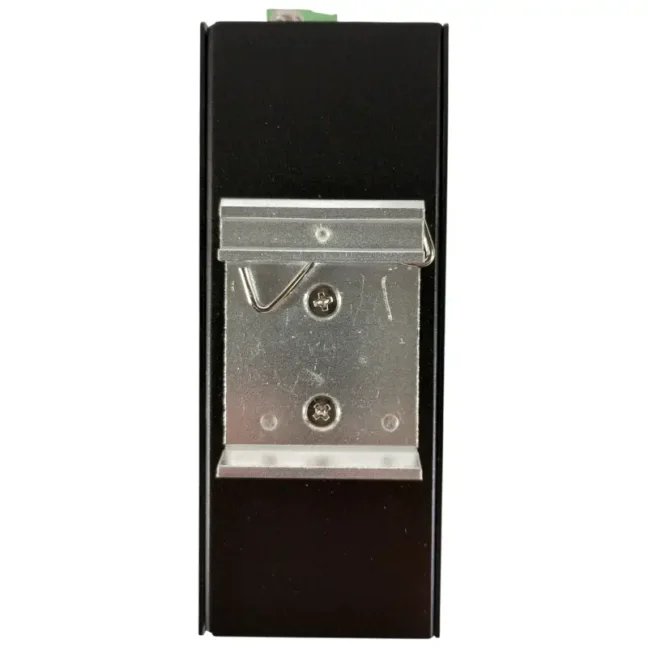

Switch má kovové šasi, pasívne chladenie bez ventilátora a je určený na montáž na DIN lištu. Pomocou voliteľného príslušenstva DT-BGAZ-01 ho možno nainštalovať aj na panel.

  • napájanie 12–48 VDC alebo 18–30 VAC cez štvorpinovú svorkovnicu,
  • dva redundantné napájacie vstupy s ochranou proti prepólovaniu a preťaženiu,

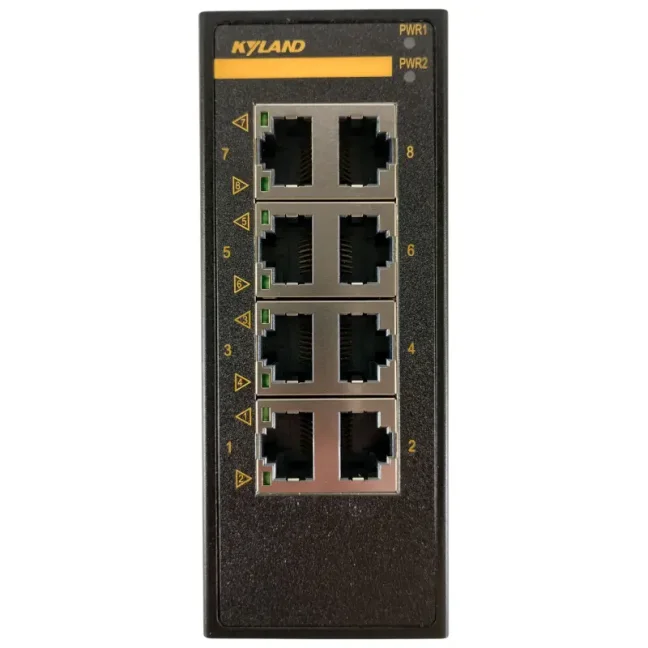

  • LED PWR1 / PWR2 na kontrolu obidvoch napájacích vetiev,
  • kovové šasi, prirodzené chladenie a záruka výrobcu 5 rokov.

Možnosti vyhotovenia

Konkrétne vyhotovenie switcha určuje objednávací kód podľa požadovaného teplotného rozsahu, portov a napájania.

Opal8L-X-Ports-PS1-PS2
Označenie Vyhotovenie
X – prevádzková teplota
E −10 až +60 °C
bez označenia −40 až +75 °C
Ports – portové vyhotovenie
8T 8× 10/100Base-T(X) RJ45
2SFP6T 2× 100Base-X SFP + 6× 10/100Base-T(X) RJ45
PS1-PS2 – napájanie
LV-LV 12–48 VDC / 18–30 VAC, dva redundantné napájacie vstupy

Príklad: Opal8L-E-8T-LV-LV znamená štandardný teplotný rozsah −10 až +60 °C, osem portov RJ45 a redundantné napájanie LV-LV.

Výber variantu: Slot SFP nie je optický port sám o sebe. Na optické spojenie sa k variantu 2SFP6T dopĺňajú priemyselné moduly 100Base-X SFP. Pred objednaním určte typ vlákna, potrebnú vzdialenosť a počet samostatných optických trás.

Potrebujete vybrať správny variant switcha alebo moduly SFP?

Pošlite nám počet zariadení, požadované porty, typ optického vlákna, dĺžku trasy a informáciu, či potrebujete jednu alebo dve optické trasy. Pomôžeme určiť vhodné vyhotovenie Opal8L aj potrebné moduly.

Dopytovať technické riešenie

Technické parametre

Rozhrania a portové vyhotovenie

  • Typ zariadenia: nemanažovateľný priemyselný Fast Ethernet switch
  • Porty RJ45: 8× 10/100Base-T(X) (8T) / 6× 10/100Base-T(X) (2SFP6T)
  • Optické porty: 2× slot 100Base-X SFP (2SFP6T)
  • SFP moduly: nie sú súčasťou switcha; objednávajú sa samostatne podľa typu vlákna a požadovanej vzdialenosti spojenia

Funkcie a výkon switcha

  • Riadenie toku: IEEE 802.3x
  • Tabuľka MAC adries: 2K
  • Vyrovnávacia pamäť paketov: 1 Mbit
  • Rýchlosť prepínania paketov: 1,2 Mpps
  • Oneskorenie prepínania: <10 µs

Napájanie a ochrany

  • Vstupné napätie: 12–48 VDC / 18–30 VAC
  • Napájacie vstupy: dva redundantné vstupy
  • Napájací zdroj: integrovaný izolovaný zdroj

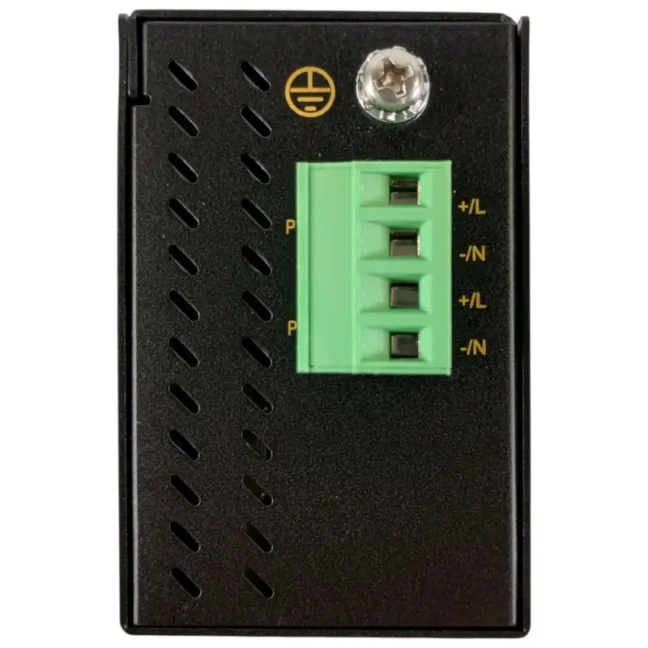

  • Napájacia svorkovnica: odpojiteľná štvorpinová svorkovnica, rozteč 5,08 mm
  • Spotreba: 2,2 W (8T) / 3,4 W (2SFP6T)
  • Ochrany: proti preťaženiu, prepólovaniu a redundancii napájania

Mechanické vyhotovenie a prostredie

  • Kryt: kovový
  • Krytie: IP30 (8T) / IP40 (2SFP6T)
  • Chladenie: prirodzené, bez ventilátora
  • Montáž: na DIN lištu alebo na panel
  • Rozmery (Š × V × H): 45,6 × 114,5 × 68 mm (8T) / 45,6 × 114,5 × 95 mm (2SFP6T)
  • Hmotnosť: 0,3 kg (8T) / 0,35 kg (2SFP6T)
  • Prevádzková teplota: −10 až +60 °C (E) / −40 až +75 °C
  • Skladovacia teplota: −40 až +85 °C
  • Relatívna vlhkosť: 5 až 95 %, bez kondenzácie

Ethernetové štandardy

  • Podporované štandardy: IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX a 100Base-FX), IEEE 802.3x (riadenie toku)

Odolnosť a schválenia

  • EMI: FCC CFR47 Part 15, EN 55032 / CISPR 22, trieda A
  • EMS: IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5 a IEC 61000-4-6
  • Mechanická odolnosť: skúšky vibrácií, rázov a pádu podľa IEC 60068-2-6, IEC 60068-2-27 a IEC 60068-2-32
  • Certifikácie: CE, FCC, UL 61010, Class I Division 2

Signalizácia a spoľahlivosť

  • Napájanie: LED PWR1 a PWR2
  • Porty: LED Link/ACT pre porty RJ45 a optické porty
  • MTBF: 6 106 558 hodín (8T) / 8 301 541 hodín (2SFP6T)
  • Záruka: 5 rokov
