Opal10GL priemyselný switch 10× 1G (RJ45/SFP) - Kyland: 8x 10/100/1000Base-TX RJ45

Přidat do oblíbených

Opal10GL priemyselný switch 10× 1G (RJ45/SFP) - Kyland: 8x 10/100/1000Base-TX RJ45

Kyland

Nemanažovateľný priemyselný switch s až 10 gigabitovými portami (RJ45 a SFP), napájanie 12–48 VDC / 18–30 VAC, kovové šasi, krytie IP40 a montáž na DIN lištu. Dostupný v rôznych vyhotoveniach. Více

Kód: Opal10GL-E-8GE-LV-LV

182 EUR bez DPH (223,86 EUR Vrátane DPH)
Recyklační poplatek 1 EUR zahrnutý v ceně.
Varianta neexistuje
Skladem
ks
(1 ks Skladom)

Rezervace termínu

Chcem ponuku
Kyland

Nemanažovateľný priemyselný switch s až 10 gigabitovými portami (RJ45 a SFP), napájanie 12–48 VDC / 18–30 VAC, kovové šasi, krytie IP40 a montáž na DIN lištu. Dostupný v rôznych vyhotoveniach. Více

Kód: Opal10GL-E-8GE-LV-LV

Varianty 3

Kyland Kód Dostupnosť Cena bez DPH
8x 10/100/1000Base-TX RJ45 Opal10GL-E-8GE-LV-LV Skladem  1 ks
182 EUR
2x 100Base-X SFP ports, 8x 10/100/1000Base-TX RJ45 Opal10GL-E-2SFP8GE-LV-LV Dodání 8-9 týdnů
198 EUR
2x 1000Base-X SFP ports, 8x 10/100/1000Base-TX RJ45 Opal10GL-E-2GX8GE-LV-LV Dodání 8-9 týdnů
219 EUR

Kyland Opal10GL · nemanažovateľný gigabitový switch

Gigabitové prepojenie až desiatich zariadení do priemyselnej siete

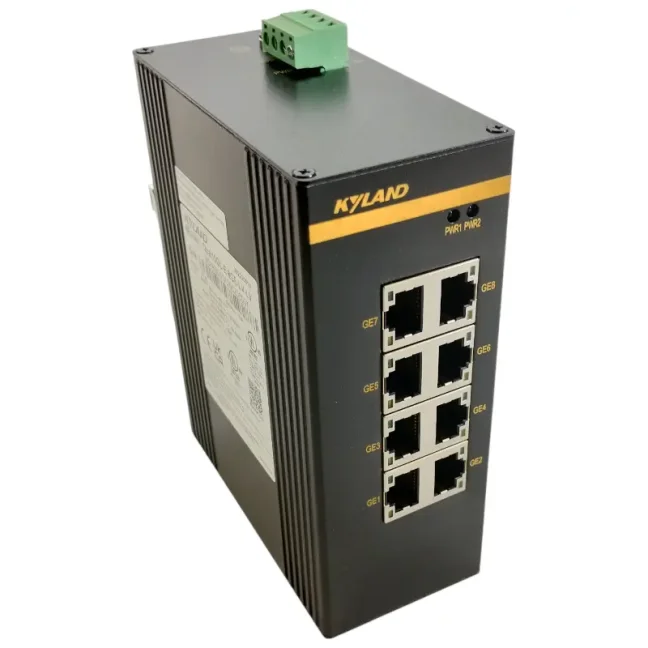

Opal10GL je priemyselný switch na DIN lištu, keď potrebujete pripojiť PLC, HMI, priemyselné počítače, kamery, meniče alebo vzdialené I/O rýchlosťou až 1 Gbit/s bez nastavovania siete. Podľa vyhotovenia ponúka osem gigabitových portov RJ45, prípadne navyše dva sloty SFP na optické prepojenie.

Čo získate v jednom kompaktnom switchi

Gigabit bez konfigurácie

Nemanažovateľný switch je pripravený na prevádzku po pripojení napájania a ethernetových káblov. Hodí sa pre jednoduché gigabitové segmenty, kde nie je potrebná VLAN, vzdialená správa, redundantná topológia ani diagnostika prevádzky.

Zvolíte metalické alebo optické pripojenie

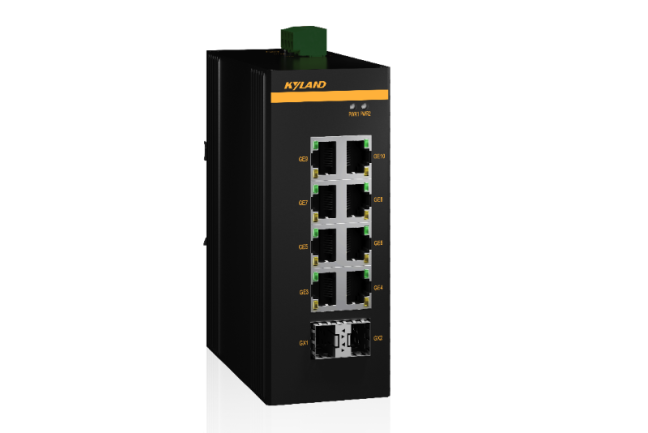

Variant 8GE poskytuje osem portov RJ45 10/100/1000Base-T(X) pre lokálne zariadenia. Variant 2GX8GE kombinuje osem portov RJ45 s dvoma slotmi 1000Base-X SFP pre dve gigabitové optické trasy. Variant 2SFP8GE kombinuje osem portov RJ45 s dvoma slotmi 100Base-X SFP pre dve optické trasy Fast Ethernet.

Výkon pre náročnejšiu dátovú prevádzku

Rýchlosť prepínania až 14,9 Mpps, oneskorenie kratšie než 5 µs a podpora Jumbo Frame až 9 KB poskytujú priestor pre objemnejšie dáta, napríklad z priemyselných kamier alebo výkonných IPC.

Izolované a redundantné napájanie

Integrovaný izolovaný zdroj, dva redundantné napájacie vstupy 12–48 VDC / 18–30 VAC, kovové šasi IP40 a EMC úroveň 3 podporujú spoľahlivú prevádzku v priemyselnom rozvádzači.

Kam sa Opal10GL hodí

Opal10GL je určený pre stroje, výrobné bunky a priemyselné rozvádzače, v ktorých už Fast Ethernet nestačí alebo kde potrebujete viac gigabitových portov v jednom zariadení.

  • prepojenie PLC, HMI, IPC, meničov, kamier a vzdialených I/O v jednom rozvádzači,
  • lokálny gigabitový segment pre IPC, priemyselné kamery alebo dátovo náročnejšiu technológiu,
  • rozšírenie počtu gigabitových portov pri stroji alebo výrobnej bunke,
  • optické prepojenie dvoch rozvádzačov alebo vzdialených častí technológie pomocou vyhotovenia so slotmi SFP.

Kedy namiesto neho zvoliť manažovateľný switch

Manažovateľný switch zvoľte, ak potrebujete oddeliť prevádzku pomocou VLAN, nastaviť QoS, vytvoriť redundantnú topológiu, sledovať stav portov, zrkadliť komunikáciu na diagnostiku alebo switch spravovať cez web či SNMP.

V sieti PROFINET môže Opal10GL plniť iba úlohu transparentného nemanažovateľného ethernetového prepojenia. Neumožní sledovať stav portov, chybovosť ani topológiu a cez switch nie je možné zrkadliť prevádzku na diagnostiku. Pre výrobnú linku, kde tieto funkcie potrebujete, zvoľte manažovateľný PROFINET switch; pri hľadaní výpadkov doplňte diagnostický nástroj.

Tri portové vyhotovenia

Voľte podľa toho, či potrebujete iba osem gigabitových portov RJ45, dva gigabitové optické porty, alebo dva optické porty Fast Ethernet. Všetky uvedené varianty majú štandardný teplotný rozsah −10 až +60 °C, krytie IP40 a redundantné napájacie vstupy.

OPAL10GL-E-8GE-LV-LV

8× gigabitový RJ45

Porty8× 10/100/1000Base-T(X) RJ45
Optické portybez slotu SFP
Spotreba4,8 W
Vhodné preosem metalických gigabitových zariadení

OPAL10GL-E-2GX8GE-LV-LV

8× RJ45 + 2× gigabitové SFP

Porty8× 10/100/1000Base-T(X) RJ45
Optické porty2× 1000Base-X SFP
Spotreba6,9 W
Vhodné predve gigabitové optické trasy

OPAL10GL-E-2SFP8GE-LV-LV

8× RJ45 + 2× Fast Ethernet SFP

Porty8× 10/100/1000Base-T(X) RJ45
Optické porty2× 100Base-X SFP
Spotreba5,8 W
Vhodné predve optické trasy Fast Ethernet

Moduly SFP nie sú súčasťou switcha. Pre variant 2GX8GE sa dopĺňajú gigabitové moduly 1000Base-X SFP; pre variant 2SFP8GE moduly 100Base-X SFP. Pred objednaním určte typ vlákna, požadovanú vzdialenosť a potrebnú rýchlosť optickej trasy.

Gigabitový výkon pre priemyselnú komunikáciu

Opal10GL podporuje štandardy IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z a IEEE 802.3x. Prepína pakety rýchlosťou až 14,9 Mpps s oneskorením kratším než 5 µs.

10/100/1000 Mbit/sgigabitové porty RJ45
4K MACtabuľka MAC adries
1,5 Mbitvyrovnávacia pamäť paketov
Jumbo Frame 9 KBpre väčšie ethernetové rámce

Priemyselné vyhotovenie a redundantné napájanie

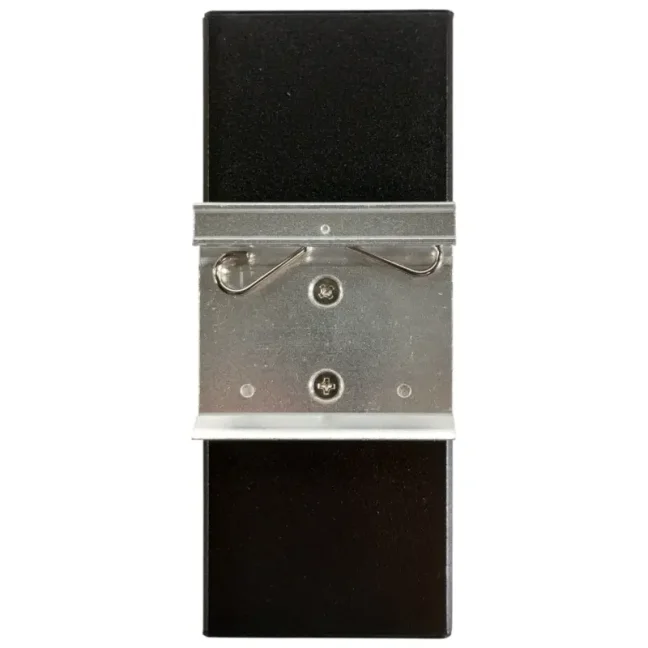

Switch má kovové šasi s krytím IP40, pasívne chladenie bez ventilátora a je určený na montáž na DIN lištu. Pomocou voliteľného príslušenstva DT-BGAZ-02 ho možno nainštalovať aj na panel.

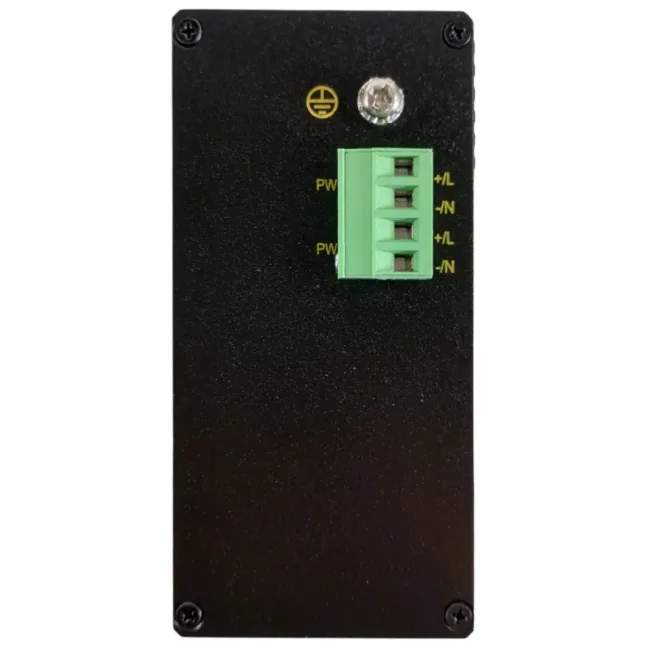

  • napájanie 12–48 VDC alebo 18–30 VAC cez štvorpinovú svorkovnicu,
  • dva redundantné napájacie vstupy s ochranou proti prepólovaniu a preťaženiu,

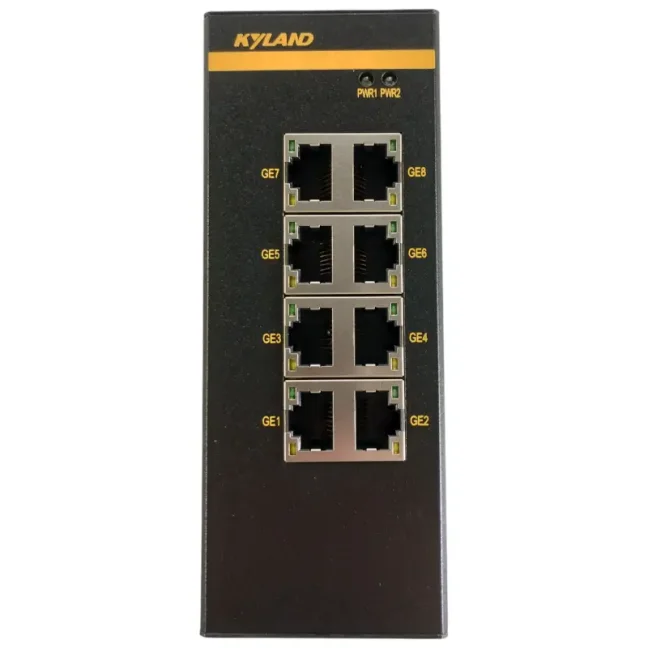

  • LED PWR1 / PWR2 na kontrolu obidvoch napájacích vetiev,
  • LED Link/ACT a Speed pre porty RJ45; Link/ACT pre optické porty,
  • kovové šasi, prirodzené chladenie a záruka výrobcu 5 rokov.

Možnosti vyhotovenia

Konkrétne vyhotovenie switcha určuje objednávací kód podľa požadovaného teplotného rozsahu, portov a napájania.

Opal10GL-X-Ports-PS1-PS2
Označenie Vyhotovenie
X – prevádzková teplota
E −10 až +60 °C
bez označenia −40 až +75 °C
Ports – portové vyhotovenie
8GE 8× 10/100/1000Base-T(X) RJ45
2GX8GE 2× 1000Base-X SFP + 8× 10/100/1000Base-T(X) RJ45
2SFP8GE 2× 100Base-X SFP + 8× 10/100/1000Base-T(X) RJ45
PS1-PS2 – napájanie
LV-LV 12–48 VDC / 18–30 VAC, dva redundantné napájacie vstupy

Príklad: Opal10GL-E-2GX8GE-LV-LV znamená štandardný teplotný rozsah −10 až +60 °C, osem gigabitových portov RJ45, dva sloty pre gigabitové moduly SFP a redundantné napájanie LV-LV.

Výber variantu: Slot SFP nie je optický port sám o sebe. K switchu je nutné doplniť kompatibilný modul SFP. Pri variante 2GX8GE musí byť gigabitový 1000Base-X; pri variante 2SFP8GE Fast Ethernet 100Base-X. Pred objednaním určte typ vlákna, požadovanú vzdialenosť a rýchlosť optického spojenia.

Potrebujete vybrať správny variant switcha alebo modul SFP?

Pošlite nám počet zariadení, požadované porty, typ optického vlákna, dĺžku trasy a požadovanú rýchlosť optického spojenia. Pomôžeme určiť vhodné vyhotovenie Opal10GL aj potrebné moduly.

Dopytovať technické riešenie

Technické parametre

Rozhrania a portové vyhotovenie

  • Typ zariadenia: nemanažovateľný priemyselný gigabitový switch
  • Porty RJ45: 8× 10/100/1000Base-T(X)
  • Optické porty: podľa zvoleného vyhotovenia žiadne, 2× 1000Base-X SFP alebo 2× 100Base-X SFP
  • SFP moduly: nie sú súčasťou switcha; objednávajú sa samostatne podľa typu vlákna, vzdialenosti a požadovanej rýchlosti

Funkcie a výkon switcha

  • Riadenie toku: IEEE 802.3x
  • Tabuľka MAC adries: 4K
  • Vyrovnávacia pamäť paketov: 1,5 Mbit
  • Rýchlosť prepínania paketov: 14,9 Mpps
  • Oneskorenie prepínania: <5 µs
  • Jumbo Frame: až 9 KB

Napájanie a ochrany

  • Vstupné napätie: 12–48 VDC / 18–30 VAC
  • Napájacie vstupy: dva redundantné vstupy
  • Napájací zdroj: integrovaný izolovaný zdroj
  • Napájacia svorkovnica: odpojiteľná štvorpinová svorkovnica, rozteč 5,08 mm
  • Spotreba: 4,8 W (8GE) / 5,8 W (2SFP8GE) / 6,9 W (2GX8GE)
  • Ochrany: proti preťaženiu, prepólovaniu a redundancii napájania

Mechanické vyhotovenie a prostredie

  • Kryt: kovový
  • Krytie: IP40
  • Chladenie: prirodzené, bez ventilátora
  • Montáž: na DIN lištu alebo panel
  • Rozmery (Š × V × H): 53,6 × 135 × 108 mm
  • Hmotnosť: 0,5 kg
  • Prevádzková teplota: −10 až +60 °C (E) / −40 až +75 °C
  • Skladovacia teplota: −40 až +85 °C
  • Relatívna vlhkosť: 5 až 95 %, bez kondenzácie

Ethernetové štandardy

  • Podporované štandardy: IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3ab (1000Base-T), IEEE 802.3z (1000Base-X), IEEE 802.3x (riadenie toku)

Odolnosť a schválenia

  • EMI: FCC CFR47 Part 15, EN 55032 / CISPR 22, trieda A
  • EMS: IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5 a IEC 61000-4-6
  • Mechanická odolnosť: skúšky vibrácií, rázov a pádu podľa IEC 60068-2-6, IEC 60068-2-27 a IEC 60068-2-32
  • Certifikácie: CE, FCC, UL 61010, Class I Division 2

Signalizácia a spoľahlivosť

  • Napájanie: LED PWR1, PWR2
  • Porty RJ45: LED Link/ACT a Speed
  • Optické porty: LED Link/ACT
  • MTBF: 6 363 643 hodín
  • Záruka: 5 rokov
