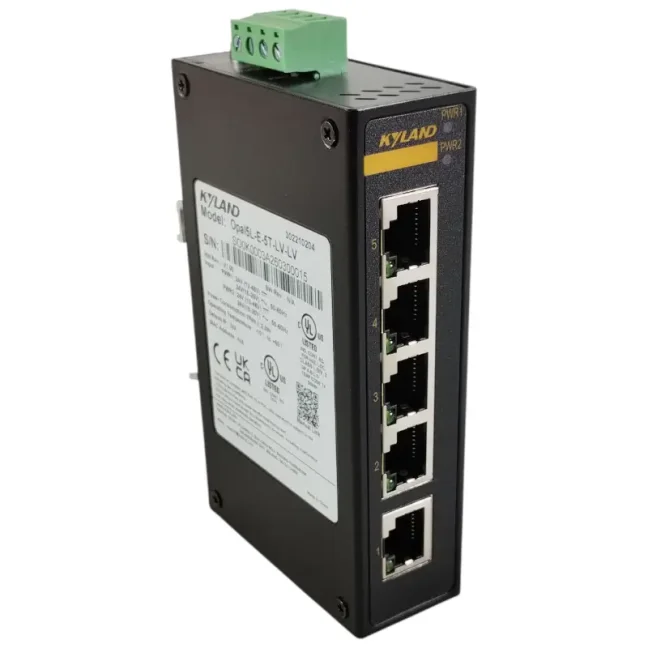

Opal5L priemyselný switch, 5x100M (RJ45/SFP) - Kyland: 5x 10/100Base-TX RJ45

Přidat do oblíbených

Opal5L priemyselný switch, 5x100M (RJ45/SFP) - Kyland: 5x 10/100Base-TX RJ45

Kyland

Priemyselný switch s až 5 portami 100M (RJ45 a SFP), nemanažovateľný, napájanie 12–48 VDC / 18–30 VAC, kovové šasi, IP40, montáž na DIN lištu. Dostupný v rôznych variantoch. Více

Kód: OPAL5L-E-5T-LV-LV

61 EUR bez DPH (75,03 EUR Vrátane DPH)
Recyklační poplatek 1 EUR zahrnutý v ceně.
Varianta neexistuje
Skladem
ks
(50 ks Skladom)

Rezervace termínu

Chcem ponuku
Kyland

Priemyselný switch s až 5 portami 100M (RJ45 a SFP), nemanažovateľný, napájanie 12–48 VDC / 18–30 VAC, kovové šasi, IP40, montáž na DIN lištu. Dostupný v rôznych variantoch. Více

Kód: OPAL5L-E-5T-LV-LV

Varianty 2

Kyland Kód Dostupnosť Cena bez DPH
5x 10/100Base-TX RJ45 OPAL5L-E-5T-LV-LV Skladem  50 ks
61 EUR
1x 100Base-X SFP port, 4x 10/100Base-TX RJ45 OPAL5L-E-1SFP4T-LV-LV Dodání 8-9 týdnů
81 EUR

Kyland Opal5L · nemanažovateľný Fast Ethernet switch

Jednoduché pripojenie zariadení do priemyselnej ethernetovej siete

Opal5L je kompaktný priemyselný switch na DIN lištu, keď potrebujete spoľahlivo prepojiť PLC, HMI, priemyselný počítač, menič alebo ďalšie ethernetové zariadenia bez konfigurácie. K dispozícii je vyhotovenie s piatimi portami RJ45 aj variant so štyrmi portami RJ45 a jedným slotom SFP na optické pripojenie.

Čo získate v jednom kompaktnom switchi

Zapojíte bez konfigurácie

Nemanažovateľný switch funguje po pripojení napájania a ethernetových káblov. Je vhodný pre jednoduché sieťové segmenty, kde nie je potrebná VLAN, diagnostika alebo vzdialená správa switcha.

Zvolíte metaliku alebo optiku

Variant 5T poskytuje päť portov RJ45 10/100Base-T(X) pre lokálne zariadenia. Variant 1SFP4T kombinuje štyri porty RJ45 s jedným slotom 100Base-X SFP na optické prepojenie.

Má izolované a redundantné napájanie

Integrovaný izolovaný zdroj a dva redundantné napájacie vstupy 12–48 VDC / 18–30 VAC zvyšujú odolnosť napájania v priemyselnom rozvádzači. Vstupy majú ochranu proti prepólovaniu a preťaženiu.

Je pripravený do rušného prostredia

Kovové šasi, pasívne chladenie a elektromagnetická odolnosť EMC Level 3 pomáhajú zabezpečiť spoľahlivú prevádzku v prostredí s meničmi, stýkačmi a priemyselnou kabelážou. Spotreba je iba 2,0 až 2,4 W.

Kam sa Opal5L hodí

Opal5L je určený pre malé a jednoduché ethernetové siete v stroji, rozvádzači alebo decentralizovanej technológii. Rozširuje počet dostupných portov bez potreby sieťového nastavenia.

  • prepojenie PLC, HMI, IPC, meničov a vzdialených I/O v jednom rozvádzači,
  • rozšírenie ethernetových portov pri stroji alebo výrobnej bunke,
  • samostatný lokálny segment pre kameru, čítačku, váhu alebo meracie zariadenie,
  • optické prepojenie pomocou variantu so slotom SFP.

Kedy namiesto neho zvoliť manažovateľný switch

Manažovateľný switch zvoľte, ak potrebujete oddeliť prevádzku pomocou VLAN, nastaviť QoS, vytvoriť redundantnú topológiu, sledovať stav portov, zrkadliť komunikáciu na diagnostiku alebo switch spravovať cez web či SNMP.

V sieti PROFINET môže Opal5L plniť iba úlohu transparentného nemanažovateľného ethernetového prepojenia. Neumožní sledovať stav portov, chybovosť ani topológiu a cez switch nie je možné zrkadliť prevádzku na diagnostiku. Pre výrobnú linku, kde tieto funkcie potrebujete, zvoľte manažovateľný PROFINET switch; pri hľadaní výpadkov doplňte diagnostický nástroj.

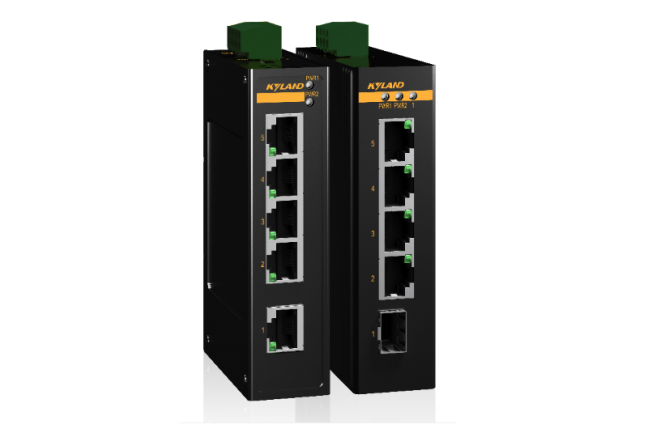

Dva varianty portov

Voľte podľa toho, či potrebujete iba metalické porty RJ45, alebo aj optické prepojenie cez SFP. Obidve uvedené vyhotovenia majú štandardný teplotný rozsah −10 až +60 °C a redundantné napájacie vstupy.

OPAL5L-E-5T-LV-LV

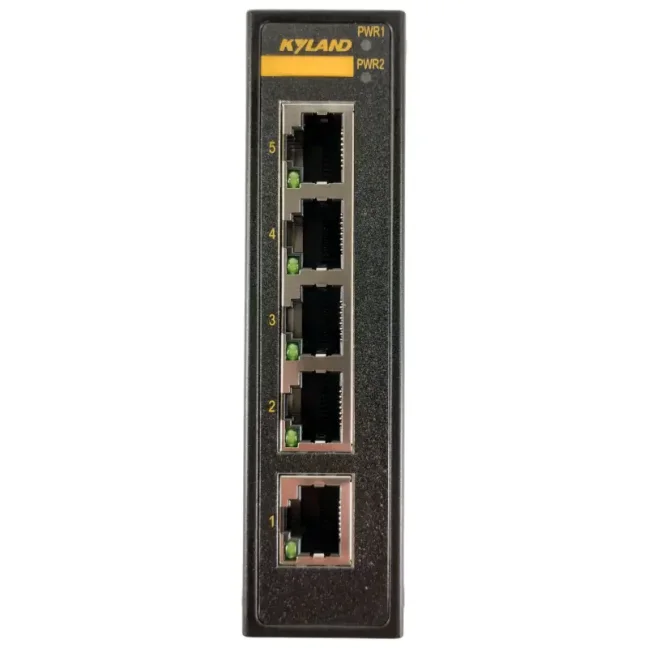

5× Fast Ethernet RJ45

Porty5× 10/100Base-T(X) RJ45
KrytieIP30
Spotreba2,0 W
Rozmery29,6 × 114,5 × 68 mm

OPAL5L-E-1SFP4T-LV-LV

4× Fast Ethernet RJ45 + 1× SFP

Porty4× 10/100Base-T(X) RJ45 + 1× 100Base-X SFP
KrytieIP40
Spotreba2,4 W
Rozmery31 × 114,5 × 94 mm

Modul SFP nie je súčasťou variantu so slotom SFP. Výrobca preň uvádza priemyselný modul 100Base-X SFP; v rade Kyland SFP-1FX má modul duplexný konektor LC. Volí sa predovšetkým podľa typu vlákna a požadovanej vzdialenosti.

Fast Ethernet pre priemyselnú komunikáciu

Opal5L podporuje štandardy IEEE 802.3i, IEEE 802.3u a IEEE 802.3x. Prepína pakety rýchlosťou až 0,75 Mpps s oneskorením kratším než 10 µs.

10/100 Mbit/sFast Ethernet
2K MACtabuľka MAC adries
1 Mbitvyrovnávacia pamäť paketov
Link/ACTLED signalizácia portov

Priemyselné vyhotovenie a redundantné napájanie

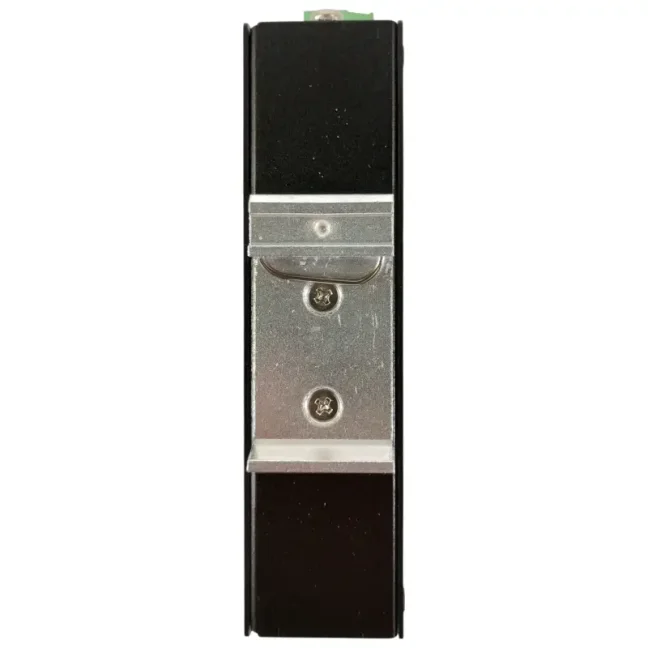

Switch má kovové šasi, pasívne chladenie bez ventilátora a je určený na montáž na DIN lištu. Pomocou voliteľného príslušenstva DT-BGAZ-01 ho možno nainštalovať aj na panel.

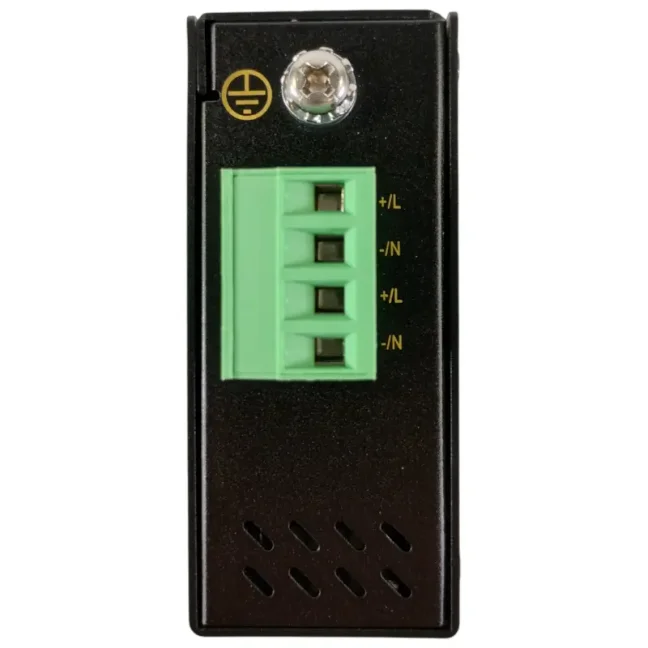

  • napájanie 12–48 VDC alebo 18–30 VAC cez štvorpinovú svorkovnicu,
  • dva redundantné napájacie vstupy s ochranou proti prepólovaniu a preťaženiu,
  • LED PWR1 / PWR2 na kontrolu obidvoch napájacích vetiev,
  • kovové šasi, prirodzené chladenie a záruka výrobcu 5 rokov.

Možnosti vyhotovenia

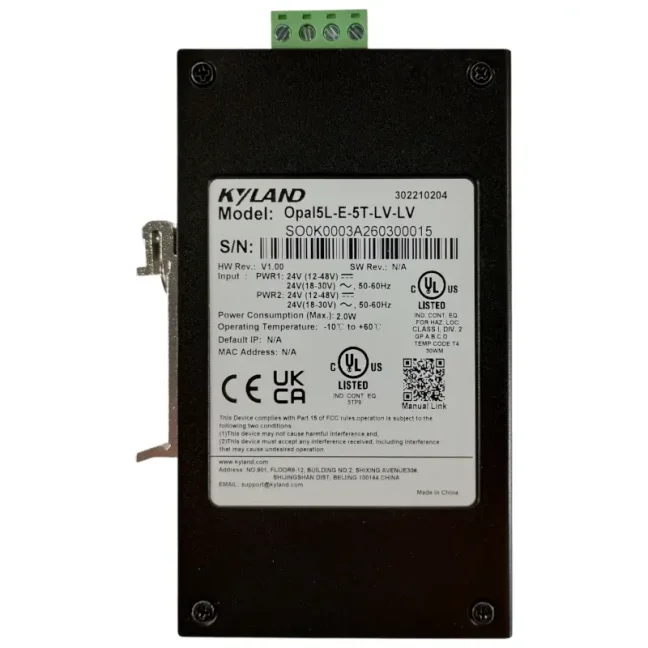

Konkrétne vyhotovenie switcha určuje objednávací kód podľa požadovaného teplotného rozsahu, portov a napájania.

Opal5L-X-Ports-PS1-PS2
Označenie Vyhotovenie
X – prevádzková teplota
E −10 až +60 °C
bez označenia −40 až +75 °C
Ports – portové vyhotovenie
5T 5× 10/100Base-T(X) RJ45
1SFP4T 1× 100Base-X SFP + 4× 10/100Base-T(X) RJ45
PS1-PS2 – napájanie
LV-LV 12–48 VDC / 18–30 VAC, dva redundantné napájacie vstupy

Príklad: Opal5L-E-5T-LV-LV znamená štandardný teplotný rozsah −10 až +60 °C, päť portov RJ45 a redundantné napájanie LV-LV.

Výber variantu: Slot SFP nie je optický port sám o sebe. Na optické spojenie sa k variantu 1SFP4T dopĺňa priemyselný modul 100Base-X SFP; pri rade Kyland SFP-1FX má optické rozhranie duplexné LC. Pred objednaním treba určiť najmä single-/multi-mode vlákno a potrebnú vzdialenosť.

Potrebujete vybrať správny variant switcha alebo modul SFP?

Pošlite nám počet zariadení, požadované porty, typ optického vlákna a dĺžku trasy. Pomôžeme určiť vhodné vyhotovenie Opal5L aj optický modul.

Dopytovať technické riešenie

Technické parametre

Rozhrania a portové vyhotovenie

  • Typ zariadenia: nemanažovateľný priemyselný Fast Ethernet switch
  • Porty RJ45: 5× 10/100Base-T(X) (5T) / 4× 10/100Base-T(X) (1SFP4T)
  • Optický port: 1× slot 100Base-X SFP (1SFP4T)
  • SFP modul: nie je súčasťou switcha; objednáva sa samostatne podľa typu vlákna a požadovanej vzdialenosti prenosu

Funkcie a výkon switcha

  • Riadenie toku: IEEE 802.3x
  • Tabuľka MAC adries: 2K
  • Vyrovnávacia pamäť paketov: 1 Mbit
  • Rýchlosť prepínania paketov: 0,75 Mpps
  • Oneskorenie prepínania: <10 µs

Napájanie a ochrany

  • Vstupné napätie: 12–48 VDC / 18–30 VAC
  • Napájacie vstupy: dva redundantné vstupy
  • Napájací zdroj: integrovaný izolovaný zdroj
  • Napájacia svorkovnica: odpojiteľná štvorpinová svorkovnica, rozteč 5,08 mm
  • Spotreba: 2,0 W (5T) / 2,4 W (1SFP4T)
  • Ochrany: proti preťaženiu, prepólovaniu a redundancii napájania

Mechanické vyhotovenie a prostredie

  • Kryt: kovový
  • Krytie: IP30 (5T) / IP40 (1SFP4T)
  • Chladenie: prirodzené, bez ventilátora
  • Montáž: na DIN lištu alebo na panel
  • Rozmery (Š × V × H): 29,6 × 114,5 × 68 mm (5T) / 31 × 114,5 × 94 mm (1SFP4T)
  • Hmotnosť: 0,2 kg (5T) / 0,3 kg (1SFP4T)
  • Prevádzková teplota: −10 až +60 °C (E) / −40 až +75 °C
  • Skladovacia teplota: −40 až +85 °C
  • Relatívna vlhkosť: 5 až 95 %, bez kondenzácie

Ethernetové štandardy

  • Podporované štandardy: IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX a 100Base-FX), IEEE 802.3x (riadenie toku)

Odolnosť a schválenia

  • EMI: FCC CFR47 Part 15, EN 55032 / CISPR 22, trieda A
  • EMS: IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5 a IEC 61000-4-6
  • Mechanická odolnosť: skúšky vibrácií, rázov a pádu podľa IEC 60068-2-6, IEC 60068-2-27 a IEC 60068-2-32
  • Certifikácie: CE, FCC, UL 61010, Class I Division 2

Signalizácia a spoľahlivosť

  • Napájanie: LED PWR1 a PWR2
  • Porty: LED Link/ACT pre porty RJ45 a optický port
  • MTBF: 5 777 888 hodín (5T) / 8 502 760 hodín (1SFP4T)
  • Záruka: 5 rokov
