GEMACCANalarm / PR-22565-00

Neustála diagnostika CAN

Neustály dohľad nad sieťou CAN

CANalarm priebežne monitoruje zaťaženie siete a chybové rámce. Stav zobrazuje na vlastnom displeji a pri prekročení nastavených limitov aktivuje alarmový kontakt na signalizáciu alebo pre riadiaci systém.

CAN 2.0 ACAN 2.0 B

Základná sada PR-22565-00. Sledovanie výpadkov staníc a spúšťanie alarmu na základe správy sa aktivujú samostatnými licenciami.

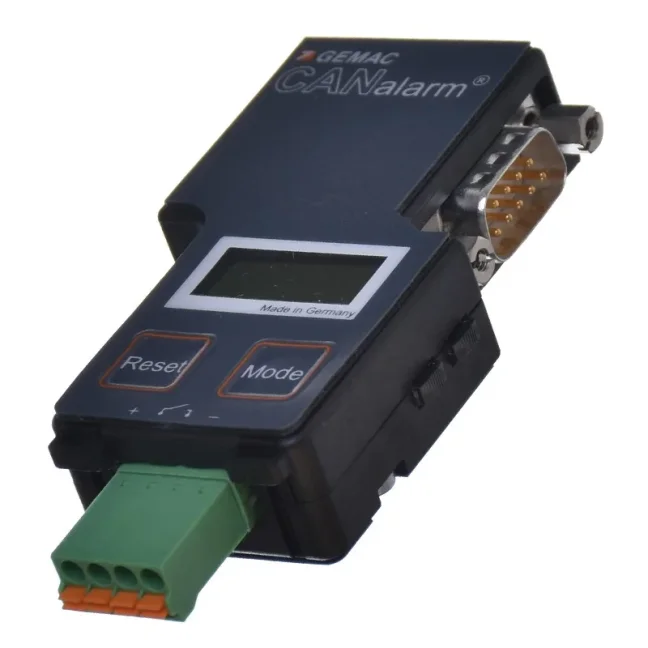

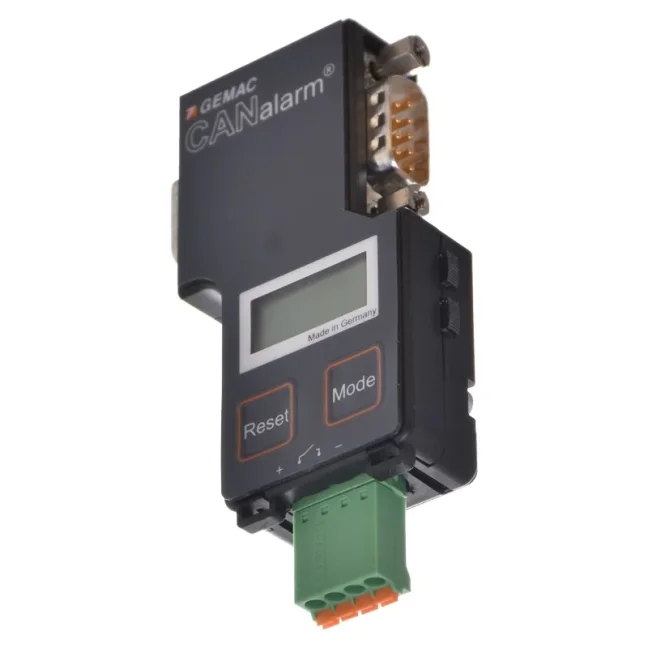

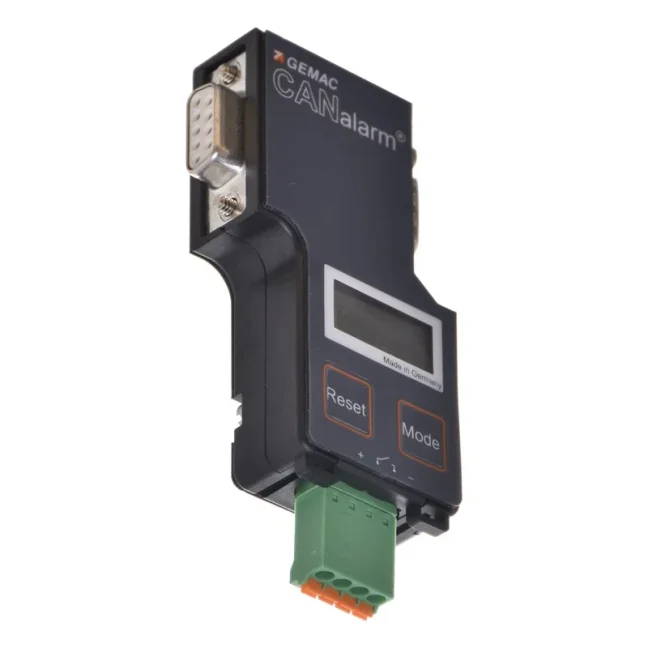

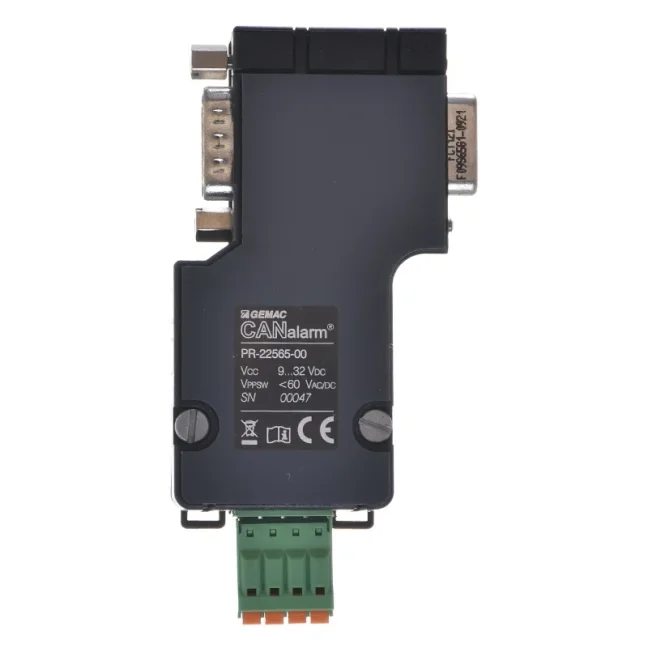

CANalarm s displejom, tlačidlami a konektorom D-Sub 9
Vyberte si systém dohľadu pre svoj stroj

Napíšte, čo má CANalarm monitorovať a ako sa má výstup správať v prípade poplachu. Odporučíme vám potrebné licencie a spôsob pripojenia.

Požiadať o CANalarm a licencie
až 1 Mbit/sprenosová rýchlosť CAN
až 32 správmonitorovanie s voliteľnou licenciou
9-32 V DCnapájanie prístroja
cca 50 ghmotnosť prístroja

Použitie

Pre nové aj staršie stroje so sieťou CAN

CANalarm zostáva pripojený k zbernici a funguje samostatne. Na bežné monitorovanie nepotrebuje počítač ani úpravu programu PLC.

Priebežný dohľad

Sledujte prevádzku siete počas celej zmeny. Na displeji uvidíte vyťaženie a počet chybových rámcov.

Občasné poruchy

Alarmový kontakt upozorní na prekročenie nastavených limitov aj v prípade, že pri stroji nie je technik s testerom.

Odovzdanie alarmu

Výstup pripojíte napríklad k signalizácii alebo k vstupu riadiaceho systému. Reakciu nastavíte podľa potrieb stroja.

Základné funkcie

Zaťaženie siete a chybové rámce v základnej výbave

Zaťaženie zbernice

CANalarm priebežne vyhodnocuje vyťaženie siete. Pri prekročení zvolenej hranice spustí alarm.

Chybové rámce

Sleduje celkový počet chybových rámcov aj ich počet za sekundu. Pre oba údaje môžete nastaviť samostatné alarmové limity.

Vyhodnocovanie zaťaženia prebieha v sekundových intervaloch. Prístroj počíta aktívne aj pasívne chybové rámce; počítadlo pojme až 99 999 999 chýb.

Ak sa zvýši počet chýb, skontrolujte tiež, či je správne nastavená prenosová rýchlosť.

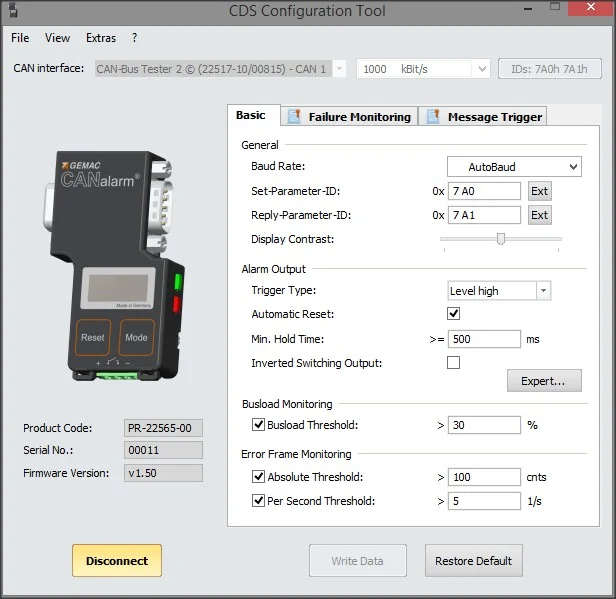

Nastavenie základného monitorovania CANalarmu v nástroji CDS Configuration Tool
Hranice zaťaženia, celkový počet chýb a počet chýb za sekundu.

Alarmový kontakt

Alarmový výstup na signalizáciu a riadenie

Bezpotenciálový kontakt odovzdáva udalosť mimo zbernice CAN. Nastavíte, pri akej podmienke zopne, ako dlho zostane aktívny a či má pri alarme spínať alebo rozpínať.

  • Reakcia na pretrvávajúci alarmový stav alebo na jeho zmenu.
  • Automatické zrušenie alarmu alebo ručné potvrdenie stlačením tlačidla RESET.
  • Nastaviteľná doba podržania od 10 do 60 000 ms.
  • Voľba bežnej alebo invertovanej logiky výstupu.

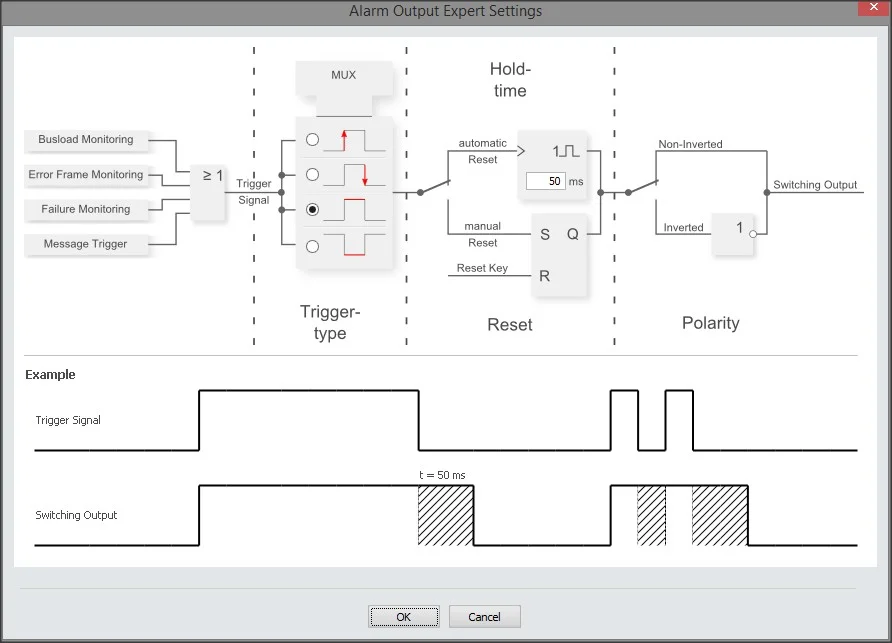

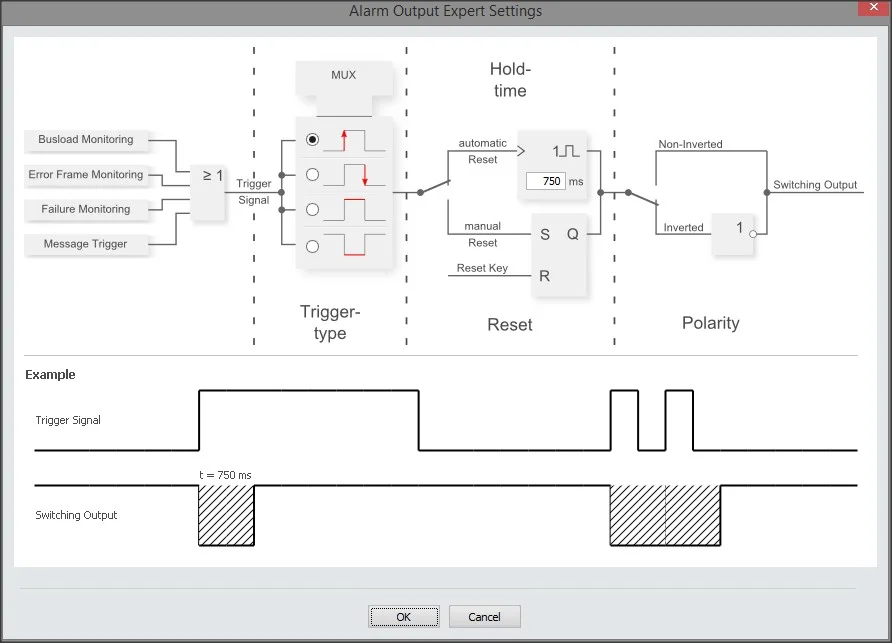

Nastavenie výstupu alarmu CANalarm s automatickým zrušením alarmu
Príklad nastavenia podmienky a automatického zrušenia alarmu.
Nastavenie alarmového výstupu CANalarm s odlišnou polaritou
Príklad inej reakcie a polarity výstupu.
Spínací výstup vyžaduje externú ochranu proti nadprúdu. Pri navrhovaní zapojenia dodržujte jeho napäťové a prúdové limity.

Voliteľné rozšírenia

Dve licencie podľa toho, čo potrebujete monitorovať

Základné meranie zaťaženia a chybových rámcov je súčasťou prístroja. Ďalšie dve funkcie sa aktivujú samostatne.

SW-22565-10

Monitorovanie výpadkov staníc

Licencia Failure Monitoring kontroluje, či pravidelná správa zo stanice prichádza v nastavenom čase. Ak ďalšia správa nepríde včas, CANalarm spustí alarm.

Zoznam pojme až 32 sledovaných správ. Pre každú z nich môžete nastaviť povolené oneskorenie.

SW-22565-11

Alarm podľa vybranej správy

Licencia Message Trigger spustí alarm pri prijatí zvolenej správy. Podmienku určíte na základe správy, dĺžky dát a dôležitých bitov jej obsahu.

Bity, ktoré nie sú pre vašu podmienku podstatné, možno pri porovnávaní ignorovať.

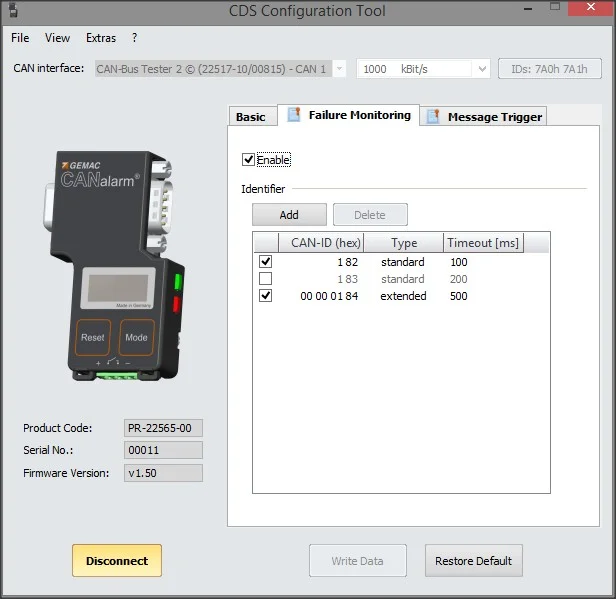

Nastavenie monitorovania výpadkov staníc v zariadení CANalarm
Výber sledovaných správ a ich povolených oneskorení.

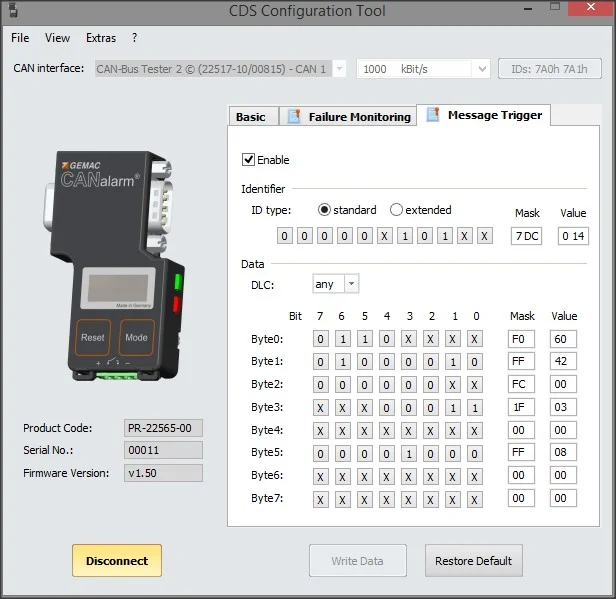

Nastavenie spustenia alarmu na základe správy CAN
Výber správy a podmienok týkajúcich sa jej dátového obsahu.

Príslušenstvo pre diagnostiku CAN

Konfigurácia

Nastavenie priamo na mieste aj z počítača

Základné limity nastavíte pomocou dvoch tlačidiel a displeja priamo na zariadení CANalarm. Na kompletné nastavenie použite bezplatný nástroj CDS Configuration Tool.

  • Tlačidlo MODE prepína zobrazené hodnoty.
  • Tlačidlo RESET slúži aj na ručné zrušenie alarmu.
  • PC sa pripája cez zbernicu CAN a vhodné rozhranie CAN pre počítač.
  • Nastavenia uložíte do zariadenia pomocou príkazu Write Data.
  • Po odpojení programu prejde CANalarm do bežného monitorovania.

Pri bežnom monitorovaní je CANalarm pasívny. V režime vzdialenej konfigurácie aktívne komunikuje s PC-om. Nastavenia komunikácie zvoľte tak, aby nedochádzalo ku kolíziám s ostatnými zariadeniami v sieti.

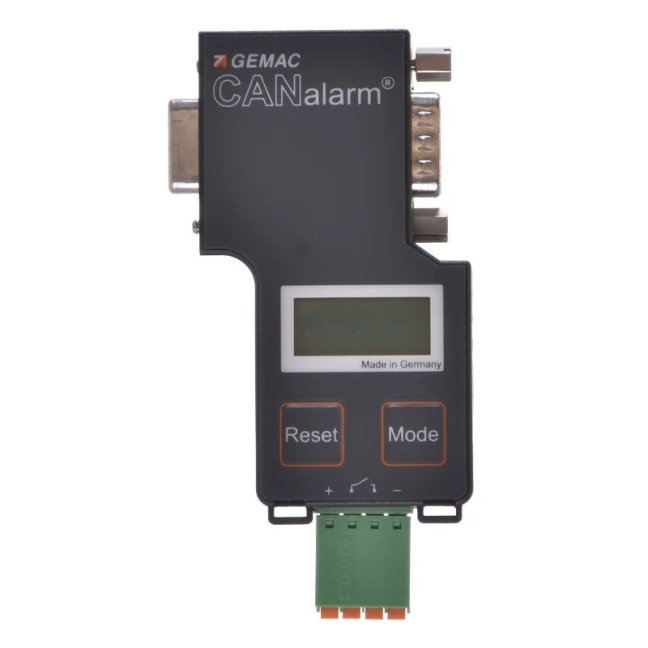

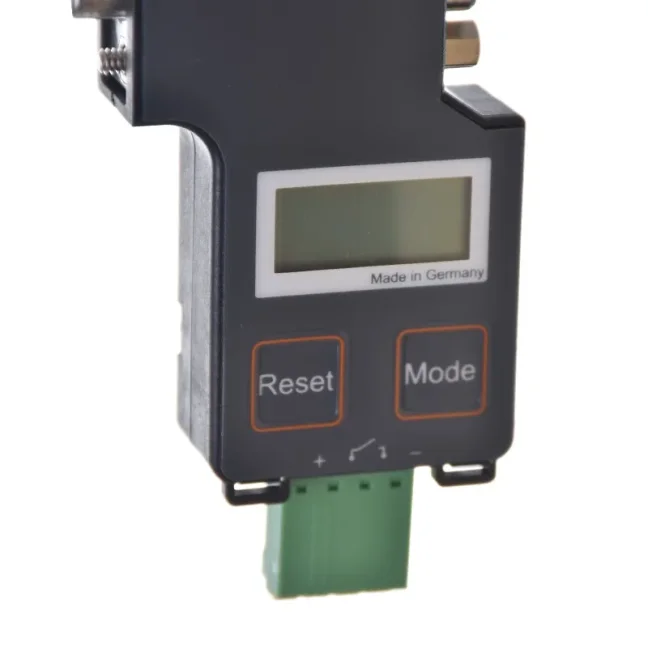

Detail displeja a tlačidiel MODE a RESET na zariadení CANalarm
Stav siete si môžete zobraziť priamo na zariadení.

Správa zariadení

Licencie viazané na konkrétne zariadenie

Aktivované licencie a údaje pripojeného zariadenia CANalarm sa zobrazia v nástroji CDS Configuration Tool. Ten istý program slúži na nahratie licencie aj na aktualizáciu firmvéru.

Licencný súbor má príponu .cdslic a platí pre zariadenie s príslušným sériovým číslom. Pri dodatočnej objednávke licencie nám preto pošlite sériové číslo vášho CANalarmu.

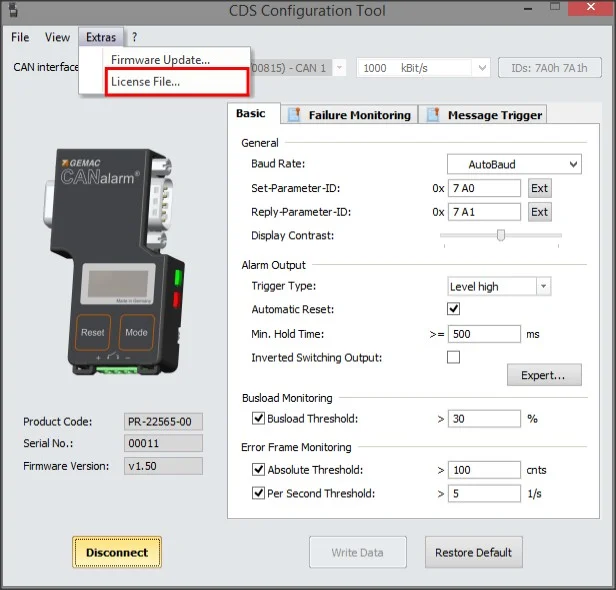

Správa licencií CANalarmu v programe CDS Configuration Tool
Prehľad pripojeného zariadenia a dostupných licencií.

Dodávka a inštalácia

Pripojenie a obsah základnej sady

Objednávacie číslo PR-22565-00 obsahuje zariadenie CANalarm a stručný návod. Rozširujúce licencie sa objednávajú samostatne.

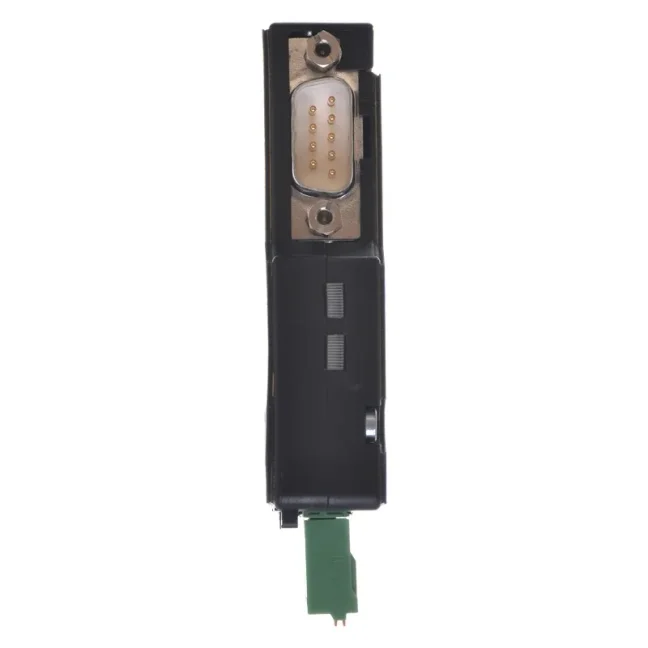

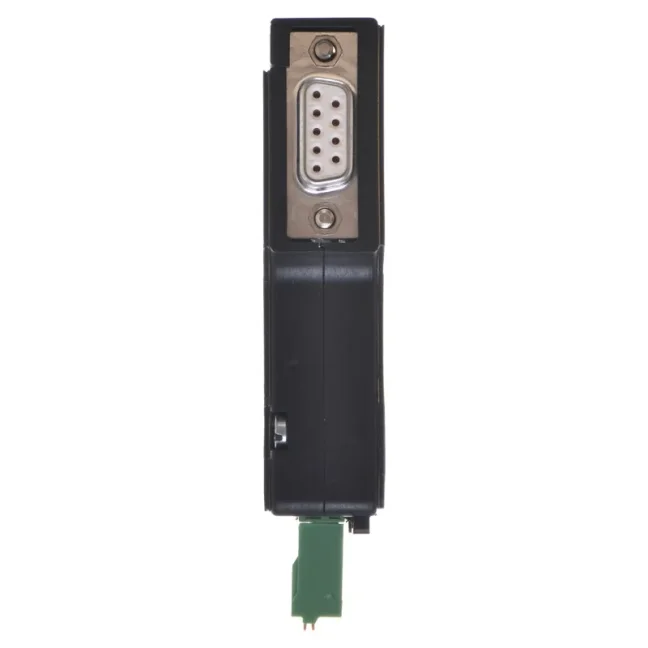

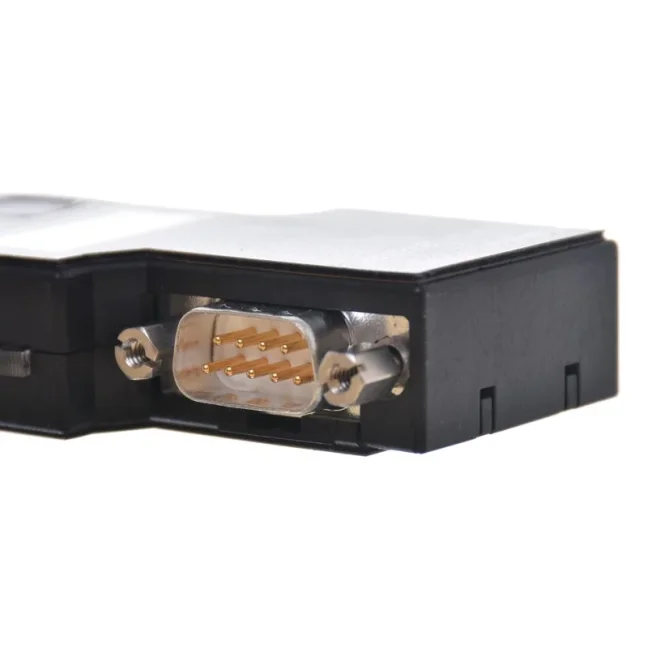

  • Pripojenie k zbernici prostredníctvom 9-pinového konektora D-Sub.
  • Napájanie 9-32 V DC z konektora CAN alebo cez štvorpólovú svorkovnicu.
  • Štvorpólová svorkovnica spája napájanie a bezpotenciálový výstup.
  • Na nastavenie z PC-u je potrebné vhodné rozhranie CAN; vyberte ho podľa podpory nástroja CDS Configuration Tool.

Prístroj má stupeň krytia IP20 a je určený pre suché vnútorné prostredie bez kondenzácie.

CANalarm vo videu

Často kladené otázky

Praktické otázky

Potrebujem na bežné sledovanie počítač?

Nie. Po nastavení funguje CANalarm samostatne. Hodnoty zobrazuje na displeji a udalosť odovzdáva prostredníctvom alarmového kontaktu. Počítač využijete na kompletnú konfiguráciu, licencie a firmvér.

Ktoré funkcie sú zahrnuté v cene základného prístroja?

Sledovanie zaťaženia siete a chybových rámcov vrátane nastavenia ich alarmových limitov. Monitorovanie výpadkov staníc a funkcia Message Trigger sa aktivujú samostatnými licenciami.

Ako CANalarm zistí výpadok stanice?

Vyberiete pravidelnú správu danej stanice a najdlhšie povolené oneskorenie. Ak správa nedorazí včas, spustí sa alarm. Táto funkcia vyžaduje licenciu Failure Monitoring a umožňuje sledovať až 32 správ.

Je možné sledovať konkrétny stav prenášaný v správe?

Áno, s licenciou Message Trigger. Nastavíte správu, dĺžku dát a dôležité bity obsahu. Pri zhode CANalarm vyvolá alarm. Na nastavenie je potrebné poznať komunikáciu daného stroja.

Dokáže CANalarm merať kvalitu elektrického signálu?

CANalarm sleduje logickú prevádzku, zaťaženie a chybové rámce. Na posúdenie tvaru a kvality elektrického signálu použite tester fyzickej vrstvy, napríklad CANtouch alebo CAN-Bus Tester 2.

Je možné alarm potvrdiť ručne?

Áno. Výstup môžete nastaviť tak, aby sa automaticky zrušil alebo aby sa ručne potvrdil tlačidlom RESET. Je možné nastaviť aj dobu podržania a inverziu logiky výstupu.

Na stiahnutie

Návod, technický list a konfiguračný softvér

V záložke Na stiahnutie nájdete technické listy a manuály v angličtine a nemčine, EU vyhlásenie o zhode a odkaz na CDS Configuration Tool.

Otvoriť dokumenty a softvér

Dokumenty a softvér na stiahnutie

Originálna dokumentácia spoločnosti GEMAC k zariadeniu CANalarm a konfiguračný softvér pre PC.

Konfigurácia z PC prebieha cez CAN a vyžaduje vhodné rozhranie CAN. CDS Configuration Tool slúži aj na inštaláciu licencií a aktualizáciu firmvéru. Samotná inštalácia programu neaktivuje platené funkcie prístroja.

Technické vlastnosti zariadenia CANalarm

Špecifikácie diagnostického konektora PR-22565-00
Prístroj a komunikácia
ProduktGEMAC CANalarm / PR-22565-00
UrčenieNeustále logické sledovanie zbernice CAN
ProtokolCAN 2.0 A a B podľa normy ISO 11898-2
Štandardné prenosové rýchlosti10; 20; 50; 100; 125; 250; 500; 800; 1 000 kbit/s
Ďalšie podporované rýchlosti33,3; 62,5; 83,3; 200; 400 kbit/s
Rozpoznávanie rýchlostiAutomatická detekcia alebo ručné nastavenie
Bežná prevádzkaPasívne sledovanie bez pripojeného PC
Vzdialená konfiguráciaAktívna komunikácia cez CAN v režime Remote
Diagnostické funkcie a licencie
Základné funkcieZaťaženie zbernice, celkový počet chybových rámcov a ich počet za sekundu
Vyhodnocovanie zaťaženiaPriebežne v sekundových intervaloch
Chybové rámceRozpoznávanie aktívnych a pasívnych chybových rámcov
Kapacita počítadlaAž 99 999 999 chybových rámcov
Monitorovanie výpadkovVoliteľné / Monitorovanie porúch (Failure Monitoring) / SW-22565-10 / až 32 správ s nastaviteľným oneskorením
Spustenie podľa správyVoliteľné / Spúšťač správ (Message Trigger) / SW-22565-11 / výber správy, dĺžky údajov a masky ich obsahu
Správa licenciíSúbor .cdslic, viazaný na sériové číslo zariadenia
OvládanieDisplej, stavové LED a tlačidlá MODE a RESET
Konfiguračný programCDS Configuration Tool; PC s vhodným rozhraním CAN
Napájanie a výstup alarmu
Napájacie napätie+9 až +32 V DC
Odber prúdu16 mA pri 24 V
Napájanie a výstupŠtvorpólová svorkovnica; napájanie je možné aj z konektora CAN
CAN pripojenie9-pinový D-Sub
Spínací výstupBezpotenciálový, galvanicky oddelený
Hranice spínacieho výstupuŠpičkové napätie pod 60 V AC/DC; maximálny prúd 1,25 A
Ochrana výstupuJe potrebné externé istenie proti nadprúdu
Správanie výstupuStavová alebo hranová podmienka, automatické či ručné potvrdenie, voliteľná inverzia
Automatické podržanie10 až 60 000 ms
Pripojovacia svorkovnicaPhoenix Contact MC1,5/4-G-3,5-1844236; zodpovedajúci konektor FMC1,5/4-ST-3,5-1952283
Mechanické vyhotovenie a prostredie
Rozmery prístroja77 × 45,8 × 18,2 mm
Hmotnosť prístrojaPribližne 50 g
KrytieIP20 podľa normy EN 60529
Prevádzková teplota0 až +40 °C
Skladovacia teplota−20 až +70 °C
Relatívna vlhkosť20-85 %, bez kondenzácie
ProstredieSuché vnútorné priestory
