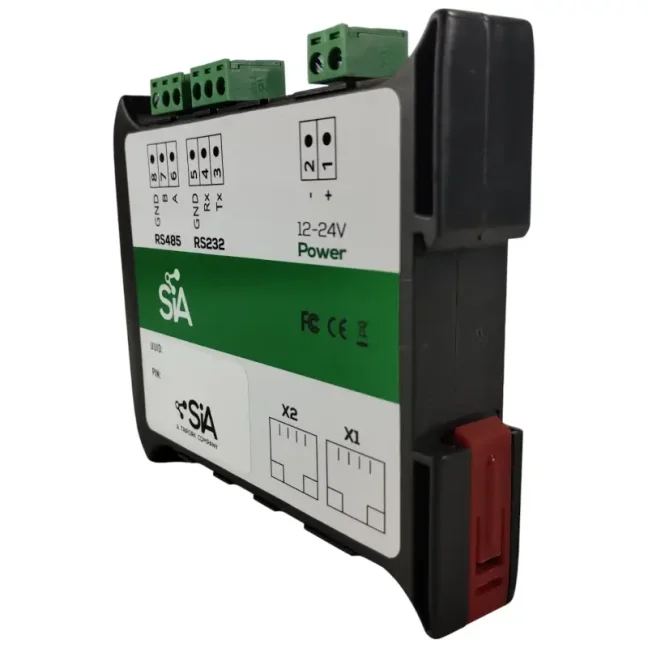

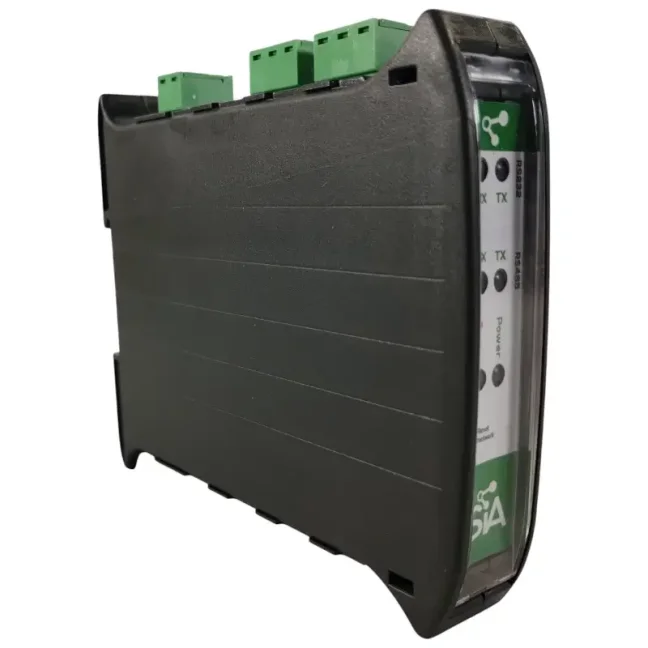

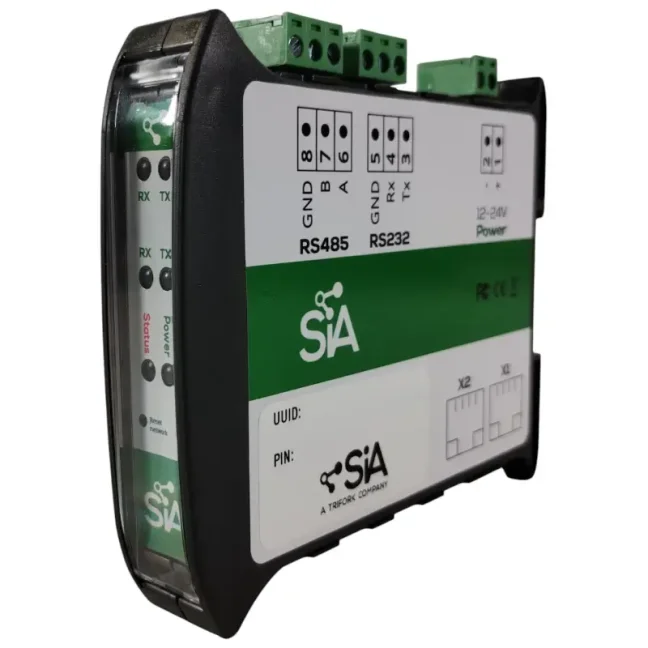

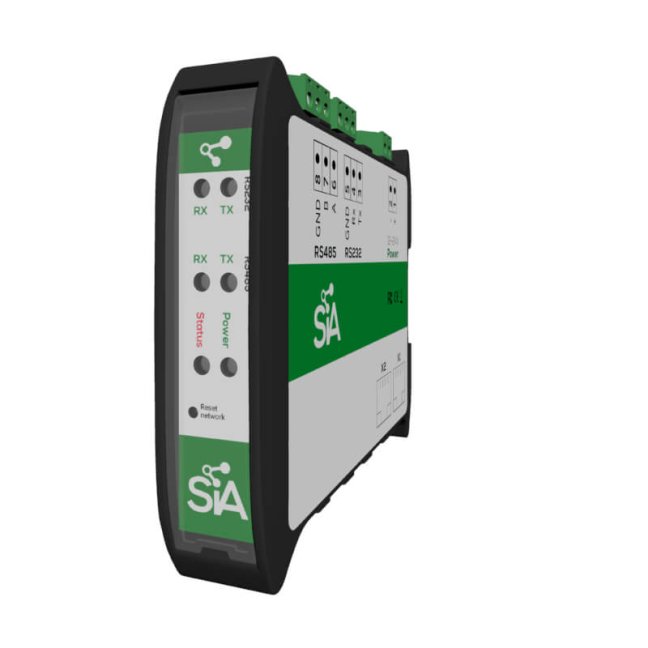

Zařízení pro přenos dat mezi PLC, databázemi a cloudem – SIA Connect HW

Softwarové specifikace

• Uživatelské rozhraní: Webové rozhraní integrované do systému SIA
• API:
  • RESTful API s JSON, které umožňuje plný přístup k SIA a souvisejícím datům a konfiguracím
  • Shadow API s využitím MQTT
• Požadovaný software: Zařízení s webovým prohlížečem (PC, telefon, tablet)

Elektrické specifikace

• Napájení: Externí
• Vstupní napětí DC: 10–30 V / 1,5 A
• Spotřeba energie: 1,5 W (v klidovém režimu)
• Procesor: Cortex-A7 / A53 Quad Core, 1 GHz
• RAM: 512 MB
• Úložiště: 8 GB

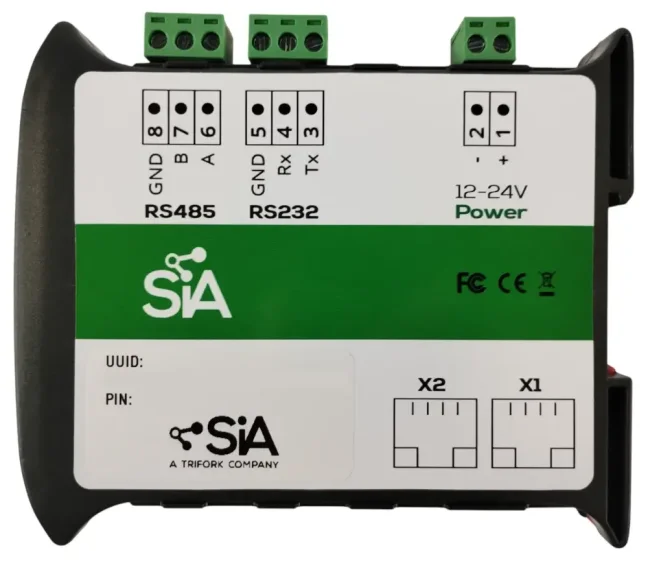

Rozhraní a periférie

• Ethernet: 2x 10/100M Base-T
• Sériové porty:
  • 1x RS232
  • 1x RS485
• USB (volitelné): 2x USB 2.0

Fyzické specifikace

• Rozměry zařízení (Š x V x H): 119,5 x 101 x 22,5 mm
• Rozměry balení (Š x V x H): 135 x 110 x 25 mm
• Hmotnost: 0,4 kg
• Způsob montáže: na DIN lištu 35 mm (EN 60715)
• Materiál pouzdra: směs PC/ABS, samozhášivý

Teplotní rozsahy

• Provozní teplota: −20 °C až +70 °C
• Skladovací teplota: −40 °C až +70 °C

Podporovaná průmyslová zařízení a protokoly

• Allen-Bradley (Rockwell)
  • ControlLogix, CompactLogix, FlexLogix
  • MicroLogix, Micro8xx
  • SLC500*, PLC5* (* podpora pomocí DH+ bridge)
• BACnet IP
• BACnet MS/TP
• Beckhoff TwinCAT ADS
• CTi (Control Technology)
  • Series 25xx/5xx
• Ethernet/IP
• IFM VSE series
• Keyence KV Ethernet
  • KV7xxx, KV5xxx
  • KV3xxx, KV1xxx
  • Nano, KV-P
• Mitsubishi MELSEC
  • FX series
  • iQ-F series
  • iQ-R series
  • A series
  • L series
  • Q series
  • QnA series
• Modbus TCP
• Modbus RTU
• Modbus RTU over TCP
• M-Bus
• Wireless M-Bus (wM-Bus)
• MTConnect
• National Instruments TI505
• NITP in CAMP
• OPC-UA client
• OPC-UA server
• Siemens S5
• Siemens S7
  • S7-200**/300/400/1200/1500 (** s modulem CP243 nebo obdobným ethernetovým modulem)
• Siemens LOGO!
• Siemens TI505
• Socket TCP server
  • Any custom implemented TCP protocol
• Socket TCP client
  • Any custom implemented TCP protocol
• Omron FINS TCP & UDP
  • CP, CJ, CS, CV, NSJ
  • NX, NJ
• Omron Host Link
  • C, CQM1, CP, CJ, CS, CV, NSJ
• Universal Robots RTDE
  • UR3, UR5, UR10, UR16

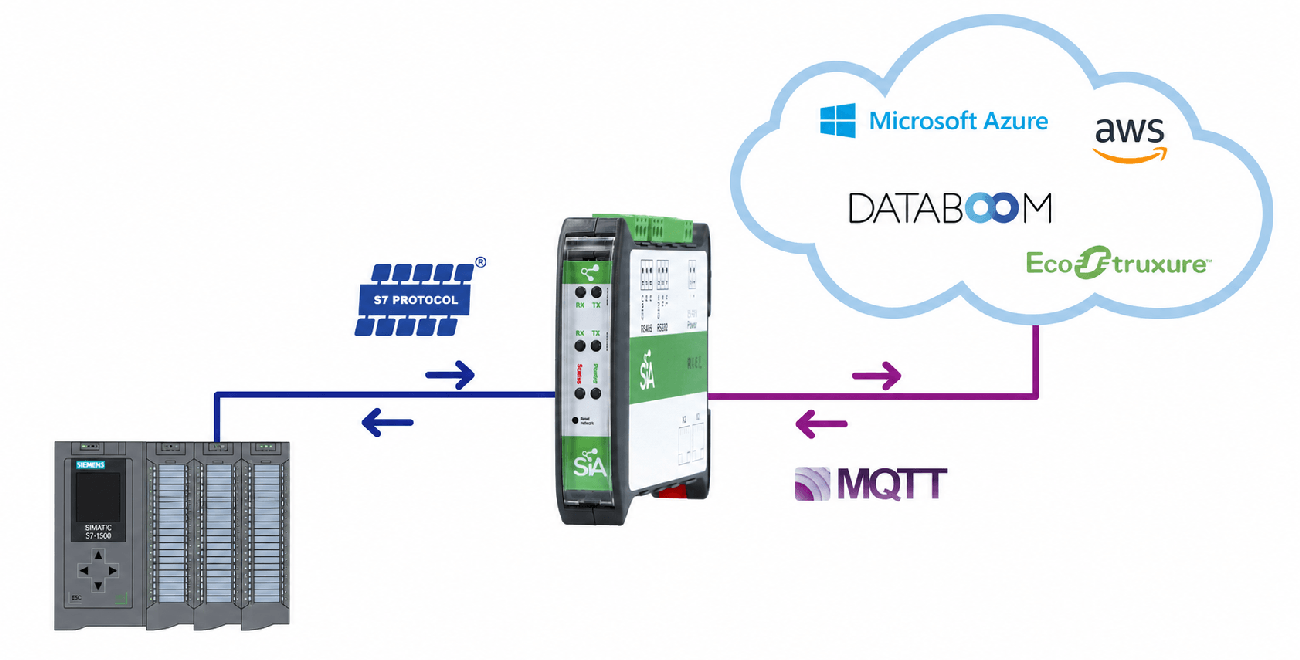

Podporované cloudové & API konektory:

• MQTT
  • QoS, TLS, retained messages
  • Autentizace a šifrování přenosu
• REST API
  • Metody: GET, POST, PUT, DELETE
  • Autentizace: Basic, Bearer, JWT, API key & OAuth
• Azure IoT Hub
  • Device Provisioning Service (DPS)
  • Digital Twin
  • IoT Edge
  • x509 & Symmetric key authentication
  • Device-to-Cloud & Cloud-to-Device telemetry
  • Telemetry properties
• AWS IoT Core
• Google Cloud IoT
• Alibaba Cloud IoT
• Apache Pulsar
• Siemens MindSphere
• PTC ThingWorx
• Aveva Insight
• Schneider Electric EcoStruxure
• Bosch IoT Suite
• Cumulocity IoT
• Tulip
• BrainCube
• Kaa IoT
• IBM Cloud
• a mnoho dalších IIoT platforem…
• Generic File Connector
  • FTP upload / download
  • Lokální úložiště
  • Formáty souborů: CSV, JSON, XML, YAML, plain text a další

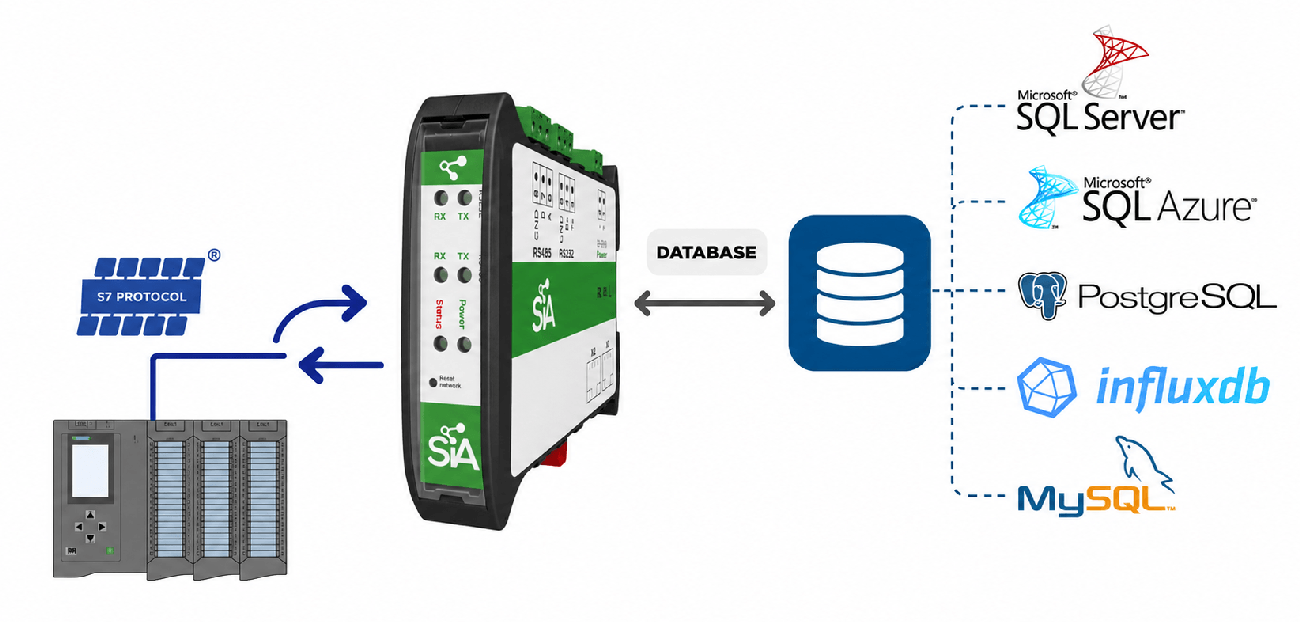

Podporované databázové konektory:

• MS SQL / Azure SQL
  • SSL připojení
  • Volání uložených procedur
• MySQL / MariaDB
• PostgreSQL
• InfluxDB
• MongoDB
• Grafana
  • Vizualizace dat a tvorba dashboardů

Často kladené dotazy k zařízení pro přenos dat mezi PLC, databázemi a cloudem – SIA Connect HW

Co je SIA Connect HW?

SIA Connect HW je kompaktní průmyslové zařízení pro sběr, zpracování a přenos dat mezi PLC, stroji, databázemi a cloudem. Umožňuje čtení i zápis dat, lokální ukládání při výpadku spojení a propojení zařízení různých výrobců bez nutnosti instalace samostatného PC ve výrobě.

K čemu se SIA Connect HW používá?

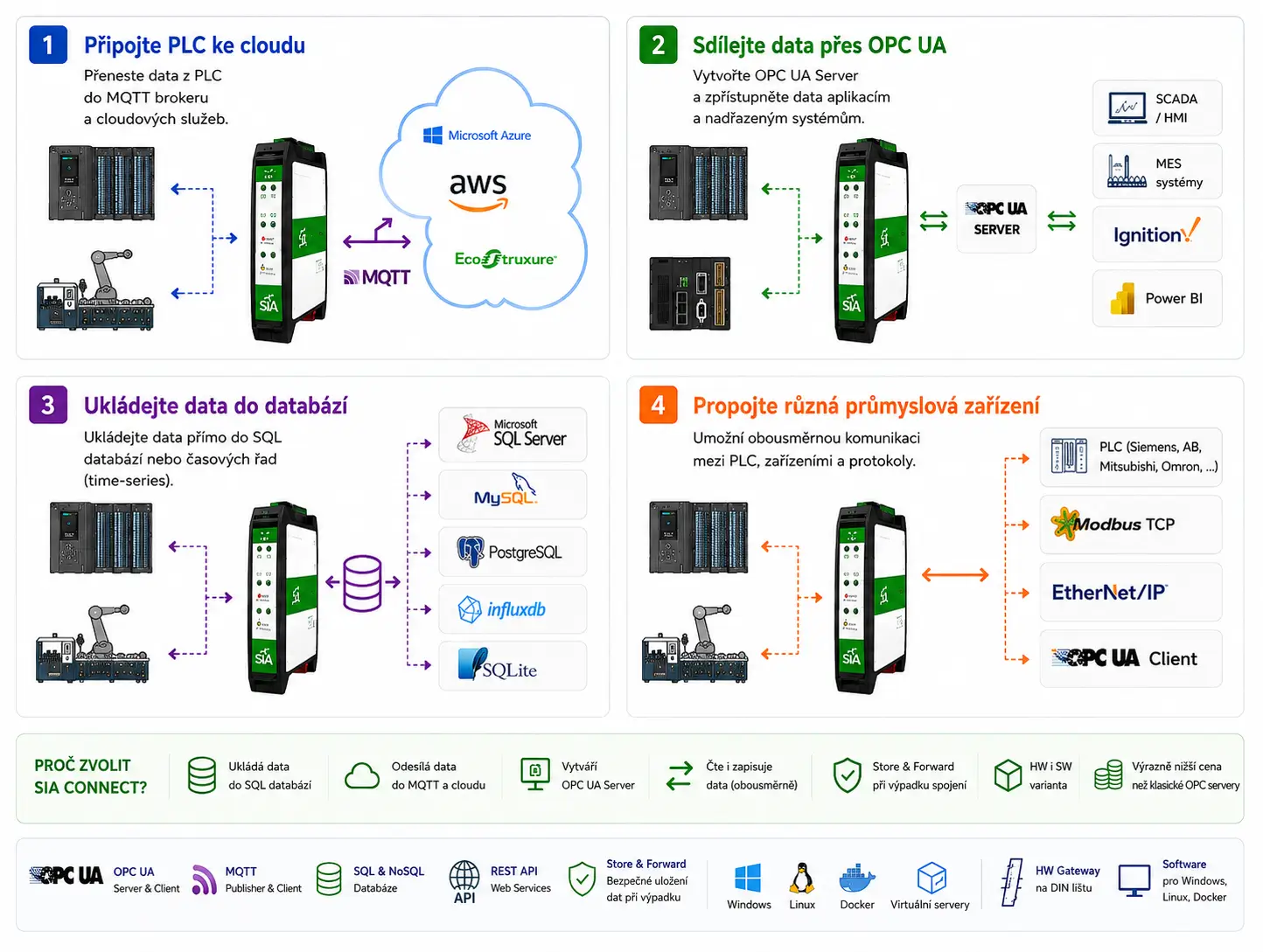

Používá se pro sběr výrobních a provozních dat (teploty, stavy, počty kusů, spotřeby, OK/NOK, energie, atd.), jejich ukládání do databází, odesílání do cloudu, do IT systémů pro účely monitoringu, reportů a analýz, a k propojení dat mezi různými zařízeními a systémy (OT ↔ IT).

Jaký je rozdíl mezi SIA Connect HW a softwarovou verzí SIA Connect (ANY-Ware)?

SIA Connect HW je hotové „all-in-one“ zařízení s integrovaným hardwarem, určené pro projekty do 500 datových bodů, určené k montáži na DIN lištu přímo do rozvaděče.
Softwarová verze SIA Connect (ANY-Ware) je licence pro instalaci na externí hardware nebo virtualizované prostředí (např. server nebo Docker) a je vhodná pro rozsáhlejší projekty s vyšším počtem datových bodů a pokročilými integračními scénáři.

Kolik dat (hodnot) dokáže SIA Connect HW zpracovat?

Hardwarová varianta umožňuje číst a zapisovat až 500 hodnot (itemů) z jednoho nebo více připojených zařízení.

Kolik zařízení nebo PLC lze k zařízení připojit?

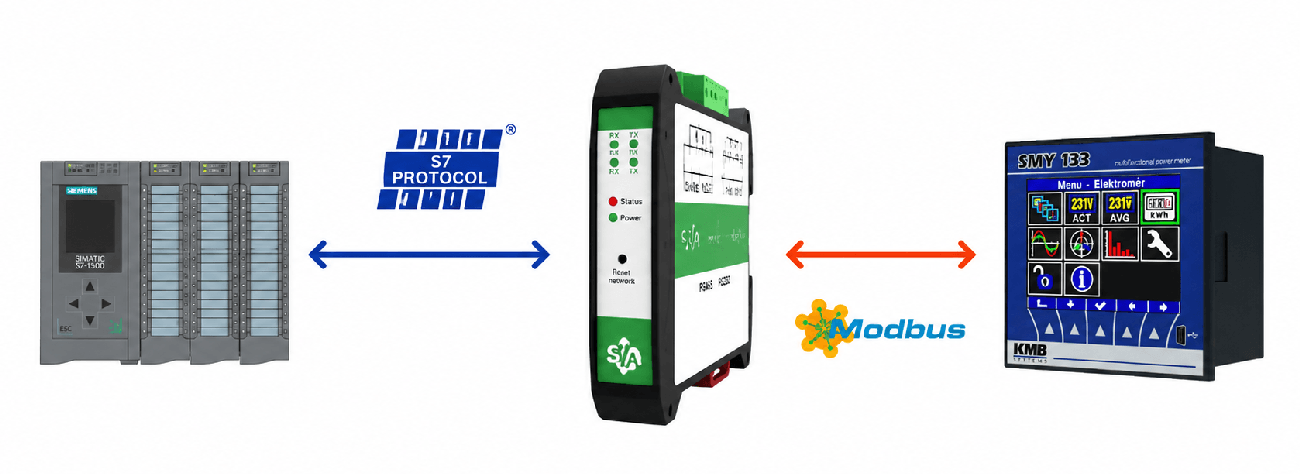

Počet připojených zařízení nebo PLC není pevně omezen. Limitem je celkový počet hodnot (itemů) -- maximálně 500. Lze kombinovat více zařízení i různé komunikační protokoly současně.

Jaké typy zařízení lze k SIA Connect HW připojit?

PLC, výrobní stroje, měřicí přístroje, senzory, energetické měřiče a systémy správy budov (BMS) od různých výrobců.

Jaké průmyslové protokoly SIA Connect HW podporuje?

Podporuje více než 30 průmyslových protokolů, mimo jiné Siemens, Allen-Bradley (EtherNet/IP), Mitsubishi, Omron, Beckhoff, Modbus, OPC UA, BACnet, M-Bus, Ethernet/IP a další.

Umožňuje SIA Connect HW obousměrnou komunikaci?

Ano. Zařízení podporuje obousměrný přenos dat – nejen čtení dat ze zařízení, ale i zápis hodnot zpět (např. setpointy, parametry, povely).

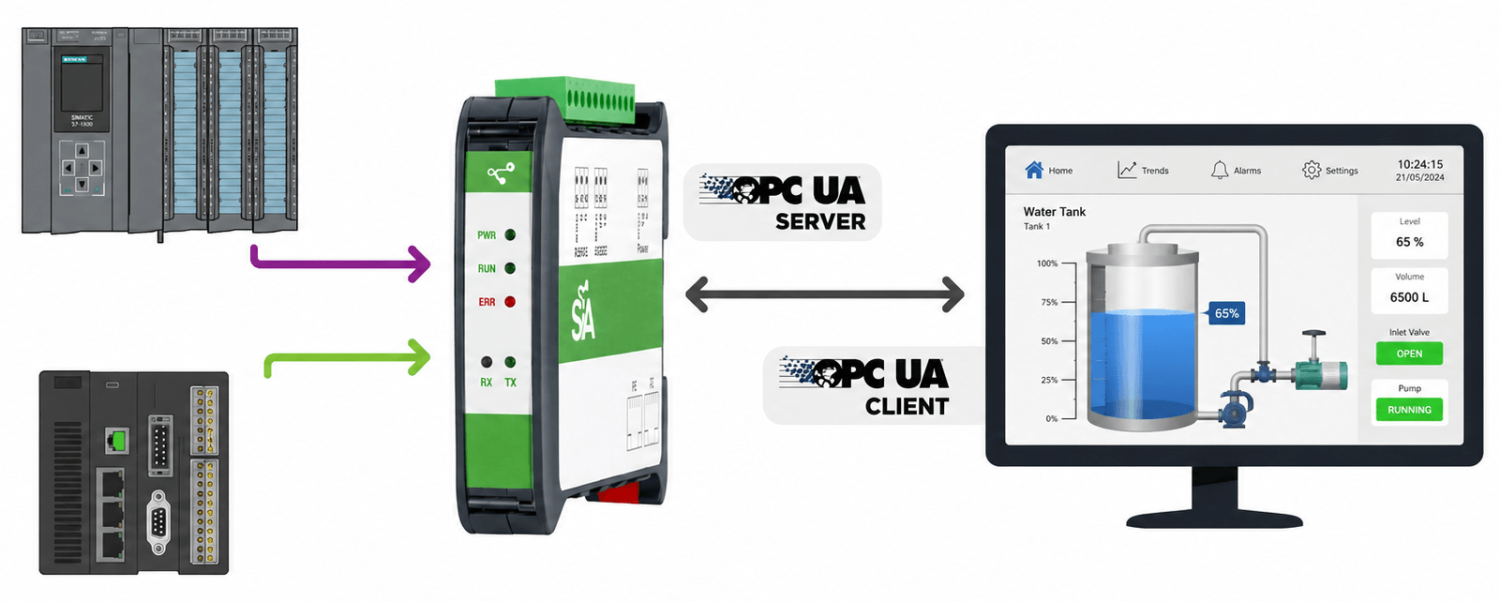

Funguje SIA Connect HW jako OPC UA server nebo klient?

Ano. SIA Connect HW může fungovat jako OPC UA server i OPC UA klient, což umožňuje standardizovanou komunikaci mezi OT a IT systémy.

Potřebuji pro uvedení zařízení do provozu programování nebo pokročilé PLC znalosti?

Ne. Konfigurace probíhá přes vestavěné webové rozhraní v režimu no-code / low-code. Základní nastavení komunikace a toků dat zvládne i uživatel bez zkušeností s PLC programováním.

Jak probíhá první konfigurace SIA Connect HW?

Zařízení se připojí k napájení a Ethernet síti, poté se k němu uživatel přihlásí přes webové rozhraní. V rozhraní se vytvoří uživatel, zvolí potřebné konektory (např. PLC, databáze, cloud), vyberou se itemy a nastaví mapování mezi zdrojem a cílem. Není nutná instalace žádného dalšího software.

Je nutné mít ve výrobě počítač s OS Windows?

Ne. SIA Connect HW je samostatné zařízení s vlastním hardwarem a softwarem. Odpadá potřeba vyhrazeného PC s OS Windows pouze pro sběr dat.

Funguje SIA Connect HW i při výpadku připojení k internetu?

Ano. Při výpadku připojení k databázi nebo cloudu se data ukládají lokálně a po obnovení spojení se automaticky odešlou. Sběr dat ani provoz výroby se nepřeruší.

Jaké síťové a komunikační rozhraní SIA Connect HW nabízí?

Zařízení má 2× oddělené LAN porty pro oddělení OT a IT sítě a 1× RS232 + 1× RS485 pro připojení sériových zařízení.

Jaká databázová a cloudová řešení jsou podporována?

Podporovány jsou běžné databáze a služby prostřednictvím konektorů jako SQL databáze, MQTT, REST API a další dle konfigurace projektu.

Podporuje SIA Connect integraci s MES, SCADA nebo ERP systémy?

Ano. Díky REST API, MQTT, databázovým a cloudovým konektorům lze data jednoduše propojit s MES, SCADA, ERP systémy i analytickými platformami.

Má SIA Connect HW otevřené API?

Ano. Součástí je otevřené REST API, které umožňuje integraci do vlastních aplikací, firemních procesů nebo vytvoření vlastního uživatelského rozhraní.

Jak je řešena bezpečnost komunikace?

Komunikace je šifrována pomocí TLS, podporována je správa certifikátů (např. DigiCert IoT Trust), řízení uživatelských rolí a bezpečný vzdálený přístup.

Je možné zařízení spravovat a aktualizovat na dálku?

Ano. SIA Connect HW umožňuje bezpečný vzdálený přístup pro konfiguraci, diagnostiku i aktualizace bez nutnosti fyzické návštěvy instalace.

Jaká licence je potřeba pro provoz SIA Connect HW?

Licence je součástí zařízení a vztahuje se na jeho plnou funkčnost. Nevyžaduje žádné další licence ani předplatné.

Je SIA Connect HW vhodný pro rozsáhlé projekty?

Ne. HW varianta je určena pro menší a střední projekty do 500 datových bodů. Pro rozsáhlejší scénáře, vyšší počet dat nebo virtualizaci je určena softwarová verze SIA Connect.

Lze SIA Connect HW použít i pro energetická měření nebo monitoring budov?

Ano. Podporuje protokoly běžně používané v energetice a BMS (např. Modbus, M-Bus, BACnet) a je vhodný jak pro výrobní technologie, tak pro infrastrukturu budov.
