Ethernet teploměr, vlhkoměr a barometr, Modbus TCP, REST, MQTT, OPC UA

FOXON PLUS
W&T

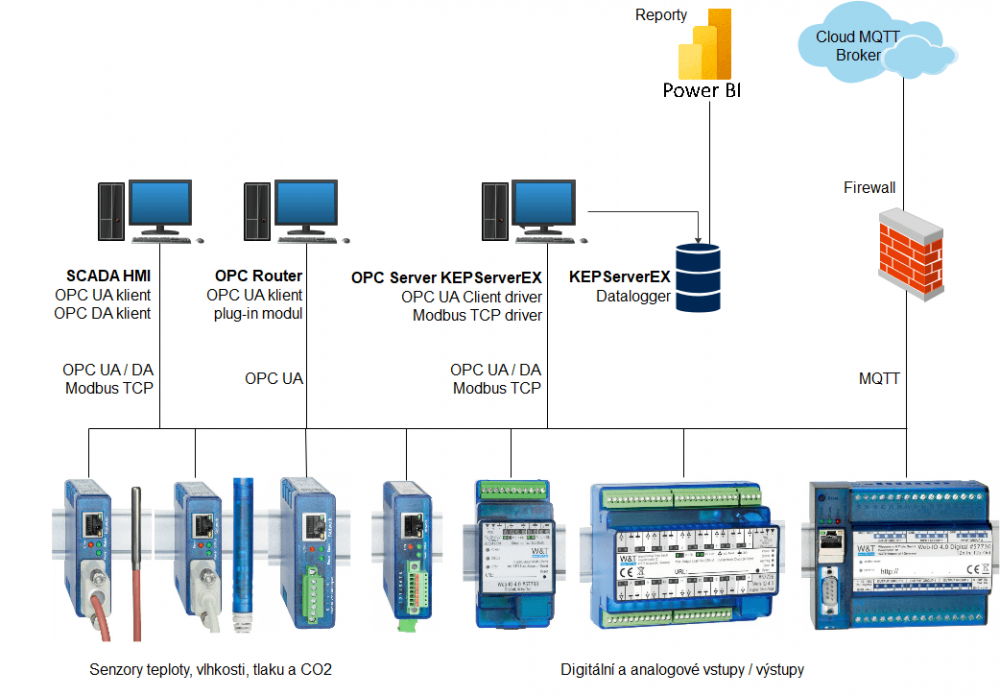

Průmyslový teploměr s vlhkoměrem a barometrem, ukládá data do interní paměti nebo je poskytuje po Ethernet síti nadřazeným aplikacím přes protokol OPC UA/DA, MQTT, REST, Modbus TCP aj. Podpora JavaScript pro zobrazení dat v prohlížeči, alarm systém, podpora cloud služby W&T. Montáž na DIN lištu. Možnost certifikace měření na 1 rok. Více

Kód: 57713

10 950 Kč bez DPH (13 249,50 Kč s DPH)
Recyklační poplatek 1 Kč zahrnutý v ceně.
Množstevní sleva
Počet ks
Sleva
Cena bez DPH
0 - 4
0%
10 950,00
5 - 9
2%
10 731,00
10 - 19
5%
10 402,50
20 a více
9%
9 964,50
Dodání 3-8 dní
ks
(0 ks na skladě)

Rezervace termínu

Chci nabídku
W&T

Průmyslový teploměr s vlhkoměrem a barometrem, ukládá data do interní paměti nebo je poskytuje po Ethernet síti nadřazeným aplikacím přes protokol OPC UA/DA, MQTT, REST, Modbus TCP aj. Podpora JavaScript pro zobrazení dat v prohlížeči, alarm systém, podpora cloud služby W&T. Montáž na DIN lištu. Možnost certifikace měření na 1 rok. Více

Kód: 57713

W&T 57713

Teplota, vlhkost a atmosférický tlak přes Ethernet

W&T 57713 je síťový měřicí systém s oddělenou sondou pro teplotu a relativní vlhkost i atmosférický tlak. Nabízí webové zobrazení, interní záznam dat a připojení přes OPC UA, MQTT, REST a Modbus TCP.

Potřebujete vybrat nebo objednat W&T 57713?
Pošlete nám požadovaný počet kusů a popis zapojení. Ověříme dostupnost i vhodné příslušenství.

Poptat nákup nebo opravu dílu
-40 až +85 °CRozsah teploty snímače
0–100 % RHMěřicí rozsah relativní vlhkosti
10–1100 hPaSíťové sledování prostředí

Nástupnický model

W&T uvádí pro tento produkt nástupnický model 57113. Parametry na této stránce se vztahují k původnímu objednacímu číslu 57713. Před volbou náhrady ověříme zapojení, funkce a vhodnost pro konkrétní aplikaci.

Použití

Kombinovaná sonda měří teplotu, relativní vlhkost a atmosférický tlak. Hodnoty slouží pro dohled nad klimatem a vyhodnocení podmínek v technických prostorech.

Technické parametry W&T 57713

Kombinovaný snímačMěření teploty, relativní vlhkosti a atmosférického tlaku
Zásuvka DB9
Délka kabelu: 2 m, lze prodloužit nejvýše na 20 m
Síťové rozhraní10/100BaseT, automatické rozpoznání / Auto-MDIX
RJ45
IPv6 na vyžádání
Galvanické odděleníOddělení síťového rozhraní: min. 1500 V
NapájeníPower-over-Ethernet (PoE) nebo
12–48 V DC (±10 %) nebo
18–30 V AC, efektivní hodnota (±10 %)
Připojení napájeníOdnímatelná šroubová svorkovnice, rozteč 5,08 mm
Označeno „L+“ a „M“
Odběr prouduPoE třída 1 (0,44–3,84 W)
typ. 62 mA při 24 V DC, 80 mA při 20 V AC,
max. 70 mA při 24 V DC, 40 mA při 48 V DC
Signalizace1× LED napájení
2× LED stavu sítě
4 LED diody – stav a chyby
Měřicí rozsah-40 °C až 85 °C, 0 až 100 % rF, 10–1100 hPa
Rozlišení1/10 °C, 1/10 % rF, 0,1 hPa
Zobrazované veličinyTeplota: °C, °F, K; relativní vlhkost: % RH; absolutní vlhkost: g/m³; rosný bod: °C; atmosférický tlak: mbar, hPa; směšovací poměr: g/kg; entalpie: kJ/kg
Chyba měřeníTeplota:
typ. při 25 °C ±0,3 °C
max. @ -40 až 85 °C ±1,5 °C
Relativní vlhkost:
typ. @ -20 až 60 °C (normální rozsah) ±1,8 % rH (10–90 % rH)
max. při -20 až 60 °C (normální rozsah) ±4 % rH (0–100 % rH)
Dočasná odchylka vlhkosti: +3 % RH po 60 h provozu mimo normální teplotní rozsah, při -40 až +85 °C
Dlouhodobá stabilita typ. <0,5 % rH/rok
Atmosférický tlak:
typ. při 25 °C ±0,8 hPa (750 až 1100 hPa)
max. při 25 °C ±2,5 hPa (750 až 1100 hPa)
max. při -40 až 85 °C: ±3,5 hPa (300 až 1100 hPa)
Dlouhodobá stabilita: typicky -1 hPa/rok
Perioda měření4s
Interval ukládání15 s, 30 s, 1 min, 5 min, 15 min, 60 min
Kapacita historie (paměť 4 MB)min. 7 týdnů, max. 20 let
Pouzdro a montážKompaktní plastové pouzdro pro montáž na DIN lištu
105 × 22 × 75 mm (délka × šířka × výška)
Stupeň krytíIP20
Hmotnostcca 200 g
Okolní teplotaSkladování: -40 až +70 °C
Provoz s odstupy mezi zařízeními: 0 až +60 °C
Provoz při montáži vedle sebe bez odstupů: 0 až +50 °C
Přípustná relativní vlhkost0 až 95 % RH, bez kondenzace
Obsah dodávky1x webový termo-hygrobarometr
1x snímač W&T, 2 m (teplota, relativní vlhkost a barometrický tlak)
1× stručný návod

Měřené veličiny a podmínky použití

  • Kombinovaná sonda měří teplotu, relativní vlhkost a atmosférický tlak. Hodnoty slouží pro dohled nad klimatem a vyhodnocení podmínek v technických prostorech.
  • Součástí dodávky je kombinovaná sonda s kabelem 2 m. W&T pro tento model dovoluje prodloužení připojení sondy nejvýše na 20 m.
  • Hodnoty se aktualizují každé 4 sekundy. Historie se ukládá podle samostatného intervalu: 15 nebo 30 sekund, případně 1, 5, 15 nebo 60 minut.
  • Až 12 konfigurovatelných hlášení umožní upozornění e-mailem či přes SNMP. Síťový modul a sonda mají vlastní podmínky provozu; měřicí rozsah sondy není provozní teplotou modulu.
  • Měřicí rozsah vlhkosti 0–100 % RH není souhlasem s kondenzací na elektronice. Přípustné provozní podmínky jsou uvedené samostatně v technické tabulce.

Uvedení do provozu a příslušenství

Umístěte sondu tak, aby měřila požadovaný prostor a nebyla ovlivněná teplem okolních zařízení. Nastavte IP adresu, zobrazené veličiny, interval ukládání a alarmové meze. Při prodloužení použijte odpovídající kabeláž a nepřekročte délku 20 m.

Obsah dodávky

  • 1x webový termo-hygrobarometr
  • 1x snímač W&T, 2 m (teplota, relativní vlhkost a barometrický tlak)
  • 1× stručný návod

Časté dotazy

Mohu prodloužit kabel sondy?

Ano. U tohoto modelu je uvedený kabel 2 m s možností prodloužení nejvýše na 20 m. Použijte kabeláž odpovídající zapojení výrobce.

Platí měřicí rozsah teploty i pro síťový modul?

Ne. Rozsah měření patří sondě. Vlastní modul má samostatně uvedenou provozní teplotu a podmínky montáže.

Co znamená uvedená typická přesnost?

Platí za podmínek uvedených u konkrétní veličiny a rozsahu v tabulce. Při posouzení je nutné rozlišit teplotu, relativní vlhkost a případně tlak i dlouhodobou stabilitu.

Proč objednat u FOXONu

Před objednáním ověříme aktuální dostupnost dílu a potvrdíme možný termín dodání. Pomůžeme s výběrem zařízení a potřebného příslušenství podle zapojení a požadované komunikace. Podmínky záruky a rozsah případné diagnostiky či opravy potvrdíme pro konkrétní nabídku.

Více než 3 500zákazníků
Dodáváme dovíce než 100 zemí světa
Expresní dodání?Prověříme to, ihned nás kontaktujte.

Dokumentace a technická konzultace

Technická data a dokumentace W&T 57713

Manuály, firmware a nástroje pro tento model najdete také v záložce Ke stažení. Pro dotaz na servis použijte prodej a opravy průmyslových dílů FOXON.

Potřebujete vybrat nebo objednat W&T 57713?
Pošlete nám požadovaný počet kusů a popis zapojení. Ověříme dostupnost i vhodné příslušenství.

Poptat nákup nebo opravu dílu

Schémata a vyobrazení

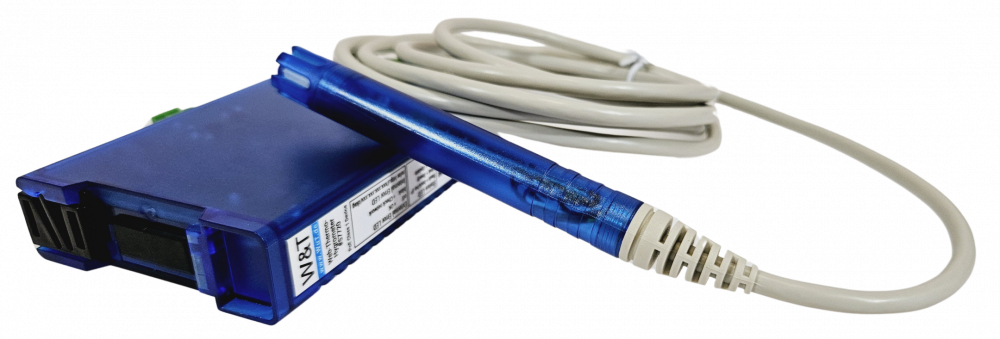

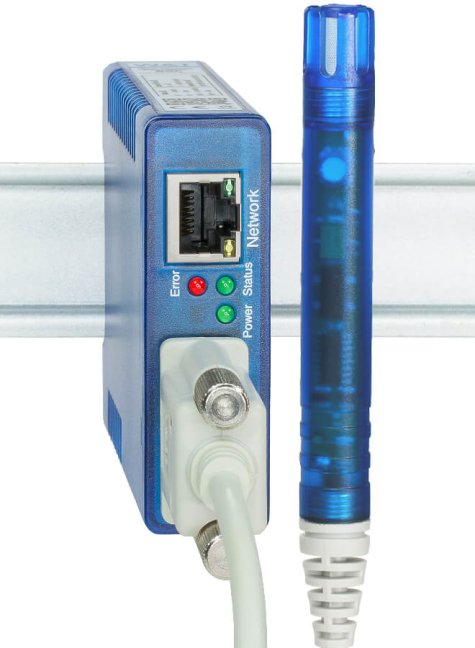

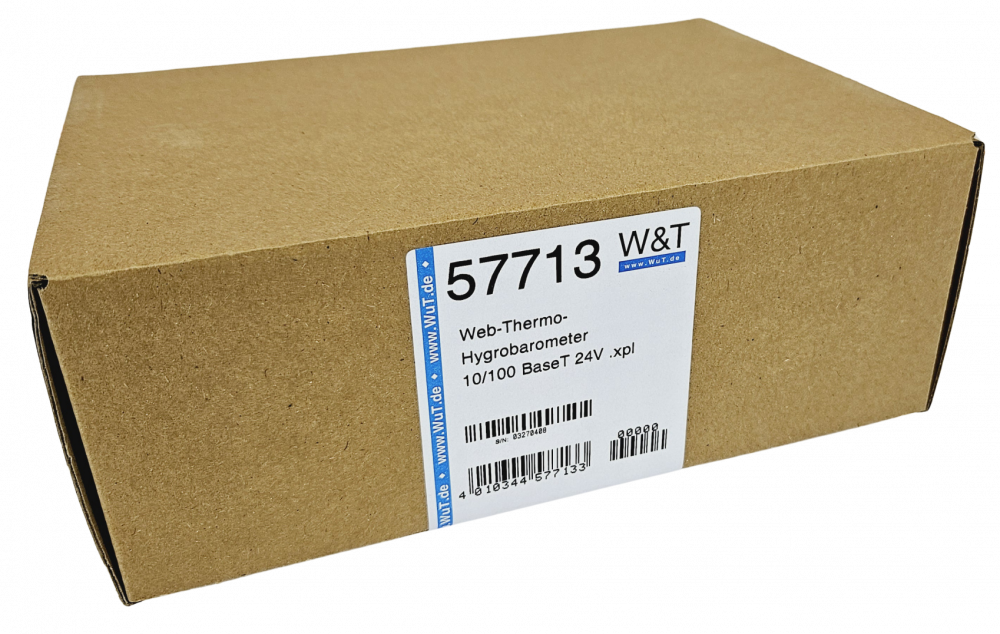

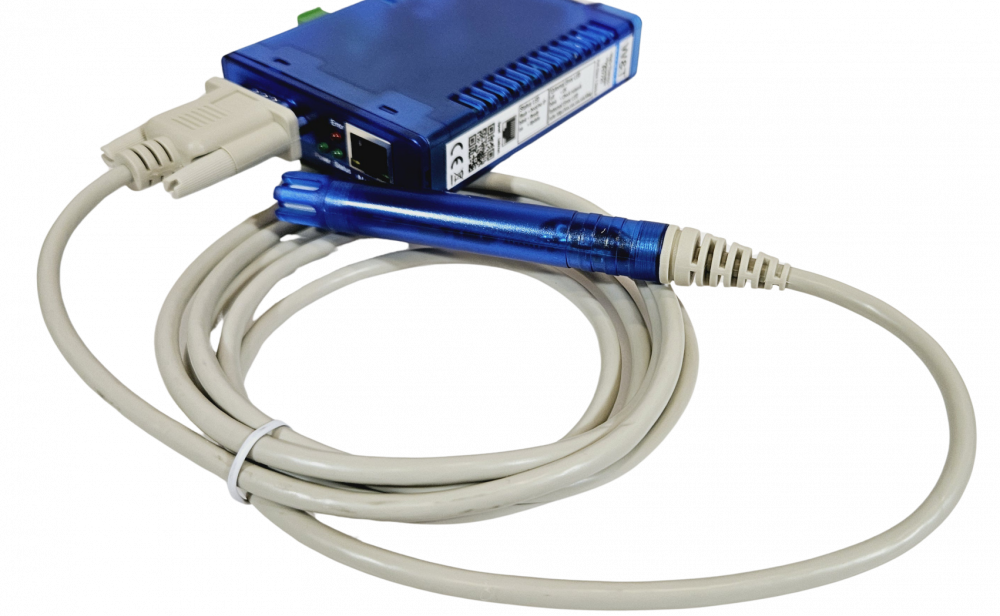

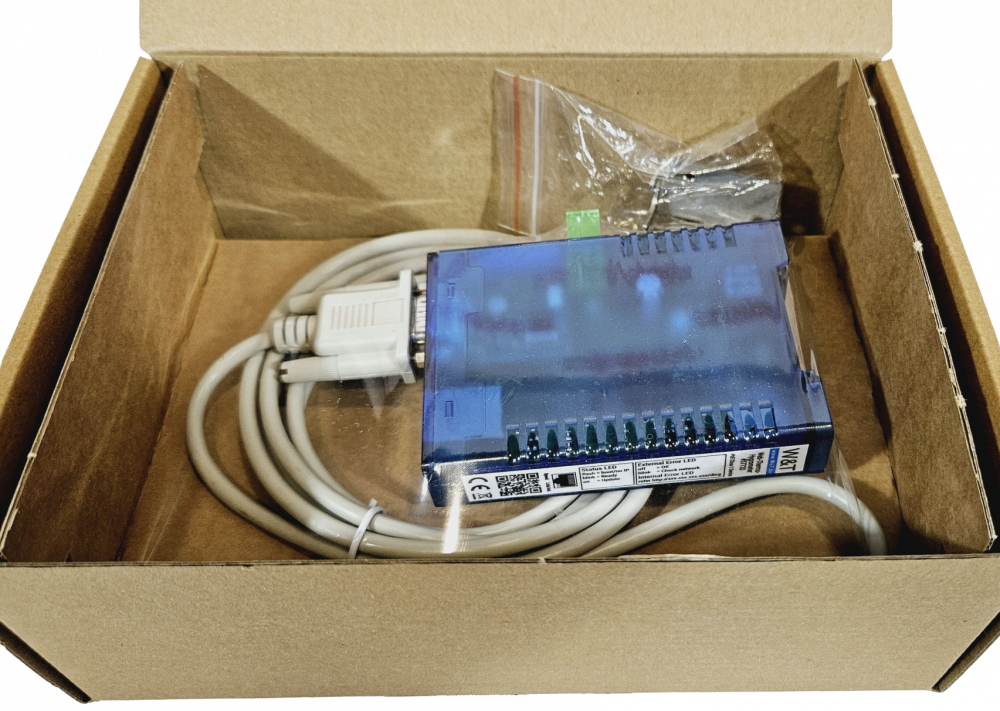

W&T 57713 - schéma nebo vyobrazení produktuW&T 57713 - schéma nebo vyobrazení produktuW&T 57713 - schéma nebo vyobrazení produktuW&T 57713 - schéma nebo vyobrazení produktuW&T 57713 - schéma nebo vyobrazení produktu
