Opal20 průmyslový switch 16x100M + 2x1G (RJ45/SFP) + 2x 1000 (SM, MM)

Přidat do oblíbených

Opal20 průmyslový switch 16x100M + 2x1G (RJ45/SFP) + 2x 1000 (SM, MM)

Kyland

Průmyslový switch s 16x100M + 2x1G (RJ45/SFP) + 2x100M (SM, MM), nemanažovatelný, napájení 12–48 VDC / 18–30 VAC, kovové šasi, IP30, montáž na DIN, ATEX II. Více

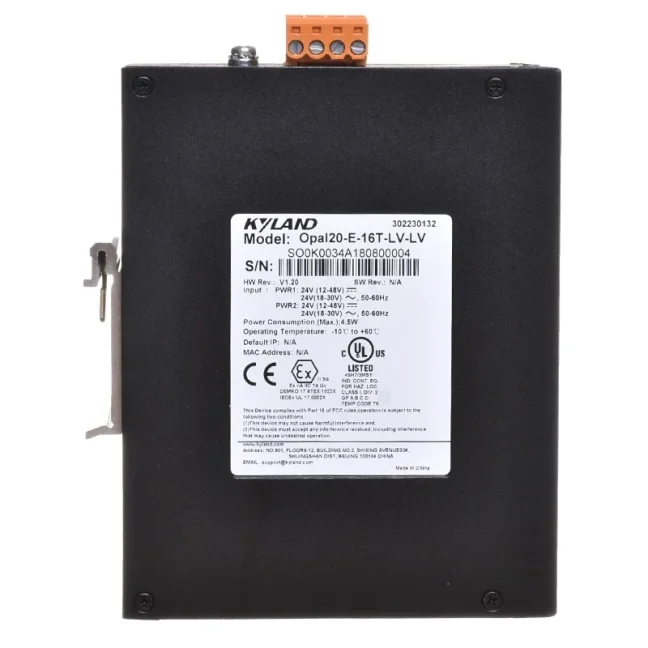

Kód: OPAL20-E-16T-LV-LV

307 EUR bez DPH (377,61 EUR Vrátane DPH)
Recyklační poplatek 1 EUR zahrnutý v ceně.
Množstevná zľava
Počet ks
Zľava
Cena bez DPH
0 - 4
0%
307,00
5 - 9
4%
294,72
10 - 19
7%
285,51
20 - 49
10%
276,30
50 a více
12%
270,16
Skladem
ks
(2 ks Skladom)

Rezervace termínu

Chcem ponuku
Kyland

Průmyslový switch s 16x100M + 2x1G (RJ45/SFP) + 2x100M (SM, MM), nemanažovatelný, napájení 12–48 VDC / 18–30 VAC, kovové šasi, IP30, montáž na DIN, ATEX II. Více

Kód: OPAL20-E-16T-LV-LV

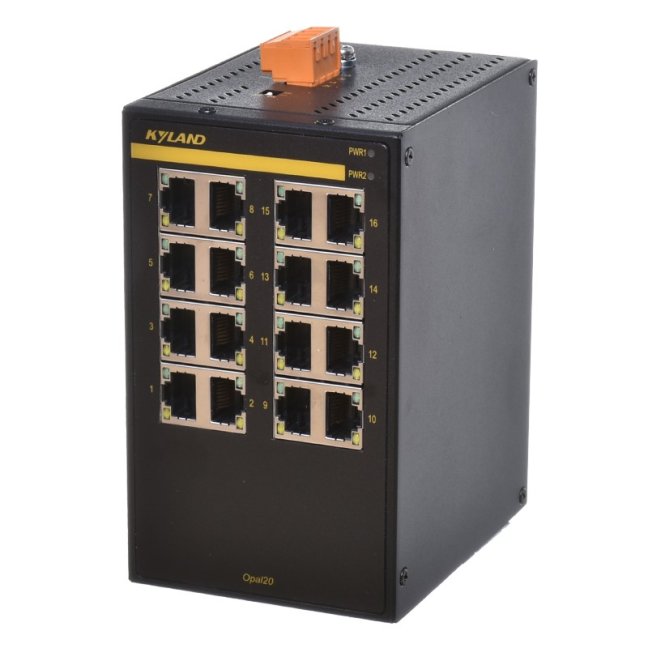

Opal20 – Kompaktní Fast Ethernet switch s robustní konstrukcí

Opal20 je nemanažovatelný DIN-Rail switch s flexibilní kombinací portů, který nabízí až 2 Gigabitovými porty a 16 Fast Ethernet porty. Díky svým kompaktním rozměrům a jednoduchému designu plug-and-play je ideální pro rychlé a spolehlivé ethernetové připojení v náročných průmyslových prostředích, jako je automatizace továren, petrochemie nebo ITS (inteligentní dopravní systémy).

Klíčové vlastnosti

  • Porty: Ty mohou zahrnovat až 2 Gigabitové porty (RJ45), 2 optické porty 100M (single-mode nebo multi-mode), 2 SFP sloty a až 16 RJ45 portů (10/100M).

  • Provedení a odolnost: Kovové šasi s krytím IP30 a integrovaným izolovaným napájecím zdrojem zajišťuje vysokou spolehlivost. Pasivní chlazení a fanless design zaručují tichý a bezúdržbový provoz.

  • Napájení: Podpora redundantního napájení 12-48 VDC / 18-30 VAC s ochranou proti přepólování a přepětí zajišťuje nepřetržitý provoz.

  • Provozní teploty: K dispozici jsou modely pro standardní provozní teplotu -10 °C až +60 °C.

  • Výkon: Switch je optimalizovaný pro přenos dat s nízkou spotřebou energie, která při plném zatížení nepřesahuje 8 W (u vybraných variant). Model Opal20 nepodporuje funkci Jumbo Frame.

  • Instalace: Snadná montáž na DIN lištu nebo panel.

Technické specifikace

  • Standardy: IEEE 802.3i, 802.3u, 802.3ab a 802.3x.

  • MAC tabulka: 8K adres

  • Vyrovnávací paměť: 2Mbit

  • Přenosová rychlost paketů: 5.7 Mpps

  • Rozměry: 80mm × 134mm × 106mm (Š×V×H)

  • Hmotnost: 0.7 kg

  • Záruka: 5 let

  • Certifikace: CE, FCC, UL61010

Konfigurace na míru

Velkou výhodou switchů Kyland je široká možnost konfigurace na míru, proto je třeba pro objednání switche Kyland sestavit objednací kód z dostupných možností portů, konektorů a napájení. Příkladem může být model Opal20 s kódovým označením Opal20-16T-LV-LV, který označuje 16 RJ45 portů Fast Ethernet.

Možnosti provedení

Opal20-X-Ports-Connector-PS1-PS2
X Operating temperature range
E -10 to +60°C operating temperature
Ports
2GE2S16T 2x 10/100/1000Base-T(X) RJ45 ports; 2x 100Base-FX, single-mode fiber ports; 16x 10/100Base-T(X) RJ45 ports
2GE2M16T 2x 10/100/1000Base-T(X) RJ45 ports; 2x 100Base-FX, multi-mode fiber ports; 16x 10/100Base-T(X) RJ45 ports
2GE2SFP16T 2x 10/100/1000Base-T(X) RJ45 ports; 2x 100Base-X, SFP slots; 16x 10/100Base-T(X) RJ45 ports
2GE16T 2x 10/100/1000Base-T(X) RJ45 ports; 16x 10/100Base-T(X) RJ45 ports
2S16T 2x 100Base-FX, single-mode fiber ports; 16x 10/100Base-T(X) RJ45 ports
2M16T 2x 100Base-FX, multi-mode fiber ports; 16x 10/100Base-T(X) RJ45 ports
2SFP16T 2x 100Base-X, SFP slots; 16x 10/100Base-T(X) RJ45 ports
16T 16x 10/100Base-T(X) RJ45 ports
Connector 100M fiber port specifications
SC05 SC connector, multi-mode, 1310nm, 5km
ST05 ST connector, multi-mode, 1310nm, 5km
SC40 SC connector, single-mode, 1310nm, 40km
ST40 ST connector, single-mode, 1310nm, 40km
SC60 SC connector, single-mode, 1310nm, 60km
SC80 SC connector, single-mode, 1550nm, 80km
None No 100M fiber port (pro varianty bez optických portů)
PS1-PS2
LV-LV 12-48VDC/18-30VAC, redundant power inputs
Technical Specification
Standard IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-TX and 100Base-FX)
IEEE 802.3ab(1000Base-T)
Switch Properties MAC Table: 8K
Packet Buffer: 2Mbit
Packet Forwarding Rate: 5.7Mpps
Switching Delay:<10μs
Interface Gigabit Port: 10/100/1000Base-T(X), RJ45 port
Fast Ethernet Port:
100Base-FX, SM/MM, SC/ST connector
100Base-X, SFP slot
10/100Base-T(X), RJ45 port

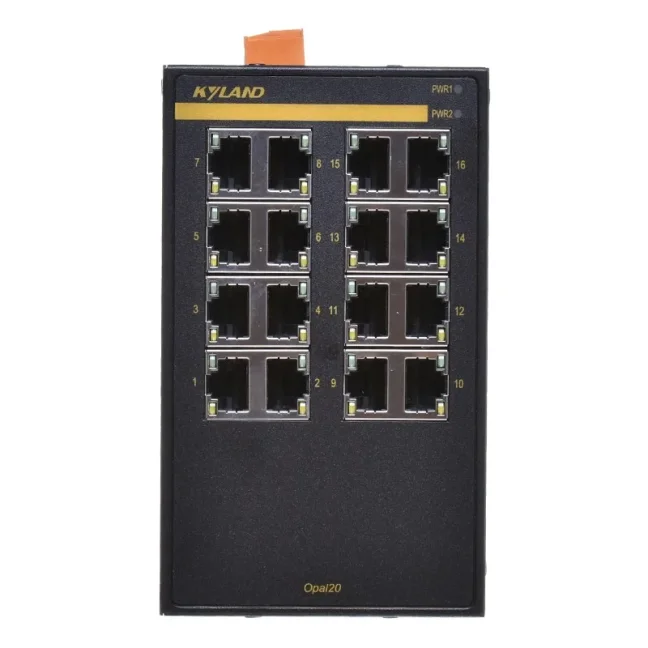

LED LED on Front Panel:
Power LED: PWR1, PWR2
Interface LED: Link/ACT, Speed (RJ45 port); Link/ACT, Speed (Fiber port)

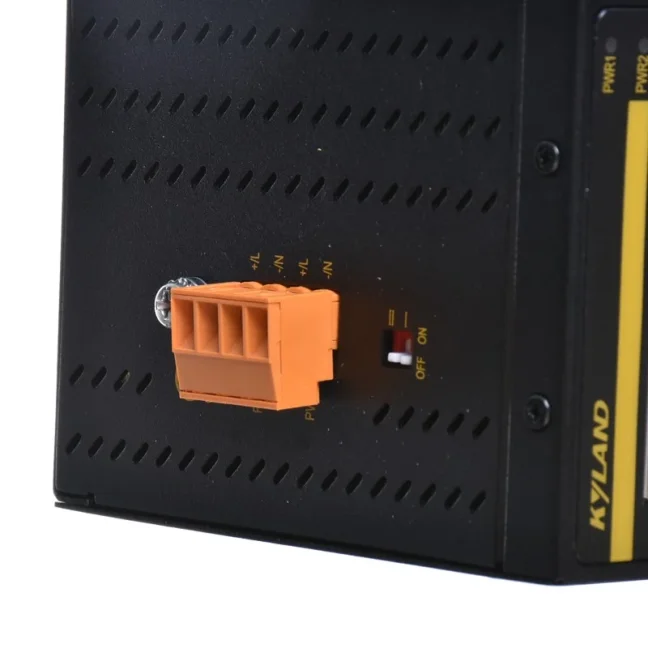

DIP-Switch Enable/Disable broadcast storm protection
Power Requirements Power Input: 12-48VDC/18-30VAC
Power terminal:
4-pin 5.08mm-spacing plug-in terminal block
Power Consumption:<8W
Overload protection: Support
Reverse protection: Support
Redundancy protection: Support
Physical Characteristics Housing: Metal
Cooling: Natural convection, fanless
Protection Class: IP30

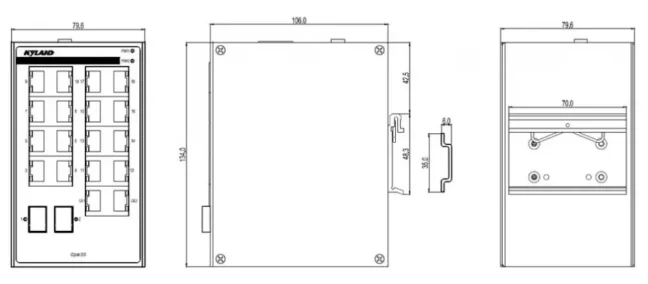

Dimension: 80mm×134mm×106mm (W×H×D)
Weight: 0.7Kg

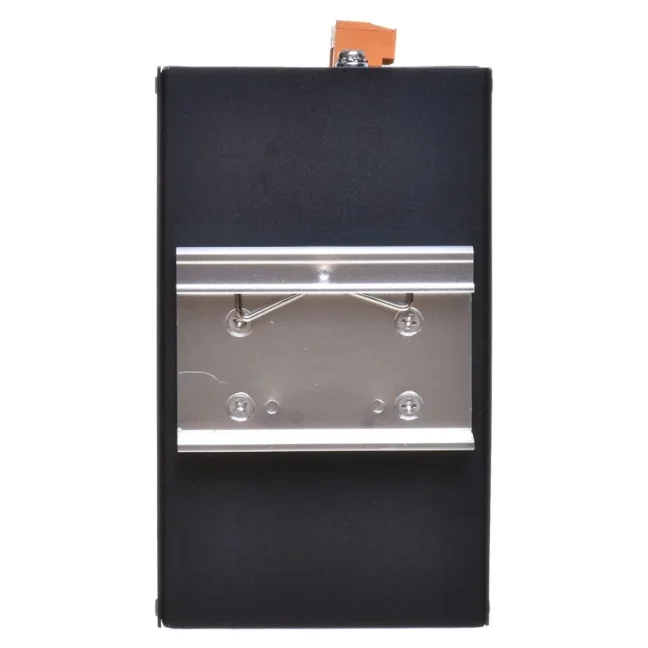

Mounting: DIN-Rail or Panel mounting
Environmental Limits Operating Temperature:
-10°C to +60°C(Opal20-E)
-40°C to +75°C
Storage Temperature: -40°C to +85°C
Ambient Relative Humidity: 5-95% (non-condensing)
Quality Assurance MTBF: 2,486,573 hrs
Warranty: 5 years
Approvals CE, FCC, UL61010, Class I Div 2, IECEx, ATEX Zone 2, Ex ec IIC T4 Gc
Industry Standard EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A
EMS:
IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air)
IEC61000-4-3(RS): 10V/m (80MHz–2GHz)
IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV
IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±2kV
IEC61000-4-6(CS): 10V (150kHz–80MHz)
Machinery:
IEC60068-2-6(Vibration)
IEC60068-2-27(Shock)
IEC60068-2-32(Free Fall)
