DATAEAGLE 473x Multiprotocol Safe Multipoint, komunikačná voľba 15483
Komunikačná voľba pre základný modul DATAEAGLE 473x. Viacbodové pripojenie, maximálne 4 rádiové prijímače a 8 zariadení PROFINET / pripojenie EtherNet/IP. Pre bezpečnostnú komunikáciu s príslušným návrhom. Samostatná voľba bez rádiového modulu. Více
Kód: 15483
Komunikačná voľba pre základný modul DATAEAGLE 473x. Viacbodové pripojenie, maximálne 4 rádiové prijímače a 8 zariadení PROFINET / pripojenie EtherNet/IP. Pre bezpečnostnú komunikáciu s príslušným návrhom. Samostatná voľba bez rádiového modulu. Více
Kód: 15483
Multiprotocol Safe Multipoint - komunikácia pre DATAEAGLE 473x
Položka 15483 určuje komunikačné funkcie rádiových modulov DATAEAGLE 473x. Umožňuje pripojiť k jednej riadiacej rádiovej jednotke až štyri rádiové prijímače. Objednáva sa spolu s príslušným základným modulom a konfiguráciou. Samotná táto položka neobsahuje rádiovú jednotku.
Máte záujem o túto voľbu, alebo o celú zostavu?
Pošlite nám schému siete, počet jednotiek a požiadavky na prenos. Zabezpečíme zosúladenie modulov, komunikácie aj konfigurácie.
Použitie komunikačnej voľby
Pre bezdrôtové prepojenie priemyselného Ethernetu vyberte variantu podľa protokolu, topológie a počtu zariadení. Táto varianta patrí medzi komunikačné možnosti Safe. V prípade požiadaviek na PROFIsafe, CIP Safety alebo openSAFETY cez UDP uveďte konkrétny protokol a parametre bezpečnostnej aplikácie.
Technické a konfiguračné údaje
| Výrobca | SCHILDKNECHT |
|---|---|
| Objednávacie číslo | 15483 |
| Typ položky | Komunikačná voľba pre základný modul |
| Určené pre | DATAEAGLE 473x Compact a X-treme |
| Komunikácia | PROFINET a EtherNet/IP |

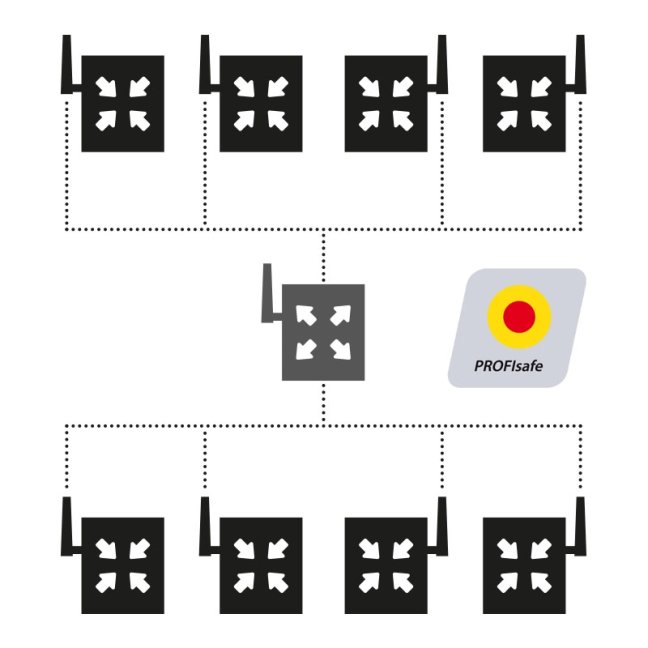

| Topológia | Multipoint - jeden rádiový vysielač a až štyri prijímače |
| Max. počet rádiových prijímačov | 4 |
| Max. počet zariadení PROFINET / pripojení EtherNet/IP | 8 |
| Bezpečnostné komunikácie | Podporované s príslušnou variantou komunikácie a návrhom aplikácie |
| Základný rádiový modul v tejto položke | Nie je súčasťou |
Obmedzenia a vhodnosť použitia
Počet rádiových prijímačov a počet zariadení pripojených cez rádiové spojenie sú dva rôzne limity. V prípade PROFINET sa druhý limit vzťahuje na počet zariadení, v prípade EtherNet/IP na počet pripojení. Limit platí pre zvolenú komunikačnú variantu a nezvyšuje sa jednoduchým pridaním ďalšieho prijímača.
Prenos bezpečnostnej komunikácie si vyžaduje vhodný výber komunikačného riešenia a overenie celej aplikácie. Rádiové spojenie nenahrádza bezpečnostné riadenie stroja. Pri návrhu je potrebné zohľadniť reakčné časy, dohľad nad komunikáciou a správanie v prípade výpadku spojenia.
Čo je potrebné objednať
Komunikačná voľba nenahrádza základný modul. Pre kompletnú zostavu vyberte 473x Compact 15475 alebo 473x X-treme 15476, zodpovedajúce komunikačné nastavenie pre jednotlivé jednotky a konfiguráciu ich úloh.
Počet komunikačných možností prispôsobíme počtu rádiových modulov. Antény, káble, upevnenie a pripojenie k sieti navrhneme podľa konkrétnej inštalácie. Obsah dodávky a možnosť úpravy existujúcej jednotky potvrdíme pred objednaním.
Porovnanie komunikačných možností
| Možnosť komunikácie | Rádiové prijímače | Zariadenia PROFINET / pripojenie EtherNet/IP | Bezpečnostné komunikácie |
|---|---|---|---|
| 15481 - Multiprotokolové spojenie typu bod-bod | max. 1 | max. 4 | Nie |
| 15482 - Multiprotokolové viacbodové pripojenie | max. 4 | max. 6 | Nie |
| 15483 - Multiprotocol Safe Multipoint | max. 4 | max. 8 | Áno, s príslušným návrhom |
| 15485 - Multiprotokolové bezpečné spojenie typu bod-bod | max. 1 | max. 4 | Áno, s príslušným návrhom |
Dokumentácia na stiahnutie
Videá, návody a webináre DATAEAGLE TV
Vybrané videá výrobcu v angličtine. Začnite krátkou prezentáciou alebo ponúknite podrobné webináre a návody.
Bezdrôtový PROFINET - DATAEAGLE 4000
Stručný prehľad rady DATAEAGLE4000 pre bezdrôtový prenos v priemyselnej komunikácii.
Otvoriť video na YouTubeAko funguje rádiový prenos DATAEAGLE
Rozdiel medzi káblovým a rádiovým spojením a vysvetlenie predspracovania údajov v systéme DATAEAGLE.
Otvoriť video na YouTubeVideá predstavujú princíp série DATAEAGLE4000 a ukážky použitia. Konkrétne funkcie a zapojenie závisia od zvoleného modelu a jeho konfigurácie. Návody k hardvéru sa vzťahujú na príslušné rádiové jednotky, nie na samotnú komunikačnú alebo konfiguračnú položku.
Webináre Industrial Wireless - 4 videí v angličtine

1. Návrh priemyselného bezdrôtového spojenia
Základy prenosu, rozdiely v porovnaní s káblami a zbernými krúžkami, plánovanie projektu a praktické ukážky.
Prehrať anglický webinár
2. WLAN, Bluetooth a ich využitie
Porovnanie rádiových technológií, šírenie signálu, súbežné prevádzky sietí a príklady z automatizácie.
Prehrať anglický webinár
3. Aplikácie, diagnostika a antény
Príklady z priemyslu, ukážka diagnostiky PROFINET/PROFIsafe v nástroji DATAEAGLE Wizard a výber a umiestnenie antén.
Prehrať anglický webinár
4. Bezpečnostná komunikácia prostredníctvom rádia
Princíp Black Channel, dohľad nad komunikáciou, F-Monitoring time a ukážka bezdrôtového systému PROFIsafe.
Prehrať anglický webinárPrenos bezpečnostnej komunikácie si vyžaduje primeranú konfiguráciu a posúdenie celej aplikácie. Webinár nenahrádza overenie reakčných časov a správania sa v prípade výpadku spojenia.
Návody na aktualizáciu firmvéru - v angličtine
Aktualizácia hlavného firmvéru
Staršia ukážka pripojenia zariadenia k počítaču a aktualizácie firmvéru hlavného procesora. Pokyny vo videu sú v angličtine.
Aktualizácia firmvéru komunikačného rozhrania
Starší postup aktualizácie rozhrania v angličtine pre rady DATAEAGLE 3000 a 4000.
Staršie ukážky z roku2016. Vzhľad programu aj postup sa u súčasných zariadení líšia. Pred aktualizáciou si overte presný typ, verziu hardvéru a firmvéru a vhodný aktualizačný súbor. S správnym postupom vám pomôže technická podpora spoločnosti FOXON.
Ďalšie videá na kanáli DATAEAGLE TV - kanál obsahuje aj nemecké videá; výber v tejto sekcii je v angličtine.
Často kladené otázky
Obsahuje táto položka rádiový modul?
Nie. Ide o voľbu komunikačného rozhrania pre príslušný základný modul DATAEAGLE. Kompletná ponuka musí zahŕňať aj potrebné rádiové jednotky a ich konfiguráciu.
Ako vypočítať limit zariadenia?
Táto voľba má limit 8 zariadení PROFINET alebo 8 pripojení EtherNet/IP. Okrem toho platí samostatný limit 4 rádiových prijímačov.
Je možné túto voľbu doplniť do existujúcej jednotky?
Zašlite nám číslo objednávky, sériové číslo a verziu firmvéru zariadenia. Overíme možnosť zmeny a potrebný postup pre konkrétne zariadenie.
Aké podklady potrebujete na vypracovanie ponuky?
Schéma siete, protokol, počet rádiových jednotiek a koncových zariadení, komunikačné časy, vzdialenosť a popis prostredia.
Prečo si kúpiť DATAEAGLE u FOXONu
Distribútor Schildknecht
Sme distribútorom produktov značky Schildknecht pre Českú republiku a Slovensko. Tento výrobcu zastupujeme od roku2015.
Produkty na sklade
Produkty značky Schildknecht máme na sklade. Dostupnosť zvoleného vyhotovenia a požadovaného množstva vám potvrdíme pred zadávaním objednávky.
Od jedného kusu až po väčšie série
Zabezpečíme dodávky od jednotlivých kusov až po väčšie série. Pomôžeme pripraviť dodávky aj pre opakovanú výrobu strojov a zariadení.
Technická podpora a poradenstvo
Pomôžeme vám s výberom modulov, komunikácie, konfigurácie a antén. Poskytujeme technickú podporu a poradenstvo v oblasti zapojenia aj prevádzky.
Dopyt DATAEAGLE - 15483
Uveďte kód 15483, požadované množstvo a či máte záujem o samostatnú položku alebo kompletný systém. K návrhu priložte schému siete, protokol, počet rádiových staníc a koncových zariadení, vzdialenosť, fotografie prostredia a požadované reakčné časy.
