DATAEAGLE 473x Multiprotocol Safe Point-to-Point, komunikačná voľba 15485

DATAEAGLE 473x Multiprotocol Safe Point-to-Point, komunikačná voľba 15485

FOXON PLUS

Schildknecht

Komunikačná voľba pre základný modul DATAEAGLE 473x. Spojenie typu bod-bod, maximálne 1 rádiový prijímač a 4 zariadenia PROFINET / pripojenie EtherNet/IP. Pre bezpečnostnú komunikáciu s príslušným návrhom. Samostatná voľba bez rádiového modulu. Více

Kód: 15485

1 053 EUR bez DPH (1 295,19 EUR Vrátane DPH)
Dodání 2-3 týdny
ks
(0 ks Skladom)

Rezervace termínu

Chcem ponuku
Schildknecht

Komunikačná voľba pre základný modul DATAEAGLE 473x. Spojenie typu bod-bod, maximálne 1 rádiový prijímač a 4 zariadenia PROFINET / pripojenie EtherNet/IP. Pre bezpečnostnú komunikáciu s príslušným návrhom. Samostatná voľba bez rádiového modulu. Více

Kód: 15485

SCHILDKNECHT DATAEAGLE 4000

Multiprotocol Safe Point-to-Point - komunikácia pre DATAEAGLE 473x

Položka 15485 definuje komunikačné funkcie rádiových modulov DATAEAGLE 473x. Je určená na prepojenie dvoch rádiových jednotiek. Objednáva sa spolu s príslušným základným modulom a konfiguráciou. Samotná táto položka neobsahuje rádiovú jednotku.

Máte záujem o túto voľbu, alebo o celú zostavu?
Pošlite nám schému siete, počet jednotiek a požiadavky na prenos. Zabezpečíme zosúladenie modulov, komunikácie aj konfigurácie.

Požiadať o komunikačnú voľbu a zostavu

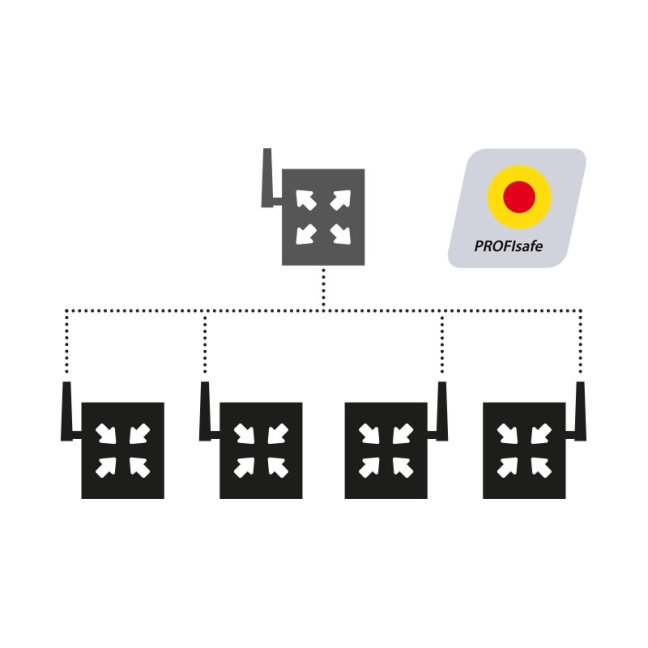

Point-to-PointTopológia rádiového spojenia
max. 1Rádiové prijímače
max. 4Zariadenia PROFINET / pripojenie EtherNet/IP

Použitie komunikačnej voľby

Pre bezdrôtové prepojenie priemyselného Ethernetu vyberte variantu podľa protokolu, topológie a počtu zariadení. Táto varianta patrí medzi komunikačné možnosti Safe. V prípade požiadaviek na PROFIsafe, CIP Safety alebo openSAFETY cez UDP uveďte konkrétny protokol a parametre bezpečnostnej aplikácie.

Technické a konfiguračné údaje

VýrobcaSCHILDKNECHT
Objednávacie číslo15485
Typ položkyKomunikačná voľba pre základný modul
Určené preDATAEAGLE 473x Compact a X-treme
KomunikáciaPROFINET a EtherNet/IP
TopológiaPoint-to-Point - jeden rádiový vysielač a jeden prijímač
Max. počet rádiových prijímačov1
Max. počet zariadení PROFINET / pripojení EtherNet/IP4
Bezpečnostné komunikáciePodporované s príslušnou variantou komunikácie a návrhom aplikácie
Základný rádiový modul v tejto položkeNie je súčasťou

Obmedzenia a vhodnosť použitia

Počet rádiových prijímačov a počet zariadení pripojených cez rádiové spojenie sú dva rôzne limity. V prípade PROFINET sa druhý limit vzťahuje na počet zariadení, v prípade EtherNet/IP na počet pripojení. Limit platí pre zvolenú komunikačnú variantu a nezvyšuje sa jednoduchým pridaním ďalšieho prijímača.

Prenos bezpečnostnej komunikácie si vyžaduje vhodný výber komunikačného riešenia a overenie celej aplikácie. Rádiové spojenie nenahrádza bezpečnostné riadenie stroja. Pri návrhu je potrebné zohľadniť reakčné časy, dohľad nad komunikáciou a správanie v prípade výpadku spojenia.

Čo je potrebné objednať

Komunikačná voľba nenahrádza základný modul. Pre kompletnú zostavu vyberte 473x Compact 15475 alebo 473x X-treme 15476, zodpovedajúce komunikačné nastavenie pre jednotlivé jednotky a konfiguráciu ich úloh.

Počet komunikačných možností prispôsobíme počtu rádiových modulov. Antény, káble, upevnenie a pripojenie k sieti navrhneme podľa konkrétnej inštalácie. Obsah dodávky a možnosť úpravy existujúcej jednotky potvrdíme pred objednaním.

Porovnanie komunikačných možností

Možnosť komunikácieRádiové prijímačeZariadenia PROFINET / pripojenie EtherNet/IPBezpečnostné komunikácie
15481 - Multiprotokolové spojenie typu bod-bodmax. 1max. 4Nie
15482 - Multiprotokolové viacbodové pripojeniemax. 4max. 6Nie
15483 - Multiprotocol Safe Multipointmax. 4max. 8Áno, s príslušným návrhom
15485 - Multiprotokolové bezpečné spojenie typu bod-bodmax. 1max. 4Áno, s príslušným návrhom

Dokumentácia na stiahnutie

Videá, návody a webináre DATAEAGLE TV

Vybrané videá výrobcu v angličtine. Začnite krátkou prezentáciou alebo ponúknite podrobné webináre a návody.

EN · 1:29

Bezdrôtový PROFINET - DATAEAGLE 4000

Stručný prehľad rady DATAEAGLE4000 pre bezdrôtový prenos v priemyselnej komunikácii.

Otvoriť video na YouTube
EN · 3:40

Ako funguje rádiový prenos DATAEAGLE

Rozdiel medzi káblovým a rádiovým spojením a vysvetlenie predspracovania údajov v systéme DATAEAGLE.

Otvoriť video na YouTube

Videá predstavujú princíp série DATAEAGLE4000 a ukážky použitia. Konkrétne funkcie a zapojenie závisia od zvoleného modelu a jeho konfigurácie. Návody k hardvéru sa vzťahujú na príslušné rádiové jednotky, nie na samotnú komunikačnú alebo konfiguračnú položku.

Webináre Industrial Wireless - 4 videí v angličtine
Webinár Industrial Wireless - 1. Návrh priemyselného bezdrôtového spojenia, v angličtine
EN · 38:26 · 2020
1. Návrh priemyselného bezdrôtového spojenia

Základy prenosu, rozdiely v porovnaní s káblami a zbernými krúžkami, plánovanie projektu a praktické ukážky.

Prehrať anglický webinár
Webinár Industrial Wireless - 2. WLAN, Bluetooth a ich využitie, v angličtine
EN · 46:39 · 2020
2. WLAN, Bluetooth a ich využitie

Porovnanie rádiových technológií, šírenie signálu, súbežné prevádzky sietí a príklady z automatizácie.

Prehrať anglický webinár
Webinár Industrial Wireless - 3. Aplikácie, diagnostika a antény, v angličtine
EN · 44:47 · 2020
3. Aplikácie, diagnostika a antény

Príklady z priemyslu, ukážka diagnostiky PROFINET/PROFIsafe v nástroji DATAEAGLE Wizard a výber a umiestnenie antén.

Prehrať anglický webinár
Webinár Industrial Wireless - 4. Bezpečnostná komunikácia prostredníctvom rádia, v angličtine
EN · 47:43 · 2020
4. Bezpečnostná komunikácia prostredníctvom rádia

Princíp Black Channel, dohľad nad komunikáciou, F-Monitoring time a ukážka bezdrôtového systému PROFIsafe.

Prehrať anglický webinár

Prenos bezpečnostnej komunikácie si vyžaduje primeranú konfiguráciu a posúdenie celej aplikácie. Webinár nenahrádza overenie reakčných časov a správania sa v prípade výpadku spojenia.

Návody na aktualizáciu firmvéru - v angličtine
EN · 2:40 · 2016
Aktualizácia hlavného firmvéru

Staršia ukážka pripojenia zariadenia k počítaču a aktualizácie firmvéru hlavného procesora. Pokyny vo videu sú v angličtine.

Staršie ukážky z roku2016. Vzhľad programu aj postup sa u súčasných zariadení líšia. Pred aktualizáciou si overte presný typ, verziu hardvéru a firmvéru a vhodný aktualizačný súbor. S správnym postupom vám pomôže technická podpora spoločnosti FOXON.

Ďalšie videá na kanáli DATAEAGLE TV - kanál obsahuje aj nemecké videá; výber v tejto sekcii je v angličtine.

Často kladené otázky

Obsahuje táto položka rádiový modul?

Nie. Ide o voľbu komunikačného rozhrania pre príslušný základný modul DATAEAGLE. Kompletná ponuka musí zahŕňať aj potrebné rádiové jednotky a ich konfiguráciu.

Ako vypočítať limit zariadenia?

Táto voľba má limit 4 zariadení PROFINET alebo 4 pripojení EtherNet/IP. Okrem toho platí samostatný limit 1 rádiových prijímačov.

Je možné túto voľbu doplniť do existujúcej jednotky?

Zašlite nám číslo objednávky, sériové číslo a verziu firmvéru zariadenia. Overíme možnosť zmeny a potrebný postup pre konkrétne zariadenie.

Aké podklady potrebujete na vypracovanie ponuky?

Schéma siete, protokol, počet rádiových jednotiek a koncových zariadení, komunikačné časy, vzdialenosť a popis prostredia.
