COM Server++ 1x RS232 / RS422 / RS485, PoE
W&T COM Server++ 58665 pripojí jedno zariadenie s rozhraním RS232, RS422 alebo RS485 k Ethernetu 10/100 Mbit/s. Napájanie PoE, 12–48 V DC alebo 18–30 V AC. Vo Windows podporuje virtuálny COM port. Více
Kód: 58665
W&T COM Server++ 58665 pripojí jedno zariadenie s rozhraním RS232, RS422 alebo RS485 k Ethernetu 10/100 Mbit/s. Napájanie PoE, 12–48 V DC alebo 18–30 V AC. Vo Windows podporuje virtuálny COM port. Více
Kód: 58665
Sériové zariadenie dostupné cez Ethernet
W&T Com-Server++ 58665 pripojí jedno zariadenie s rozhraním RS232, RS422 alebo RS485 k sieti Ethernet. Sériovú komunikáciu sprístupňuje počítaču prostredníctvom virtuálneho COM portu, vlastnej aplikácii prostredníctvom TCP/UDP alebo druhému Com-Serveru v režime Box-to-Box.
Potrebujete vybrať alebo objednať W&T 58665?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Použitie
Je vhodný na pripojenie sériových meracích prístrojov, váh, čítačiek a ďalších zariadení k sieťovej aplikácii. Program využívajúci COM port je možné prepojiť prostredníctvom W&T COM Port Redirector. Na komunikáciu Modbus slúži režim brány medzi klientom Modbus TCP a sériovými zariadeniami Modbus RTU slave.
Technické parametre W&T 58665
| Sériový port | 1× sériový port, prepínateľný medzi RS232, RS422 a RS485 DB9, samec 50 až 230 400 Bd 7 alebo 8 dátových bitov 1 alebo 2 stop bity Parita: žiadna, párna, nepárna, Mark alebo Space Riadenie toku: žiadne, RTS/CTS alebo XON/XOFF |
|---|---|
| Režimy sériového rozhrania | RS232 RS422, štvorvodičové, master zbernice RS485, štvorvodičové, master zbernice RS485, štvorvodičové, automatické riadenie RS485, dvojvodičové, automatické riadenie |
| Sieťové rozhranie | 10/100BaseT, automatické rozpoznávanie / Auto-MDIX RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Odolnosť sieťového rozhrania: min. 1500 V |
| Napájacie napätie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) alebo 18–30 V AC, efektívna hodnota (±10 %) |
| Pripojenie napájania | Odnímateľná skrutková svorkovnica, rozstup 5,08 mm Označené „L+“ a „M“ |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) Pri externom napájaní: typ. 55 mA pri 24 V DC max. 70 mA pri 24 V DC |

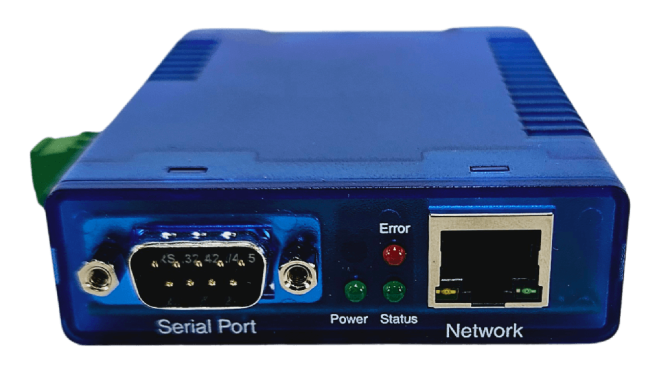

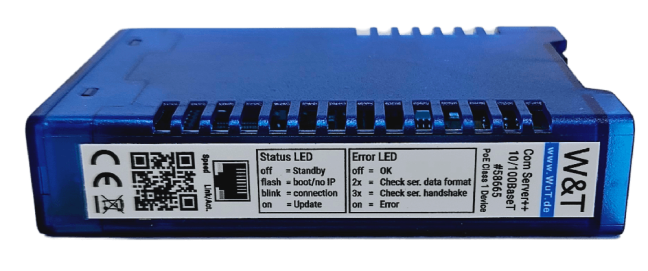

| Signalizácia | 1× LED napájania 1× stavová LED 1× LED indikátor chyby 2× LED indikátory stavu siete |

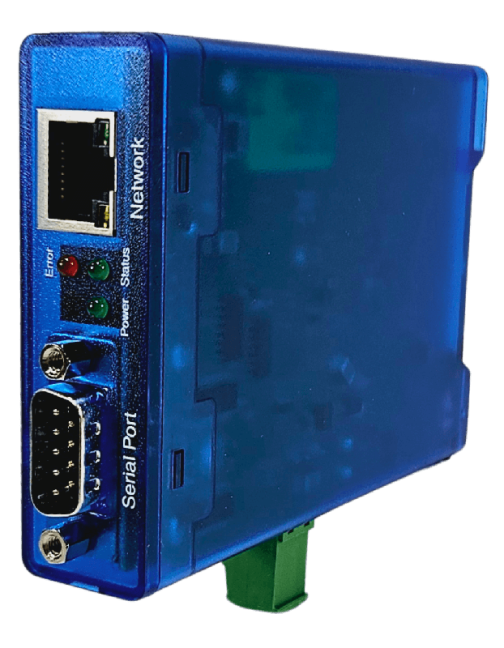

| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 22 × 75 mm (dĺžka × šírka × výška) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 105 g |
| Okolitá teplota | Skladovanie: -40 až +70 °C Prevádzková teplota 0 až +60 °C (70 °C na požiadanie) |
| Povolená relatívna vlhkosť | 5 až 95 % relatívnej vlhkosti, bez kondenzácie |
| Priemerná doba medzi poruchami (MTBF) | 637 767 h pri 25 °C, podľa MIL-HDBK-217 |
| Predpokladaná životnosť | > 25 rokov pri okolitej teplote 25 °C |
| Obsah dodávky | 1x Com-Server ++ 1× stručný návod |
Komunikácia a funkcie
- Jeden konektor DB9 vždy poskytuje jeden zvolený typ sériového rozhrania, nie tri nezávislé porty. Prenosová rýchlosť je 50 až 230 400 Bd.
- Box-to-Box vytvára obojsmerný tunel medzi dvoma Com-Servermi bez trvalo pripojeného počítača. Režim multipoint umožňuje odosielať kópie údajov až šiestim sieťovým staniciam.
- K dispozícii sú virtuálny COM port, TCP/UDP, Modbus TCP/RTU, FTP, Telnet, SLIP a Wake-on-LAN. Podpora OPC servera neznamená integrovaný server OPC UA.
- Súčasná verzia podporuje aj šifrované prenosy TLS-PSK a šifrovaný Box-to-Box. V prípade existujúceho zariadenia overte dostupnosť funkcií podľa jeho firmvéru.
Uvedenie do prevádzky a príslušenstvo
Nastavte IP adresu pomocou programu WuTility alebo protokolu DHCP a vyberte komunikačný režim. Na sériovej strane musia byť zhodné zapojenie, rýchlosť, parita, počet bitov a riadenie toku. Samotný konektor nezaručuje kompatibilitu s konkrétnym PLC ani s jeho programovacím softvérom.

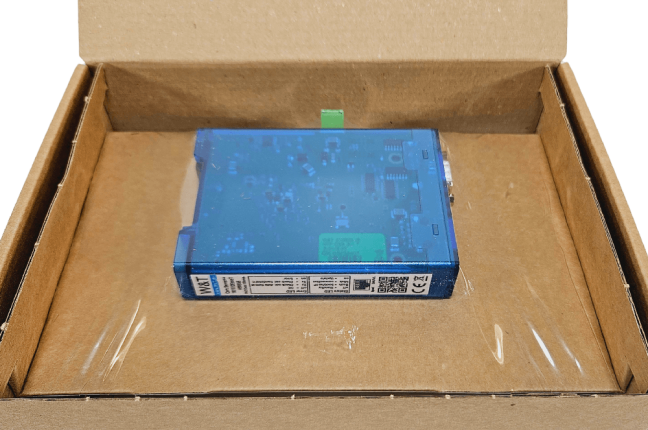

Obsah dodávky
- 1x Com-Server ++
- 1× stručný návod
Často kladené otázky
Môžem pripojiť súčasne tri sériové zariadenia?
Nie. Model 58665 má jeden sériový port. RS232, RS422 a RS485 sú voliteľné elektrické režimy tohto portu.
Potrebujem pre Box-to-Box počítač?
Nie pre vlastný prenos. Dva nakonfigurované Com-Servery prenášajú dáta medzi sériovými zariadeniami cez sieť.
Je virtuálny COM port fyzicky rovnaký ako lokálny port?
Aplikácia používa virtuálny COM port, ale prenos prebieha cez sieť. V prípade časovo citlivých aplikácií je potrebné overiť správanie pri latencii a prerušení spojenia.
Prečo objednávať u spoločnosti FOXON
Pred objednaním overíme aktuálnu dostupnosť dielu a potvrdíme možný termín dodania. Pomôžeme vám s výberom zariadenia a potrebného príslušenstva podľa zapojenia a požadovanej komunikácie. Zárukové podmienky a rozsah prípadnej diagnostiky alebo opravy potvrdíme pre konkrétnu ponuku.
Dokumentácia a technické poradenstvo
Technické údaje a dokumentácia W&T 58665
Návody, firmvér a nástroje pre tento model nájdete tiež v záložke Na stiahnutie. Ak máte otázky týkajúce sa servisu, použite predaj a opravy priemyselných dielov FOXON.
