COM Server 3x RS232 / RS422 / RS485, PoE
Průmyslový COM Server adaptér pro připojení až 3 zařízení se sériovým portem RS232/422/485 k počítači přes Ethernet. V počítači je nainstalován program COM Port Redirector pro vytvoření až 3 virtuálních COM portů. Podporuje mód Box-to-Box a přenos dat ze zařízení před protokol OPC DA. Napájení přes PoE nebo 12-48 VDC / 9-24VAC. Více
Kód: 58662
Průmyslový COM Server adaptér pro připojení až 3 zařízení se sériovým portem RS232/422/485 k počítači přes Ethernet. V počítači je nainstalován program COM Port Redirector pro vytvoření až 3 virtuálních COM portů. Podporuje mód Box-to-Box a přenos dat ze zařízení před protokol OPC DA. Napájení přes PoE nebo 12-48 VDC / 9-24VAC. Více
Kód: 58662
Tri galvanicky oddelené sériové porty cez Ethernet

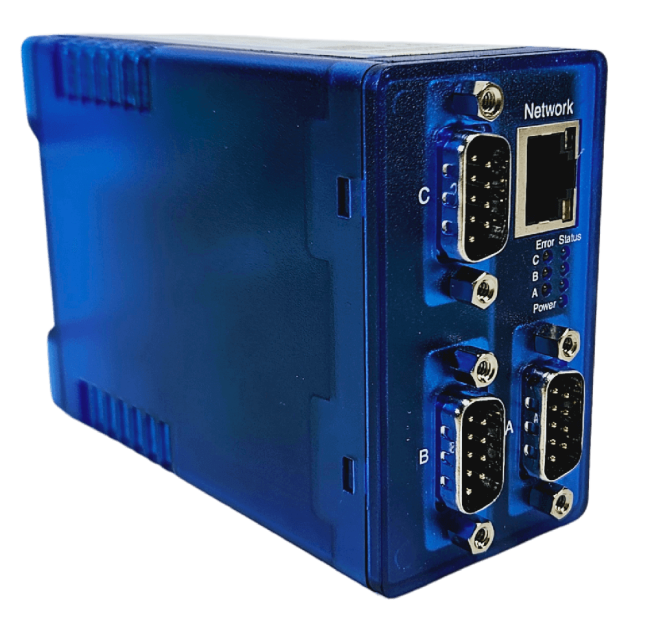

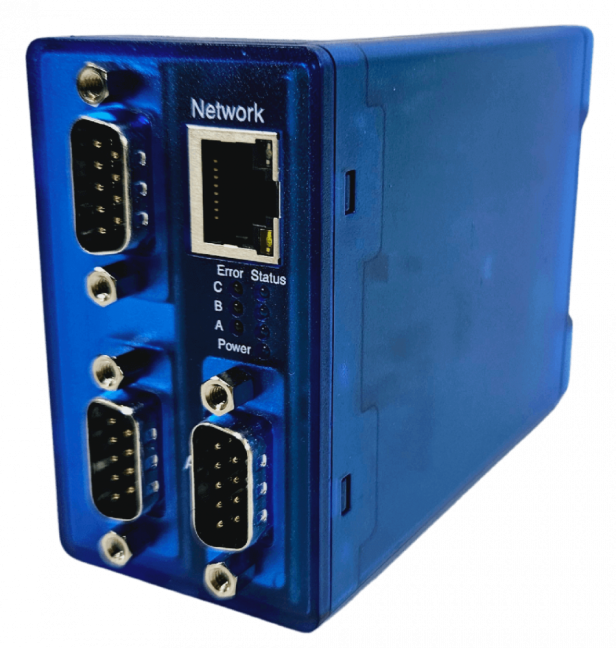

W&T Com-Server PoE 3x Isolated 58662 pripojí tri sériové zariadenia k sieti Ethernet 10/100BaseT. Každý port je možné nastaviť na RS232, RS422 alebo RS485. Sériové porty sú galvanicky oddelené navzájom aj od napájania.
Potrebujete vybrať alebo objednať W&T 58662?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Použitie
Slúži na sieťové pripojenie viacerých sériových zariadení, meracích prístrojov a ďalších zariadení. Podporuje virtuálne COM porty v systéme Windows, komunikáciu cez TCP/UDP aj prepojenie typu Box-to-Box medzi Com-Servermi.
Technické parametre W&T 58662
| Sériový port | 3x rozhranie RS232/422/485, voliteľné DB9, samec 50 až 230 400 Bd 7 alebo 8 dátových bitov 1 alebo 2 stop bity Parita: žiadna, párna alebo nepárna Riadenie toku: žiadne, RTS/CTS alebo XON/XOFF |
|---|---|
| Režimy sériového rozhrania | RS232 RS422, štvorvodičové, master zbernice RS485, štvorvodičové, master zbernice RS485, štvorvodičové, automatické riadenie RS485, dvojvodičové, automatické riadenie |
| Sieťové rozhranie | 10/100BaseT, automatické rozpoznávanie / Auto-MDIX RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Odolnosť sieťového rozhrania: min. 1500 V Sériové porty: 1 kV navzájom aj voči napájaniu |
| Napájacie napätie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) alebo 9–24 V AC, efektívna hodnota (±10 %) |

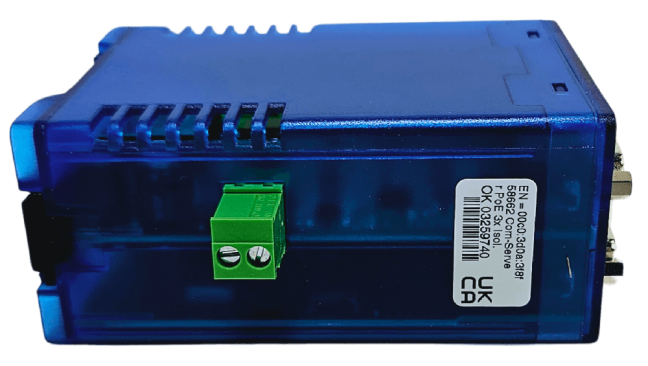

| Pripojenie napájania | Odnímateľná skrutková svorkovnica, rozstup 5,08 mm Označené „L+“ a „M“ |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) typ. 110 mA pri 24 V DC pri externom napájaní |

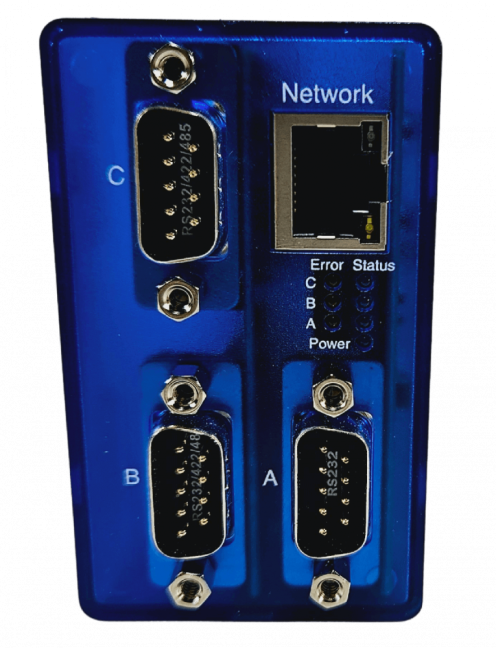

| Signalizácia | 1× LED napájania 3× LED indikátory stavu 3× LED indikátory chýb 2× LED indikátory stavu siete |

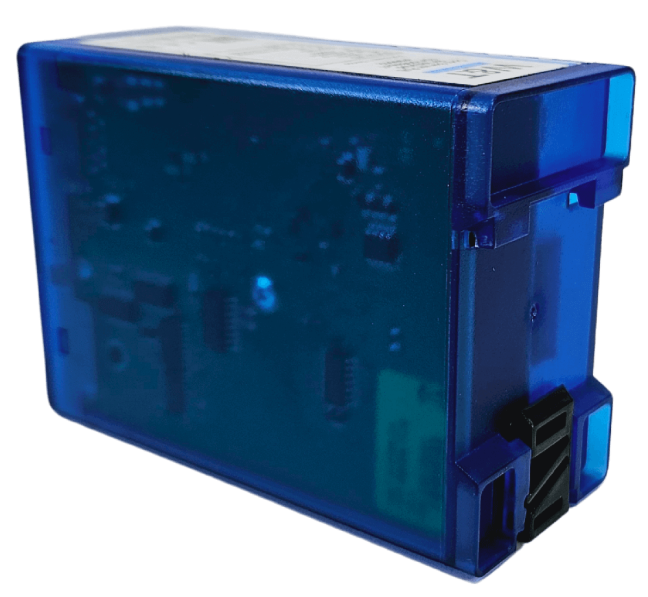

| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 45 × 75 mm (d × š × v) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 180 g |
| Okolitá teplota | Skladovanie: -40 až +70 °C Prevádzková teplota 0 až +60 °C (70 °C na požiadanie) |
| Povolená relatívna vlhkosť | 5 až 95 % relatívnej vlhkosti, bez kondenzácie |
| Obsah dodávky | 1x Com-Server 3x izolovaný 1× stručný návod |
Sériové režimy a sieťová komunikácia
- Každý sériový port má konektor DB9 a rýchlosť 50 až 230 400 Bd. Typ rozhrania a parametre prenosu sa volia podľa pripojeného zariadenia.
- Medzi podporované služby patria virtuálny COM port, TCP/UDP, Box-to-Box, brána Modbus TCP pre Modbus RTU slave, FTP, Telnet, SLIP a Wake-on-LAN.
- Aktuálna verzia podporuje aj virtuálny COM port a TCP server s voliteľným TLS-PSK a šifrovaným Box-to-Box. Dostupnosť funkcií u konkrétneho kusu si overte podľa verzie firmvéru.
- Sieťové rozhranie má izoláciu minimálne 1500 V. Izolácia sériových portov 1 kV sa vzťahuje na ich vzájomnú izoláciu aj na izoláciu voči napájaniu.
Uvedenie do prevádzky a príslušenstvo
Nastavte IP adresu pomocou programu WuTility alebo protokolu DHCP. Pre každý port vyberte elektrické rozhranie, zapojenie, prenosovú rýchlosť a riadenie toku. Pre virtuálne COM porty nainštalujte príslušný program W&T COM Port Redirector.

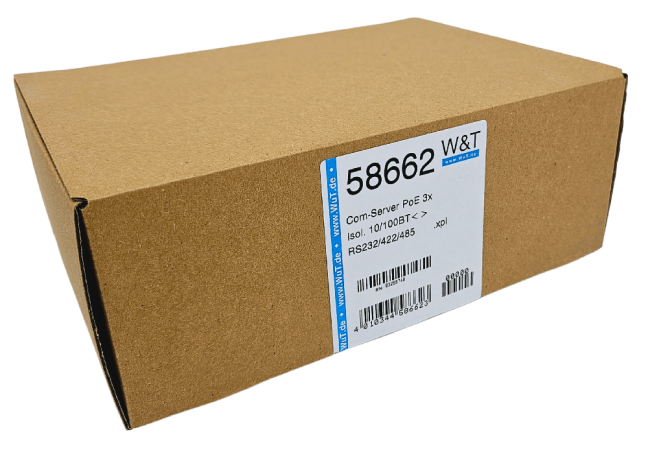

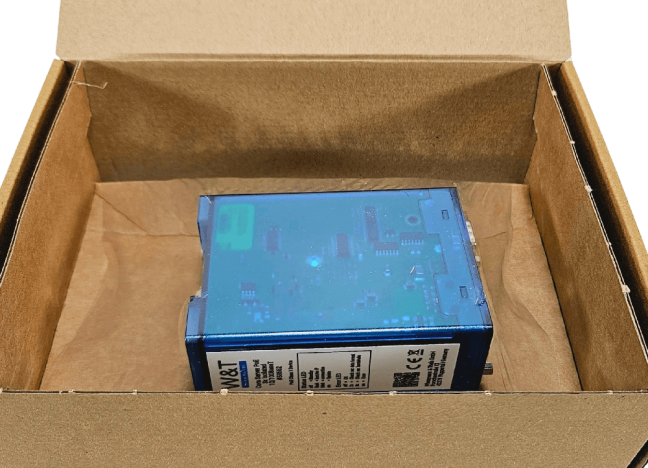

Obsah dodávky
- 1x Com-Server 3x izolovaný
- 1× stručný návod
Často kladené otázky
Naozaj sú tu tri nezávislé sériové porty?
Áno. Na rozdiel od modelu s jedným prepínateľným portom ponúka model 58662 tri sériové porty. Pre každý z nich je možné zvoliť RS232, RS422 alebo RS485.
Čo znamená označenie „Isolated“?
Sériové porty sú galvanicky oddelené navzájom aj od napájania s uvedenou izolačnou hodnotou 1 kV. Sieťové rozhranie má samostatne uvedené oddelenie minimálne 1500 V.
Stačí na pripojenie zariadenia rovnaký konektor DB9?
Nie. Musia zodpovedať aj elektrické rozhranie, zapojenie pinov, protokol a časové požiadavky konkrétnej aplikácie.
Prečo objednávať u spoločnosti FOXON
Pred objednaním overíme aktuálnu dostupnosť dielu a potvrdíme možný termín dodania. Pomôžeme vám s výberom zariadenia a potrebného príslušenstva podľa zapojenia a požadovanej komunikácie. Zárukové podmienky a rozsah prípadnej diagnostiky alebo opravy potvrdíme pre konkrétnu ponuku.
Dokumentácia a technické poradenstvo
Technické údaje a dokumentácia W&T 58662
Návody, firmvér a nástroje pre tento model nájdete tiež v záložke Na stiahnutie. Ak máte otázky týkajúce sa servisu, použite predaj a opravy priemyselných dielov FOXON.
Potrebujete vybrať alebo objednať W&T 58662?
Zašlite nám požadovaný počet kusov a popis zapojenia. Overíme dostupnosť aj vhodné príslušenstvo.
Technické vlastnosti W&T 58662
| Sériový port | 3x rozhranie RS232/422/485, voliteľné DB9, samec 50 až 230 400 Bd 7 alebo 8 dátových bitov 1 alebo 2 stop bity Parita: žiadna, párna alebo nepárna Riadenie toku: žiadne, RTS/CTS alebo XON/XOFF |
|---|---|
| Režimy sériového rozhrania | RS232 RS422, štvorvodičové, master zbernice RS485, štvorvodičové, master zbernice RS485, štvorvodičové, automatické riadenie RS485, dvojvodičové, automatické riadenie |
| Sieťové rozhranie | 10/100BaseT, automatické rozpoznávanie / Auto-MDIX RJ45 IPv6 na požiadanie |
| Galvanické oddelenie | Odolnosť sieťového rozhrania: min. 1500 V Sériové porty: 1 kV navzájom aj voči napájaniu |
| Napájacie napätie | Power-over-Ethernet (PoE) alebo 12–48 V DC (±10 %) alebo 9–24 V AC, efektívna hodnota (±10 %) |
| Pripojenie napájania | Odnímateľná skrutková svorkovnica, rozstup 5,08 mm Označené „L+“ a „M“ |
| Odber prúdu | PoE trieda 1 (0,44–3,84 W) typ. 110 mA pri 24 V DC pri externom napájaní |
| Signalizácia | 1× LED napájania 3× LED indikátory stavu 3× LED indikátory chýb 2× LED indikátory stavu siete |
| Puzdro a montáž | Kompaktné plastové puzdro na montáž na DIN lištu 105 × 45 × 75 mm (d × š × v) |
| Stupeň krytia | IP20 |
| Hmotnosť | cca 180 g |
| Okolitá teplota | Skladovanie: -40 až +70 °C Prevádzková teplota 0 až +60 °C (70 °C na požiadanie) |
| Povolená relatívna vlhkosť | 5 až 95 % relatívnej vlhkosti, bez kondenzácie |
| Obsah dodávky | 1x Com-Server 3x izolovaný 1× stručný návod |
