Optický PROFIBUS modul ComBricks

Optický PROFIBUS modul ComBricks

Multifunkční modul určený pro PROFIBUS komunikaci přes multimode optická vlákna. Umožňuje galvanické oddělení segmentů a prodloužení komunikační vzdálenosti na až 3 km, což je výhodné zejména v průmyslovém prostředí s vyšším rušením nebo větším počtem zařízení. Modul podporuje všechny topologie kromě kruhové.

Klíčové výhody

• Přenos signálu na vzdálenosti až 3 km
• Kompatibilní s optickými moduly Siemens a dalšími značkami.
• Odolnost vůči silnému EMC rušení
• Topologie point-to-point, sběrnice, hvězda nebo hub
• Online diagnostika a správa přes webové rozhraní bez potřeby dalšího software
• Signalizace poruch LED diodami a notifikace e-mailem
• Galvanické oddělení segmentů
• Možnost propojení optických a měděných segmentů (v kombinaci s dalšími ComBricks moduly)

Jak funguje optický PROFIBUS modul ComBricks

Optický modul ComBricks umožňuje přenos signálu PROFIBUS mezi moduly ComBricks nebo mezi ComBricks a dalšími PROFIBUS optickými moduly jiných výrobců. Optimální řešení pro vytvoření PROFIBUS galvanicky odděleného spojení na dlouhé vzdálenosti (až 3 km), s možností vytvoření topologie typu point-to-point, sběrnice, hvězdy nebo hub. Podporuje redundantní spojení modulů. Optické kabely se k modulu připojí přes 4 metalické konektory ST/BFOC – 2 pro každý kanál.

Spolehlivě komunikuje nebo nahrazuje OLM moduly SIEMENS a moduly dalších známých výrobců. Bez problémů lze kombinovat se všemi optickými i ostatními moduly ComBricks v jedné sestavě. Proto je vhodný pro snadné propojení metalických a optických kabelů, třeba v místech se silným elektromagnetickým rušením EMC.

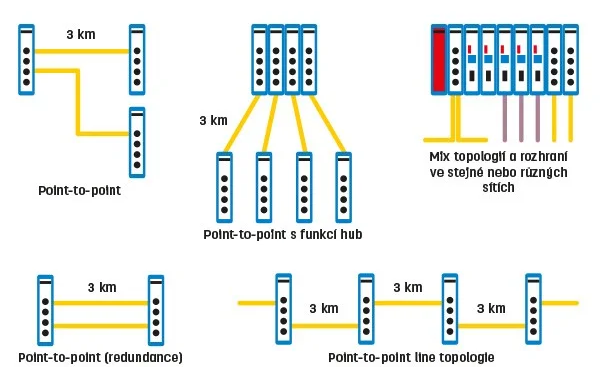

Možné provedení topologie PROFIBUS sítě:

Konfigurace modulu

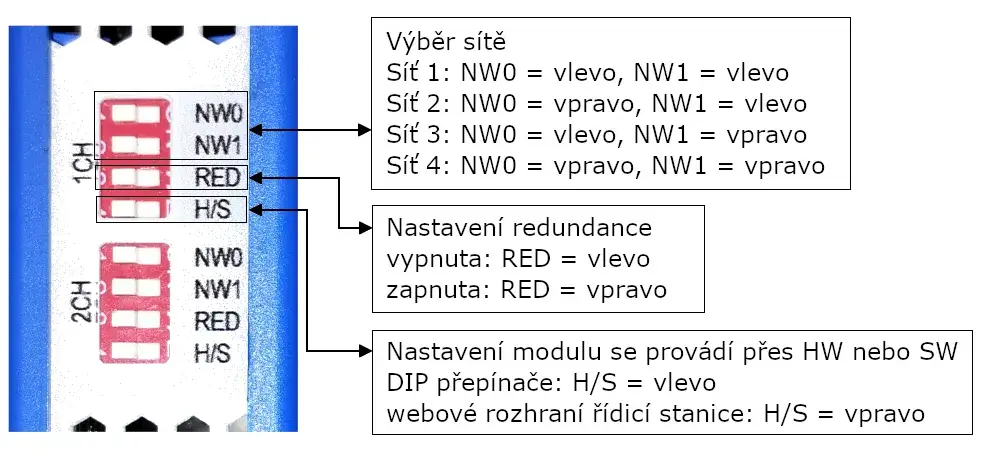

Nastavení modulů se provádí pomocí přepínačů (DIP switch) na spodní straně modulu. Výhodou je, že nastavení modulu ComBricks je zřejmé hned na první pohled. Druhým způsobem nastavení je pomocí webového rozhraní ComBricks.

Možnosti diagnostiky

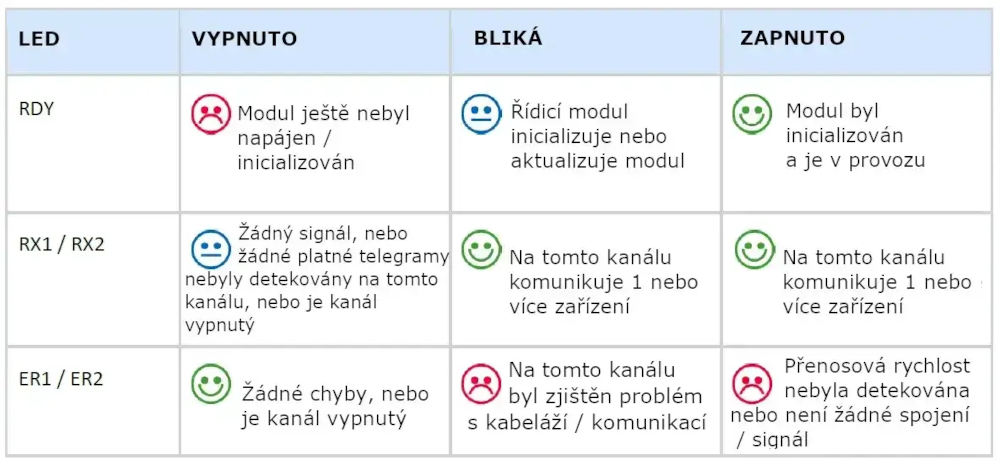

Tyto optické moduly mají i vynikající možnosti diagnostiky. Obsluha stojící přímo u zařízení může využít signalizaci LED diodami.

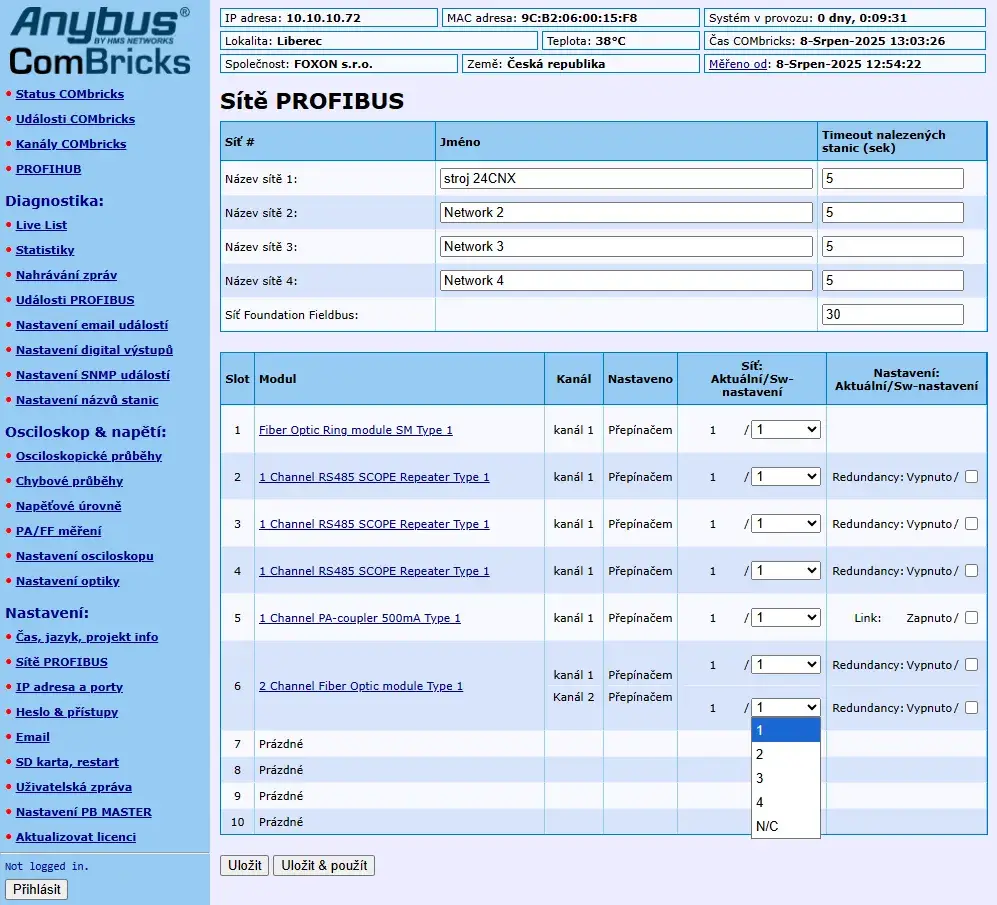

Nastavení přes webové rozhraní řídicí stanice:

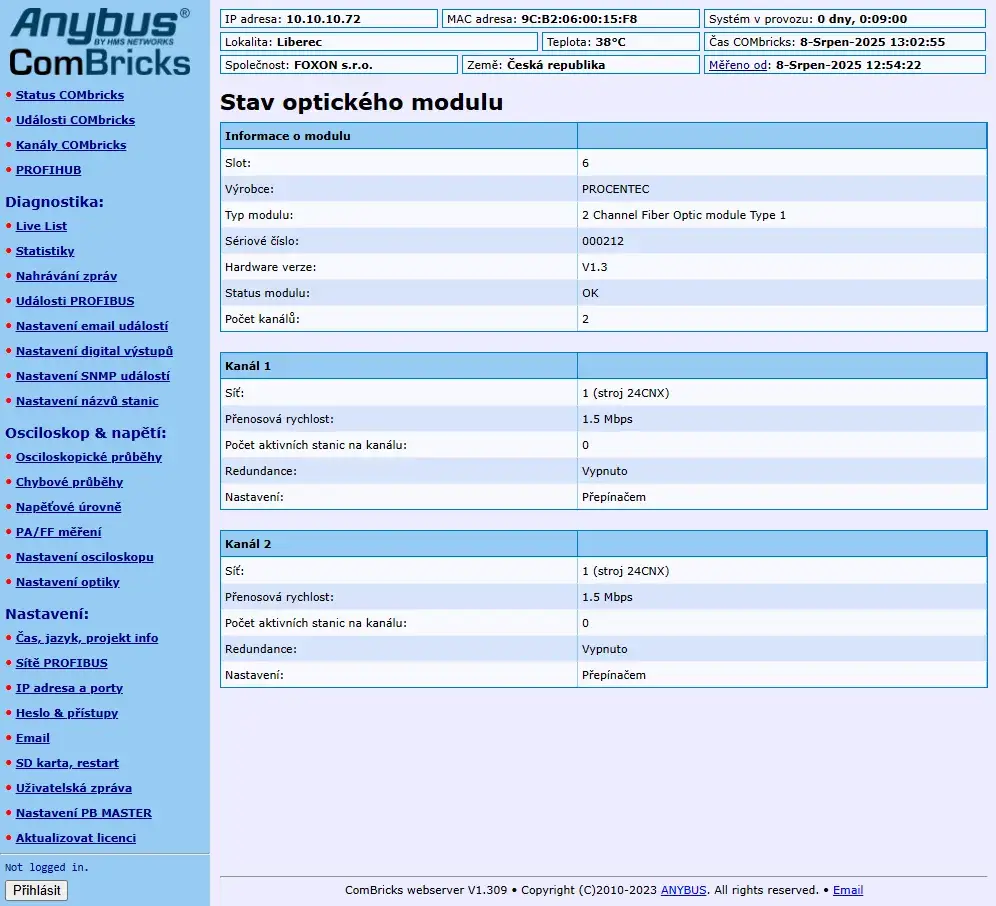

Stav modulu na webovém rozhraní řídicí stanice, proti verzím ComBricks XM/SM/MM nemá tento modul sledování kvality optického signálu, ani možnosti alarmu podle stavu optického signálu.
