Rozšiřující napájecí modul 6A pro sestavu ComBricks

Rozšiřující napájecí modul 6A pro sestavu ComBricks

Napájecí modul pro ComBricks poskytuje dodatečné nebo redundantní napájení v případě, že napájení z řídicího modulu (Head Station) nestačí pro všechny zapojené ComBricks moduly. Lze kombinovat více modulů paralelně až do celkového proudu 12 A. Stav modulu je dostupný online přes webové rozhraní.

Klíčové vlastnosti:

• Dodatečné nebo záložní napájení pro ComBricks systém
• Paralelní provoz více modulů (celkem max. 12 A)
• Online diagnostika přes integrovaný webový server
• Zvyšuje stabilitu a rozšiřitelnost systému
• Není povinný – systém funguje i bez modulu

Jak funguje rozšiřující napájecí modul 6A pro sestavu ComBricks

Pokud do sběrnice ComBricks připojíte více modulů, než kolik zvládne napájet řídicí modul, je nutné napájení posílit tímto modulem. Více napájecích modulů může pracovat paralelně a jejich proudy se sčítají, aby zajistily dostatečný zdroj napájení připojených modulů ComBricks. Maximální proud je omezen možností zatížení sběrnice na 12 A.

Redundantní napájení

Výkonové moduly lze také použít jako redundantní zdroj napájení celé sběrnice. Diagnostika napájecích modulů je k dispozici na webovém serveru řídicí stanice.

Napájecí moduly nejsou povinné, pokud použité moduly nepřesáhnou maximální zatížení řídicí stanice, tedy maximálně 2,5 A.

4 důležité poznámky k instalaci

• Při použití napájecího modulu odpojte napájení od řídicí stanice (Head Station).
• Pokud je požadována redundance napájení, použijte dva napájecí moduly.
• Maximální využitelný proud je omezen možností zatížení sběrnice na 12 A.
• Při přemisťování napájecího modulu do jiného slotu sběrnice nebo před vyjmutím modulu odpojte napájení.

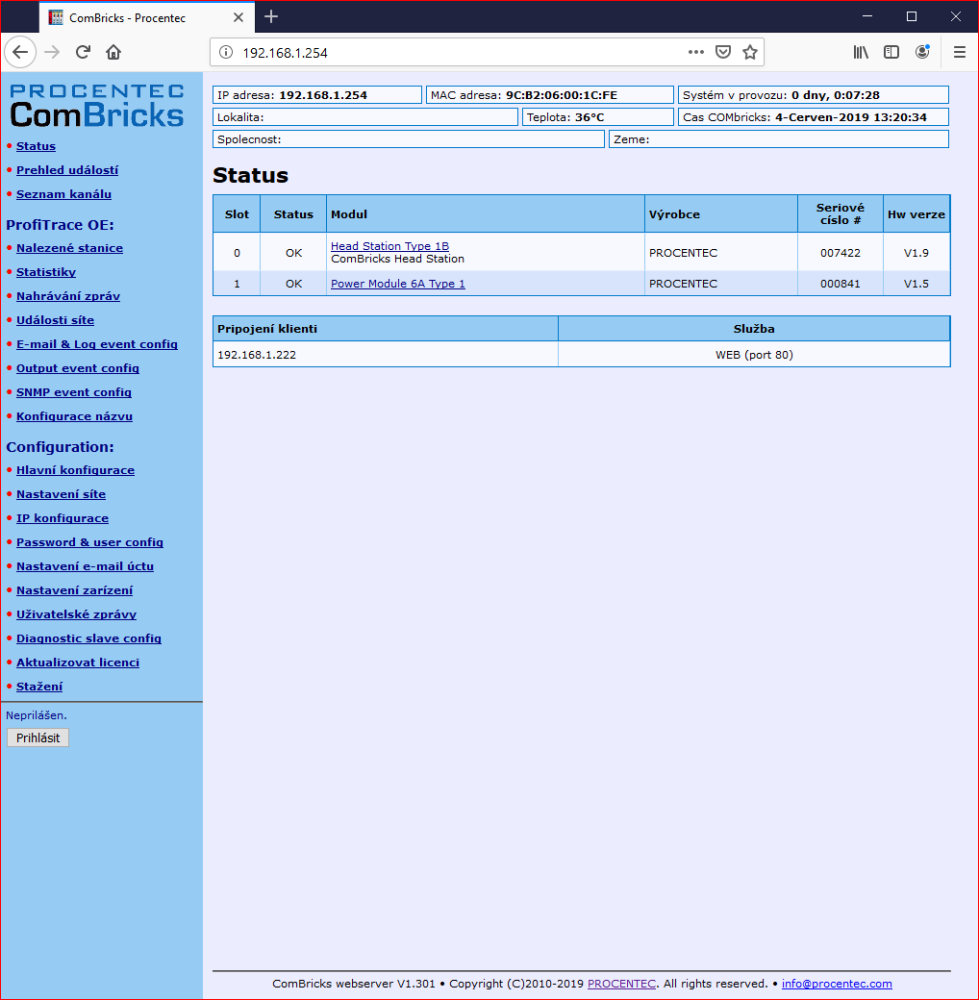

Zobrazení napájecího modulu na záložce Status

Na této stránce je vidět seznam osazených modulů a jejich status.

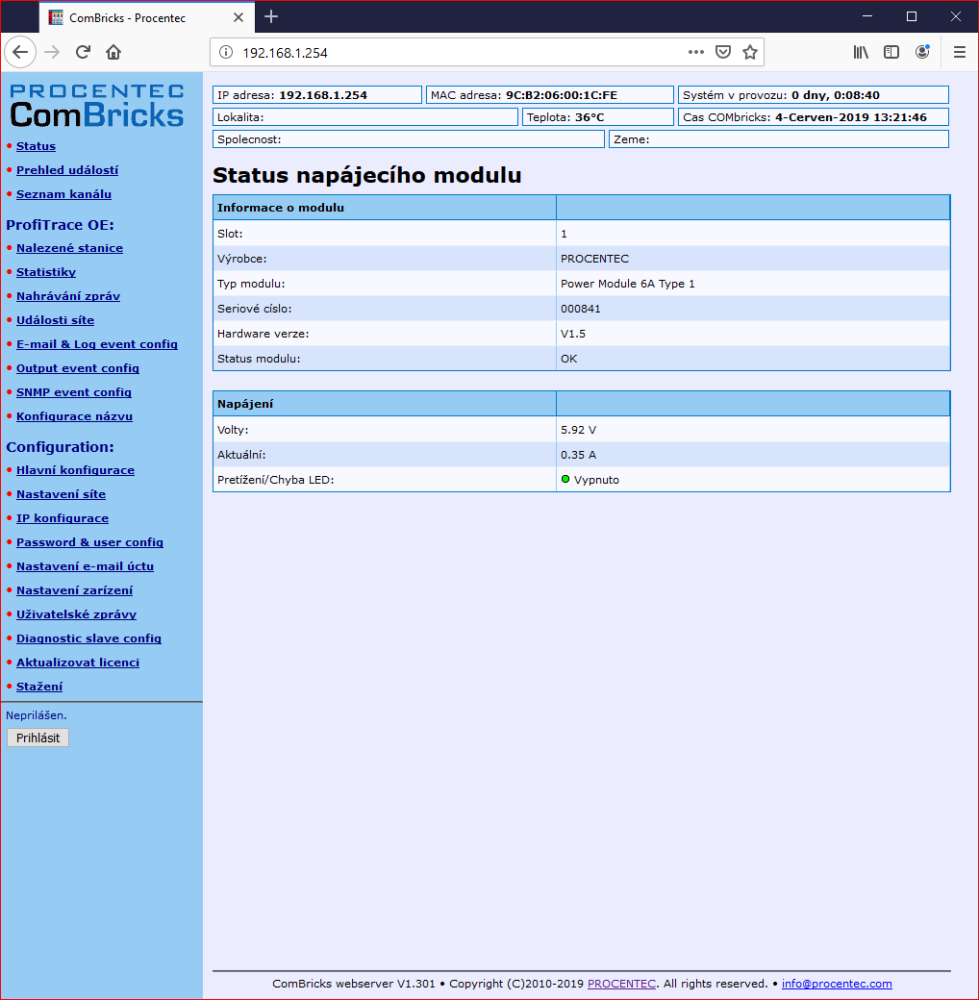

Podrobnosti o napájecím modulu

V podrobnostech modulu již vidíme i jeho aktuální zatížení a signalizaci, zda v minulosti nedošlo k přetížení modulu nebo ztrátě přívodního napájení.

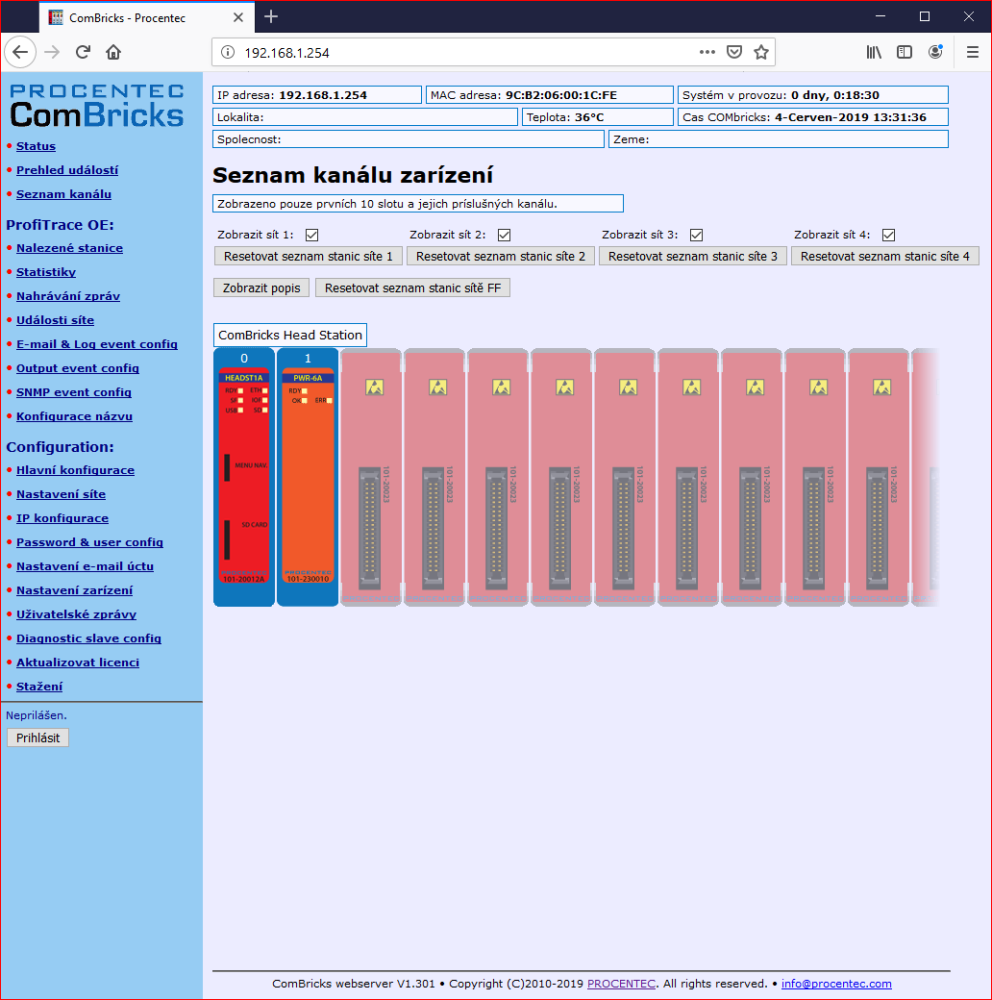

Modul v seznamu kanálů

Zobrazení modulů ve sběrnici modulárního systému ComBricks:
