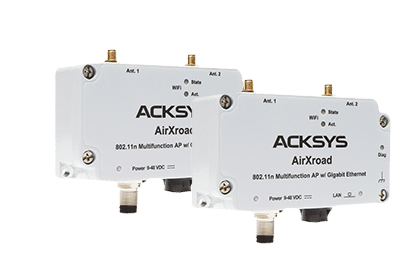

ACKSYS AirXroad Outdoor WiFi Bridge – venkovní bezdrátový Ethernet Point-to-Point IP66

Přidat do oblíbených

ACKSYS AirXroad Outdoor WiFi Bridge – venkovní bezdrátový Ethernet Point-to-Point IP66

ACKSYS

ACKSYS AirXroad Outdoor WiFi Bridge je průmyslové řešení ze 2× AirXroad pro bezdrátové Point-to-Point propojení dvou Ethernetových sítí, zařízení nebo budov. Nabízí přenosovou rychlost až 250 Mbit/s, WiFi 802.11n MIMO 2T2R v pásmu 2,4 nebo 5 GHz, Gigabit Ethernet M12 X-coded, krytí IP66, napájení 9–48 VDC nebo PoE a provozní teplotu −40 až +70 °C. Více

Kód: P01405

Recyklační poplatek 1 Kč zahrnutý v ceně.
2 ks na skladě

Rezervace termínu

Chci nabídku
ACKSYS

ACKSYS AirXroad Outdoor WiFi Bridge je průmyslové řešení ze 2× AirXroad pro bezdrátové Point-to-Point propojení dvou Ethernetových sítí, zařízení nebo budov. Nabízí přenosovou rychlost až 250 Mbit/s, WiFi 802.11n MIMO 2T2R v pásmu 2,4 nebo 5 GHz, Gigabit Ethernet M12 X-coded, krytí IP66, napájení 9–48 VDC nebo PoE a provozní teplotu −40 až +70 °C. Více

Kód: P01405

ACKSYS AirXroad Outdoor WiFi Bridge – bezdrátové propojení Ethernet sítí venku

ACKSYS AirXroad Outdoor WiFi Bridge umožňuje vytvořit zabezpečené bezdrátové Point-to-Point spojení mezi dvěma Ethernetovými sítěmi, dvěma vzdálenými zařízeními nebo například dvěma budovami.

Řešení tvoří dvě průmyslové jednotky AirXroad, mezi kterými vznikne bezdrátový Ethernet bridge. Díky krytí IP66 lze AirXroad instalovat přímo ve venkovním prostředí bez dalšího ochranného boxu. Přenosová rychlost bridge dosahuje až 250 Mbit/s.

Propojení Ethernetu bez kabelu

Dvě jednotky AirXroad vytvoří bezdrátový Ethernet bridge mezi dvěma zařízeními nebo samostatnými Ethernetovými sítěmi. Odpadá tak nutnost pokládat datový kabel mezi vzdálenými body.

Venkovní provedení IP66

Na rozdíl od indoor AirLink Bridge lze AirXroad díky krytí IP66 instalovat přímo venku. Odolává vodě, prachu, vibracím i výrazným změnám teplot.

Až 250 Mbit/s

Point-to-Point spojení nabízí přenosovou rychlost až 250 Mbit/s. Reálná propustnost závisí na vzdálenosti, anténách, rádiových podmínkách a okolním prostředí.

Rychlé zprovoznění

ACKSYS poskytuje připravené konfigurační soubory, pomocí kterých lze dvě standardní jednotky AirXroad jednoduše nastavit jako Point-to-Point WiFi bridge.

Kde se Outdoor WiFi Bridge používá?

Řešení je vhodné všude tam, kde potřebujete přenést Ethernet mezi dvěma vzdálenými body a položení optického nebo metalického kabelu je obtížné, drahé nebo technicky nemožné.

propojení dvou budov
propojení výrobních hal
vzdálené stroje a technologie
kamerové a dohledové systémy
sklady a logistické areály
venkovní výrobní provozy
přístavy a terminály
těžební a stavební provozy
dočasné Ethernetové propojení

Jak Outdoor WiFi Bridge funguje?

Princip je stejný jako u Ethernetového kabelu mezi dvěma body, pouze prostřední část komunikace probíhá bezdrátově. Pro vytvoření kompletního bridge jsou potřeba 2 jednotky AirXroad.

1 Připojíte první síť První AirXroad připojíte přes Gigabit Ethernet například ke switchi, PLC, kameře nebo jiné síti.
2 AirXroad vytvoří WiFi spoj Dvě jednotky vytvoří zabezpečené bezdrátové Point-to-Point spojení mezi oběma místy.
3 Připojíte druhou síť Druhý AirXroad připojíte k Ethernetovému zařízení nebo síti na druhé straně spoje.

WiFi 802.11n MIMO 2T2R

Každý AirXroad obsahuje jedno WiFi rádio IEEE 802.11a/b/g/n s MIMO 2T2R. Podle konfigurace může pracovat v pásmu 2,4 nebo 5 GHz a rádiová rychlost rozhraní dosahuje až 300 Mbit/s.

Pro celé Point-to-Point spojení výrobce uvádí přenosovou rychlost až 250 Mbit/s. Zařízení podporuje také DFS a TPC pro provoz v pásmu 5 GHz.

WiFi 802.11n MIMO 2T2R
2,4 / 5 GHz volitelné pásmo
Až 250 Mbit/s propustnost bridge
2× RP-SMA na každé jednotce

Vzdálenost spoje závisí na použitých anténách

AirXroad používá externí WiFi antény. Díky tomu lze typ antény přizpůsobit požadované vzdálenosti, směru komunikace a podmínkám konkrétní instalace.

Pro venkovní Point-to-Point spojení na střední vzdálenosti výrobce doporučuje použít ziskové směrové antény, přímou viditelnost mezi oběma body a při návrhu respektovat také Fresnelovu zónu rádiového spoje.

Gigabit Ethernet přes odolný M12 X-coded

Každá jednotka AirXroad má jeden Gigabit Ethernet port 10/100/1000 Mbit/s s průmyslovým 8pinovým M12 X-coded konektorem.

M12 konektor poskytuje mechanicky odolné síťové připojení vhodné pro venkovní průmyslové instalace, stroje, vozidla a prostředí s vibracemi.

  • 1× Gigabit Ethernet na každém AirXroad
  • 10/100/1000 Base-TX
  • M12 X-coded
  • Auto MDI/MDIX
  • bridging a filtrování Ethernet rámců
  • VLAN
  • STP/RSTP
  • DHCP server a klient
  • statické routování a NAT
  • VRRP a multicast

IP66 a −40 až +70 °C

WiFi Bridge určený pro skutečné venkovní průmyslové instalace.

AirXroad je konstruován pro provoz v náročných venkovních a průmyslových podmínkách. Díky krytí IP66 není při standardní venkovní instalaci nutný další ochranný box.

  • krytí IP66
  • provozní teplota −40 až +70 °C
  • skladovací teplota −40 až +85 °C
  • odolnost proti rázům a vibracím EN 61373 CAT 1 Class B
  • klimatické zkoušky EN 60068-2
  • E-marking ECE R10
  • rozměry 115 × 64 × 34 mm
  • hmotnost přibližně 332 g

Napájení 9–48 VDC nebo PoE

Každý AirXroad lze napájet v rozsahu 9–48 VDC prostřednictvím odolného 4pinového M12 konektoru nebo pomocí PoE IEEE 802.3af.

Možnost PoE může výrazně zjednodušit kabeláž, protože k zařízení lze přivést Ethernetovou komunikaci i napájení jedním kabelem.

Zabezpečený venkovní Ethernet bridge

AirXroad používá operační systém ACKSYS WaveOS a nabízí bezpečnostní funkce pro ochranu bezdrátové komunikace a správu zařízení. Aktuální firmware výrobce splňuje požadavky kybernetické bezpečnosti EN 18031.

  • WPA / WPA2 Personal a Enterprise
  • IEEE 802.1X / RADIUS
  • firewall a ochrana proti DoS útokům
  • HTTPS
  • MAC filtrování
  • OpenVPN
  • GRE L2 tunely
  • SNMPv3
  • kybernetická bezpečnost EN 18031

WaveOS & WaveManager

AirXroad používá operační systém ACKSYS WaveOS. Konfiguraci a diagnostiku zařízení lze provádět prostřednictvím webového rozhraní, HTTPS nebo SNMP.

Pro větší instalace lze využít ACKSYS WaveManager pro centrální monitoring, konfiguraci a správu WiFi infrastruktury.

Důležité: pro vytvoření kompletního Outdoor WiFi Bridge jsou potřeba 2 jednotky AirXroad. Výrobce dodává AirXroad bez Ethernetových a napájecích kabelů a bez WiFi antén. Antény je vhodné vybrat podle vzdálenosti a podmínek konkrétního rádiového spoje.

Hlavní vlastnosti ACKSYS AirXroad Outdoor WiFi Bridge

bezdrátový Ethernet Point-to-Point bridge
pro kompletní spojení 2× AirXroad
venkovní průmyslové provedení IP66
propojení zařízení, sítí nebo budov
přenosová rychlost bridge až 250 Mbit/s
WiFi 802.11a/b/g/n MIMO 2T2R
pásmo 2,4 nebo 5 GHz
1× Gigabit Ethernet M12 X-coded na jednotku
2× RP-SMA pro externí antény
napájení 9–48 VDC nebo PoE
provozní teplota −40 až +70 °C
centrální správa pomocí WaveManager


Ethernet interface

1-port Gigabit Ethernet 10/100/1000 Base TX auto-sensing, auto MDI/MDIX cross-over, 8 pts X-coded M12 connector




WiFi interface

1 radio IEEE 802.11a/b/g/n, MIMO 2T2R, 2.4 / 5 GHz




WiFi radio data rate

 802.11a: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps
802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 and 54 Mbps
802.11n: MCS0-7, 2 streams (6.5 to 300 Mbps)


Operating frequencies

ISM : 2.4-2.483 GHz (up to 14 channels)
UNII : 5.15-5.25 GHz (up to 4 channels)
UNII-2 : 5.25-5.35 GHz (up to 4 channels)
UNII-2 ext : 5.470-5.725 GHz (up to 11 channels)
UNII-3 : 5.725-5.825 GHz (up to 4 channels)
Supports DFS and TPC




RF Output power

2,4 GHz : 23,5 dBm (aggregate) / 5 GHz : 21 dBm (aggregate)




FR Sensitivity

 Receiver : -92 dBm for 802.11 b/g/n and -96 dBm for 802.11a/n


Antennas connections

2 RP-SMA male connectors




WiFi modes

Access point, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, fast roaming (less than 30 ms), WMM QoS




Administration

http, https, SNMP agent (V1, V2C, V3), ACKSYS WaveManager & WaveViewer administration softwares




Security

Firewall, DoS, https, MAC filtering, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS), WEP, tunnels L2 (GRE),
VPN (OpenVPN), SNMP V3




Ethernet networking

Frames filtering, bridging, repeater, STP/RSTP, VLAN, DHCP (server & client), DNS relay




Ethernet routing

Multicast (PIM), IP redundancy (VRRP), static routes, NAT router, router




LEDs Signaling

Radio : activity - status | Ethernet : link 10/100/1000 - activity | Power : on-off




Power supply

+9VDC to +48VDC  M12 connector 4-point A-coded & PoE 802.3af (15,4W)




Consumption

IDLE mode : 1.7 W / Maximum average : 5.8 W / Recommended power supply : 7 W




Mechanical specifications

Dimensions : 115 mm x 64 mm x 34 mm
Weight : 332 g




IP rating

IP66




Environmental conditions

Operating temperature: -40°C to +70°C, storage : -40°C à +85°C, relative humidity: 0% to 99% (non-condensing)




Standards and
certifications
CE (RED) Safety : EN 62368-1:2014+A11, EN62311
EMC : EN301-489-1, EN301-489-17
Radio : EN 300 328 2.1.1 (2.4 GHz), EN 301 893 2.1.1 (5 GHz, DFS)

FCC Radio : FCC ID Z9W-RMB
IC Radio : IC ID 114688A RMB

E-marking ECE R10

Environmental

Shocks & vibrations : EN 61373 (CAT 1 CLASS B)


Climatic : EN60068-2 [-1, -2, -30]




Warranty

5 years
