ACKSYS AirLink WiFi Bridge – průmyslový bezdrátový Ethernet Point-to-Point

ACKSYS AirLink WiFi Bridge je sada 2× AirLink pro vytvoření zabezpečeného bezdrátového Point-to-Point spojení mezi dvěma Ethernetovými zařízeními nebo sítěmi. Nahrazuje Ethernetový kabel bezdrátovou WiFi komunikací s přenosovou rychlostí až 250 Mbit/s. Každý AirLink nabízí Gigabit Ethernet, WiFi 802.11n MIMO 2T2R v pásmu 2,4 nebo 5 GHz a napájení 9–48 VDC nebo PoE. Více

Kód: AirLink+AirLink

21 112 Kč bez DPH (25 545,52 Kč s DPH)

Recyklační poplatek 1 Kč zahrnutý v ceně.

Skladem

(0 ks na skladě)

Chci nabídku

Kód: AirLink+AirLink

ACKSYS AirLink WiFi Bridge – nahraďte Ethernetový kabel bezdrátovým spojem

ACKSYS AirLink WiFi Bridge je sada 2× průmyslový WiFi modul AirLink pro vytvoření zabezpečeného bezdrátového Point-to-Point spojení mezi dvěma Ethernetovými zařízeními nebo dvěma samostatnými Ethernetovými sítěmi.

Jednoduše tak můžete nahradit Ethernetový kabel WiFi spojením například mezi stroji, PLC sítěmi, kamerami, počítači nebo částmi provozu, mezi kterými není možné nebo výhodné instalovat datový kabel. Přenosová rychlost bezdrátového bridge dosahuje až 250 Mbit/s v závislosti na vzdálenosti a podmínkách prostředí.

Náhrada Ethernetového kabelu

Dvojice AirLink vytvoří transparentní bezdrátové spojení mezi Ethernetovými zařízeními nebo dvěma částmi Ethernetové sítě. Není nutné mezi nimi pokládat nový datový kabel.

Až 250 Mbit/s

WiFi Bridge poskytuje vysokorychlostní komunikaci až 250 Mbit/s. Skutečná propustnost závisí na vzdálenosti, rádiových podmínkách, použitých anténách a okolním prostředí.

Rychlé zprovoznění

Výrobce poskytuje připravené konfigurační soubory, pomocí kterých lze oba moduly AirLink jednoduše nastavit pro vytvoření Point-to-Point bezdrátového mostu.

Průmyslové provedení

Každý AirLink nabízí Gigabit Ethernet, napájení 9–48 VDC nebo PoE, kompaktní kovové provedení a odolnost proti rázům a vibracím.

Kde se AirLink WiFi Bridge používá?

WiFi Bridge je vhodný všude tam, kde potřebujete propojit dva Ethernetové body, ale instalace kabelu je obtížná, drahá nebo z provozních důvodů nevhodná.

propojení dvou PLC sítí

propojení dvou částí výrobní haly

připojení vzdáleného stroje

připojení průmyslové kamery

propojení kancelářských sítí

náhrada obtížně instalovatelného kabelu

retrofit stávajících technologií

dočasné síťové propojení

propojení dvou budov při vhodné venkovní instalaci

Jak WiFi Bridge funguje?

Sada obsahuje dva moduly AirLink. Každý z nich připojíte Ethernetovým kabelem k zařízení nebo síti na jedné straně. Mezi oběma AirLinky potom vznikne zabezpečené bezdrátové spojení.

1 Připojíte první síť První AirLink připojíte přes Gigabit Ethernet k PLC, switchi, PC, kameře nebo jiné Ethernetové síti.

2 AirLinky vytvoří WiFi spoj Mezi oběma jednotkami vznikne zabezpečený Point-to-Point rádiový most.

3 Připojíte druhou síť Druhý AirLink připojíte k zařízení nebo Ethernetové síti na opačné straně bezdrátového spoje.

Typické možnosti použití

ACKSYS AirLink WiFi Bridge - bezdrátová náhrada Ethernetového kabelu mezi zařízeními a sítěmi

AirLink WiFi Bridge lze použít pro náhradu Ethernetového kabelu mezi dvěma zařízeními, pro připojení vzdáleného síťového bodu nebo pro propojení dvou samostatných Ethernetových sítí.

WiFi 802.11n MIMO 2T2R v pásmu 2,4 nebo 5 GHz

Každý AirLink obsahuje jedno WiFi rádio IEEE 802.11a/b/g/n s MIMO 2T2R. Podle konfigurace lze použít pásmo 2,4 nebo 5 GHz. Maximální rádiová rychlost WiFi rozhraní je 300 Mbit/s, zatímco výrobce pro kompletní Point-to-Point bridge uvádí přenosovou rychlost až 250 Mbit/s.

Každý AirLink je vybaven dvěma konektory RP-SMA pro WiFi antény a podporuje také DFS a TPC v pásmu 5 GHz.

WiFi 802.11n MIMO 2T2R

2,4 / 5 GHz volitelné WiFi pásmo

Až 250 Mbit/s rychlost WiFi Bridge

2× RP-SMA na každém AirLinku

Gigabit Ethernet na obou stranách bridge

Každý AirLink má jeden 10/100/1000 Mbit/s Ethernet RJ45 port s automatickou detekcí rychlosti a Auto MDI/MDIX. WiFi Bridge tak můžete připojit přímo k Ethernetovému zařízení nebo ke switchi celé lokální sítě.

1× Gigabit Ethernet RJ45 na každém AirLinku
10/100/1000 Base-TX
Auto MDI/MDIX
bridging a Ethernet frame filtering
VLAN
STP/RSTP
DHCP server a klient
statické routování a NAT
VRRP a multicast

Napájení 9–48 VDC nebo PoE

Každou jednotku AirLink lze napájet v rozsahu 9–48 VDC přes 3pinový Phoenix konektor nebo prostřednictvím PoE IEEE 802.3af. Díky PoE lze u vhodných instalací přenášet napájení i Ethernet po jednom kabelu k AirLinku.

AirLink má velmi kompaktní kovové provedení 103 × 67 × 24 mm, hmotnost přibližně 225 g a lze jej montovat na stěnu nebo pomocí příslušenství na DIN lištu.

Zabezpečený bezdrátový spoj

AirLink nabízí bezpečnostní mechanismy pro ochranu průmyslového bezdrátového spojení a vzdálenou správu zařízení. Aktuální firmware výrobce je upraven také pro požadavky kybernetické bezpečnosti EN 18031.

WPA / WPA2 Personal a Enterprise
IEEE 802.1X / RADIUS
firewall a ochrana proti DoS útokům
HTTPS
MAC filtrování
OpenVPN
GRE L2 tunely
SNMPv3
kybernetická bezpečnost EN 18031

Indoor IP30

Pro venkovní spojení je nutná vhodná instalace.

AirLink má krytí IP30 a je standardně určen pro instalaci uvnitř budovy, například na stěnu, do rozvaděče nebo na DIN lištu.

Pro bezdrátové propojení například dvou budov výrobce doporučuje umístit AirLink do vhodného venkovního rozvaděče a použít externí antény vybrané podle prostředí a požadované vzdálenosti spoje.

krytí IP30
provozní teplota −20 až +60 °C
odolnost proti rázům a vibracím EN 61373 CAT 1 Class B
pro venkovní použití instalace do vhodného rozvaděče

WaveOS & WaveManager

AirLink používá operační systém ACKSYS WaveOS. Nastavení a diagnostiku lze provádět přes webové rozhraní, HTTPS nebo SNMP.

Pro větší počet zařízení lze využít ACKSYS WaveManager pro centrální monitoring, konfiguraci a správu WiFi infrastruktury.

Hlavní vlastnosti ACKSYS AirLink WiFi Bridge

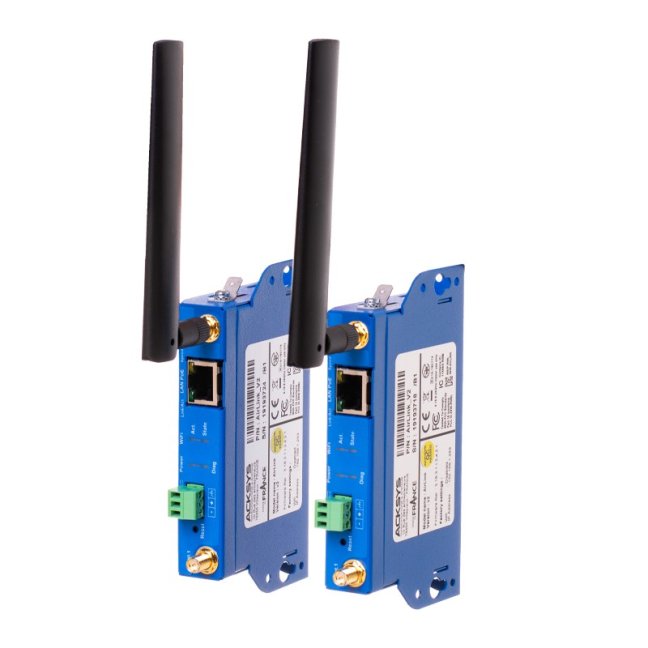

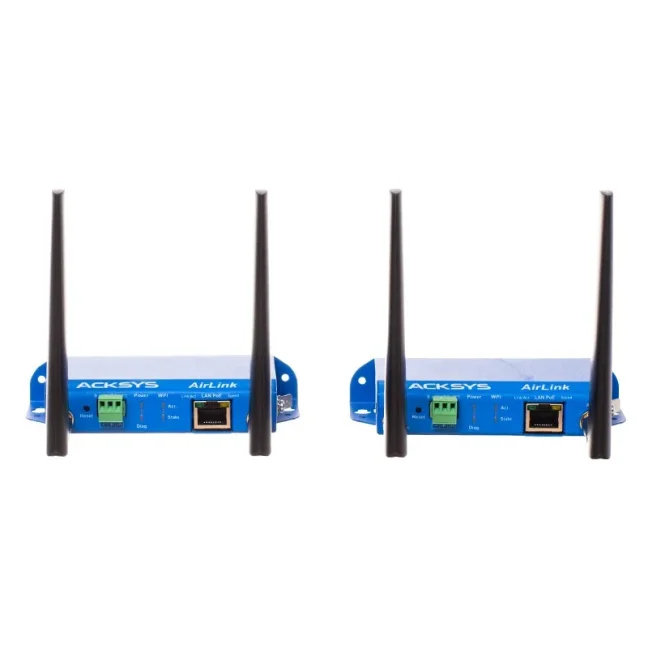

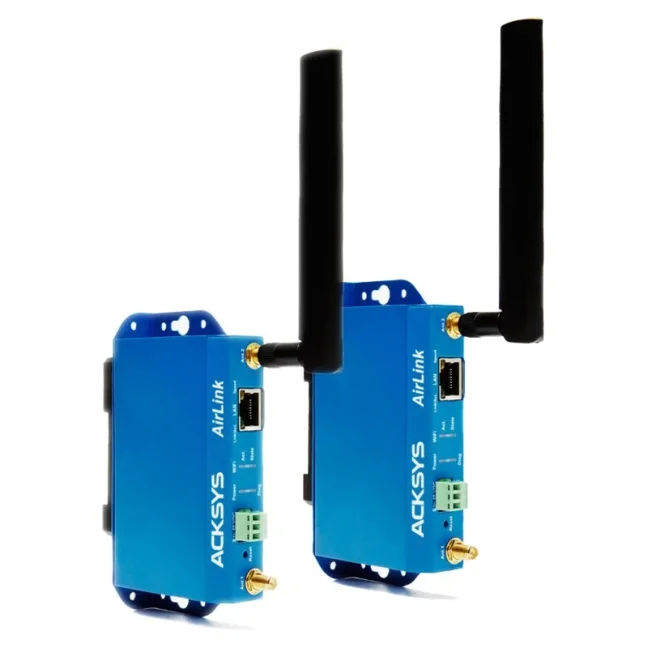

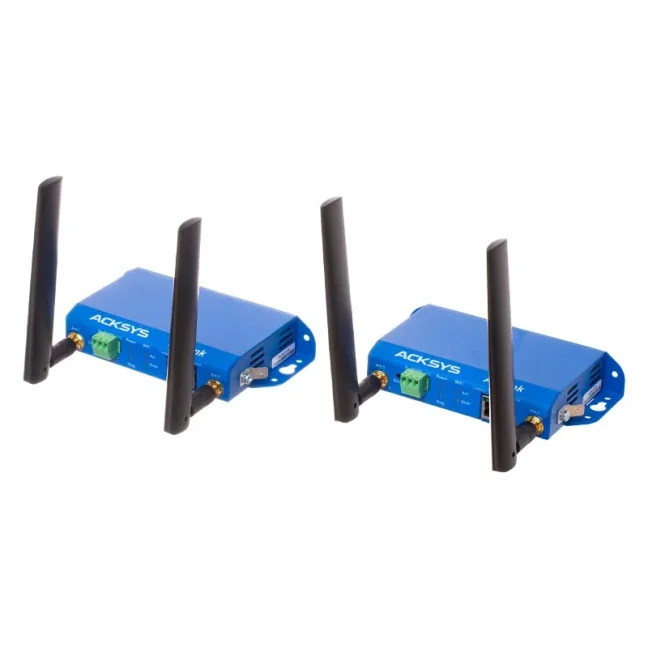

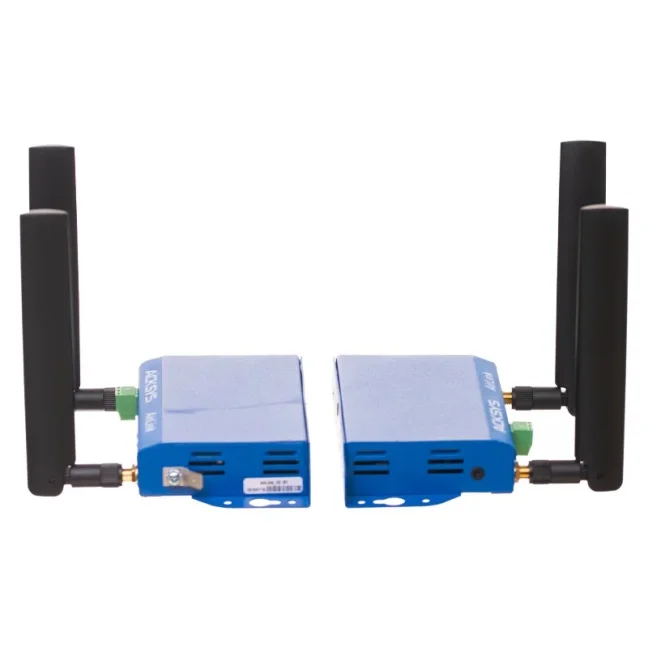

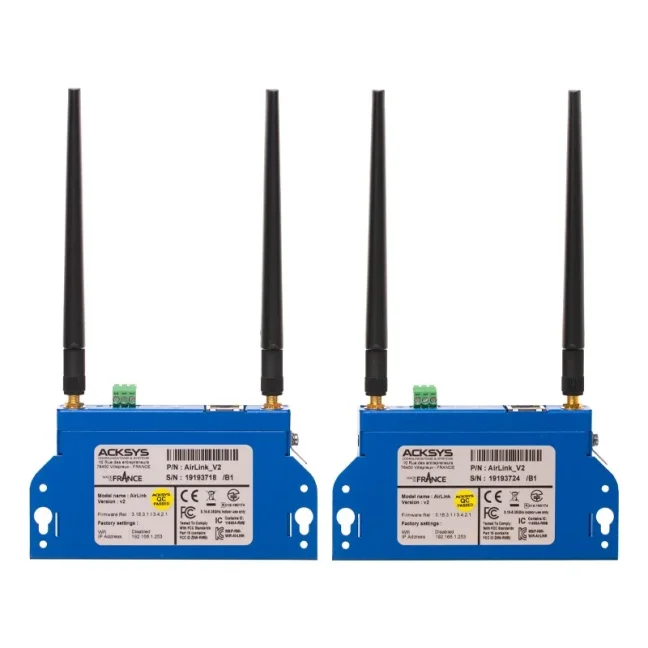

sada 2× AirLink

bezdrátový Ethernet Point-to-Point bridge

náhrada Ethernetového kabelu

propojení zařízení nebo dvou Ethernetových sítí

přenosová rychlost bridge až 250 Mbit/s

WiFi 802.11a/b/g/n MIMO 2T2R

pásmo 2,4 nebo 5 GHz

1× Gigabit Ethernet RJ45 na každé jednotce

napájení 9–48 VDC nebo PoE

zabezpečení WPA/WPA2, VPN a firewall

kompaktní kovové provedení

centrální správa pomocí WaveManager

Ethernet interface

1-port Gigabit Ethernet 10/100/1000 Base TX auto-sensing, auto MDI/MDIX cross-over, RJ45 Ethernet interface

WiFi interface

1 radio IEEE 802.11a/b/g/n, MIMO 2T2R, 2.4 / 5 GHz, ANI (Adaptive Noise Immunity)

WiFi radio data rate

802.11a: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps
802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 and 54 Mbps
802.11n: MCS0-7, 2 streams (6.5 to 300 Mbps)

Operating frequencies

ISM : 2.4-2.483 GHz (up to 14 channels)
UNII : 5.15-5.25 GHz (up to 4 channels)
UNII-2 : 5.25-5.35 GHz (up to 4 channels)
UNII-2 ext : 5.470-5.725 GHz (up to 11 channels)
UNII-3 : 5.725-5.825 GHz (up to 4 channels)
Supports DFS and TPC

Output power

2.4 GHz : 23.5 dBm (aggregate) / 5 GHz : 21 dBm (aggregate)

Sensitivity max.

2.4 GHz : -94 dBm / 5 GHz : -96 dBm

Radio connectors

2 x RP-SMA

Security

Firewall, DoS, https, MAC filtering, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS), WEP, tunnels L2 (GRE),

VPN (OpenVPN), SNMP V3, client isolation in AP mode

WiFi modes

Access point, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, fast roaming (less than 30 ms), WMM QoS

Ethernet networking

Frames filtering, bridging, repeater, STP/RSTP, VLAN, DHCP (server & client), DNS relay

Ethernet routing

Multicast (PIM), IP redundancy (VRRP), static routes, NAT router, router

Administration

http, https, SNMP agent (V1, V2C, V3), WaveManager administration software

LEDs Signaling

Radio : activity - status | Ethernet : link 10/100/1000 - activity | Power : on-off

Power supply

+9VDC to +48VDC, 3-pin Phoenix connector & PoE Powered Device 802.3af (from model V2)

Consumption

IDLE mode : 1.7 W / Maximum average : 5.8 W / Recommended power supply : 7 W

Dimensions & weight

Compact case L : 103 x l : 67 x h : 24 mm, weight 225 g

Standards and
certifications

CE (RED)	Safety : EN 62368-1:2014+A11, EN62311
	EMC :	EN301-489-1, EN301-489-17
	Radio :	EN 300 328 2.1.1 (2.4 GHz), EN 301 893 2.1.1 (5 GHz, DFS)

FCC	Radio : FCC ID Z9W-RMB

Environmental	Shocks and vibration : EN 61373 (CAT 1 CLASS B)

Environment

IP30
Operating temperature: -20°C to +60°C , storage: -40°C à +85°C, humidity: 0% to 99% (non-condensing)

Warranty

5 years
