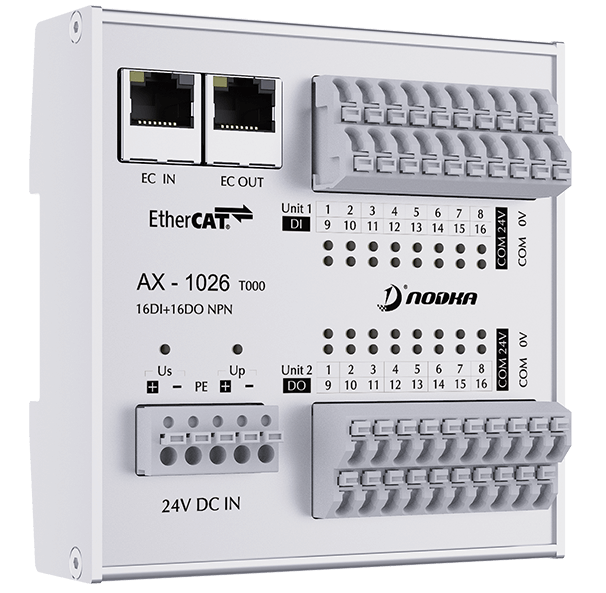

16xDI 10μs / 16xDO, NPN 24VDC, EtherCAT IO modul
16xDI 10μs / 16xDO, NPN 24VDC, EtherCAT IO modul
IO modul s komunikačním rozhraním EtherCAT, signálové i napájecí LED a oddělené napájení modulu a signálů. Ploché provedení a hliníkové odolné šasi s montáží na DIN lištu. Více
Kód: AX-1026-T000
Recyklační poplatek 1 Kč zahrnutý v ceně.
IO modul s komunikačním rozhraním EtherCAT, signálové i napájecí LED a oddělené napájení modulu a signálů. Ploché provedení a hliníkové odolné šasi s montáží na DIN lištu. Více
Kód: AX-1026-T000
- 16x digitální vstup, NPN, 24VDC, filtr 10μs
- 16x digitální výstup, NPN, 24VDC, 0,5A
- Odolné pouzdro z hliníkové slitiny
- Vysoce spolehlivé pružinové svorky
- Nezávislé napájení signálů a zařízení
- Montáž na lištu DIN
| Počet vstupů | 16x digital |
| Nominální napětí vstupů | 24VDC(-15%/20%) |
| Typ vstupního signálu | NPN |
| Napětí signálu “0” | 18V..30V |
| Napětí signálu “1” | 0V..7V |
| Vstupní proud | Typicky 3ms |
| Vstupní filtr | Typicky 10μs |
| Počet výstupů | 16x digital |
| Typ výstupního signálu | NPN |
| Výstupní proud na kanál | Max. 0.5A (odolný proti zkratu) |
| Ochrana proti zpětnému napětí | Ano |
| Časy sepnutí | TON: typicky15μs; TOFF : typicky 300μs |
| Distribuované hodiny | - |
| Spotřeba proudu modulu | Typicky 100mA |
| Elektrické oddělení | 500V |
| Rozsah pracovních teplot | -25°C .. +60°C |
| Rozsah skladovacích teplot | -40°C .. +85°C |
| Relativní vlhkost | 95%, no condensation |
| Rozměry (Š x V x H) | 105mm x 104mm x 45mm |
| Hmotnost | 300 g |
| Montáž | DIN lišta |
| Certifiakce | CE |
| Krytí | IP30 |
