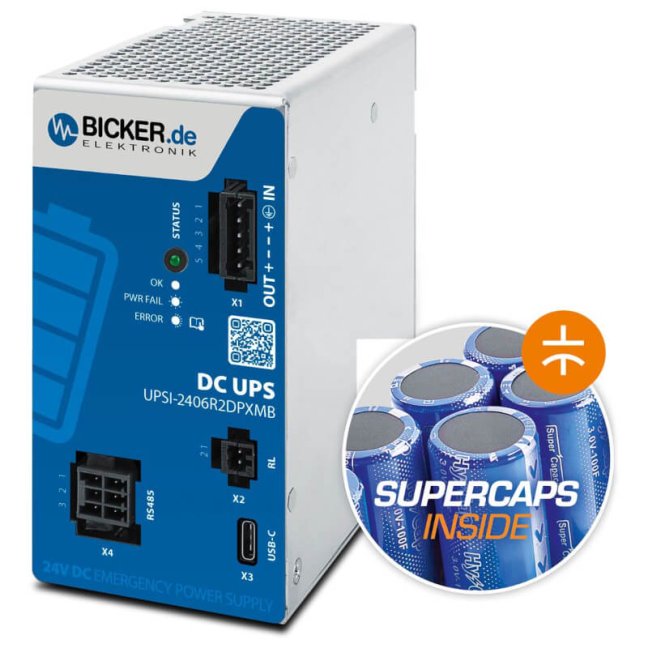

- 144 W 24 VDC / 6 A UPS záložní zdroj Bicker se superkondenzátorem a rozhraními USB-C + RS485 Modbus
144 W 24 VDC / 6 A UPS záložní zdroj Bicker se superkondenzátorem a rozhraními USB-C + RS485 Modbus

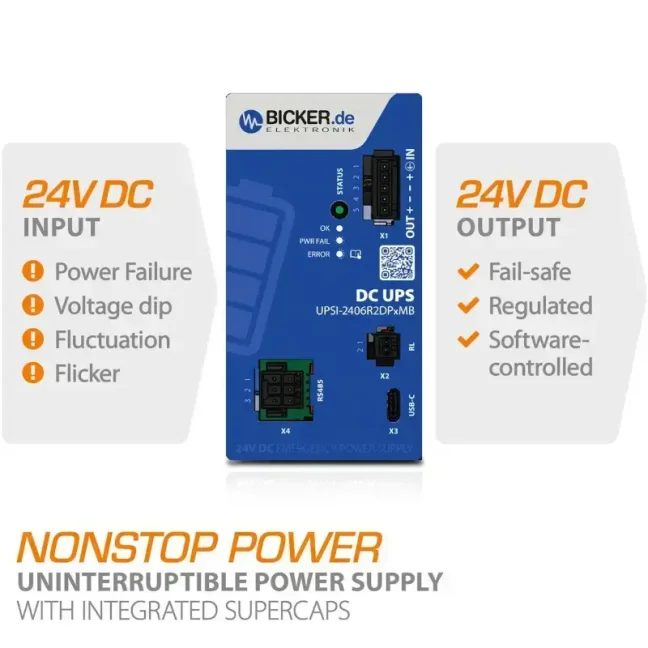

Chytrý průmyslový záložní zdroj DC UPS 24 VDC / 6 A, 144 W s integrovaným superkondenzátorem, nastavení přes SW UPScom, rozhraní USB-C a RS485 Modbus, provedení na DIN lištu Více
Kód: UPSI-2406R2DP2MB
Chytrý průmyslový záložní zdroj DC UPS 24 VDC / 6 A, 144 W s integrovaným superkondenzátorem, nastavení přes SW UPScom, rozhraní USB-C a RS485 Modbus, provedení na DIN lištu Více
Kód: UPSI-2406R2DP2MB

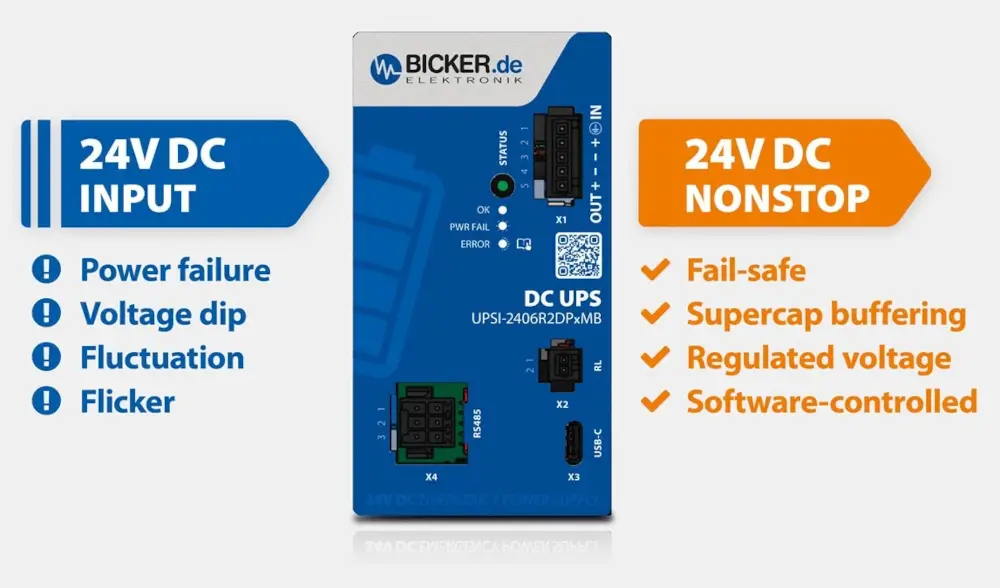

Moderní a spolehlivá ochrana proti krátkodobým výpadkům napájení pomocí superkondenzátorů – s rychlým nabíjením a rozhraním USB-C / RS485 Modbus
Řešíte problémy s krátkodobými výpadky nebo poklesy napájecího napětí v rozvaděčích? Vyhněte se nákladným prostojům a ztrátám dat. Průmyslový zdroj DC-UPS UPSI-2406R2DP2MB s integrovaným energetickým úložištěm na bázi superkondenzátorů spolehlivě překlene krátkodobé výpadky, poklesy a kolísání napájení a zajistí tak nepřerušené napájení 24 VDC na výstupu. Stav a řízení UPS je dostupné dvěma cestami: z PC přes USB-C a software UPScom nebo přímo z PLC/SCADA přes RS485 Modbus.

Hlavní vlastnosti a výhody pro průmyslové aplikace:
- Stabilní napájení: zajišťuje nepřerušené napájení 24 VDC se zátěží až 6 A (144 W) i při výpadku sítě.
- Extrémně dlouhá životnost: superkondenzátory vydrží až 500 000 nabíjecích a vybíjecích cyklů.
- Bezúdržbový provoz díky superkondenzátorům.
- Chytré funkce pro správu napájení:
- Power Sharing: inteligentně rozděluje vstupní výkon mezi připojenou zátěž a superkondenzátory. Není nutné předimenzovávat AC/DC napájecí zdroj.
- Řízené vypnutí a restart (UPScom): při výpadku napájení umožňuje bezpečné vypnutí připojených zařízení a jejich automatický restart po obnovení napětí.
- Nastavitelné parametry: konfigurace chování UPS (např. zátěžový senzor, zpoždění vypnutí, maximální doba zálohy) přes software UPScom.
- Minimum load detection: sutomatické vypnutí při nízké nebo nulové zátěži pro úsporu energie.
- Power-fail timer function: definovatelné chování při výpadku napájení podle nastaveného časového scénáře.
- Přepínací doba: přechod z normálního do záložního režimu < 3 ms.
- Pokročilá správa a diagnostika pro programátory a údržbáře:
- Software UPScom (zdarma ke stažení): umožňuje komplexní konfiguraci a monitorování DC UPS systému v reálném čase.
- Řízené vypínání a restart: při výpadku napájení software zajistí řízené vypnutí připojených zařízení (např. průmyslového počítače) pro uložení dat a zabránění poškození. Po obnovení napájení pak automaticky provede restart bez nutnosti manuálního zásahu.
- Podpora skriptů: před vypnutím systému lze spustit vlastní skripty (batch) pro specifické procesy vaší aplikace.

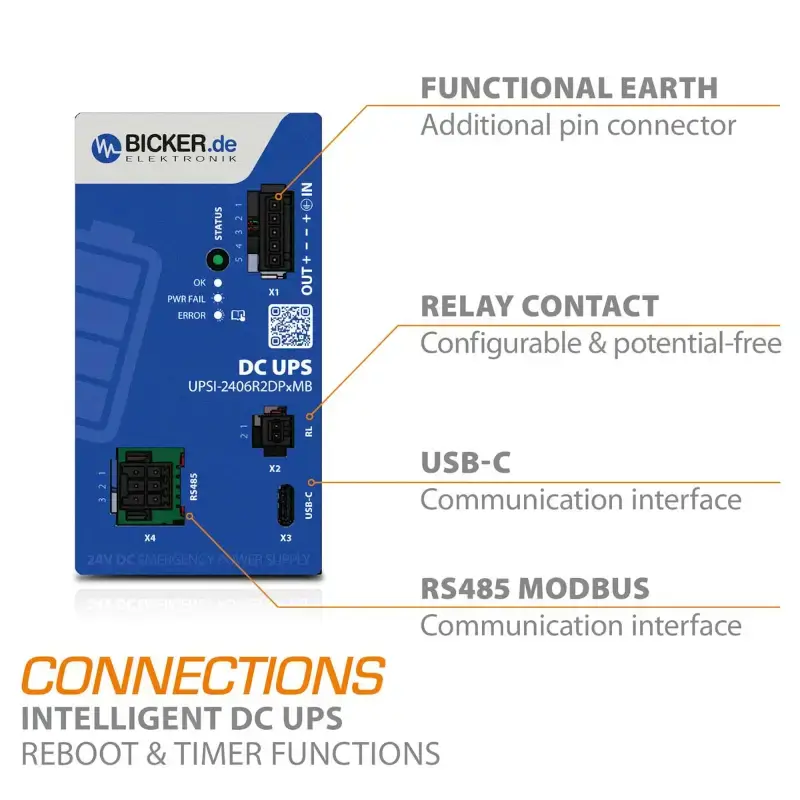

- Komunikace: rozhraní USB-C a RS485 Modbus pro konfiguraci, správu a sběr stavových dat.
- E-mail notifikace: automatické upozornění při ztrátě spojení s UPS, vypnutí systému nebo výpadku napájení. Tato preventivní opatření pomáhají zkrátit prostoje nebo je zcela eliminovat.
- Nastavitelné parametry: snímač zátěže, prodleva vypnutí, maximální doba zálohování, minimální kapacita nabití a další.
- Plug & Play: zařízení je rozpoznáno operačním systémem jako UPS.
- Software UPScom (zdarma ke stažení): umožňuje komplexní konfiguraci a monitorování DC UPS systému v reálném čase.
- Snadná montáž a odolné provedení:

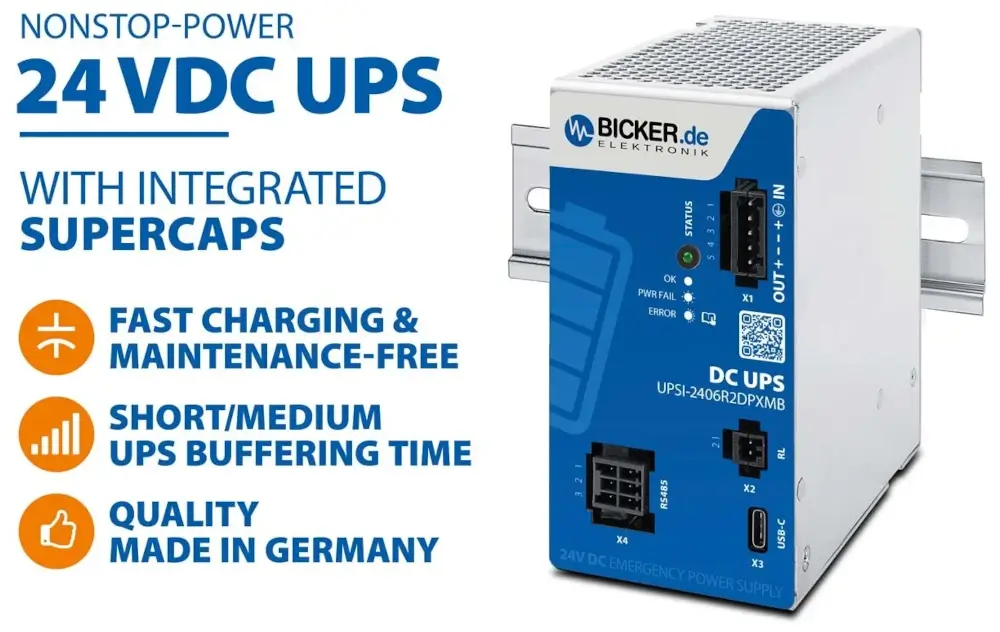

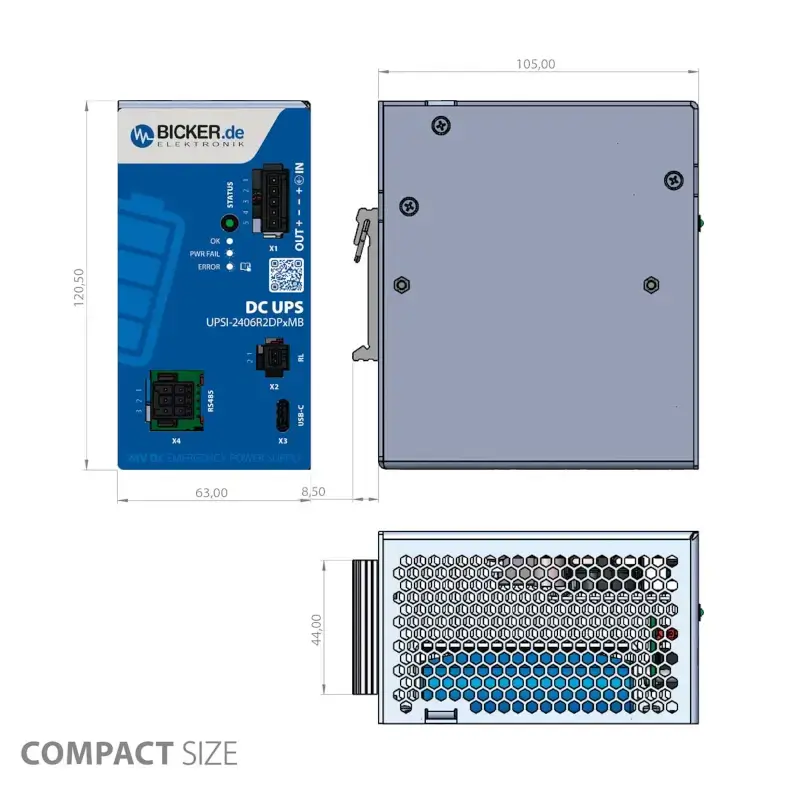

- Kompaktní design pro montáž na DIN lištu, ideální pro rozvaděče a decentralizovaná řešení.
- Provozní teplota: od -20 °C do +65 °C.

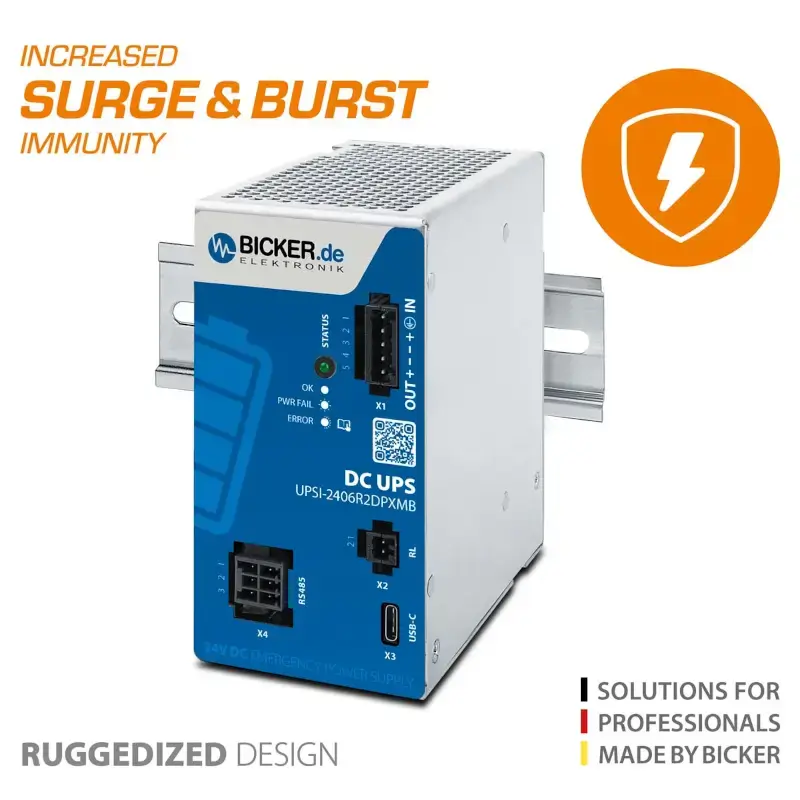

- Zvýšená odolnost a bezpečnost (EMC, ochrany, provozní spolehlivost):
- Odolnost vůči rušení a přepěťovým špičkám (EMC):
- EN 61000-4-4 (Burst): zkušební napětí až 2 kV, kritérium A
- EN 61000-4-5 (Surge): ±0,5 kV (L–N) a ±1 kV (L–PE, N–PE), kritérium A
- Ochranné funkce:
- Ochrana proti přepólování vstupu, nadproudu a zkratu na výstupu
- Integrované řízení a dohled nad energetickým úložištěm pro bezpečný provoz
- Praktický dopad: vhodné pro použití v průmyslových rozvaděčích a aplikacích s vyšším elektromagnetickým namáháním (spínání zátěží, rušení, přepěťové špičky na 24 V větvi)
- Odolnost vůči rušení a přepěťovým špičkám (EMC):
- Pokročilá správa a diagnostika pro programátory a údržbáře:
- Software UPScom (zdarma ke stažení): umožňuje komplexní konfiguraci a monitorování DC UPS systému v reálném čase.
- Řízené vypínání a restart: při výpadku napájení software zajistí řízené vypnutí připojených zařízení (např. průmyslového počítače) pro uložení dat a zabránění poškození. Po obnovení napájení pak automaticky provede restart bez nutnosti manuálního zásahu.
- Podpora skriptů: před vypnutím systému lze spustit vlastní skripty (batch) pro specifické procesy vaší aplikace.
- Komunikace: rozhraní USB-C (HID UPS, Plug&Play) pro konfiguraci a správu (UPScom) a RS485 Modbus pro přenos stavových dat do PLC nebo SCADA.
- E-mail notifikace: automatické upozornění při ztrátě spojení s UPS, vypnutí systému nebo výpadku napájení (funkce software UPScom).
- Nastavitelné parametry: snímač zátěže, prodleva vypnutí, maximální doba zálohování, minimální kapacita nabití a další.
- Software UPScom (zdarma ke stažení): umožňuje komplexní konfiguraci a monitorování DC UPS systému v reálném čase.

Dlouhá životnost superkondenzátorů – bezúdržbové energetické úložiště
Pro nepřerušitelné DC napájecí zdroje jsou k dispozici zcela bezúdržbové superkondenzátory, které slouží jako vysoce účinné a mimořádně odolné energetické úložiště s životností až 500 000 nabíjecích a vybíjecích cyklů při krátkodobých a střednědobých překlenovacích časech.
Na rozdíl od baterií, které ukládají energii prostřednictvím chemické reakce, pracují superkondenzátory na elektro-fyzikálním principu a dokáží se nabít i připravit k použití během velmi krátké doby. Při srovnatelných provozních podmínkách mají superkondenzátory až desetinásobně delší životnost než klasické olověné akumulátory.
Úložné systémy se superkondenzátory navíc vynikají vysokou proudovou zatížitelností, výkonovou hustotou a spolehlivostí. Energetické úložiště s dlouhou životností na bázi superkondenzátorů pracuje v rozšířeném teplotním rozsahu a je vybaveno integrovaným vyrovnáváním článků (cell balancing)
.

Hlavní výhody superkondenzátorů oproti olověným a LiFePO₄ bateriím
🔋 1. Životnost a cykly
- Superkondenzátory: až 500 000 nabíjecích a vybíjecích cyklů, prakticky bez opotřebení.
- Olověné baterie: cca 500–1 000 cyklů, rychle degradují.
- LiFePO₄: cca 3 000–7 000 cyklů, mnohem lepší než olovo, ale pořád výrazně méně než superkondenzátory.
⚡ 2. Rychlost nabíjení a vybíjení
- Superkondenzátory: nabíjejí se během sekund až minut, okamžitě připraveny k použití.
- Olověné baterie: nabíjení trvá hodiny.
- LiFePO₄: rychlejší než olovo, ale stále desítky minut až hodiny.
🌡 3. Teplotní odolnost
- Superkondenzátory: pracují v širokém rozsahu -20 až +65 °C (někdy více).
- Olověné baterie: problémy už kolem 0 °C a nad 40 °C.
- LiFePO₄: lepší než olovo, ale nabíjení pod 0 °C je problém.
🛠 4. Údržba a spolehlivost
- Superkondenzátory: zcela bezúdržbové, neobsahují kapalný elektrolyt.
- Olověné baterie: mohou vyžadovat údržbu (hlídání hladiny elektrolytu), navíc degradují sulfatací.
- LiFePO₄: bezúdržbové, ale potřebují BMS (Battery Management System) pro ochranu článků.
⚙️ 5. Výkon a zatížitelnost
- Superkondenzátory: velmi vysoká proudová zatížitelnost, ideální pro krátkodobé výpadky a špičkové odběry.
- Olověné baterie: nižší proudová zatížitelnost, rychle se vybíjejí při velké zátěži.
- LiFePO₄: lepší než olovo, ale stále ne tak extrémně odolné jako superkondenzátory.
❗ Nevýhody superkondenzátorů (oproti bateriím)
- Nižší energetická hustota → neumí ukládat tolik energie (nevhodné pro dlouhé zálohování v hodinách).
- Vyšší cena za Wh než olovo i LiFePO₄.
- Typicky se používají pro krátkodobé překlenutí výpadků (sekundy až minuty), ne pro dlouhodobé napájení.
👉 Shrnutí:
- Superkondenzátory = extrémní životnost, rychlé nabíjení, vysoká spolehlivost, ale malé „zásobníky energie“.
- LiFePO₄ = nejlepší kompromis pro delší zálohu, vyšší životnost než olovo.
- Olověné baterie = levné, ale těžké, s krátkou životností a nízkou účinností.
Power Sharing s inteligentní detekcí vstupního proudu
Díky inteligentní funkci Power Sharing není nutné předimenzovávat vstupní AC/DC zdroj. Vstupní výkon je udržován konstantní a chytře rozdělován mezi napájení zátěže a nabíjení superkondenzátorového úložiště. Při nízké zátěži na výstupu směřuje více energie do nabíječe, a naopak při vyšší zátěži je více výkonu dodáno přímo do zátěže. Tímto způsobem se šetří energie i náklady.
Detekce minimální zátěže
Díky integrovanému senzoru zátěže se DC UPS automaticky vypne, jakmile hodnota zátěže klesne pod nastavený práh (stav bez zátěže). Tím se zabrání zbytečné spotřebě energie.

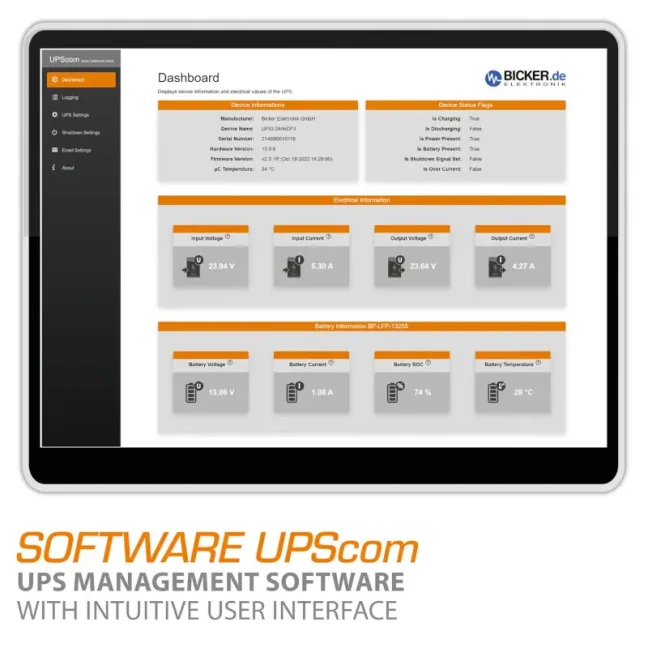

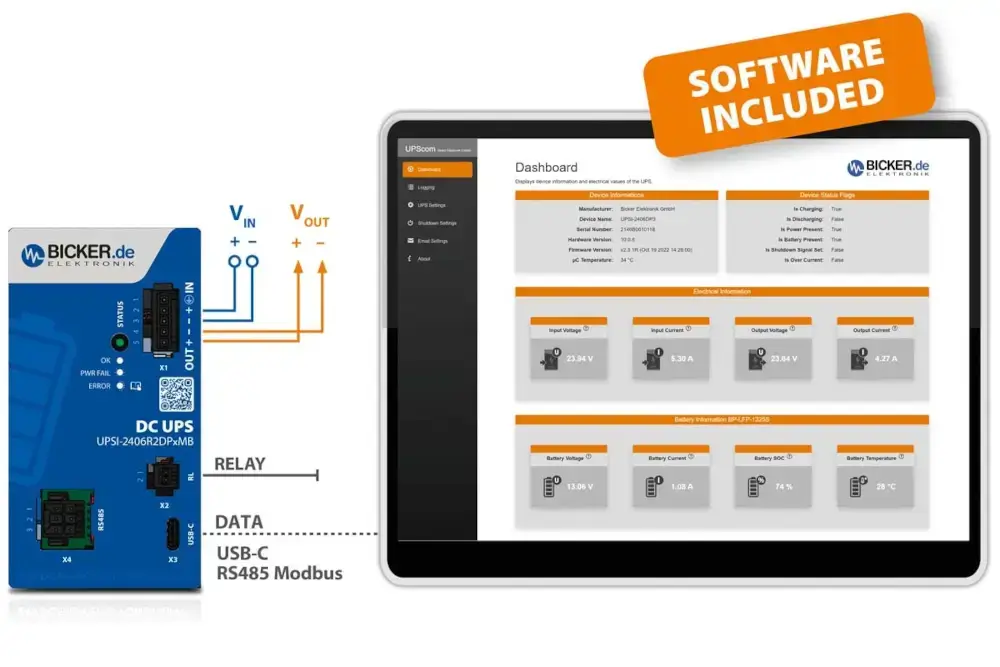

Konfigurace přes software UPScom
Software UPScom (volně ke stažení) umožňuje při výpadku napájení řízené vypnutí a odpojení připojených zařízení, aby se zabránilo ztrátě dat nebo poškození. Responzivní webové uživatelské rozhraní (WEB UI) se otevírá v internetovém prohlížeči a slouží k nastavení a předprogramování všech parametrů DC UPS systému i k monitorování v reálném čase s ukazatelem stavu nabití UPS. Mezi nastavitelné parametry patří mimo jiné snímač zátěže (mA), prodleva vypnutí, maximální doba zálohování, minimální kapacita nabití před spuštěním systému a e-mailová upozornění.

Funkce bezpečného vypnutí a restartu pro IPC systémy
V případě výpadku napájení UPS signalizuje ztrátu napětí přes integrovaná rozhraní, aby bylo možné zahájit řízené vypnutí počítačového systému a uložit cenná data. Před samotným vypnutím systému lze spustit i skript (batch), který provede vlastní aplikací požadované procesy. Integrovaná funkce restartu DC UPS po obnovení napětí automaticky znovu spustí napájený IPC, aniž by byla nutná zdlouhavá místní intervence servisního technika – například u zcela autonomních počítačových systémů na nepřístupných místech.
E-mailová notifikační služba
UPScom vám pošle e-mailovou zprávu v případě ztráty spojení s UPS, vypnutí systému nebo výpadku napájení. Tato preventivní opatření mohou zkrátit nebo úplně eliminovat prostoje.




Konfigurace UPS přes USB
UPSI-2406R2DP2MB připojíte k počítači USB kabelem. V programu UPS Gen² Configuration nastavíte chování UPS a zobrazíte její provozní údaje. Níže si prohlédnete jednotlivé záložky programu.
UPSI-2406R2DP2MB ukládá energii do superkondenzátorů EDLC. Názvy Battery v programu se zde vztahují k tomuto zásobníku, nikoli k Li-Ion baterii. Kliknutím na obrázek jej otevřete samostatně pro detailní prohlížení. Zobrazené hodnoty jsou ukázkou konkrétního nastavení a provozního stavu.
Horní přehled napájení a zásobníku energie i spodní identifikační lišta se opakují na všech pěti snímcích. Jsou to údaje pro čtení; nastavení se mění v jednotlivých záložkách.
Společné údaje na všech obrazovkách
- Input Voltage [V]
- Vstupní napětí UPS. Tento údaj je k dispozici při běžném provozu z předřazeného napájecího zdroje.
- Output Voltage [V]
- Napětí na výstupu UPS, které napájí připojené zařízení. Zobrazuje se při běžném i záložním provozu.
- Output Current [A]
- Aktuální proud odebíraný zařízením připojeným k výstupu UPS.
- Runtime to Full [sec.]
- Odhad času do plného nabití superkondenzátorového zásobníku. Na těchto snímcích je čas uveden v sekundách, ne v minutách.
- Runtime to Empty [sec.]
- Odhad zbývající doby zálohy při aktuálním zatížení, zde v sekundách. Nejde o pevně zaručenou dobu provozu. Pomlčky znamenají, že program odhad právě nezobrazuje.
- Battery Voltage [V]
- Aktuální napětí superkondenzátorového zásobníku. Není totožné s výstupním napětím UPS.
- Battery Current [A]
- Proud zásobníku energie. Kladná hodnota znamená nabíjení, záporná vybíjení.
- State of Charge [%]
- Aktuální stav nabití superkondenzátorového zásobníku, zkráceně SOC. Právě s touto hodnotou pracují procentní prahy pro spuštění a vypnutí.
- Battery Temperature [°C]
- Teplota hlášená pro zásobník energie. U DP2 se údaj vztahuje k superkondenzátorovému modulu; nejde o teplotu procesoru UPS.
- Stavová kontrolka a UPS OK.
- Indikace aktuálního provozního stavu UPS. Na ukázce je zelená kontrolka a hlášení UPS OK.
- Název programu a verze
- V horní liště je označení konfiguračního programu a jeho verze. Snímky zachycují UPS Gen² Configuration v2.8.2.
- UPS / Shutdown / Interface / Battery / Info
- Záložky pro nastavení UPS, podmínky vypnutí, komunikační rozhraní, údaje zásobníku energie a identifikaci zařízení. Horní přehled provozních hodnot zůstává na všech pěti obrazovkách stejný.
- Označení zařízení
- Model hlášený připojenou UPS. Na snímcích je UPSI-2406R2DP2. Úplné objednací označení tohoto výrobku je UPSI-2406R2DP2MB; přípona MB rozlišuje variantu s RS485 Modbus.
- Fw
- Verze firmwaru nahraného v UPS. Na snímcích je 1.7.1. Jde o jiný údaj než verze programu v počítači.
- Hw
- Verze hardwaru UPS. Na snímcích je 11.5.0.
- Port
- Port použitý pro spojení programu s UPS přes USB-C, zde COM7. Jde o virtuální sériový port v počítači, nikoli o adresu zařízení v síti Modbus.
- Save Parameter
- Funkce pro uložení upravených parametrů do UPS. Po uložení lze konfigurační program zavřít. Na těchto snímcích není tlačítko Save Parameter zobrazené.
- Reset Parameter
- Obnoví výchozí hodnoty parametrů. Nejde o tlačítko pro běžné uložení nastavení.
Nastavení záložky UPS
- Min. SOC to start-up [%]
- Minimální nabití zásobníku energie pro povolení výstupu UPS. Po zapnutí nebo restartu UPS vyčká, než se superkondenzátory nabijí na nastavenou úroveň, a teprve potom povolí napájení zátěže. Na snímku je 20 %, ale volba není zaškrtnutá.
- Battery Low Threshold [%]
- Práh nízkého nabití zásobníku energie pro reléovou signalizaci. Na snímku je 20 % a pole je neaktivní. Tento práh slouží k signalizaci nabití; není totožný s povelem k vypnutí operačního systému.
- Restart Delay [sec.]
- Doba, po kterou zůstane výstup při restartovací sekvenci vypnutý, než se znovu zapne. Vytvoří definovanou prodlevu, během níž se vybijí kapacity připojeného zařízení. Na snímku je 10 sekund. Pro automatické spuštění počítače musí být odpovídajícím způsobem nastaven také jeho BIOS.
- Relay Event / EvId
- Pole pro výběr události reléového kontaktu. EvId označuje identifikátor události. Na snímku není nabídka rozbalená a pole neukazuje vybranou událost. Dostupné události a logiku kontaktu je potřeba ověřit pro konkrétní firmware R2.
Nastavení relé závisí na podporované verzi hardwaru a firmwaru UPS. Před zapojením relé do řízení stroje s vámi ověříme požadovanou událost i výslednou logiku kontaktu.
Horní část opět zobrazuje napájení, odběr, nabití a teplotu zásobníku energie; spodní lišta identifikuje UPS, firmware, hardware a komunikační port. V záložce Shutdown určíte, kdy se zahájí vypnutí počítače nebo odpojí výstup UPS.
- Shut Down OS in [sec.]
- Čas od začátku záložního provozu do odeslání povelu k vypnutí operačního systému. Pokud se vstupní napájení vrátí dříve, časová podmínka vypnutí se neuplatní. Na snímku je 60 sekund, volba však není zaškrtnutá.
- Load Sensor [mA]
- Detekce nízkého odběru. Pokud v záložním provozu klesne proud zátěže pod nastavenou mez, UPS vypne výstup a odpojí zásobník energie, aby omezila jeho vybíjení. Na snímku je funkce zapnutá s mezí 200 mA.
- Shut Down OS at SOC [%]
- Zahájení vypnutí operačního systému při poklesu nabití pod nastavený práh, pokud UPS stále pracuje ze superkondenzátorů. Na snímku je 20 %, ale volba není zapnutá.
- Power Off UPS at SOC
- Volba pro vypnutí UPS podle stavu nabití. Je oddělená od povelu Shut Down OS at SOC. Její přesný práh a návaznost na vypínání operačního systému je potřeba potvrdit pro použitý firmware; na snímku není zapnutá.
- Maximum Backup Time [sec.]
- Maximální povolená doba záložního provozu. Po uplynutí nastaveného limitu UPS odpojí napájení zátěže. Na snímku je 60 sekund, ale funkce není zapnutá. Limit nezaručuje, že zásoba energie na tuto dobu vystačí. U počítače ponechte dostatek času na úplné vypnutí operačního systému před odpojením výstupu.
- Zaškrtávací políčka
- Zapínají nebo vypínají příslušnou podmínku. Samotné číslo v nezaškrtnutém poli neznamená, že je funkce aktivní.
Současné vypnutí podle času a nabití: pokud zapnete Shut Down OS in i Shut Down OS at SOC, vypnutí vyvolá podmínka, která nastane dříve.
Nastavení Windows: pro vypnutí přes USB HID nastavte akci po stisku tlačítka napájení na Vypnout. V režimu napájení z UPS zakažte automatický přechod do spánku; jeho nízký odběr by jinak mohl aktivovat Load Sensor.
UPSI-2406R2DP2MB má vedle USB-C také rozhraní RS485 s Modbus RTU. Program je při konfiguraci připojen přes USB; tato záložka nastavuje komunikaci s PLC nebo jiným Modbus klientem. Hodnoty na snímku jsou ukázkou, ne univerzálním nastavením pro každou síť.
- Additional Com-Module
- Typ dalšího komunikačního rozhraní. Na snímku je RS-485 (Modbus), což odpovídá variantě MB tohoto produktu.
- RS-485 (Modbus)
- Sériová linka pro protokol Modbus RTU a komunikaci například s PLC nebo SCADA. Nejde o rozhraní RS232 ani o Modbus TCP po Ethernetu.
- Baudrate
- Přenosová rychlost linky RS485. Na snímku je 38400 baud. Rychlost musí odpovídat nastavení ostatních zařízení na stejné lince.
- Device Address
- Adresa zařízení v síti Modbus. Na snímku je 11. Klient musí používat stejnou adresu a jednotlivá zařízení na lince musí mít různé adresy. Nejde o číslo USB portu COM7.
- Byte Order
- Pořadí bajtů při přenosu dat. Na snímku je Big Endian, tedy nejvýznamnější bajt jako první. Nastavení musí odpovídat zpracování dat v klientovi; z této volby samotné nelze odvodit mapu registrů ani pořadí více registrů v jedné hodnotě.
- Line Termination 120 Ohm
- Volba zakončení linky RS485 odporem 120 Ω. Na snímku není zaškrtnutá. Zakončení se používá na obou koncích hlavní linky, nikoli automaticky na každém zařízení; záleží na skutečném zapojení sběrnice.
- Modbus Protocol over USB
- Položka pro volbu komunikace Modbus přes USB. Na snímku je neaktivní a nezaškrtnutá. Z této ukázky nelze potvrdit, že je tento režim pro daný firmware dostupný; před použitím je potřeba podporu ověřit.
- Port COM7
- Virtuální sériový port použitý při spojení konfiguračního programu s UPS přes USB-C. Je nezávislý na adrese zařízení Modbus a není číslem zařízení na lince RS485.
Záložka Battery zobrazuje identifikaci a provozní údaje superkondenzátorového zásobníku. Nejde o formulář pro změnu typu nebo kapacity zásobníku. Horní přehled nadále ukazuje jeho okamžité napětí, proud, nabití a teplotu.
- Battery Name
- Označení připojeného zásobníku energie. Na ukázce BP-SUC-0835, tedy superkondenzátorový modul použitý v UPSI-2406R2DP2MB.
- Serial Number
- Sériové číslo hlášené zásobníkem energie. Na snímku pole není vyplněné. Jde o jiný údaj než sériové číslo samotné UPS v záložce Info.
- Battery Chemistry
- Technologie zásobníku energie. SUC na ukázce označuje superkondenzátory, tedy EDLC. Nejde o označení Li-Ion baterie.
- Version
- Verze hlášená modulem zásobníku energie, na ukázce 3. Nejde o verzi konfiguračního programu ani o firmware celé UPS.
- Operating Time
- Zobrazené počítadlo provozní doby ve dnech, hodinách a minutách; na ukázce 0 Days, 00:37. Z tohoto údaje samotného nelze určit datum výroby ani stáří zásobníku energie.
- Nominal Voltage [mV]
- Jmenovité napětí hlášené modulem zásobníku energie v milivoltech. Je oddělené od okamžitého napětí Battery Voltage v horním přehledu i od výstupního napětí UPS.
- Nominal Capacity [mAh]
- Pole pro kapacitu hlášenou modulem; program používá jednotku mAh i na této obrazovce. U DP2 jde o superkondenzátory, takže údaj nevykládejte jako kapacitu Li-Ion baterie. Pro návrh zálohování použijte jmenovitou a využitelnou energii zásobníku v kJ nebo Wh a dobu zálohy při dané zátěži.
- Number of Cycles [Cycles]
- Údaj o úplných nabíjecích a vybíjecích cyklech zde zásobník typu SUC neposkytuje. Na snímku je n. a.; nejde o nula cyklů ani o údaj zbývající životnosti superkondenzátorů.
- Avg. Temperature [°C]
- Průměrná teplota hlášená v přehledu zásobníku energie. Je odlišná od okamžité teploty Battery Temperature v horní části okna.
- State of Health [%]
- Ukazatel stavu zásobníku energie, zkráceně SOH. Nezaměňujte jej se SOC, tedy aktuálním nabitím. Použitelnost SOH je potřeba potvrdit pro konkrétní superkondenzátorový modul a firmware; samotné zobrazení 100 % nepotvrzuje změřenou využitelnou energii ani zbývající životnost.
Hodnoty na snímku jsou údaje konkrétní připojené sestavy. Pro návrh zálohování použijte parametry dodávaného UPSI-2406R2DP2MB a jeho superkondenzátorového zásobníku, nikoli čísla z této ukázky programu.
Záložka shrnuje údaje pro identifikaci zařízení, kontrolu verze a technickou podporu. Horní část zobrazuje stejné provozní hodnoty napájení a zásobníku energie jako na předchozích obrazovkách.
- Device Name
- Model hlášený UPS v programu, zde UPSI-2406R2DP2. Objednací označení tohoto výrobku je UPSI-2406R2DP2MB, tedy varianta s rozhraním RS485 Modbus.
- Serial Number
- Sériové číslo samotné UPS pro identifikaci konkrétního kusu při technické podpoře nebo servisu.
- Hardware Version
- Verze hardwaru UPS, zde 11.5.0. Stejný údaj je dole zkrácený jako Hw.
- Firmware Version
- Verze interního firmwaru UPS, zde 1.7.1. Stejný údaj je dole zkrácený jako Fw. Nejde o verzi konfiguračního programu v počítači. Při výběru aktualizace je nutné respektovat přesný model a verzi hardwaru UPS.
- CPU Temperature [°C]
- Teplota procesoru řídicí elektroniky UPS. Není to teplota superkondenzátorového zásobníku ani teplota připojeného počítače.
- Spodní lišta a Reset Parameter
- Model, Fw, Hw a Port opakují identifikaci a použité spojení. Reset Parameter obnovuje výchozí parametry UPS; jeho význam se změnou záložky nemění.
Technické parametry
Základní vlastnosti
- Typ zařízení: inteligentní DC UPS modul pro 24 V systémy
- Vstupní napětí: 24 VDC (rozsah 23–30 V)
- Výstupní napětí: normální režim ≈ VIN − 0,5 V / záložní režim 23,5 VDC regulovaně
- Výstupní proud: 6 A nominálně
- Výkon: 144 W
- Technologie úložiště energie: EDLC / superkondenzátory
- Montáž: na DIN lištu podle EN 60715
Zálohování a superkondenzátory
- Kapacita úložiště energie: 5,73 kJ / 1,59 Wh nominálně; 3,88 kJ / 1,08 Wh využitelně
- Životnost úložiště: až 500 000 nabíjecích a vybíjecích cyklů
- Nabíjecí metoda: CC / CV / CP
Výstup a výkon
- Přepínací doba: <600 µs
- Kapacitní zátěž: max. 3000 µF (při spuštění, zátěž 0 A)
Vstupní parametry a napájení
- Max. vstupní proud: 6,2 A
Komunikace a signalizace
- Komunikační rozhraní: USB-C (HID-UPS), RS-485 (Modbus RTU)
- Signalizace: bezpotenciálový reléový kontakt pro Power Fail
Funkce a ochrany
- Funkce: inteligentní řízení vstupního proudu (Power Sharing), regulované výstupní napětí v záložním režimu, detekce minimální zátěže, časovač při výpadku napájení, restart zařízení, indikace stavu energie, vypnutí přes externí signál
- Ochrany: ochrana proti přepólování vstupu, ochrana proti nadproudu a zkratu na výstupu
Provozní podmínky
- Provozní teplota: −20 až +65 °C
- Skladovací teplota: −30 až +65 °C
- Max. vlhkost: ≤95 %, bez kondenzace
- Max. nadmořská výška: 4000 m
Mechanické provedení
- Krytí: IP20
- Rozměry (Š x V x H): 63 x 120,5 x 105 mm
- Hmotnost: 0,6 kg
Často kladené dotazy k záložnímu zdroji Bicker UPSI-2406R2DP2MB se superkondenzátory
Co je UPSI-2406R2DP2MB?
UPSI-2406R2DP2MB je průmyslový DC UPS modul pro 24 V systémy s integrovanými superkondenzátory (EDLC). Slouží k překlenutí krátkodobých výpadků napájení a umožňuje bezpečné uložení dat nebo řízené vypnutí zařízení.
Jak funguje DC UPS v průmyslovém systému?
UPS se zapojuje mezi napájecí zdroj a chráněné zařízení. V normálním režimu propouští vstupní napětí na výstup a současně dobíjí superkondenzátory. Při poklesu nebo výpadku napětí se velmi rychle přepne do záložního režimu (< 600 µs) a napájí zařízení z interního úložiště energie.
Jaký je rozdíl mezi UPSI-2406R2DP2MB a UPSI-2406R2DP3MB?
Model UPSI-2406R2DP2MB využívá superkondenzátory s extrémně dlouhou životností až 500 000 cyklů a velmi rychlým nabíjením, ale poskytuje kratší dobu zálohy. Varianta UPSI-2406R2DP3MB používá LiFePO4 baterii, která nabízí výrazně delší dobu záložního napájení, ale má nižší počet cyklů a delší dobu nabíjení.
Kdy zvolit UPS se superkondenzátory?
Superkondenzátorová UPS je ideální pro aplikace, kde je potřeba krátká, ale spolehlivá záloha – například pro bezpečné uložení dat, řízené vypnutí IPC nebo PLC, překlenutí krátkých výpadků nebo poklesů napětí.
Jaká je kapacita energie UPSI-2406R2DP2MB?
Energetické úložiště má kapacitu 5,73 kJ (cca 1,59 Wh), z čehož využitelná energie je přibližně 3,88 kJ (cca 1,08 Wh).
Jak dlouho dokáže UPS napájet zařízení?
Doba zálohy závisí na připojené zátěži. UPS je určena pro krátké zálohy – typicky v řádu sekund (např. cca 8 s při plném zatížení 6 A nebo desítky sekund při nižší zátěži).
Jak rychle se UPS dobije?
Díky technologii superkondenzátorů je dobíjení velmi rychlé a typicky trvá přibližně 4–5 minut po úplném vybití.
Jaká je životnost UPS se superkondenzátory?
Superkondenzátory dosahují životnosti až přibližně 500 000 nabíjecích cyklů, což je výrazně více než u běžných bateriových UPS systémů.
Jaké napětí poskytuje UPS v záložním režimu?
V záložním režimu UPS stabilizuje výstupní napětí na cca 23,5 V DC, nezávisle na stavu nabití superkondenzátorů.
Jak UPS signalizuje svůj stav?
Stav zařízení je signalizován pomocí LED diody na čelním panelu a bezpotenciálovým reléovým kontaktem (power fail), který lze připojit na PLC nebo nadřazený systém.
Jak lze UPS monitorovat nebo konfigurovat?
UPS podporuje komunikaci přes USB-C (HID-UPS) a RS-485 s protokolem Modbus RTU. Konfigurace a monitoring probíhá pomocí softwaru UPS Gen2 Configuration nebo UPScom s webovým rozhraním.
Jaký napájecí zdroj je potřeba před UPS?
Doporučuje se použít stabilizovaný 24 V DC napájecí zdroj s dostatečným výkonem, který pokryje jak zátěž zařízení, tak nabíjení UPS (typicky dimenzovat s rezervou nad 6 A + nabíjecí proud).
Pro jaké aplikace je UPSI-2406R2DP2MB vhodná?
UPS je vhodná pro průmyslové počítače (IPC), PLC systémy, komunikační zařízení, IoT brány, měřicí techniku nebo bezpečnostní a řídicí systémy, kde je klíčová vysoká spolehlivost a minimální údržba.

Recenze Bicker: Jarda Blažek porovnal 2 chytré UPS se superkondenzátorem a s baterií
Chytré průmyslové záložní zdroje Bicker chrání vaše výrobní systémy a průmyslové počítače před nečekanými výpadky, poklesy a kolísáním napětí. Jaký je v praxi rozdíl mezi UPSkami s integrovaným superkondenzátorem a s LiFePO4 baterií, zjišťoval Jarda Blažek (blaja.cz).

Recenze softwaru UPS Gen2 pro záložní zdroje Bicker
Zvýrazněné položky jsou povinné.
