- 144 W 24 VDC / 6 A UPS záložní zdroj Bicker s baterií LiFePO4 a rozhraními USB-C + RS485 Modbus

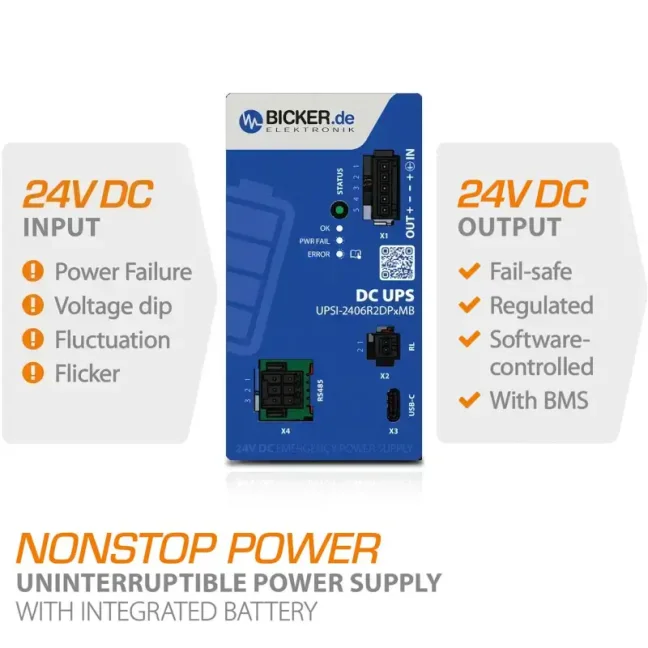

144 W 24 VDC / 6 A UPS záložní zdroj Bicker s baterií LiFePO4 a rozhraními USB-C + RS485 Modbus
Chytrý průmyslový záložní zdroj DC UPS 24 VDC / 6 A, 144 W, integrovaná baterie LiFePO4 s kapacitou 33 Wh, nastavení přes SW UPScom, rozhraní USB-C a RS485 Modbus, provedení na DIN lištu. Více
Kód: UPSI-2406R2DP3MB
Chytrý průmyslový záložní zdroj DC UPS 24 VDC / 6 A, 144 W, integrovaná baterie LiFePO4 s kapacitou 33 Wh, nastavení přes SW UPScom, rozhraní USB-C a RS485 Modbus, provedení na DIN lištu. Více
Kód: UPSI-2406R2DP3MB
Bicker UPSI-2406R2DP3MB · inteligentní DC UPS
Chraňte 24VDC zařízení i data před výpadkem napájení
Průmyslový záložní zdroj na DIN lištu s výkonem 144 W, integrovanou LiFePO₄ baterií 33 Wh a komunikací USB-C / RS485 Modbus. Udrží v chodu kritickou zátěž a dá systému čas na bezpečné ukončení provozu.

Potřebujete ověřit dobu zálohy pro IPC, PLC nebo komunikační zařízení?
Pošlete příkon zátěže a požadovaný čas; pomůžeme vybrat správné zálohování i napájecí zdroj.

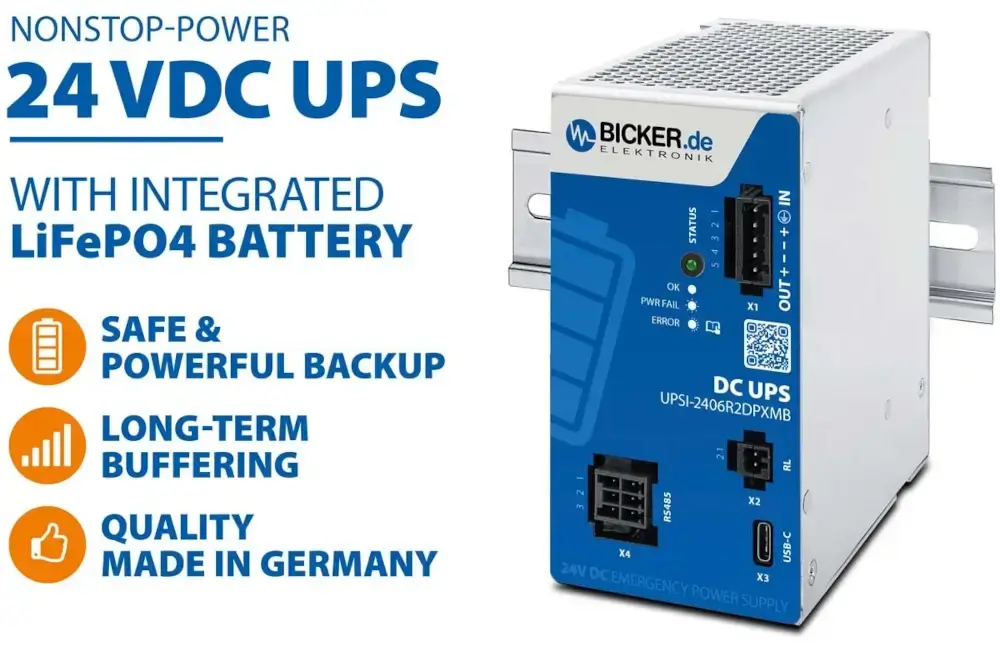

Spolehlivá záloha pro průmyslovou automatizaci
UPSI-2406R2DP3MB chrání řídicí, komunikační a měřicí systémy před výpadkem, poklesem i kolísáním napětí na 24V větvi. Při poruše napájení přebírá energii integrovaná LiFePO₄ baterie; přepnutí do záložního režimu proběhne za méně než 600 µs. Zálohování je proto vhodné pro průmyslové počítače, PLC, IIoT brány, síťové prvky, senzory i systémy měření, řízení a bezpečnosti.
Až 6 A a 144 W pro chráněnou 24VDC zátěž, s regulovaným výstupním napětím v záložním režimu.
USB-C (HID-UPS) pro IPC a RS485 Modbus RTU pro PLC/SCADA. K dispozici je také reléový kontakt Power Fail.
LiFePO₄ baterie s BMS, kapacitou 33 Wh a až 6 000 cykly je vhodná pro dlouhodobý provoz v rozvaděči.

Pro nové rozvaděče i modernizaci stávající technologie
UPSI-2406R2DP3MB je vhodnou volbou do nových průmyslových rozvaděčů, kde chcete od začátku ochránit 24V řízení před častými krátkými výpadky, poklesy napětí a kolísáním napájecí větve.
Pomáhá zachovat provoz PLC, počítačů, PROFINET i Ethernet switchů a dalších systémů, zatímco se zbytek technologie bezpečně zastaví nebo se obnoví stabilní napájení. Díky montáži na DIN lištu se snadno začlení do nového projektu i při modernizaci stávajícího rozvaděče.

LiFePO₄: bezpečná energie na roky provozu
Integrovaný akumulátor LiFePO₄ kombinuje stabilní chemii s dlouhou životností až 10 let a až 6 000 úplnými cykly nabití a vybití. Battery Management System průběžně sleduje nabíjení i vybíjení a chrání bateriový modul při poruchových stavech.
Ve srovnání s olověnou baterií nabízí LiFePO₄ podstatně vyšší cyklickou odolnost a lze využít celou jmenovitou kapacitu. Nižší potřeba údržby a výměn se příznivě promítá do celkových nákladů během životnosti zařízení.

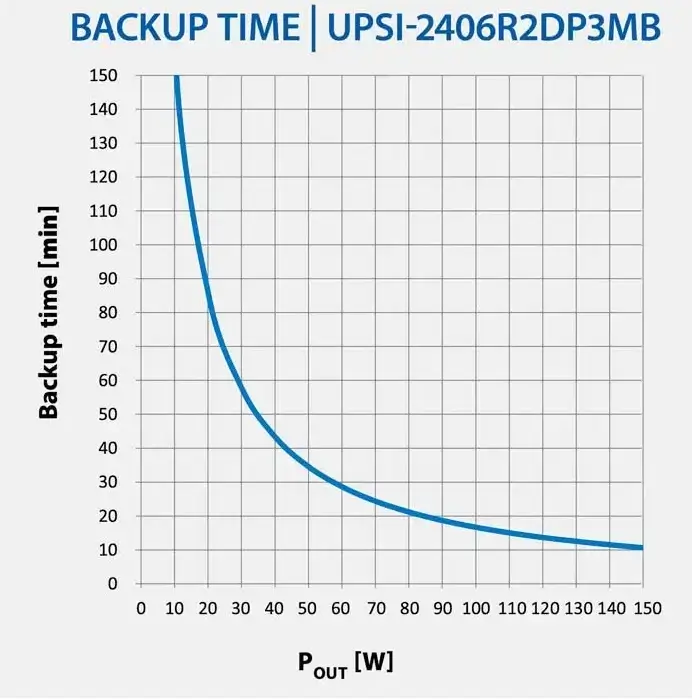

Křivka doby zálohy podle výstupního výkonu
Tato křivka ukazuje očekávanou dobu zálohy UPSI-2406R2DP3MB v závislosti na výstupním výkonu. Je to praktická pomůcka pro návrh ochrany: při nižším výkonu prodlužuje 33Wh LiFePO₄ baterie dobu dostupné energie, při vyšším výkonu je doba zálohy kratší. Skutečnou hodnotu ovlivní stav baterie, okolní teplota a provozní podmínky.

Parametry UPS nastavíte z prohlížeče
Software UPScom umožňuje online dohled i konfiguraci DC UPS přes intuitivní webové rozhraní. Zobrazuje stav nabití a slouží k nastavení parametrů bez složitého servisního zásahu.
Pro běžné použití navíc USB-C pracuje jako standardní HID-UPS: podporované operační systémy jej rozpoznají jako UPS nebo baterii bez instalace samostatného ovladače. Pokud má při výpadku před ukončením systému proběhnout vlastní postup, UPScom jej umí řídit skriptem.
- snímač zátěže v mA a detekce minimální zátěže,
- prodleva vypnutí, maximální doba zálohování a minimální nabití před startem,
- e-mailová upozornění při ztrátě spojení, výpadku napájení nebo ukončení systému,
- řízené vypnutí a volitelné spuštění vlastního skriptu před ukončením systému.
Bezpečné vypnutí a automatický restart počítače
Po detekci výpadku UPS informuje připojený systém přes integrovaná rozhraní. Počítač může korektně uložit data a ukončit provoz, místo aby byl náhle odpojen. Po návratu vstupního napětí funkce Reboot automaticky znovu spustí napájené zařízení — výhodné zejména u autonomních systémů v hůře přístupných místech.
USB-C v režimu HID-UPS operační systém rozpozná jako standardní UPS bez zvláštního ovladače. RS485 Modbus RTU dává možnost číst stavová data a řídit logiku zálohy přímo z PLC nebo SCADA.

Z manuálu výrobce
Praktické funkce, které pomáhají v reálném provozu
UPSI-2406R2DP3MB není jen baterie pro překlenutí výpadku. Průběžně vyhodnocuje zátěž, stav uložené energie a nastavený postup ukončení provozu, takže lze chránit data i navazující technologii bez zbytečných výpadků.
Varianta DP3 zvládne při rozběhu zátěže krátkodobě výkon až 192 W. Výkonová rezerva je hlídána v časovém okně, proto pomáhá se startovacími špičkami, ale nepředstavuje trvalý výkon navíc.
Logiku vypnutí lze navázat na minimální stav nabití, maximální dobu zálohy, časový program nebo pokles zátěže. Řídicí systém tak dostane prostor uložit data, zastavit proces a teprve potom odpojit výstup.
LiFePO₄ baterii prospívá dobré proudění vzduchu a rozumná hloubka vybití. Správný návrh zálohovaného výkonu proto nechrání jen zařízení, ale také prodlužuje životnost akumulátoru.
Odolnost a ochranné funkce
Zařízení je určeno pro náročný průmyslový provoz při teplotě −20 až +50 °C. Splňuje IEC/EN/UL 61010-1 a IEC/EN/UL 61010-2-201; výkonný LiFePO₄ bateriový blok má bezpečnostní certifikaci IEC 62133-2.
Vyšší odolnost proti přepětí pomáhá zachovat stabilní chod UPS také v prostředí s rychlými přechodovými jevy a přepěťovými rázy na napájecí větvi.
Odolnost proti přepětí dle EN 61000-4-4: 2 kV, kritérium A. Odolnost proti přěpětí dle EN 61000-4-5: ±0,5 kV L–N a ±1 kV L–PE/N–PE, kritérium A.
Ochrana proti přepólování vstupu, nadproudu a zkratu na výstupu. BMS hlídá bezpečné provozní meze baterie.
Power-fail timer, Battery Start, detekce minimální zátěže a automatické odpojení výstupu chrání baterii před hlubokým vybitím.
Technické parametry
| Objednací kód výrobce | UPSI-2406R2DP3MB |
|---|---|
| Vstupní napětí | 24 VDC, rozsah 23–30 VDC |
| Výstup | 24 VDC; v normálním režimu přibližně VIN − 0,5 V, v záložním režimu regulovaně 23,5 VDC |
| Výstupní proud / výkon | 6 A / 144 W |
| Akumulátor | LiFePO₄, 2,5 Ah / 33 Wh, integrovaný BMS |
| Přepínací doba | < 600 µs |
| Komunikace / signalizace | USB-C HID-UPS, RS485 Modbus RTU, bezpotenciálový reléový kontakt Power Fail |
| Montáž a krytí | DIN lišta EN 60715, IP20 |
| Rozměry (Š × V × H) | 63 × 120,5 × 105 mm |
| Hmotnost | 0,68 kg (přepravní hmotnost výrobce 0,702 kg) |
| Provozní podmínky | −20 až +50 °C; max. 95 % relativní vlhkosti bez kondenzace; nadmořská výška až 4 000 m |
O výrobci
Bicker Elektronik
Bicker Elektronik je německý výrobce, který od roku 1994 vyvíjí, vyrábí a dodává průmyslové napájecí zdroje, záložní systémy UPS a systémové komponenty.
Jejich řešení se používají v automatizaci, robotice, průmyslu 4.0 a IIoT, měřicí a regulační technice, zdravotnických aplikacích i komunikačních systémech. Pro UPSI-2406R2DP3MB to znamená důraz na dlouhodobý provoz v rozvaděči, komunikaci se systémem a ochranu kritické zátěže.
Časté dotazy
Jak dlouho UPSI-2406R2DP3MB zálohuje zařízení?
Doba zálohy není pevná a závisí na skutečném odběru, teplotě, stavu baterie a zvoleném nastavení. Baterie má 33 Wh; pro přesný návrh nám pošlete příkon zátěže a požadovaný čas.
Je možné UPS sledovat z PLC?
Ano. Rozhraní RS485 s Modbus RTU je určeno pro komunikaci s PLC nebo SCADA. Přes USB-C lze UPS připojit k průmyslovému počítači jako HID-UPS.
Co je Battery Start?
Funkce umožňuje při dostatečném nabití ručně spustit 24V výstup přímo z baterie i bez přítomného vstupního napětí.
Co se stane při nízkém odběru nebo vybití?
UPS umí rozpoznat pokles proudu pod nastavenou úroveň a po korektním vypnutí zátěže odpojit výstup. Zároveň chrání baterii před hlubokým vybitím.
Je vhodnější LiFePO₄ nebo superkondenzátor?
LiFePO₄ dává smysl pro delší zálohování. Superkondenzátor je vhodný zejména pro krátké zálohy a extrémně vysoký počet cyklů. Volbu určuje požadovaná doba provozu při výpadku.
Proč koupit u FOXONu
Vyžaduje váš systém řízené vypnutí při výpadku 24 VDC?
Pošlete nám výkon chráněné zátěže, požadovanou dobu zálohy a způsob komunikace. Navrhneme vhodnou konfiguraci.
Poptat řešeníKonfigurace UPS přes USB
UPSI-2406R2DP3MB připojíte k počítači USB kabelem. V programu UPS Gen² Configuration nastavíte chování UPS a zobrazíte její provozní údaje. Níže si prohlédnete jednotlivé záložky programu.
UPSI-2406R2DP3MB používá baterii LiFePO₄. Snímky ukazují nastavení a provozní údaje konkrétních sestav; hodnoty nejsou doporučeným nastavením pro každou aplikaci. Kliknutím na obrázek jej otevřete samostatně pro detailní prohlížení.
Horní přehled napájení a baterie i spodní identifikační lišta se opakují na všech pěti snímcích. Jsou to údaje pro čtení; nastavení se mění v jednotlivých záložkách.
Společné údaje na všech obrazovkách
- Input Voltage [V]
- Vstupní napětí UPS. Tento údaj je k dispozici při běžném provozu z předřazeného napájecího zdroje.
- Output Voltage [V]
- Napětí na výstupu UPS, které napájí připojené zařízení. Zobrazuje se při běžném i záložním provozu.
- Output Current [A]
- Aktuální proud odebíraný zařízením připojeným k výstupu UPS.
- Runtime to Full [min.]
- Odhad doby nabíjení do dosažení 100% nabití baterie.
- Runtime to Empty [min.]
- Odhad zbývající doby zálohy při aktuálním zatížení. Nejde o pevně zaručenou dobu provozu.
- Battery Voltage [V]
- Aktuální napětí baterie.
- Battery Current [A]
- Proud baterie. Kladná hodnota znamená nabíjení, záporná vybíjení.
- State of Charge [%]
- Aktuální stav nabití baterie, zkráceně SOC. Právě s touto hodnotou pracují procentní prahy pro spuštění a vypnutí.
- Battery Temperature [°C]
- Teplota hlášená teplotním čidlem baterie. Dostupnost měření závisí na použitém bateriovém modulu.
- Stavová kontrolka a UPS OK.
- Indikace aktuálního provozního stavu UPS. Na ukázce je zelená kontrolka a hlášení UPS OK.
- Název programu a verze
- V horní liště je označení konfiguračního programu a jeho verze. Snímky zachycují UPS Gen² Configuration v2.8.2.
- UPS / Shutdown / Interface / Battery / Info
- Záložky pro nastavení UPS, podmínky vypnutí, komunikační rozhraní, údaje baterie a identifikaci zařízení. Horní přehled provozních hodnot zůstává na všech pěti obrazovkách stejný.
- Označení zařízení
- Model hlášený připojenou UPS. Na snímcích je UPSI-2406R2DP3. Úplné objednací označení tohoto výrobku je UPSI-2406R2DP3MB; přípona MB rozlišuje variantu s RS485 Modbus.
- Fw
- Verze firmwaru nahraného v UPS. Na snímcích je 1.7.1. Jde o jiný údaj než verze programu v počítači.
- Hw
- Verze hardwaru UPS. Všechny snímky ukazují 11.4.1.
- Port
- Port použitý pro spojení programu s UPS přes USB-C, zde COM7. Jde o virtuální sériový port v počítači, nikoli o adresu zařízení v síti Modbus.
- Save Parameter
- Funkce pro uložení upravených parametrů do UPS. Po uložení lze konfigurační program zavřít. Na těchto snímcích není tlačítko Save Parameter zobrazené.
- Reset Parameter
- Obnoví výchozí hodnoty parametrů. Nejde o tlačítko pro běžné uložení nastavení.
Nastavení záložky UPS
- Min. SOC to start-up [%]
- Minimální nabití baterie pro povolení výstupu UPS. Po zapnutí nebo restartu UPS vyčká, než se baterie nabije na nastavenou úroveň, a teprve potom povolí napájení zátěže. Na snímku je 20 %, ale volba není zaškrtnutá.
- Battery Low Threshold [%]
- Práh nízkého nabití baterie pro reléovou signalizaci. Na snímku je 20 % a pole je neaktivní. Tento práh slouží k signalizaci baterie; není totožný s povelem k vypnutí operačního systému.
- Restart Delay [sec.]
- Doba, po kterou zůstane výstup při restartovací sekvenci vypnutý, než se znovu zapne. Vytvoří definovanou prodlevu, během níž se vybijí kapacity připojeného zařízení. Na snímku je 10 sekund. Pro automatické spuštění počítače musí být odpovídajícím způsobem nastaven také jeho BIOS.
- Relay Event / EvId
- Výběr události, kterou předává reléový kontakt UPS. EvId znamená identifikátor zvolené události. Na snímku je nabídka rozbalená; horní pole neukazuje zvolenou událost.
Volby nabídky Relay Event
- Power Fail - NC
- Volba signalizace výpadku vstupního napájení s logikou kontaktu NC. Konkrétní stav kontaktu v běžném a záložním provozu ověřte pro použitý firmware R2.
- Power Fail - NO
- Volba signalizace výpadku vstupního napájení s logikou kontaktu NO. Konkrétní stav kontaktu v běžném a záložním provozu ověřte pro použitý firmware R2.
- Shutdown Impuls
- Krátký reléový impulz pro zahájení vypnutí počítače. Relé se připojuje paralelně k jeho zapínacímu tlačítku. Impulz souvisí s aktivním vypnutím podle času nebo SOC.
- Battery Low - NC / Battery Low - NO
- Reléová signalizace nízkého nabití podle prahu Battery Low Threshold. NC a NO označují různé logiky kontaktu. Konkrétní stav kontaktu při dosažení prahu je potřeba potvrdit pro použitý firmware.
- Battery Defect - NC / Battery Defect - NO
- Reléová signalizace chybějícího nebo nerozpoznaného zásobníku energie. Varianty NC a NO se liší logikou kontaktu; přesné podmínky a stav kontaktu je potřeba potvrdit pro použitý firmware.
- Battery Defect & Low - NC / Battery Defect & Low - NO
- Názvy voleb pro kombinovanou signalizaci poruchy baterie a nízkého nabití. Přesnou kombinaci spouštěcích podmínek a stav kontaktu je potřeba potvrdit pro použitý firmware.
- any fail - NC / any fail - NO
- Volby pro souhrnnou signalizaci poruch s logikou kontaktu NC nebo NO. Přesný seznam zahrnutých událostí a stav kontaktu ověřte pro použitý firmware R2; samotný název any fail je neurčuje.
NC znamená Normally Closed (v klidovém stavu sepnutý kontakt), NO znamená Normally Open (v klidovém stavu rozepnutý kontakt). Nastavení relé závisí na podporované verzi hardwaru a firmwaru UPS. Před zapojením relé do řízení stroje s vámi ověříme požadovanou událost i výslednou logiku kontaktu.
Horní část opět zobrazuje napájení, odběr, nabití a teplotu baterie; spodní lišta identifikuje UPS, firmware, hardware a komunikační port. V záložce Shutdown určíte, kdy se zahájí vypnutí počítače nebo odpojí výstup UPS.
- Shut Down OS in [sec.]
- Čas od začátku záložního provozu do odeslání povelu k vypnutí operačního systému. Pokud se vstupní napájení vrátí dříve, časová podmínka vypnutí se neuplatní. Na snímku je 60 sekund, volba však není zaškrtnutá.
- Load Sensor [mA]
- Detekce nízkého odběru. Pokud v záložním provozu klesne proud zátěže pod nastavenou mez, UPS vypne výstup a odpojí zásobník energie, aby omezila jeho vybíjení. Na snímku je funkce zapnutá s mezí 200 mA.
- Shut Down OS at SOC [%]
- Zahájení vypnutí operačního systému při poklesu nabití pod nastavený práh, pokud UPS stále pracuje z baterie. Na snímku je 20 %, ale volba není zapnutá.
- Power Off UPS at SOC
- Volba pro vypnutí UPS podle stavu nabití. Je oddělená od povelu Shut Down OS at SOC. Její přesný práh a návaznost na vypínání operačního systému je potřeba potvrdit pro použitý firmware; na snímku není zapnutá.
- Maximum Backup Time [sec.]
- Maximální povolená doba záložního provozu. Po uplynutí nastaveného limitu UPS odpojí napájení zátěže. Na snímku je 60 sekund, ale funkce není zapnutá. Limit nezaručuje, že zásoba energie na tuto dobu vystačí. U počítače ponechte dostatek času na úplné vypnutí operačního systému před odpojením výstupu.
- Zaškrtávací políčka
- Zapínají nebo vypínají příslušnou podmínku. Samotné číslo v nezaškrtnutém poli neznamená, že je funkce aktivní.
Současné vypnutí podle času a nabití: pokud zapnete Shut Down OS in i Shut Down OS at SOC, vypnutí vyvolá podmínka, která nastane dříve.
Nastavení Windows: pro vypnutí přes USB HID nastavte akci po stisku tlačítka napájení na Vypnout. V režimu napájení z UPS zakažte automatický přechod do spánku; jeho nízký odběr by jinak mohl aktivovat Load Sensor.
UPSI-2406R2DP3MB má vedle USB-C také rozhraní RS485 s Modbus RTU. Program je při konfiguraci připojen přes USB; tato záložka nastavuje komunikaci s PLC nebo jiným Modbus klientem. Hodnoty na snímku jsou ukázkou, ne univerzálním nastavením pro každou síť.
- Additional Com-Module
- Typ dalšího komunikačního rozhraní. Na snímku je RS-485 (Modbus), což odpovídá variantě MB tohoto produktu.
- RS-485 (Modbus)
- Sériová linka pro protokol Modbus RTU a komunikaci například s PLC nebo SCADA. Nejde o rozhraní RS232 ani o Modbus TCP po Ethernetu.
- Baudrate
- Přenosová rychlost linky RS485. Na snímku je 19200 baud. Rychlost musí odpovídat nastavení ostatních zařízení na stejné lince.
- Device Address
- Adresa zařízení v síti Modbus. Na snímku je 11. Klient musí používat stejnou adresu a jednotlivá zařízení na lince musí mít různé adresy. Nejde o číslo USB portu COM7.
- Byte Order
- Pořadí bajtů při přenosu dat. Na snímku je Big Endian, tedy nejvýznamnější bajt jako první. Nastavení musí odpovídat zpracování dat v klientovi; z této volby samotné nelze odvodit mapu registrů ani pořadí více registrů v jedné hodnotě.
- Line Termination 120 Ohm
- Volba zakončení linky RS485 odporem 120 Ω. Na snímku není zaškrtnutá. Zakončení se používá na obou koncích hlavní linky, nikoli automaticky na každém zařízení; záleží na skutečném zapojení sběrnice.
- Modbus Protocol over USB
- Položka pro volbu komunikace Modbus přes USB. Na snímku je neaktivní a nezaškrtnutá. Z této ukázky nelze potvrdit, že je tento režim pro daný firmware dostupný; před použitím je potřeba podporu ověřit.
- Port COM7
- Virtuální sériový port použitý při spojení konfiguračního programu s UPS přes USB-C. Je nezávislý na adrese zařízení Modbus a není číslem zařízení na lince RS485.
Záložka zobrazuje identifikaci a provozní údaje hlášené bateriovým modulem. Nejde o formulář pro změnu typu nebo kapacity baterie. Horní přehled nadále ukazuje její okamžité napětí, proud, nabití a teplotu.
- Battery Name
- Označení připojeného bateriového modulu. Na ukázce BP-LFP-1325S, baterie LiFePO₄ použitá v UPSI-2406R2DP3MB.
- Serial Number
- Sériové číslo hlášené baterií. Na snímku je 2530B0230060. Identifikuje bateriový modul, nikoli samotnou UPS; její sériové číslo najdete v záložce Info.
- Battery Chemistry
- Chemická technologie baterie. Zkratka LFP na ukázce označuje LiFePO₄, tedy lithium-železo-fosfátovou baterii.
- Version
- Verze hlášená bateriovým modulem, na ukázce 3. Nejde o verzi konfiguračního programu ani o firmware celé UPS.
- Operating Time
- Zobrazené počítadlo provozní doby ve dnech, hodinách a minutách; na ukázce 0 Days, 00:07. Z tohoto údaje samotného nelze určit datum výroby ani stáří baterie.
- Nominal Voltage [mV]
- Jmenovité napětí hlášené bateriovým modulem v milivoltech. Je oddělené od okamžitého napětí Battery Voltage v horním přehledu.
- Nominal Capacity [mAh]
- Jmenovitá kapacita hlášená bateriovým modulem v miliampérhodinách; na ukázce 2200 mAh. Nejde o aktuální procento nabití ani o dobu zálohy. Pro návrh zálohování použijte specifikaci dodané baterie a skutečnou zátěž, nikoli samotnou hodnotu z této ukázky.
- Number of Cycles [Cycles]
- Počet úplných nabíjecích a vybíjecích cyklů hlášený baterií. Na snímku je 0. Dostupnost a význam počítadla závisí na podpoře bateriového modulu a firmwaru; samotná nula nepotvrzuje, že je baterie nová, ani neurčuje její zbývající životnost.
- Avg. Temperature [°C]
- Průměrná teplota hlášená v přehledu baterie. Je odlišná od okamžité teploty Battery Temperature v horní části okna.
- State of Health [%]
- Ukazatel stavu baterie, zkráceně SOH. Nezaměňujte jej se SOC, tedy aktuálním nabitím. Použitelnost SOH je potřeba potvrdit pro konkrétní bateriový modul a firmware; samotné zobrazení 100 % nepotvrzuje změřenou zbytkovou kapacitu baterie.
Hodnoty na snímku jsou údaje konkrétní připojené sestavy. Pro návrh zálohování použijte parametry dodávaného modelu a baterie, nikoli čísla z této ukázky programu.
Záložka shrnuje údaje pro identifikaci zařízení, kontrolu verze a technickou podporu. Horní část zobrazuje stejné provozní hodnoty napájení a baterie jako na předchozích obrazovkách.
- Device Name
- Model hlášený UPS v programu, zde UPSI-2406R2DP3. Objednací označení tohoto výrobku je UPSI-2406R2DP3MB, tedy varianta s rozhraním RS485 Modbus.
- Serial Number
- Sériové číslo samotné UPS pro identifikaci konkrétního kusu při technické podpoře nebo servisu.
- Hardware Version
- Verze hardwaru UPS, na všech snímcích 11.4.1. Stejný údaj je dole zkrácený jako Hw.
- Firmware Version
- Verze interního firmwaru UPS, zde 1.7.1. Stejný údaj je dole zkrácený jako Fw. Nejde o verzi konfiguračního programu v počítači. Při výběru aktualizace je nutné respektovat přesný model a verzi hardwaru UPS.
- CPU Temperature [°C]
- Teplota procesoru řídicí elektroniky UPS. Není to teplota baterie ani teplota připojeného počítače.
- Spodní lišta a Reset Parameter
- Model, Fw, Hw a Port opakují identifikaci a použité spojení. Reset Parameter obnovuje výchozí parametry UPS; jeho význam se změnou záložky nemění.
Domluvte si online schůzku
Potřebujete rychle probrat dobu zálohy, zapojení nebo komunikaci UPS? Vyberte si termín krátké online konzultace přímo v kalendáři níže.
Technické parametry
Základní vlastnosti
- Typ zařízení: inteligentní DC UPS modul pro 24 V systémy
- Vstupní napětí: 24 VDC (rozsah 23–30 V)
- Výstupní napětí: normální režim ≈ VIN − 0,5 V / záložní režim 23,5 VDC regulovaně
- Výstupní proud: 6 A nominálně
- Výkon: 144 W
- Technologie baterie: LiFePO4
- Montáž: na DIN lištu podle EN 60715
Zálohování a baterie
- Kapacita baterie: 2,5 Ah / 33 Wh
- Životnost baterie: až 6000 nabíjecích a vybíjecích cyklů
- Systém řízení baterie (BMS): integrovaný
- Nabíjecí metoda: CC / CV / CP
Výstup a výkon
- Přepínací doba: <600 µs
- Kapacitní zátěž: max. 3000 µF (v normálním režimu, při spuštění, zátěž 0 A)
Vstupní parametry a napájení
- Max. vstupní proud: 6,2 A
Komunikace a signalizace
- Komunikační rozhraní: USB-C (HID-UPS), RS-485 (Modbus RTU)
- Signalizace: bezpotenciálový reléový kontakt pro Power Fail
Funkce a ochrany
- Funkce: inteligentní řízení vstupního výkonu (Power Sharing), detekce minimální zátěže, časovač při výpadku napájení, řízené vypnutí systému, automatický restart zařízení, indikace stavu nabití baterie
- Ochrany: ochrana proti přepólování vstupu, nadproudu a zkratu na výstupu
Provozní podmínky
- Provozní teplota: −20 až +50 °C
- Skladovací teplota: −30 až +55 °C
- Max. vlhkost: ≤95 %, bez kondenzace
- Max. nadmořská výška: 4000 m
Mechanické provedení
- Krytí: IP20
- Rozměry (Š x V x H): 63 x 120,5 x 105 mm
- Hmotnost: 0,68 kg
Často kladené dotazy k záložnímu zdroji Bicker UPSI-2406R2DP3MB s baterií LiFePO4
Co je UPSI-2406R2DP3MB?
UPSI-2406R2DP3MB je inteligentní DC UPS modul pro 24 V průmyslové systémy s integrovanou LiFePO4 baterií (33 Wh), určený pro zajištění nepřerušeného napájení při výpadku nebo kolísání napětí.
Jak funguje DC UPS v průmyslovém systému?
UPS se zapojuje mezi napájecí zdroj a chráněné zařízení. V normálním režimu propouští vstupní napětí na výstup a současně dobíjí baterii. Při výpadku napájení se automaticky přepne do záložního režimu a napájí zařízení z baterie.
Jaký je rozdíl mezi UPSI-2406R2DP3MB a UPSI-2406R2DP2MB?
Model UPSI-2406R2DP3MB využívá LiFePO4 baterii, která poskytuje výrazně delší dobu záložního napájení a je vhodná pro aplikace, kde je potřeba udržet zařízení v provozu po delší dobu. Varianta UPSI-2406R2DP2MB používá superkondenzátory s extrémně dlouhou životností až 500 000 cyklů a velmi rychlým nabíjením, ale je určena pouze pro krátké zálohy v řádu sekund.
Jaké je výstupní napětí při výpadku napájení?
V záložním režimu UPS poskytuje stabilizované výstupní napětí 23,5 VDC, což zajišťuje stabilní napájení i při vybíjení baterie.
Jak dlouho dokáže UPS napájet zařízení?
Doba zálohy závisí na zátěži. Při plném zatížení 6 A je typická doba zálohy přibližně 11 minut (v závislosti na podmínkách). Při nižší zátěži může být výrazně delší.
Jaká je kapacita a typ baterie?
UPS obsahuje integrovanou LiFePO4 baterii s kapacitou 2,5 Ah (33 Wh), která je známá vysokou bezpečností a dlouhou životností.
Jaká je životnost baterie?
LiFePO4 baterie dosahuje až 6 000 nabíjecích cyklů v závislosti na provozních podmínkách.
Jak rychle se UPS přepne při výpadku napájení?
Přepnutí z normálního režimu do záložního probíhá velmi rychle, typicky do 600 µs, takže připojená zařízení výpadek obvykle nezaznamenají.
Jak lze UPS monitorovat nebo konfigurovat?
UPS lze připojit přes USB-C (HID-UPS) nebo přes RS-485 s protokolem Modbus RTU. Pro pokročilé nastavení a monitoring lze využít software UPScom.
Co znamená režim HID-UPS?
V režimu HID-UPS je zařízení rozpoznáno operačním systémem jako standardní UPS bez nutnosti instalace ovladačů. To umožňuje automatické řízení napájení a bezpečné vypnutí systému.
Jak UPS signalizuje výpadek napájení?
UPS signalizuje stav pomocí bezpotenciálového reléového kontaktu (power fail) a diagnostiky dostupné přes komunikační rozhraní.
Co je funkce Power Sharing?
Power Sharing zajišťuje inteligentní rozdělení vstupního výkonu mezi zátěž a nabíjení baterie, takže není nutné předimenzovávat napájecí zdroj.
Co znamená detekce minimální zátěže?
UPS dokáže rozpoznat pokles odběru pod nastavenou úroveň a automaticky vypnout výstup, například po korektním vypnutí zařízení.
Co je funkce Battery Start?
Battery Start umožňuje zapnout výstup UPS přímo z baterie i bez přítomného vstupního napájení (pouze při dostatečném nabití baterie).
Co je Power-fail timer?
Power-fail timer umožňuje nastavit časový interval, po kterém UPS při výpadku napájení zahájí řízené vypnutí připojeného zařízení.
Co se stane při úplném vybití baterie?
UPS chrání baterii proti hlubokému vybití. Po dosažení minimální úrovně nebo maximální doby zálohy automaticky odpojí výstup, aby chránila baterii.
Jak UPS reaguje na nízké teploty?
Při nízkých teplotách může dojít ke snížení dostupné kapacity baterie a prodloužení doby nabíjení, což je standardní vlastnost LiFePO4 technologie.
Pro jaké aplikace je UPSI-2406R2DP3MB vhodná?
UPS je vhodná pro průmyslové počítače (IPC), PLC systémy, komunikační zařízení, IIoT brány, SCADA systémy a další aplikace, kde je kritická kontinuita napájení a ochrana dat.

Recenze Bicker: Jarda Blažek porovnal 2 chytré UPS se superkondenzátorem a s baterií
Chytré průmyslové záložní zdroje Bicker chrání vaše výrobní systémy a průmyslové počítače před nečekanými výpadky, poklesy a kolísáním napětí. Jaký je v praxi rozdíl mezi UPSkami s integrovaným superkondenzátorem a s LiFePO4 baterií, zjišťoval Jarda Blažek (blaja.cz).

Recenze softwaru UPS Gen2 pro záložní zdroje Bicker
Zvýrazněné položky jsou povinné.
