SICOM3000A priemyselný switch manažovateľný, 16× 100 Mbit/s RJ45, PROFINET
SICOM3000A-16T-L5-L5-PN: manažovateľný priemyselný switch Layer 2, 16× RJ45 10/100 Mbit/s, PROFINET Conformance Class B. Dva napájacie vstupy 12-24 VDC (9-36 VDC), IP40, -40 až +75 °C. Více
Kód: SICOM3000A-16T-L5-L5-PN
SICOM3000A-16T-L5-L5-PN: manažovateľný priemyselný switch Layer 2, 16× RJ45 10/100 Mbit/s, PROFINET Conformance Class B. Dva napájacie vstupy 12-24 VDC (9-36 VDC), IP40, -40 až +75 °C. Více
Kód: SICOM3000A-16T-L5-L5-PN

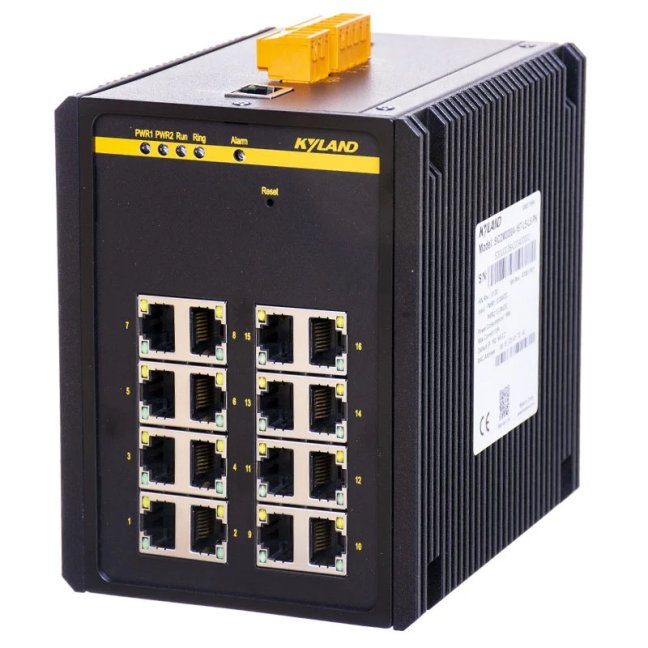

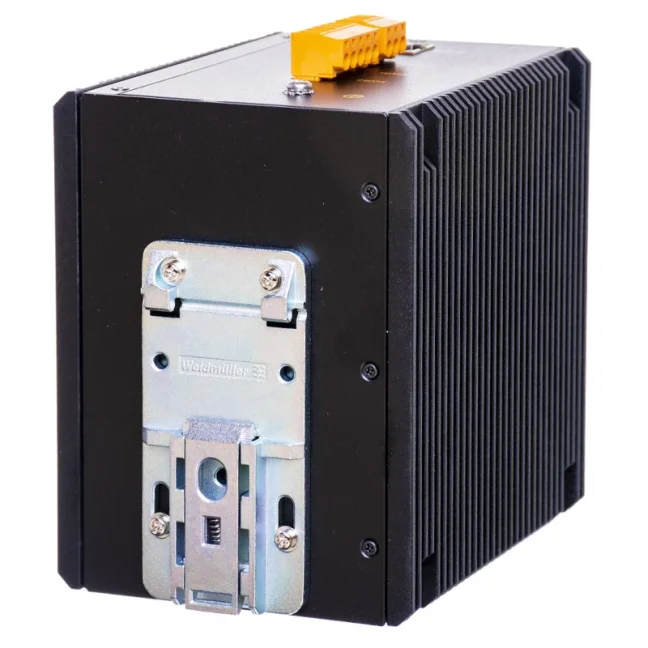

SICOM3000A - 16 portov RJ45 s PROFINET
SICOM3000A-16T-L5-L5-PN prepojí šestnásť ethernetových zariadení cez porty RJ45 10/100 Mbit/s. Vyhotovenie PN podporuje PROFINET Conformance Class B, diagnostiku PROFINET IO a začlenenie pomocou súboru GSDML. Dva redundantné napájacie vstupy 12-24 VDC umožňujú pripojiť oddelené napájacie vetvy.

Výber produktu a technická konzultácia
Pošlite celé objednávacie číslo, požadovaný počet kusov a opis zapojenia. Pomôžeme s výberom modelu a príslušenstva a potvrdíme cenu aj dostupnosť.
Použitie switcha
Switch sa používa na prepojenie PLC, HMI, priemyselných počítačov a ďalších ethernetových zariadení v rozvádzači alebo technologickej sieti. Správa portov, segmentácia pomocou VLAN a diagnostika pomáhajú oddeliť komunikáciu a nájsť chyby pripojenia.
Voľba kruhovej redundancie vyžaduje návrh celej topológie a zhodné nastavenie príslušných protokolov. Dva napájacie vstupy zabezpečujú redundanciu napájania; kruhová ethernetová sieť sa nastavuje samostatne.
Technické parametre
| Objednávacie číslo | SICOM3000A-16T-L5-L5-PN |
| Výrobca / rad | Kyland SICOM3000A |
| Typ | Manažovateľný priemyselný Ethernet switch Layer 2 |

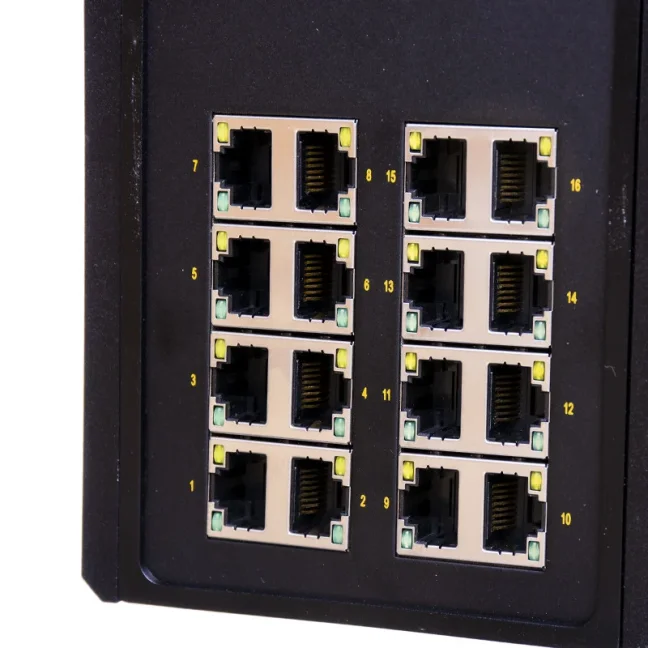

| Ethernetové porty | 16× RJ45 10/100 Mbit/s; automatické MDI/MDI-X |
| Optické porty / SFP | Toto objednávacie vyhotovenie nemá optické porty ani sloty SFP. |
| Napájanie | 12-24 VDC; povolený rozsah 9-36 VDC |
| Napájacie vstupy | Dva redundantné vstupy; ochrana proti preťaženiu a prepólovaniu |

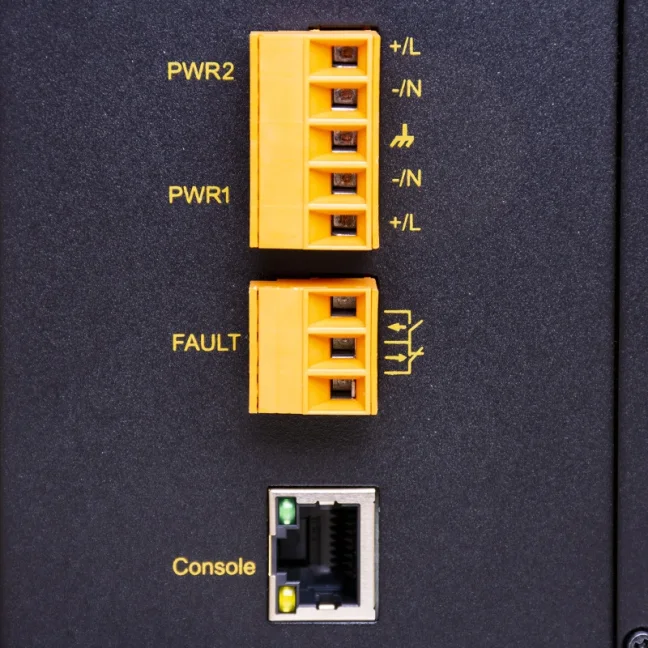

| Napájacia svorkovnica | 5 pólov, rozstup 5,08 mm |
| Maximálny príkon | <20 W pre veľké šasi SICOM3000A |
| Správa | Web, CLI, konzola RS232; SNMPv1/v2c/v3 |
| Konzolový port | RJ45, RS232; nejde o ďalší ethernetový port |
| Diagnostika | Port mirroring, RMON, Syslog, LLDP, detekcia slučky, alarmy portov a napájania |
| VLAN | VLAN / PVLAN, GVRP; VLAN ID 1-4094 |
| QoS | IEEE 802.1p, DSCP; fronty SP / WRR; ACL |
| Redundancia siete | DT-Ring, DT-Ring+, DT-VLAN, DRP/DHP, STP/RSTP/MSTP, G.8032 ERPS; MRP (MRM / MRC) |
| Prístup k sieti a správe | HTTPS/SSL, SSH, TACACS+, IEEE 802.1X, RADIUS, väzba MAC adresy na port |
| Priemyselné protokoly | PROFINET Conformance Class B; EtherNet/IP; Modbus/TCP |
| Tabuľka MAC adries | 8K |
| Vyrovnávacia pamäť paketov | 4 Mbit |
| Jumbo rámce | 9,6 KB |
| Alarmový kontakt | 3-pólová svorkovnica, rozstup 5,08 mm; max. 250 VAC / 220 VDC, max. 2 A |

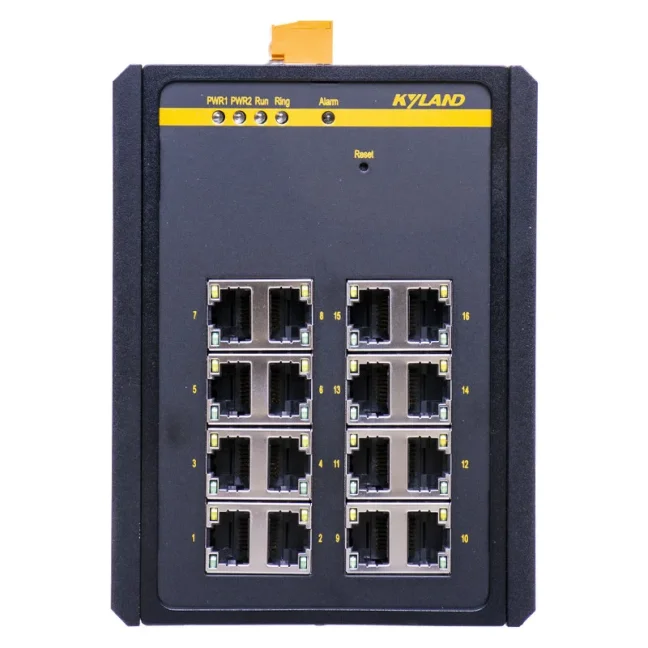

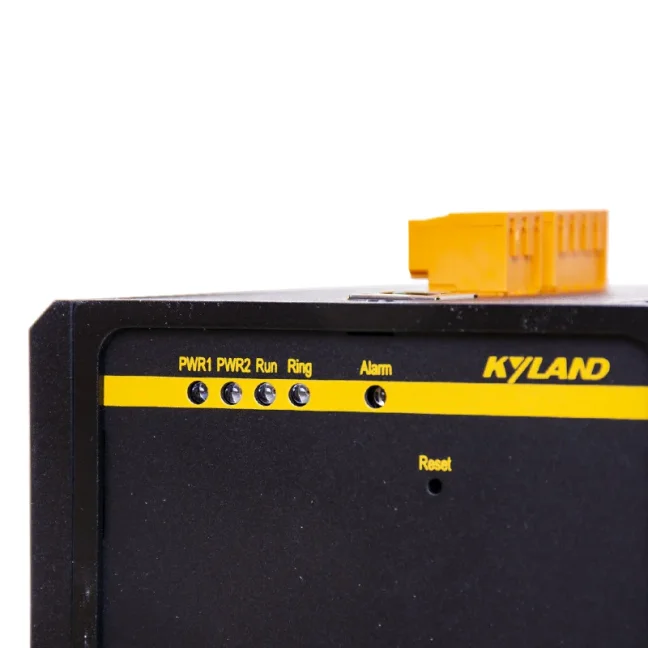

| Signalizácia | Run, Alarm, PWR1, PWR2, Ring; Link/ACT a rýchlosť portu |
| Tlačidlo Reset | Reštart a obnovenie predvolenej konfigurácie |
| Krytie | IP40 |
| Šasi / chladenie | Kovové šasi; prirodzené chladenie bez ventilátora |
| Rozmery (Š × V × H) | 102 × 135 × 137 mm; bez konektorov, DIN lišty a dielov na montáž na panel |
| Hmotnosť zariadenia | 1,9 kg; veľké šasi |
| Montáž | DIN lišta alebo panel; príslušenstvo pre panel overíme podľa inštalácie |
| Prevádzková teplota | -40 až +75 °C |
| Skladovacia teplota | -40 až +85 °C |
| Relatívna vlhkosť | 5-95 %, bez kondenzácie |
| Záruka výrobcu | 5 rokov |
Komunikácia a sieťové funkcie
Na konfiguráciu možno použiť webovú správu, konzolu a príkazový riadok. SNMPv1/v2c/v3 umožňuje dohľad zo systému správy siete. Port mirroring sprístupní kópiu prevádzky vybraných portov na meranie; LLDP, Syslog a alarmy dopĺňajú diagnostiku siete.
Switch podporuje VLAN/PVLAN, GVRP, agregáciu portov LACP, IGMP snooping, QoS a ACL. Na správu možno využiť HTTPS a SSH; dostupné sú aj funkcie IEEE 802.1X a RADIUS. Konkrétne nastavenie musí zodpovedať použitému firmvéru a pravidlám prevádzkovej siete.
PROFINET a konfigurácia projektu
Prípona PN určuje vyhotovenie s podporou PROFINET. Na integráciu do projektu slúži GSDML, ktorý musí zodpovedať portovému vyhotoveniu, napájaciemu variantu a podporovanej verzii firmvéru. Archív na stiahnutie obsahuje okrem iného súbor SICOM3000A-16T-L5 s dátumom 2019-06-27. Pred nasadením overte jeho zhodu s konkrétnym zariadením a projektom STEP 7 / TIA Portal.

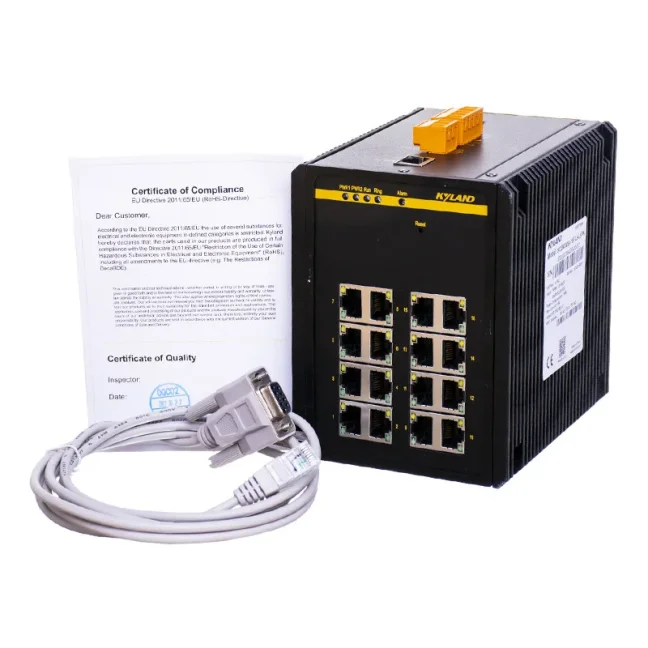

Obsah dodávky a príslušenstvo
Predmetom ponuky je switch v uvedenom objednávacom vyhotovení. Presný obsah dodávky a potrebné montážne príslušenstvo potvrdíme v ponuke. Napájací zdroj, sieťové káble a konzolové pripojenie voľte podľa inštalácie. Obe ponúkané vyhotovenia majú iba porty RJ45; SFP modul sa do nich neosádza.
Časté otázky
Dá sa tento switch zameniť za iné vyhotovenie SICOM3000A?
Overte celé objednávacie číslo, rýchlosť portov, napájanie a rozmery. Pri zmene typu alebo firmvéru skontrolujte konfiguráciu switcha a súvisiaci projekt. Samotný rovnaký názov radu nestačí.
Aké napájanie potrebujem?
Toto vyhotovenie má dva redundantné vstupy 12-24 VDC, povolený rozsah je 9-36 VDC. Pred pripojením overte polaritu a zapojenie svorkovnice.
Má tento model optické porty alebo sloty SFP?
Nie. Toto objednávacie číslo označuje šestnásť metalických portov RJ45. Optické varianty radu majú iné objednávacie kódy.
Ktorý súbor GSDML použiť?
V dostupnom archíve vyberte súbor pre SICOM3000A-16T-L5 a overte jeho kompatibilitu s firmvérom zariadenia a projektom. Pri zmene typu switcha je potrebná kontrola hardvérovej konfigurácie aj diagnostiky PROFINET.
Ako vybrať firmvér a konfiguračné súbory?
Pošlite celé objednávacie číslo, hardvérovú revíziu a aktuálnu verziu firmvéru. Overíme zodpovedajúce súbory. Pred aktualizáciou zálohujte konfiguráciu a naplánujte odstávku.
Pomôžete s výberom a konfiguráciou switcha?
Áno. Pošlite celé objednávacie číslo, počet kusov a stručnú schému siete. Pri konzultácii existujúcej inštalácie doplňte hardvérovú revíziu a verziu firmvéru. Preberieme vhodný model, príslušenstvo a požadované nastavenie.
Prečo kúpiť vo FOXONe
Distribútor Kyland
Sme distribútorom produktov Kyland. Dodávame nové originálne produkty so zárukou.
Skladová dostupnosť a dodanie
Overíme aktuálnu dostupnosť z vlastných a partnerských skladov. Pred objednaním potvrdíme cenu a možný termín dodania konkrétneho modelu.
Výber a technické poradenstvo
Pomôžeme vybrať model, napájanie a príslušenstvo podľa vášho zapojenia a požadovanej komunikácie.
Návrh riešenia a konfigurácia
Preberieme zapojenie a požiadavky aplikácie. Podľa potreby navrhneme vhodnú zostavu a dohodneme rozsah pomoci s konfiguráciou a uvedením do prevádzky.
Objednávacie vyhotovenie a dodanie
Táto karta patrí objednávaciemu číslu SICOM3000A-16T-L5-L5-PN. Dodávame nový originálny produkt. Presné vyhotovenie, dostupnosť, záručné podmienky a termín dodania potvrdíme v ponuke. Inú rýchlosť portov, napájanie ani podporu PROFINET nemožno odvodiť iba z názvu radu.
Rozmerový výkres

Dokumenty na stiahnutie
- Kyland SICOM3000A - Návod na webovú správu (EN)
- Kyland SICOM3000A - Inštalačná príručka V1.2 (EN)
- Kyland SICOM3000A - Technický list 25. 12. 2025 (EN)
- Kyland SICOM3000A - Archív GSDML, obsahuje 16T-L5 (2019-06-27)
Technický list a návody výrobcu sú v angličtine. Pred inštaláciou overte podmienky montáže, zapojenia a prevádzky.
Podklady na technickú konzultáciu
Pošlite objednávacie číslo, požadované množstvo a opis pripojených zariadení. Dohodneme vhodnú konfiguráciu a rozsah pomoci s návrhom zapojenia a uvedením do prevádzky.
