Optický kruhový PROFIBUS modul ComBricks – Multi-mode

Optický kruhový PROFIBUS modul ComBricks – Multi-mode

Multifunkční modul určený pro PROFIBUS komunikaci přes multimode optická vlákna. Umožňuje vytvořit redundantní kruhové topologie a propojit zařízení na vzdálenosti až 5 km. Modul je obzvláště vhodný pro aplikace v prostředích s vysokým elektromagnetickým rušením, jako je ropný a plynárenský průmysl, odpadní hospodářství či u jeřábů.

Klíčové výhody

• Přenos signálu na vzdálenosti až 5 km
• Odolnost vůči silnému EMC rušení

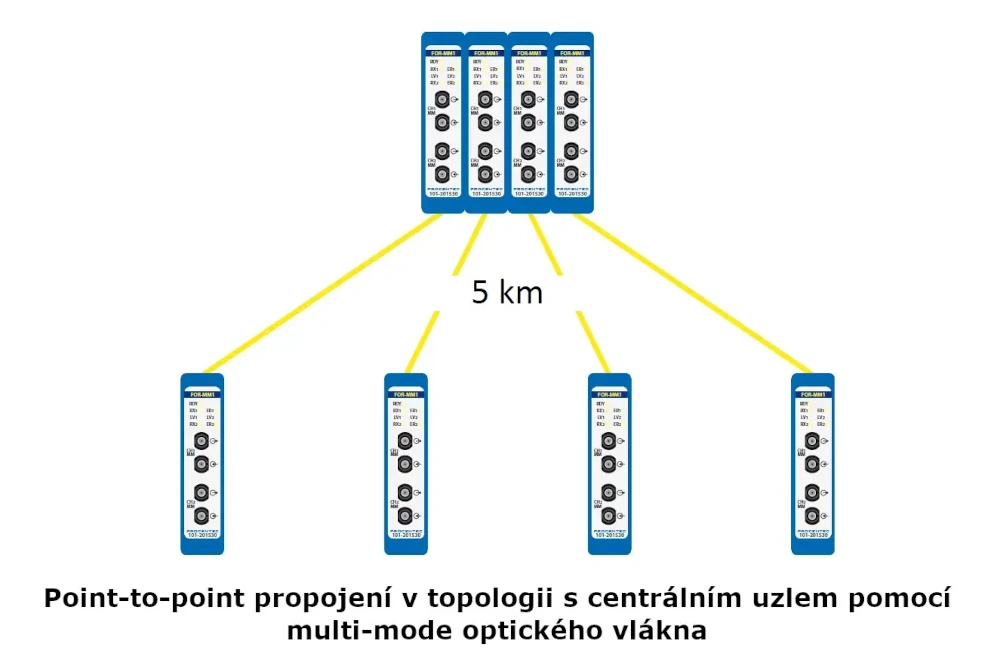

• Topologie kruh, point-to-point, linie, hvězda nebo hub
• Online diagnostika a správa přes webové rozhraní bez potřeby dalšího software
• Signalizace poruch LED diodami a notifikace e-mailem
• Galvanické oddělení segmentů
• Možnost propojení optických a měděných segmentů (v kombinaci s dalšími ComBricks moduly)

Jak funguje optický kruhový PROFIBUS modul ComBricks – Multi-mode

Modul je speciálně určený pro optický přenos dat v sítích PROFIBUS. Ve variantě Multi-mode (MM) využívá multimode optická vlákna, která umožňují přenos signálu do vzdálenosti až 5 km (v závislosti na použité rychlosti), např. v průmyslových areálech a budovách. Optická vlákna lze jednoduše a bezpečně připojit na čtyři konektory ST/BFOC – 2 pro každý kanál.

Dva galvanicky oddělené kanály umožňují připojení dvou nezávislých PROFIBUS DP segmentů. Oddělení kanálů zajišťuje vyšší spolehlivost komunikace a eliminuje vliv rušení mezi segmenty.

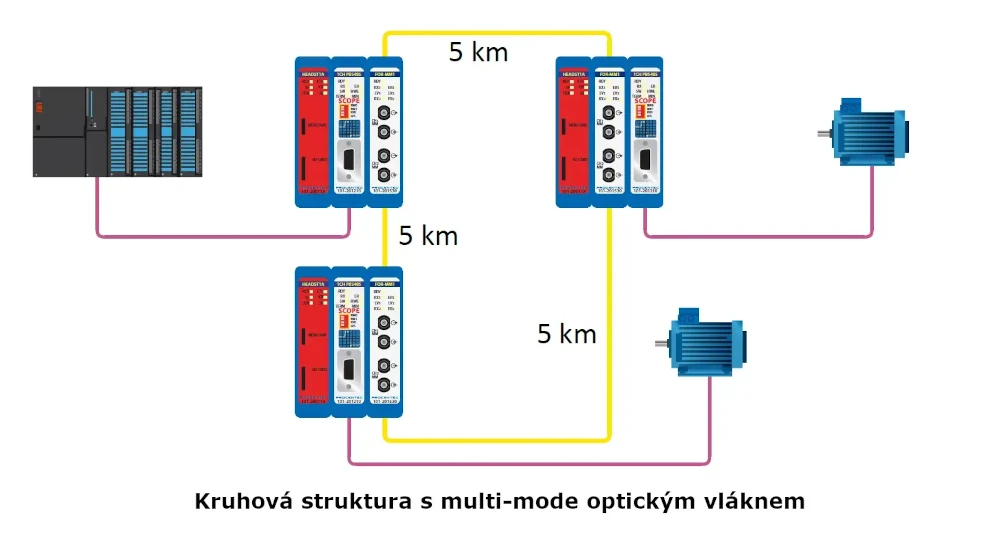

Modul podporuje vytvoření redundantních kruhových topologií, které zvyšují spolehlivost komunikace. Redundance zajišťuje, že i při přerušení vlákna nebo poruše segmentu síť zůstává funkční a provoz se nepřeruší. Modul navíc galvanicky odděluje segmenty, a tím přispívá k ochraně sítě před rušením nebo poruchami.

Před použitím kruhové topologie výrobce doporučuje aktualizovat firmware řídicí stanice na verzi 1.288 nebo vyšší, aby byla zajištěna plná podpora všech funkcí modulu.

Při kruhové topologii musí být propojeny kanály CH1 do CH1 a CH2 do CH2. Pouze při nerovnoměrném počtu modulů mohou být propojeny kanály CH1 a CH2, ale pouze jednou v celém kruhu.

Konfigurace modulu

Nastavení modulů se provádí pomocí přepínačů (DIP switch) na spodní straně modulu. Výhodou je, že nastavení modulu ComBricks je zřejmé hned na první pohled. Druhým způsobem nastavení je pomocí webového rozhraní ComBricks.

Možnosti diagnostiky

Tyto optické moduly mají i vynikající možnosti diagnostiky. Obsluha stojící přímo u zařízení může využít signalizaci LED diodami.

Další možností je vzdálená diagnostika přes webové rozhraní pomocí vestavěných funkcí ProfiTrace OE. Díky nim jsou poskytovány informace ze všech modulů, včetně intenzity signálu optických vláken a stavu kruhové topologie.

Intenzita optického signálu je zobrazena ve třech úrovních:

• signál je v pořádku (OK),
• signál má nízkou úroveň (Signal low),
• žádný signál (No signal).

Pro kruhovou topologii máme signalizaci dvou stavů:

• kruhová topologie je v pořádku (Ring OK),
• kruh je poškozen (Ring failure).

Pomocí pokročilých funkcí nastavení e-mailu může systém ComBricks upozornit, když dojde k poruše, snížení intenzity signálu nebo poškození kruhové topologie. Podle nastavených spouští lze události zapisovat i do logu na paměťové kartě a jsou zobrazeny na webovém rozhraní na záložce Log událostí sítě. Tyto spouštěče (trigger) lze nastavit na jakoukoliv změnu nebo jenom při zhoršení stavu.

Podle nastavení bude při událostech odeslán e-mail nebo proveden záznam do logu, případně obojí.

Kromě toho je možné podle události nastavit i výstup na řídicím modulu nebo přidaném modulu s digitálními nebo reléovými výstupy. Výstup může spínat například majáček nebo vstup v řídicím systému PLC apod.
