Bezdrôtový prenos signálov I/O - DATAEAGLE X-treme IO 2730

Bezdrôtový prenos signálov I/O - DATAEAGLE X-treme IO 2730

FOXON PLUS

Schildknecht

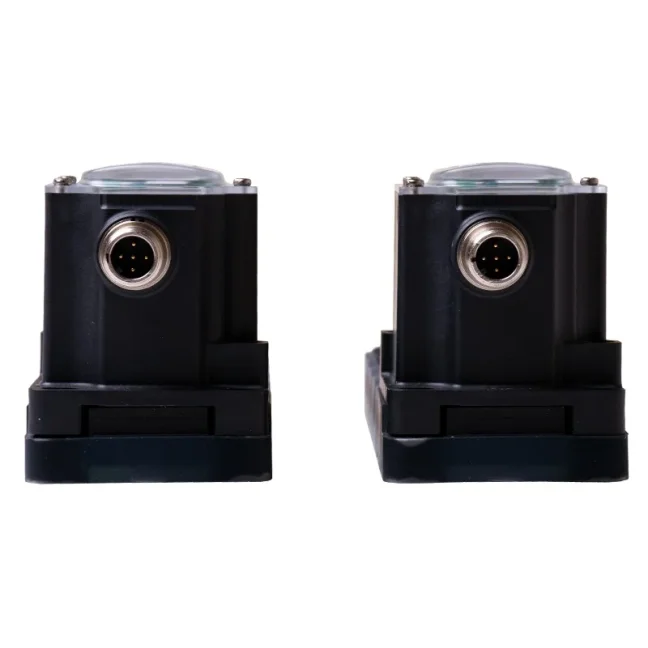

Sada dvoch jednotiek na bezdrôtový prenos digitálnych alebo analógových I/O signálov cez Bluetooth Low Energy v pásme 2,4 GHz. Vyhotovenie s krytím IP67 a konektormi M12. Počet, typ a smer prenosu signálov určuje objednaná varianta. Více

od 878 EUR bez DPH (1 079,94 EUR Vrátane DPH)
Recyklační poplatek 1 EUR zahrnutý v ceně.
Varianta neexistuje
ks

Rezervace termínu

Chcem ponuku
Schildknecht

Sada dvoch jednotiek na bezdrôtový prenos digitálnych alebo analógových I/O signálov cez Bluetooth Low Energy v pásme 2,4 GHz. Vyhotovenie s krytím IP67 a konektormi M12. Počet, typ a smer prenosu signálov určuje objednaná varianta. Více

Varianty 3

Provedenie Kód Dostupnosť Cena bez DPH
2x X-treme IO 2730 8DI/8DO 12200 Dodání 2-3 týdny
995 EUR
2x X-treme IO 2730 4AI 4AO/4AO 4AI 4-20mA 12202 Skladom  1 ks
1 053 EUR
2x X-treme IO 2730 4DI/4DO 12204 Dodání 2-3 týdny
878 EUR
SCHILDKNECHT / DATAEAGLE

DATAEAGLE X-treme IO 2730
Prepojenie I/O signálov bez dátového kábla

Súprava dvoch jednotiek prenáša digitálne alebo analógové signály medzi časťami stroja cez Bluetooth Low Energy. Senzory a akčné členy pripojíte konektormi M12. Medzi jednotkami odpadá signálový kábel, každá však potrebuje vlastné napájanie 24 V DC.

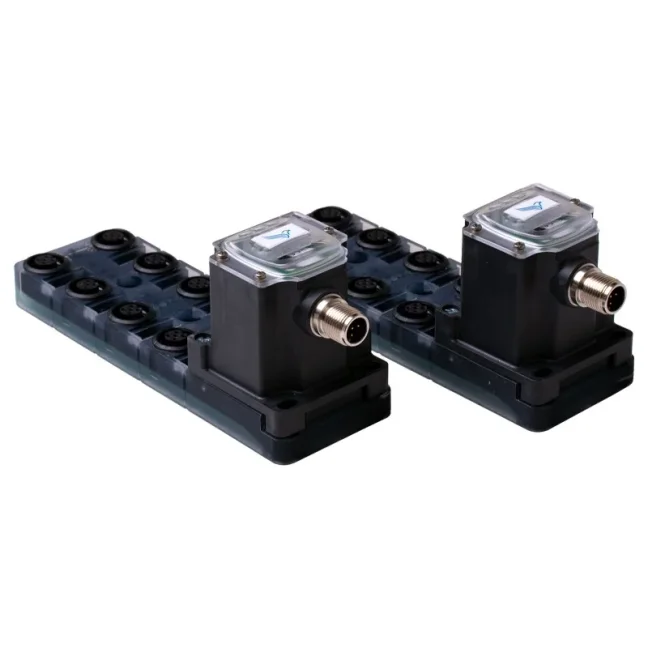

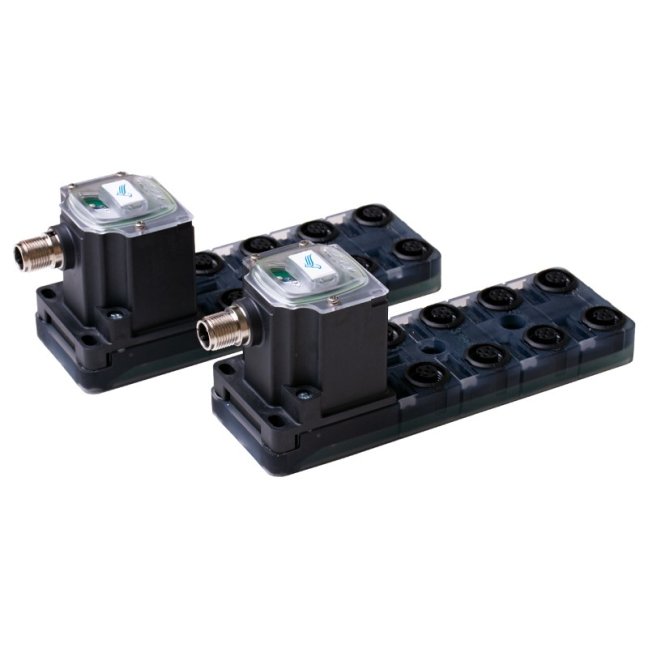

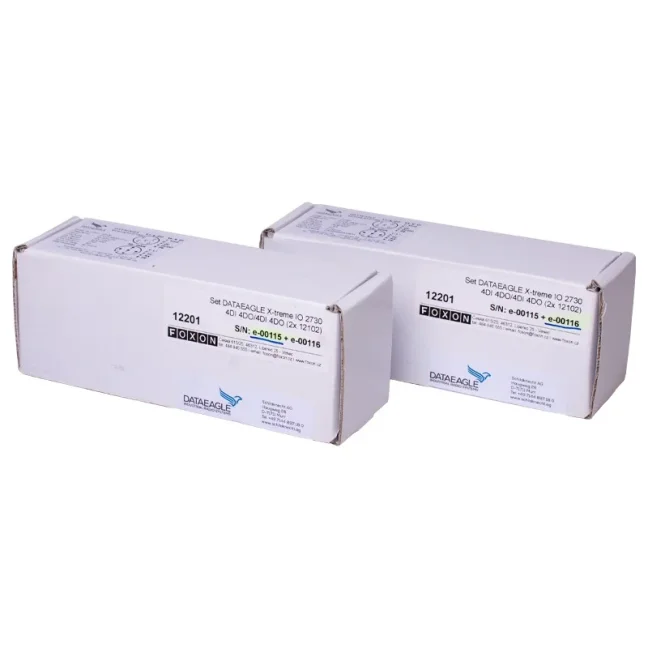

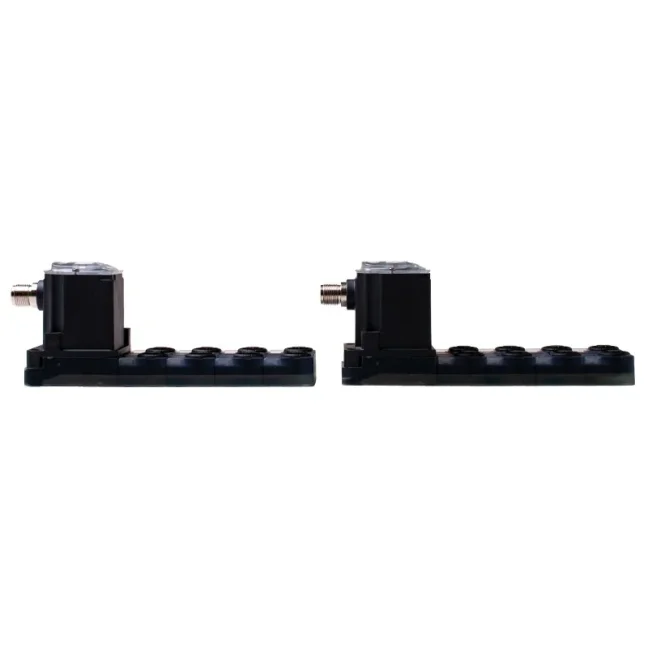

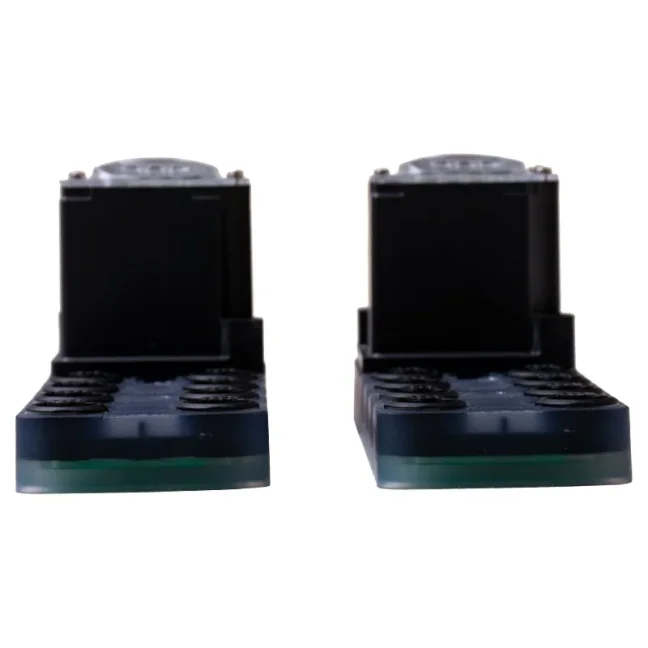

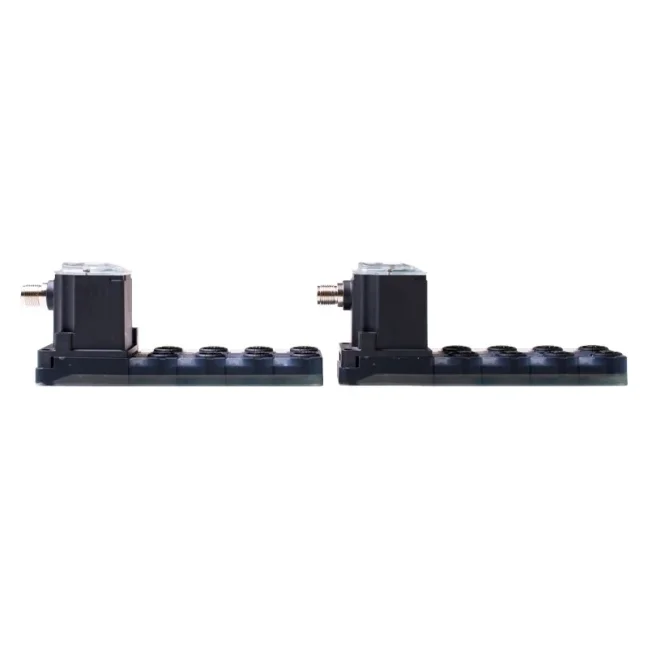

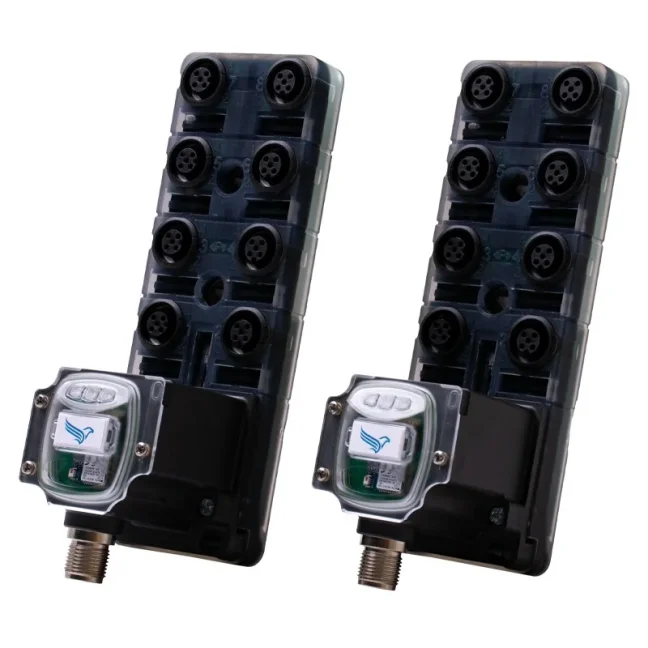

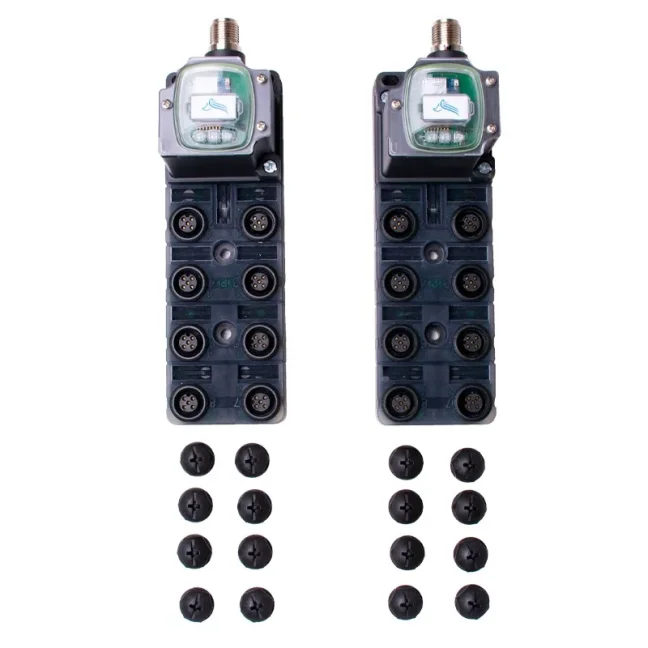

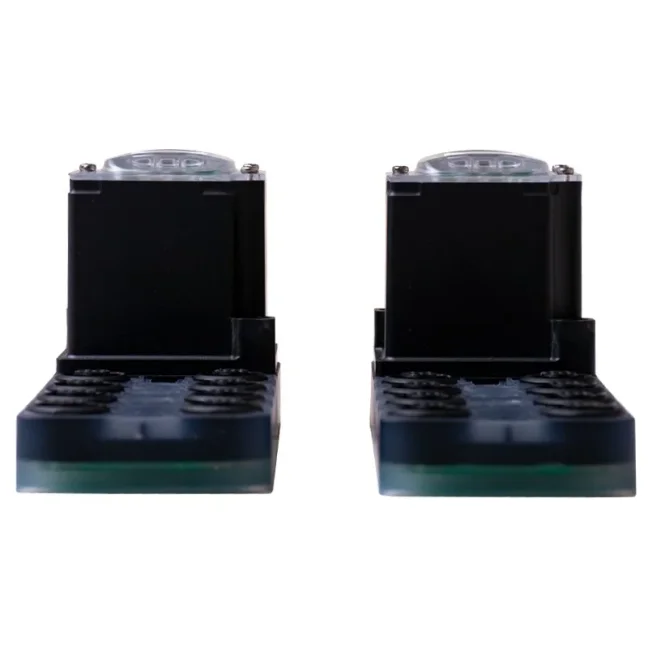

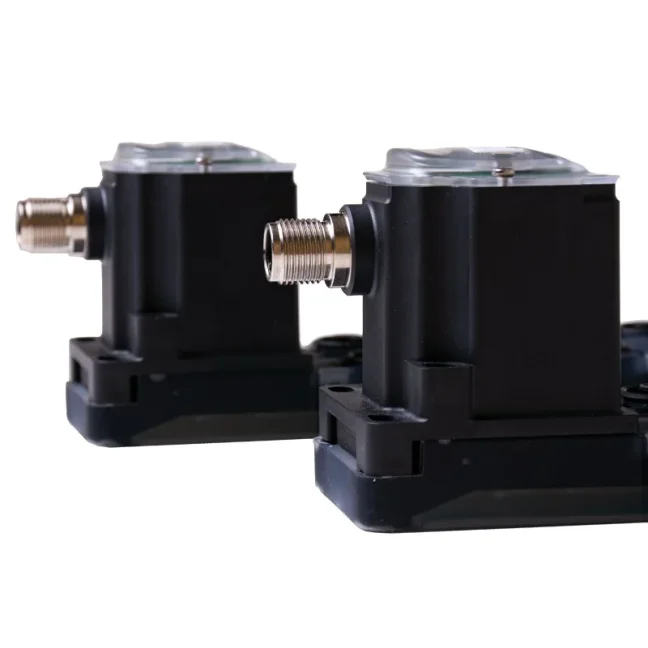

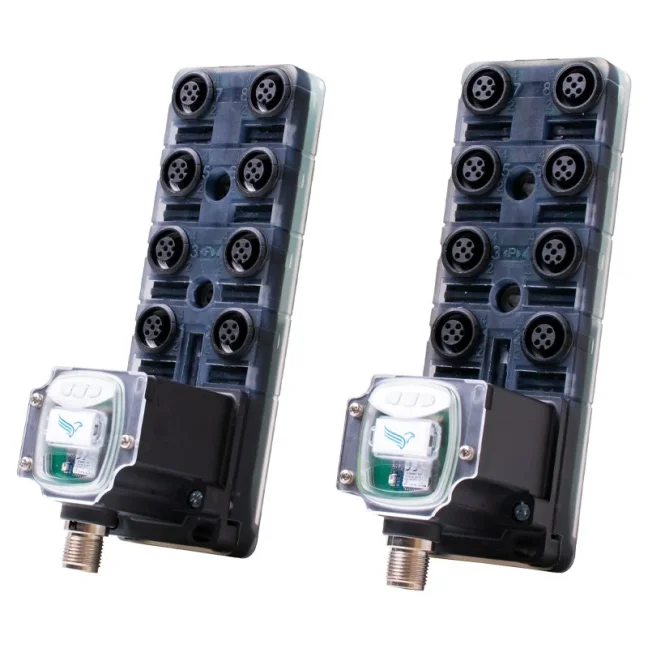

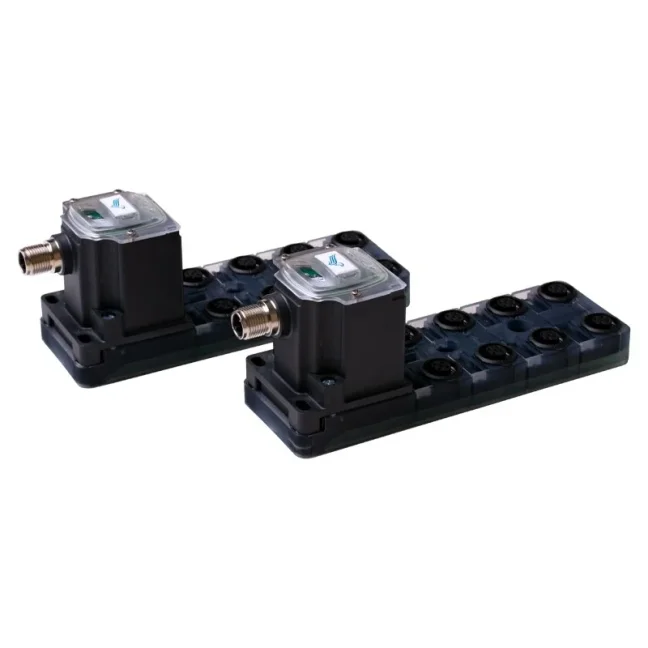

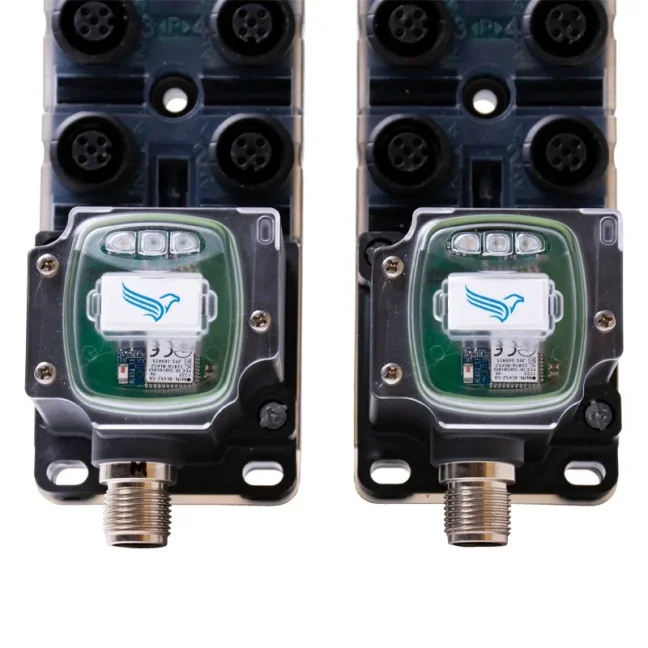

Súprava dvoch bezdrôtových I/O jednotiek DATAEAGLE X-treme IO 2730

Pomôžeme vám vybrať zostavu na prenos signálov.
Pošlite typ a počet signálov, vzdialenosť a podmienky inštalácie. Preberieme vhodné zapojenie a pripravíme ponuku zariadení aj príslušenstva.

Dopytovať riešenie DATAEAGLE
Bluetooth Low EnergyRádiový prenos v pásme 2,4 GHz
Digitálne alebo analógové I/OPočet a druh signálov podľa variantu súpravy
Krytie IP67Integrovaná anténa a pripojenie M12

Použitie na stroji

DATAEAGLE nahrádza káblové prepojenie pre I/O signály. Využijete ho pri prepojení samostatných zariadení alebo na pohyblivých častiach, kde sa signálové káble opakovane ohýbajú. Na samotný prenos medzi dvoma jednotkami súprava nepotrebuje PLC.

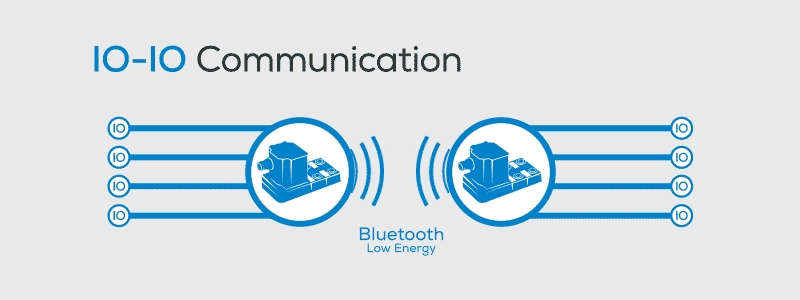

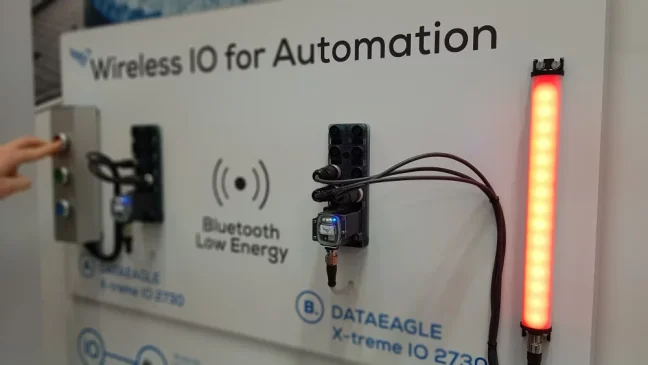

Princíp prenosu I/O signálov cez dve jednotky DATAEAGLE X-treme IO 2730
Signály vstupujú do jednej jednotky a rádiovým spojením sa prenášajú na výstupy druhej. Zväčšiť obrázok
Animácia bezdrôtového prenosu I/O signálov cez Bluetooth Low Energy
Prenos medzi dvoma I/O stanicami. Zväčšiť obrázok

Technické parametre

Výrobca / model Schildknecht AG / DATAEAGLE X-treme IO 2730
Princíp prepojenia Dve jednotky, rádiové spojenie medzi I/O
Rádiová technológia Bluetooth Low Energy, 2,4 GHz
Dosah Až 70 m; skutočný dosah závisí od umiestnenia a prostredia
Anténa Integrovaná
Napájanie 24 V DC
Prúdový odber jednotky 100 mA

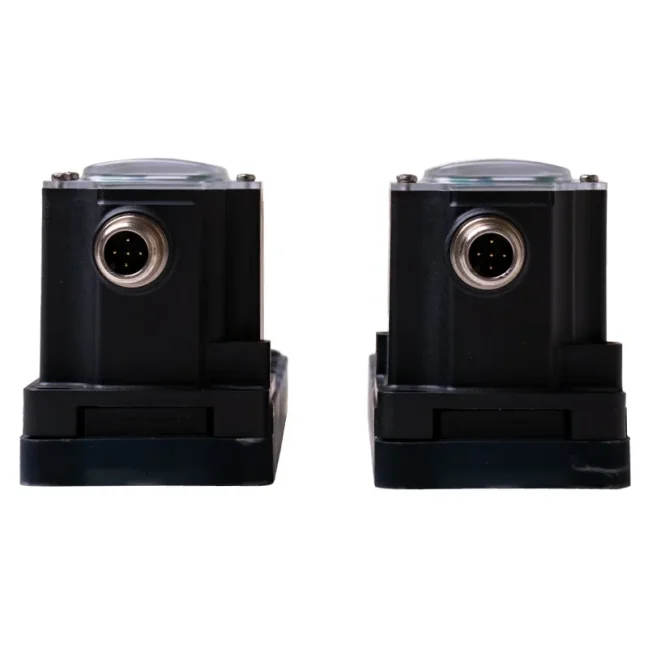

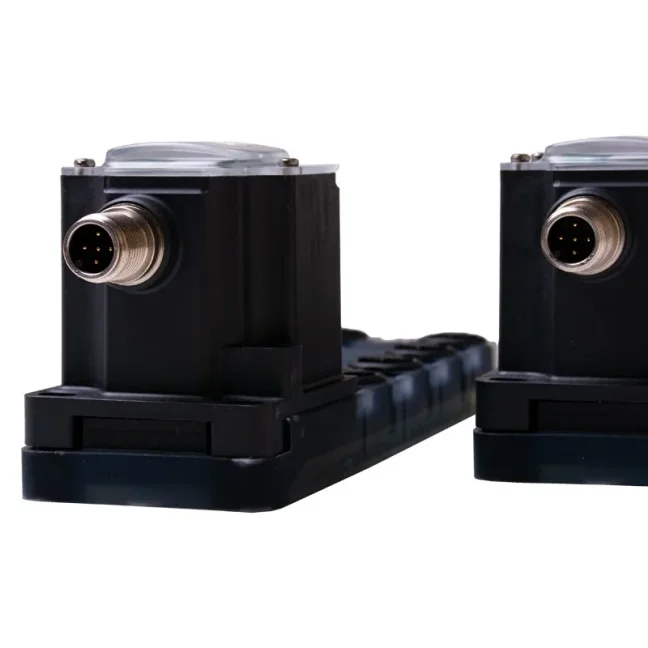

Napájací konektor M12, 5 pólov, kódovanie A, kolíkový konektor na module

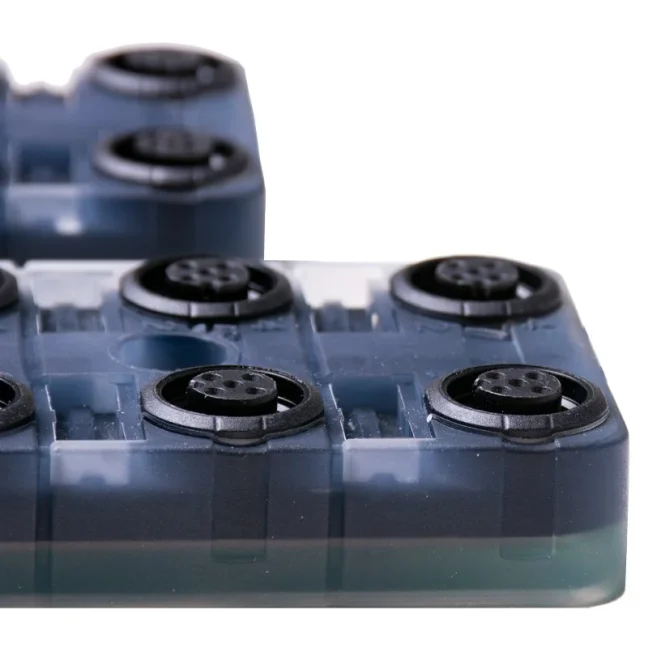

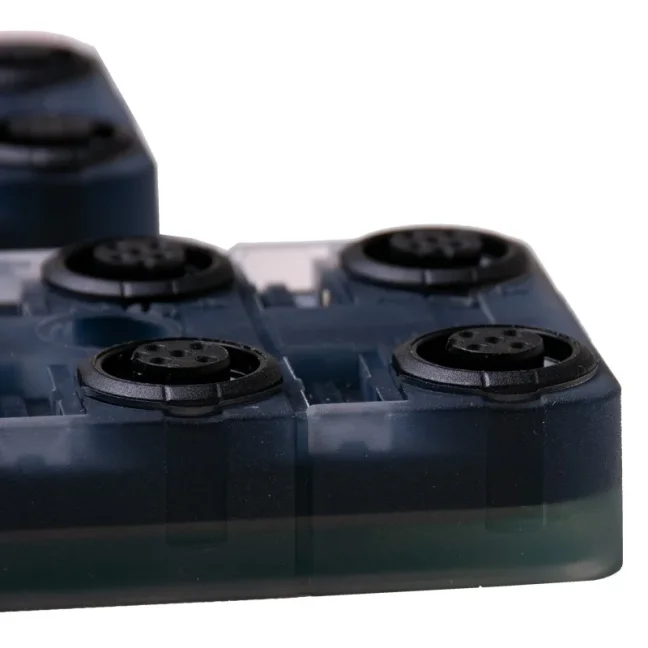

Pripojenie I/O 4 alebo 8 zásuviek M12, 5 pólov, kódovanie A, podľa vyhotovenia
Digitálny výstup Max. 200 mA na výstup
Napájanie senzorov / akčných členov Spolu max. 1 A
Krytie / montáž IP67 / upevnenie skrutkami

Prevádzkovú teplotu, rozmery a hmotnosť konkrétneho vyhotovenia vám potvrdíme v ponuke.

Signály a zapojenie

Digitálne a analógové vyhotovenia sú samostatné varianty. Vyberte súpravu podľa počtu signálov, smeru prenosu a pri analógových signáloch aj podľa rozsahu: prúdové vyhotovenie 4-20 mA alebo napäťové vyhotovenie 0-10 V.

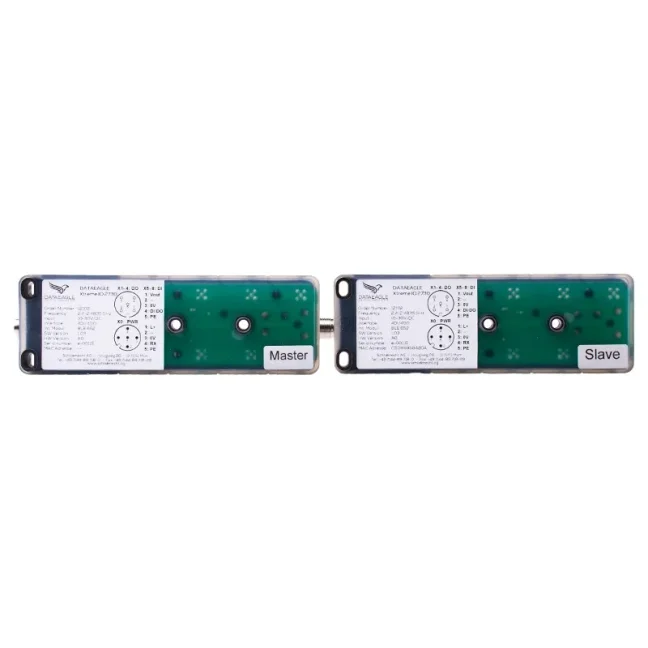

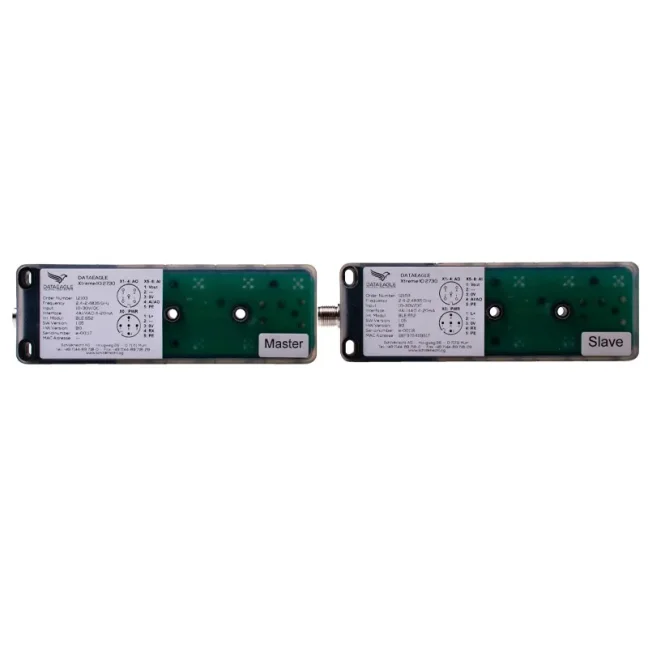

Zapojenie overte podľa štítku konkrétnej jednotky. Obsadenie konektorov sa medzi variantmi líši; rovnaké číslovanie portov automaticky neznamená rovnakú funkciu.

Uvedenie do prevádzky

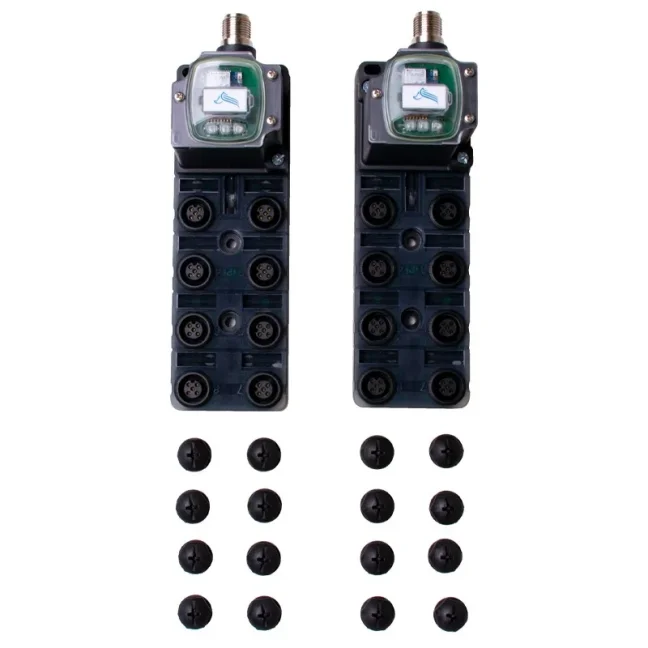

Nové jednotky v súprave sú predkonfigurované. Pripojte I/O a napájanie, nepoužité zásuvky M12 uzavrite a skontrolujte spojenie. Pri výmene jednotlivej jednotky je potrebné overiť jej konfiguráciu a párovanie.

Umiestnenie a výpadok spojenia

Uprednostnite priamu viditeľnosť a funkciu overte na mieste inštalácie. Pred spustením stroja skontrolujte nastavenie správania výstupov pri strate rádiového spojenia.

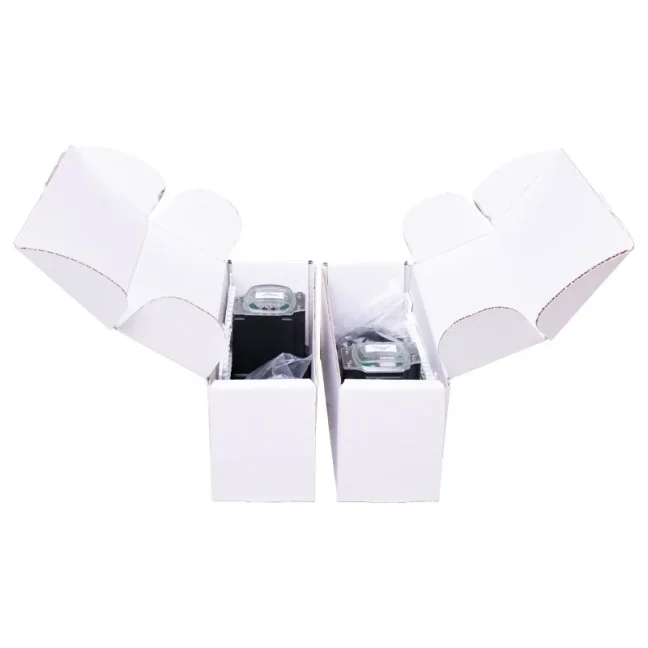

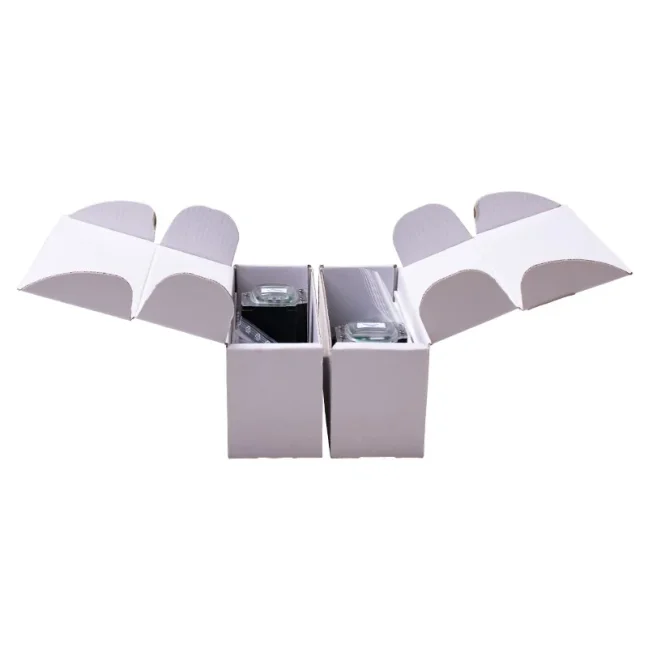

Obsah dodávky

Súpravu tvoria dve jednotky v objednanej konfigurácii. Protikusy konektorov M12, pripojovacie káble a potrebné príslušenstvo vám potvrdíme v ponuke. Nepredpokladajte, že sú súčasťou súpravy.

Časté otázky

Pripája sa súprava do firemnej Wi-Fi?

Nie. Prenos medzi jednotkami využíva Bluetooth Low Energy v pásme 2,4 GHz.

Je na prenos signálu potrebné PLC?

Na prenos I/O medzi dvoma jednotkami nie je potrebné PLC. Pripojenie k priemyselnej zbernici je iná zostava so zodpovedajúcou bránou.

Prenáša každý variant digitálne aj analógové signály?

Nie. Objednáva sa konkrétna konfigurácia. Digitálnu súpravu nemožno automaticky považovať za analógovú a prúdové vyhotovenie za napäťové.

Je vzdialenosť 70 m zaručená v každej hale?

Nie. Kovové prekážky, rušenie a umiestnenie jednotiek ovplyvňujú spojenie. Dosah overte pri skúške v prevádzkových podmienkach.

Ako vybrať zostavu pre existujúcu inštaláciu?

Pošlite typ a počet signálov, schému zapojenia a pri už používanej súprave fotografie štítkov oboch jednotiek. Preberieme požiadavky aplikácie a overíme vhodné vyhotovenie aj nadväznosť na existujúce zariadenia.

Prečo kúpiť vo FOXONe

Distribútor Schildknecht

Sme distribútorom zariadení Schildknecht. Pomôžeme vám vybrať vhodné riešenie DATAEAGLE pre vašu aplikáciu.

Technické poradenstvo a konzultácie

Preberieme počet a typ signálov, zapojenie, vzdialenosť aj prostredie inštalácie. Odporučíme zodpovedajúcu zostavu.

Tovar skladom

Vybrané zariadenia držíme skladom. Dostupnosť konkrétneho variantu vám potvrdíme pred objednaním.

Dodávky zariadení a príslušenstva

Pripravíme ponuku jednotiek, pripojovacích káblov a potrebného príslušenstva. Súčasťou ponuky bude aj termín dodania.

Varianty súprav DATAEAGLE

Objednávacie číslo súpravy Jednotka 1 Jednotka 2
12200 8 DI 8 DO
12201 4 DI / 4 DO 4 DI / 4 DO

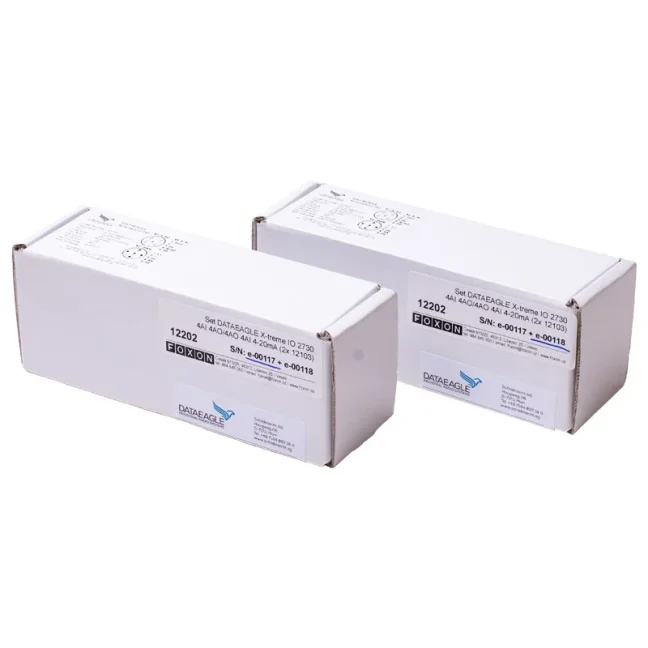

12202 4 AI / 4 AO, 4-20 mA 4 AI / 4 AO, 4-20 mA
12203 4 AI / 4 AO, 0-10 V 4 AI / 4 AO, 0-10 V
12204 4 DI 4 DO

DI = digitálny vstup, DO = digitálny výstup, AI = analógový vstup, AO = analógový výstup. Aktuálnu dostupnosť vybranej súpravy overíme pred objednaním.

Príklady prepojenia

Pôvodné káblové prepojenie senzora s riadiacim systémom
Pôvodné zapojenie: senzor je spojený s riadiacim systémom káblom. Zväčšiť obrázok
Náhrada dátového kábla dvojicou bezdrôtových jednotiek DATAEAGLE
Po úprave: signálový úsek medzi jednotkami nahrádza rádiové spojenie. Zväčšiť obrázok
Príklad prenosu signálov medzi dvoma samostatnými výrobnými linkami
Prepojenie dvoch liniek bez dátového kábla medzi nimi. Zväčšiť obrázok
Pôvodné pripojenie senzorov na robote cez pohyblivú kabeláž
Pohyblivá kabeláž pri robote je namáhaná opakovaným ohybom. Zväčšiť obrázok
Príklad bezdrôtového prenosu signálov zo senzorov na robote
Rádiové spojenie nahrádza prenos signálov. Napájanie jednotiek je naďalej potrebné. Zväčšiť obrázok

Dokumentácia a video

Pri inštalácii postupujte podľa dokumentácie zodpovedajúcej vyhotoveniu a štítku dodaných jednotiek.

Produktové video SchildknechtDATAEAGLE X-treme IO 2730 - ukážka prenosu I/O signálov. Otvoriť na YouTube.

Dohodnite si technickú konzultáciu.
Pošlite počet a typ I/O, smer prenosu, vzdialenosť a podmienky inštalácie. Pomôžeme vám s výberom zariadení a potrebného príslušenstva.

Dopytovať riešenie DATAEAGLE

Technické parametre

Výrobca / modelSchildknecht AG / DATAEAGLE X-treme IO 2730
Princíp prepojeniaDve jednotky, rádiové spojenie medzi I/O
Rádiová technológiaBluetooth Low Energy, 2,4 GHz
DosahAž 70 m; skutočný dosah závisí od umiestnenia a prostredia
AnténaIntegrovaná
Napájanie24 V DC
Prúdový odber jednotky100 mA
Napájací konektorM12, 5 pólov, kódovanie A, kolíkový konektor na module
Pripojenie I/O4 alebo 8 zásuviek M12, 5 pólov, kódovanie A, podľa vyhotovenia
Digitálny výstupMax. 200 mA na výstup
Napájanie senzorov / akčných členovSpolu max. 1 A
Krytie / montážIP67 / upevnenie skrutkami

Prevádzkovú teplotu, rozmery a hmotnosť konkrétneho vyhotovenia vám potvrdíme v ponuke.
