17" průmyslový dotykový monitor kapacitní NODKA C173

17" průmyslový dotykový monitor kapacitní NODKA C173


NODKA

17″ priemyselný monitor NODKA PANEL5000-C173-L, kapacitné viacdotykové ovládanie, 1280 × 1024 (5:4), jas 250 cd/m². HDMI + VGA, dotykové ovládanie cez USB, napájanie 12-24 V DC. Predná strana IP65. Celkové rozmery 428 × 342 × 47 mm. Montáž do panelu alebo VESA. Více

Kód: PANEL5000-C173-L

571 EUR bez DPH (702,33 EUR Vrátane DPH)
Recyklační poplatek 12,60 EUR zahrnutý v ceně.
Skladom
ks
(3 ks Skladom)

Rezervace termínu

Chcem ponuku
NODKA

17″ priemyselný monitor NODKA PANEL5000-C173-L, kapacitné viacdotykové ovládanie, 1280 × 1024 (5:4), jas 250 cd/m². HDMI + VGA, dotykové ovládanie cez USB, napájanie 12-24 V DC. Predná strana IP65. Celkové rozmery 428 × 342 × 47 mm. Montáž do panelu alebo VESA. Více

Kód: PANEL5000-C173-L

NODKA / PANEL5000-C173-L17″ · Kapacitný dotyk
17″ monitor PANEL5000-C173-L z prednej strany

Pomer strán 5:4 · Montáž do panelu alebo podľa normy VESA

17″ priemyselný dotykový monitor

NODKA
PANEL5000-C173-L

1280 × 1024 · HDMI + VGA
Kapacitné ovládanie až 10 dotykov v systéme Windows

Dotykový monitor 17″ na pripojenie k priemyselnému PC. Rozlíšenie 1280 × 1024, pomer strán 5:4 a jas 250 cd/m². Obrazové vstupy: HDMI + VGA. Dotyk sa pripája samostatným USB káblom. Napájanie: 12-24 V DC. Krytie IP65 platí pre prednú stranu pri správnom zabudovaní.

17″, 5:4250 cd/m²Predná strana IP65

Záruka 2 roky · Možnosť plateného predĺženia až na 4 roky

17″ / 1280 × 1024Pomer strán 5:4
Kapacitný dotykAž 10 bodov v systéme Windows
HDMI + VGAObraz; ovládanie dotykom samostatne cez USB
12-24 V DCVstupné napájanie
Displej a vyhotovenie

Rozlíšenie 1280 × 1024 a jas 250 cd/m²

17-palcový displej s rozlíšením 1280 × 1024, jasom 250 cd/m² a kontrastom 1000:1. LED podsvietenie a nastavenie obrazu pomocou OSD na zadnej strane.

Vizualizácia stroja

Na zobrazenie aplikácie HMI/SCADA bežiacej na pripojenom počítači. Rozlíšenie a pomer strán prispôsobte dizajnu obrazoviek.

Nastavenie obrazu

Jas a kontrast nastavíte prostredníctvom OSD menu pomocou tlačidiel na zadnej strane monitora.

Montáž a kabeláž

Pred výberom si overte výrez, hĺbku inštalácie, pripojenie obrazu a USB dotykového displeja.

Pripojenie monitora

Obraz cez HDMI + VGA, dotykové ovládanie cez USB

Na zobrazenie použite jeden z video vstupov. Dotykové ovládanie pripojte k počítaču samostatným USB káblom.

Obrazové vstupy HDMI + VGA, USB pripojenie dotyku a samostatné napájanie
Obrazové vstupy HDMI + VGA, USB pripojenie dotyku a samostatné napájanie
  • HDMI + VGAObrazový signál z PC alebo iného kompatibilného zdroja. Vstup vyberte podľa výstupu vášho počítača.
  • USB pre dotykové ovládanieSamostatné USB pripojenie prenáša dotykové príkazy do počítača. Obrazový kábel neprenáša dotykové ovládanie.
  • 12-24 V DCSamostatné napájanie monitora. Zdroj a kabeláž vyberieme podľa inštalácie a objednanej zostavy.

Ide o samostatný monitor. Operačný systém a vizualizačný softvér bežia na pripojenom PC. Pripojenie a ovládač potvrdíme pre revíziu dodaného kusu.

Dotykové ovládanie

Kapacitný displej s až 10 dotykovými bodmi

Systém Windows podporuje ovládanie pomocou viacerých dotykov až v 10 bodoch. Gestá závisia od pripojeného počítača, ovládača a použitej aplikácie.

Ilustrácia dotykového ovládania monitora
Ilustrácia dotykového ovládania monitora

Dotyková vrstva má optickú priepustnosť vyše 87 % a pripojenie cez USB. Linux, Windows 11, konkrétny ovládač a ovládanie v pracovných rukaviciach overíme pre vašu aplikáciu.

Montáž a rozmery

Do panelu alebo na držiak VESA

ModelPANEL5000-C173-L
Úhlopriečka / rozlíšenie17″ / 1280 × 1024
Celkové rozmery (š × v × h)428 × 342 × 47 mm
Montážny výrez (š × v)411 × 325 mm
Čistá hmotnosť4,34 kg
MontážDo panelu alebo VESA; držiak a rozstup overíme podľa revízie

Monitor je možné zabudovať do panelu alebo umiestniť na vhodný nástenný či stolný držiak. Pred vyrezaním otvoru si overte rozmerový výkres a spôsob upevnenia konkrétneho kusu. Za monitorom ponechajte priestor pre konektory a ohyb káblov.

Krytie a prevádzkové podmienky

Predná strana IP65

Stupeň krytia IP65 platí pre prednú stranu pri správnej inštalácii. Zadný kryt, konektory a káblové spoje si vyžadujú ochranu podľa podmienok inštalácie.

Ilustračný pohľad na prednú stranu série; stupeň krytia IP65 platí pri správnej inštalácii
Ilustračný pohľad na prednú stranu série; stupeň krytia IP65 platí pri správnej inštalácii

Prevádzková teplota: −20 až +60 °C. Skladovacia teplota: −30 až +80 °C. Relatívna vlhkosť 10-95 % pri 40 °C, bez kondenzácie.

Podrobné fotografie

Predná plocha, kryt, konektory a balenie

Fotografie znázorňujú konkrétne vyhotovenie aj ilustratívne pohľady na konštrukciu tejto série. Umiestnenie konektorov a obsah príslušenstva potvrdíme pre objednaný kus.

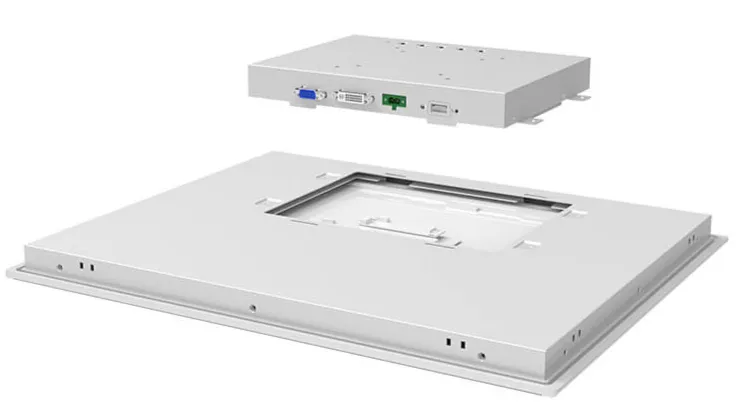

Ilustračný pohľad na zadný kryt a konštrukciu monitorov tejto série
Ilustračný pohľad na zadný kryt a konštrukciu monitorov tejto série
Pohľad na monitor z prednej strany
Pohľad na monitor z prednej strany
Obsah dodávky a príslušenstvo

Káble, montáž a napájanie

Súčasťou dodávky sú obrazový a USB kábel, napájacia svorkovnica a montážne diely podľa vyhotovenia. Presný obsah a dĺžku káblov potvrdíme v ponuke.

Napájací adaptér, dlhšie káble, digitálny obrazový kábel a držiak VESA riešime podľa objednávky. Nepovažujte ich za automatickú súčasť dodávky.

Praktické otázky

Pred objednaním

Stačí monitor pripojiť obrazovým káblom?

Na obraz použite jeden vstup (HDMI + VGA). Na dotykové ovládanie pripojte s počítačom aj USB a monitor napájajte 12-24 V DC.

Beží vizualizačný softvér priamo v monitore?

Nie. Ide o samostatný monitor. Aplikácie a operačný systém bežia na pripojenom počítači alebo inom zdroji obrazu.

Ako pripraviť dotykové ovládanie?

Systém Windows podporuje desať súčasných dotykov. Pre dané prostredie a aplikáciu overíme kompatibilitu s Linuxom, Windows 11, ovládačmi a konkrétnymi dotykovými funkciami.

Platí stupeň krytia IP65 pre celý monitor?

Stupeň krytia IP65 platí pre prednú stranu pri správnej inštalácii. Zadné konektory a káblové spoje musia byť chránené v závislosti od podmienok inštalácie.

Je možné použiť držiak alebo výrez z existujúceho monitora?

Porovnajte celkové rozmery, hĺbku, výrez, rozstup VESA a spôsob upevnenia konkrétnej revízie. Samotná zhodná uhlopriečka nestačí.

Je súčasťou balenia napájací adaptér a digitálny obrazový kábel?

Adaptér, digitálny obrazový kábel a držiak potvrdíme podľa ponuky. Vyberieme ich podľa pripojeného počítača a požadovanej montáže.

Je možné predĺžiť záruku?

Základná záruka je 2 roky. Na požiadanie ponúkneme predĺženie až na 4 roky. Podmienky a cenu potvrdíme v ponuke.

Dodávky a technická podpora NODKA

Prečo si objednať u FOXONu

Sme distribútorom spoločnosti NODKA pre Českú republiku, Slovensko a Maďarsko.
Pomôžeme vám s výberom monitora, jeho pripojením k vášmu počítaču a správnou inštaláciou.

Výber podľa použitia

Prejdeme si rozlíšenie, typ dotyku, prostredie a požiadavky na obsluhu. Overíme pripojenie ku konkrétnemu počítaču.

Monitory a náhradné diely na sklade

Monitory a súčiastky máme na sklade. Dostupnosť konkrétneho modelu a požadovaného počtu kusov potvrdíme pred zadávaním objednávky.

Od jedného kusu až po sériu

Dodávame jeden monitor pre konkrétne pracovisko, ako aj väčšie série pre výrobcov strojov a integrátorov. Dohodneme termíny a následné dodávky.

Montáž a príslušenstvo

Vyberieme držiak, napájanie a kabeláž. Požiadavky na rámček, farbu alebo vlastné logo preveríme pre konkrétny projekt.

Monitor aj priemyselný počítač

K monitoru vyberieme vhodný počítač. Konfiguráciu pamäte RAM, SSD, operačného systému a prípadnú predinštaláciu softvéru riešime na tomto pripojenom počítači.

Technická podpora

Poradíme vám s pripojením obrazu a dotykového ovládania, ovládačov a uvedením do prevádzky. Rozsah podpory prispôsobíme konkrétnej aplikácii.

Základná záruka je 2 roky. Na požiadanie ponúkneme predĺženie až na 4 roky. Podmienky a cenu potvrdíme v ponuke.

ČR · SR · HUDistribúcia NODKA
Od jedného kusuaž po veľké série
Pripojenie a montážKáble, držiak a napájanie
Dokumentácia a ovládače

Technický list PANEL5000-C173-L

V záložke Na stiahnutie nájdete technický list modelu alebo série vrátane rozmerového výkresu. Ovládač dotyku vyberieme podľa revízie radiča a operačného systému pripojeného počítača.

Otvoriť súbory na stiahnutie

Porovnanie dotykových monitorov

Vyberte rozlíšenie a pomer strán pre svoju vizualizáciu, požadovaný obrazový vstup a typ dotyku. Výrez pred vyhotovením otvoru potvrďte podľa presnej revízie monitora.

ModelDisplejRozlíšenie / pomer stránDotykovýJasObrazové vstupyVýrez (š × v)
PANEL5000-A122-TUH12,1″1024 × 768 / 4:3Rezistívny300 cd/m²DVI + VGA304 × 230 mm
PANEL5000-A152-TU15″1024 × 768 / 4:3Rezistívny450 cd/m²DVI + VGA376 × 300 mm
PANEL5000-A172-TU17″1280 × 1024 / 5:4Rezistívny250 cd/m²DVI + VGA411 × 325 mm
PANEL5000-A192-TU19″1280 × 1024 / 5:4Rezistívny250 cd/m²DVI + VGA443 × 352 mm
PANEL5000-A2152-TU21,5″1920 × 1080 / 16:9Rezistívny250 cd/m²DVI + VGAPotvrdíme podľa výkresu revízie
PANEL5000-C1563-L15,6″1366 × 768 / 16:9Kapacitný multi-touch400 cd/m²HDMI + VGA387 × 240 mm
PANEL5000-C2153W-L21,5″1920 × 1080 / 16:9Kapacitný multi-touch250 cd/m²HDMI + VGA533 × 325 mm
PANEL5000-C173-L17″1280 × 1024 / 5:4Kapacitný multi-touch250 cd/m²HDMI + VGA411 × 325 mm
PANEL5000-C2152W-L21,5″1920 × 1080 / 16:9Kapacitný multi-touch250 cd/m²DVI-D + VGA533 × 325 mm
PANEL5000-C193-L19″1280 × 1024 / 5:4Kapacitný multi-touch250 cd/m²HDMI + VGA442 × 351 mm
PANEL5000-C123-LH12,1″1024 × 768 / 4:3Kapacitný multi-touch350 cd/m²HDMI + VGA304 × 230 mm
PANEL5000-C122W-L12,1″1280 × 800 / 16:10Kapacitný multi-touch400 cd/m²DVI-D + VGA310 × 221 mm
PANEL5000-C1853W-L18,5″1366 × 768 / 16:9Kapacitný multi-touch250 cd/m²HDMI + VGA463 × 287 mm
PANEL5000-C153-L15″1024 × 768 / 4:3Kapacitný multi-touch350 cd/m²HDMI + VGA354 × 278 mm

Model C2152W používa rozhrania DVI-D a VGA, model C2153W rozhrania HDMI a VGA. Pre dotykové ovládanie je u oboch modelov potrebné samostatné USB pripojenie. Označenia L a LH pri modeloch C1563 a C1853 označujú rôzne vyhotovenia displeja; v prehľade sú ponúkané verzie L.

Pripojenie monitora k počítaču

ObrázokPC → HDMI, DVI alebo VGA podľa monitora → obrazovka
DotykovýPC ↔ samostatný kábel USB ↔ ovládač dotykovej obrazovky
NapájanieVhodný zdroj 12–24 V DC → monitor

Monitor zobrazuje aplikáciu bežiacu na pripojenom PC. Obrazový kábel neprenáša dotykové príkazy; napájací zdroj, káble a ovládač vyberieme podľa konkrétnej konfigurácie.

PANEL5000-C173-L

Technické vlastnosti

Parametre samostatného monitora. Video, dotykový displej a napájanie majú vlastné pripojenia. Pre montáž a príslušenstvo je rozhodujúca konkrétna dodávaná revízia.

Displej
ModelPANEL5000-C173-L
Úhlopriečka / technológia LCD17″ TFT LCD, pomer strán 5:4
Rozlíšenie1280 × 1024
Aktívna plocha (š × v)338 × 270 mm
Jas250 cd/m²
Kontrast1000:1
Farby16,7 milióna
Uhly pohľadu85° / 85° / 80° / 80° (vľavo / vpravo / hore / dole)
PodsvietenieLED
MTBF LCD30 000 h; štatistický parameter, nie záručná doba
Nastavenie obrazuOSD menu a tlačidlá na zadnej strane, nastavenie jasu a kontrastu
Dotyk a pripojenie
Dotyková vrstvaKapacitný, s podporou viacerých dotykov
Dotykové pripojenieUSB 2.0 typu B, samostatný kábel k počítaču
Video vstupyHDMI + VGA
Optická priepustnosť>87 %
Počet dotykovAž 10 súčasných dotykov v systéme Windows; funkcie závisia od systému, ovládačov a aplikácií
Tvrdosť povrchu7H
Podporované dotykové systémyWindows 7 / 8 / 10 a Linux; konkrétny ovládač, Windows 11 a rozsah funkcií viacdotykového ovládania overíme pre danú zostavu
Napájanie a mechanické vyhotovenie
Vstupné napätie12-24 V DC
Príkon12 W
Celkové rozmery (š × v × h)428 × 342 × 47 mm
Montážny výrez (š × v)411 × 325 mm
Čistá hmotnosť4,34 kg
MontážDo panelu alebo VESA; držiak a rozstup overíme podľa revízie
Predné vyhotovenieZliatina hliníka a horčíka, zadný kryt SGCC
Obsah dodávkyObrazový a USB kábel, napájacie svorkovnice a montážne diely podľa vyhotovenia; presný obsah potvrdíme v ponuke
Voliteľné príslušenstvoNapájací adaptér, dlhšie káble, digitálny obrazový kábel a držiak VESA podľa ponuky
Prostredie a podpora
KrytieIP65 na prednej strane pri správnej inštalácii; zadná časť nespĺňa požiadavky IP65
Prevádzková teplota−20 až +60 °C
Skladovacia teplota−30 až +80 °C
Relatívna vlhkosť10-95 % pri 40 °C, bez kondenzácie
Odolnosť proti vibráciám a nárazomParametre a skúšobné podmienky potvrdíme pre konkrétnu revíziu a montáž
Záruka FOXON2 roky, možnosť plateného predĺženia až na 4 roky
EMCCE / FCC Class B
