Redundancy Add-on pro OPC Router
Redundancy Add-on pro OPC Router
OPC Router je modulární systém, který se skládá ze základního modulu, plug-in modulů a případně add-on modulů. Plug-in moduly si vybíráte podle toho, odkud a kam potřebujete data přesouvat. Add-on moduly slouží k rozšíření funkcionalit OPC Routeru. Pro instalaci na jeden počítač potřebujete základní modul (Basic) a alespoň jeden plug-in modul. Navíc je třeba zakoupit balíček podpory na první rok (update & podpora). Po uplynutí nebo v průběhu prvního roku si můžete dokoupit podporu na další roky.
Redundancy Add-on

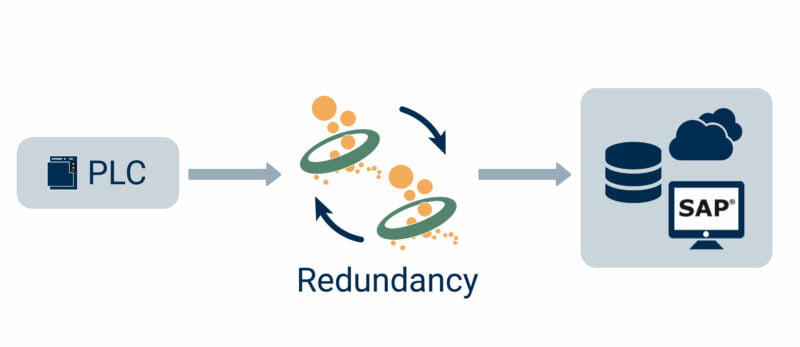

Tento add-on se hodí pro aplikace, kde je kladen požadavek na vysokou dostupnost. Jednoduše nainstalujete do sítě, na různé počítače nebo servery, dva OPC Routery a ty se navzájem postarají o to, aby v případě výpadku jednoho z nich nedošlo ke ztrátě datového toku.

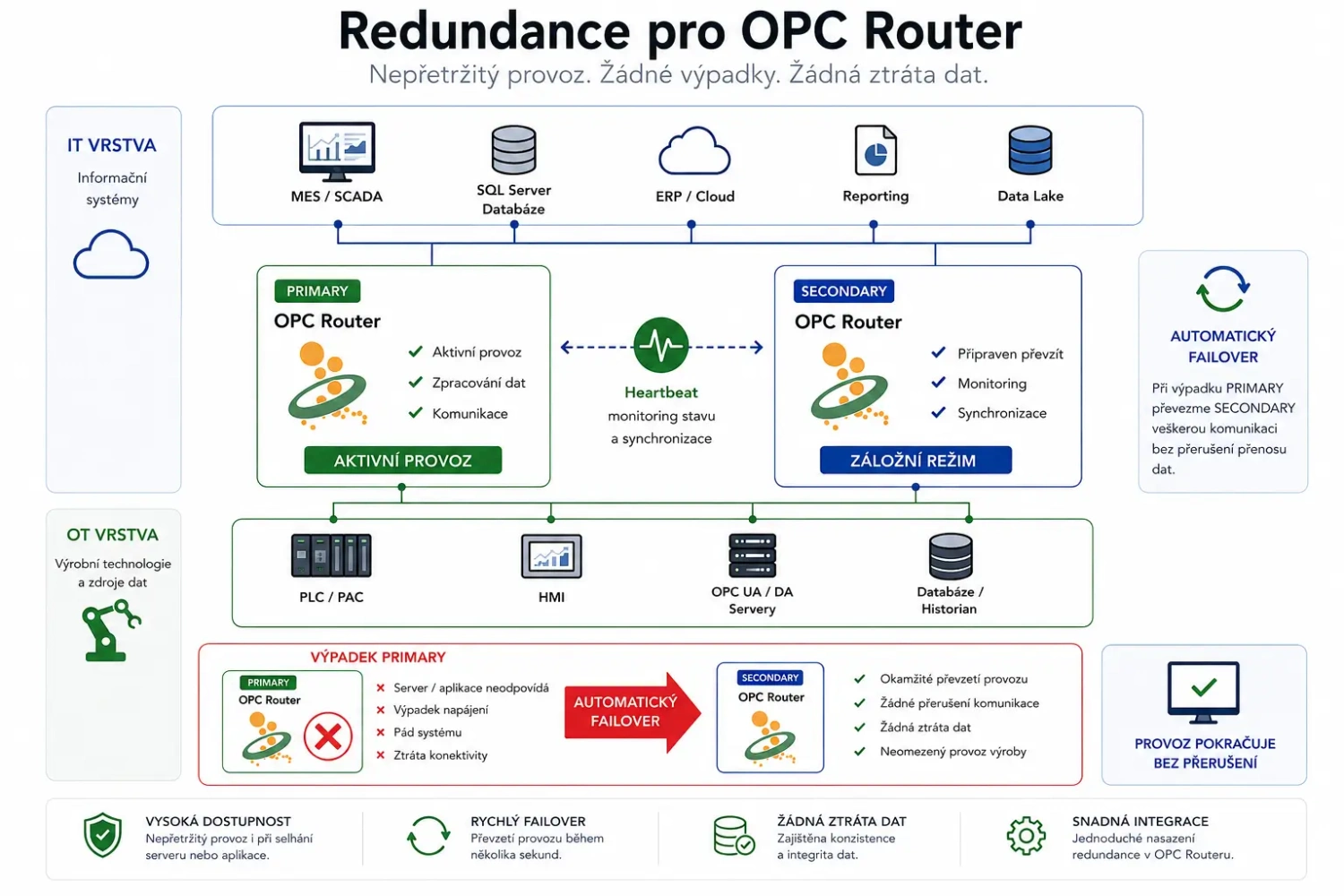

Za normálním stavu, kdy primární OPC Router funguje bez poruchy, sekundární OPC Router pouze monitoruje jeho stav. V případě, že primární OPC Router vyhlásí poruchu, ten sekundární automaticky přebírá jeho veškeré úkoly. Aplikace díky tomu funguje dál bez výpadku.
Zároveň sekundární OPC Router, který nyní plní veškeré úkoly, neustále sleduje dostupnost toho primárního. V případě, že zjistí, že je dostupný a připravený si opět veškeré úkoly převzít zpět, tak mu je sekundární OPC Router přenechá.
Systémové požadavky
Výkon počítače
OPC Router je serverová aplikace a je potřeba, aby běžela na vhodně vybaveném hardwaru. Doporučujeme použít minimálně tyto komponenty:
- vícejádrový procesor,
- minimálně 4 GB RAM,
- místo na pevném disku (s technologií RAID 5).
Operační systém
Doporučujeme používat operační systémy Microsoft Windows Server (viz níže). Pro testovací účely lze také použít klientské operační systémy (64 bitů).
- Windows Server 2008 x64
- Windows Server 2008 R2 x64
- Windows Server 2012 x64
- Windows Server 2012 R2 x64
- Windows Server 2016 x64
- Windows Server 2019 x64
- Windows 7 x64
- Windows 8 x64
- Windows 8.1 x64
- Windows 10 x64
- Windows 10 IoT x64
Dostupné OPC servery
OPC servery v OPC Routeru slouží pro připojení řídicích systémů a jiných zařízení po OPC UA, OPC DA 4.0, nebo OPC XML.
Pro připojení OPC serveru je potřeba zakoupit licenci Module OPC.
Dostupné databázové servery
Databázové servery je potřeba nainstalovat separátně, nejsou součásti instalace OPC Routeru. OPC Router podporuje následující databázové sytémy:
- MS SQL
- Oracle
- MySQL
- MS Access
- XML
- databáze přístupné po ODBC
SAP-Plug in
SAP Plug-in podporuje SAP systémy verze 4.0b a vyšší. Pro funkčnost je potřeba mít nainstalovaný tzv. SAP Log-on pad na serveru, kde běží OPC Router.
SAP Plug-in je licencovaný a není součásti Basic licence.
Jak číst data ze SAP R3 přes rozhraní RFC do OPC UA Serveru KEPServerEX
Video návod konfigurace programu OPC Router, kde si do OPC Routeru připojíme ERP systém SAP R3 přes rozhraní RFC a získaná data zapíšeme přes OPC UA do OPC Serveru KEPServerEx. Ukázka je v anglickém jazyce.
Jak číst čárové kódy a ukládat je do databáze přes OPC Router
Video návod konfigurace programu OPC Router, kde si do OPC Routeru připojíme Android čtečku čárových kódů a načtená data budeme ukládat do databáze MS SQL, včetně časových značek.
Jak matematicky upravit OPC UA data přes OPC Router a výsledek zapsat do OPC Serveru
Video konfigurace OPC Routeru, kde vyčítáme OPC UA data z OPC serveru KEPServerEx, v OPC Router vytvoříme matikou novou hodnotu a tu zapíšeme zpět přes OPC UA do OPC UA Serveru KEPServerEx.
Jak propojit dva OPC UA Servery přes OPC Router
Video návod konfigurace programu OPC Router, kde navzájem propojíme data mezi dvěma OPC UA Servery. Jedním OPC UA Serverem je program OPC Server KEPServerEX a druhým OPC UA Serverem je průmyslový router Ewon Flexy 205.
Jak ukládat OPC UA data ze SIMATIC S7-1500 do databáze MS SQL přes OPC Router
Video konfigurace OPC Routeru, kde vyčítáme OPC UA data z PLC SIMATIC S7-1500, v OPC Routeru se připojíme na databázi MS SQL, nastavíme spouštěče pro ukládání OPC UA data a spustíme archivaci.
Jak ukládat OPC UA do databáze MS SQL přes OPC Router
Video konfigurace OPC Routeru, kde vyčítáme OPC UA data z OPC Serveru KEPServerEX, v OPC Routeru se připojíme na databázi MS SQL, nastavíme spouštěče pro ukládání OPC UA data a spustíme archivaci.
Jak tvořit Email alarmy nad OPC UA přes OPC Router
Video návod konfigurace programu OPC Router, kde vyčítáme OPC UA data z OPC Serveru KEPServerEX, v programu OPC Router nastavíme hraniční stavy těchto hodnot a při jejich překročení odešle OPC Router email upozornění na definované email adresy.
