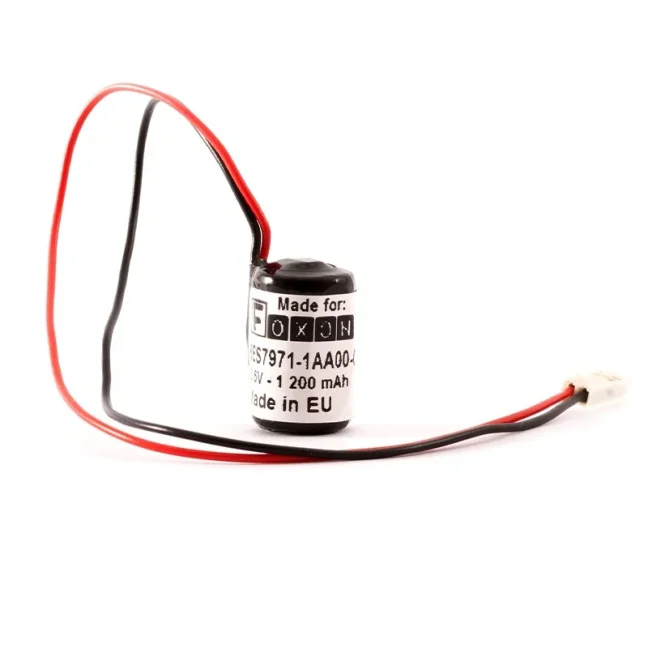

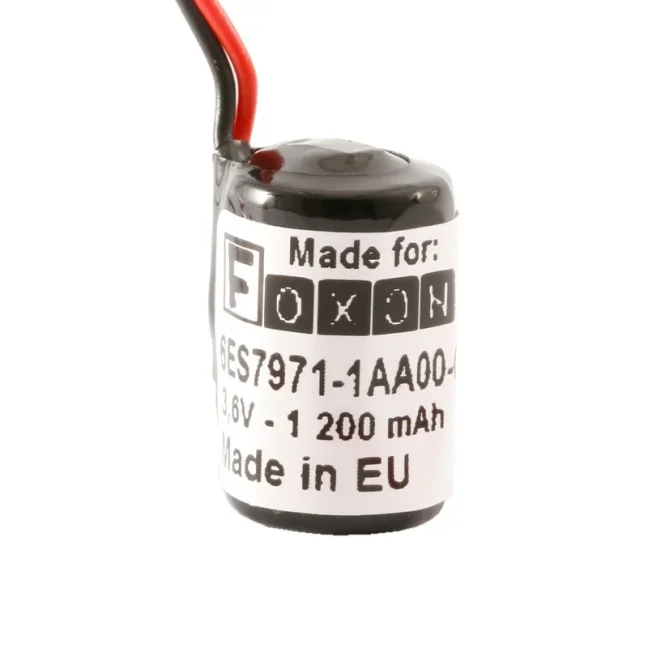

Baterie 6ES7971-1AA00-0AA0 pro SIMATIC S7-300, CPU 313, 314, 315
Záložní lithiová baterie pro starší PLC SIEMENS SIMATIC S7-300 (CPU 313, 314, 315) s bateriovým zálohováním a SIMATIC S5-90U. Napětí 3,6 V; kapacita 1 200 mAh; rozměry 14,5 × 24,8 mm. Více
Kód: 6ES7971-1AA00-0AA0
Záložní lithiová baterie pro starší PLC SIEMENS SIMATIC S7-300 (CPU 313, 314, 315) s bateriovým zálohováním a SIMATIC S5-90U. Napětí 3,6 V; kapacita 1 200 mAh; rozměry 14,5 × 24,8 mm. Více
Kód: 6ES7971-1AA00-0AA0
6ES7971-1AA00-0AA0 – záložní baterie pro SIMATIC S7-300
Kompatibilní záložní lithiová baterie pod označením 6ES7971-1AA00-0AA0 slouží pro vybraná starší zařízení SIMATIC. Nabízené provedení má konektor a kapacitu 1 200 mAh.
Potřebujete ověřit správné provedení?
Pošlete fotografii baterie, konektoru a štítku zařízení. Potvrdíme dostupnost a termín dodání.
Použití baterie
Používá se u odpovídajících starších CPU SIMATIC S7-300 a S5-90U s bateriovým zálohováním. Novější CPU S7-300 s paměťovou kartou MMC baterii často nevyžadují; rozhoduje přesný typ CPU.
Technické parametry
| Označení náhrady | 6ES7971-1AA00-0AA0 |
|---|---|
| Další označení | W79084-L1003-B1 |
| Napětí | 3,6 V |
| Kapacita nabízené sestavy | 1 200 mAh |
| Rozměry nabízené sestavy | 14,5 × 24,8 mm |
| Chemický systém | Li-SOCl₂; nenabíjecí |
| Použité články | Sonnenschein SL750 (SL-750) nebo SAFT LS14250 |
Provedení a výběr náhrady
Porovnejte konektor, polaritu a prostor pro baterii. Parametry kompatibilní sestavy nejsou specifikací originálního dílu Siemens; originální objednací číslo slouží k identifikaci hledané náhrady.
Obsah dodávky

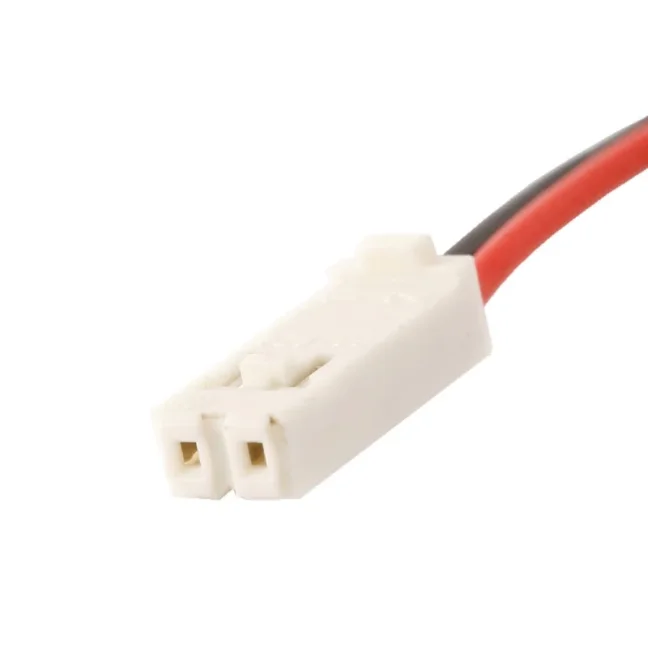

Jedna kompatibilní baterie s kabely a konektorem.
Časté dotazy k záložním bateriím PLC
K čemu slouží záložní baterie v PLC?
U bateriově zálohovaných PLC udržuje při vypnutém hlavním napájení obsah vybraných paměťových oblastí RAM. Podle konstrukce CPU jde o program, aktuální hodnoty dat nebo chod hodin reálného času. Rozsah zálohování určuje konkrétní CPU a její konfigurace. Baterie nenapájí běžný chod PLC ani jeho vstupy a výstupy.
Potřebuje záložní baterii každé PLC?
Ne. Některé CPU uchovávají program a vybraná data bez výměnné baterie. Rozhoduje paměťová koncepce a přesné objednací číslo CPU, nikoli pouze název řady. Před objednáním zkontrolujte dokumentaci a bateriový prostor konkrétního zařízení.
Jak často se doporučuje výměna baterie?
U příslušných starších bateriově zálohovaných CPU SIMATIC S7-300 je doporučená preventivní výměna záložní baterie jednou ročně. U jiných PLC dodržujte interval stanovený pro konkrétní CPU. Životnost ovlivňuje odběr zálohovaných obvodů, doba bez hlavního napájení, teplota a stáří baterie. Evidujte datum instalace a výměnu zahrňte do plánu údržby; nečekejte pouze na hlášení poruchy baterie.
Jak poznám slabou nebo vadnou baterii?
U příslušných starších CPU SIMATIC S7-300 indikuje problém se záložní baterií kontrolka BATF. Příčinou je také chybějící baterie nebo problém s připojením. Stav posuďte podle signalizace a diagnostiky konkrétní CPU. BATF neudává zbývající dobu zálohování. Nejprve zajistěte zálohu dat a závadu řešte před plánovaným vypnutím napájení.
Co se stane, když vybitou baterii nevyměním?
Při současné ztrátě hlavního napájení hrozí ztráta obsahu paměťových oblastí závislých na baterii nebo zastavení hodin reálného času. Podle CPU a použité paměti se ztratí program, aktuální hodnoty dat nebo jejich část. Obsah nevolatilní paměti se pouhým vybitím baterie nevymaže. Ztráta aktuálních dat přesto zkomplikuje opětovné spuštění stroje.
Jak baterii ovlivňuje zima a nízká teplota?
U lithiových článků s poklesem teploty roste vnitřní odpor a při odběru klesá napětí i využitelná kapacita. Rozhoduje skutečná teplota baterie uvnitř zařízení. Chlad proto omezuje rezervu zálohování, zejména u starší baterie. Dodržujte současně teplotní limity článku, celé bateriové sestavy a PLC; široký rozsah samotného článku neznamená stejnou odolnost celého zařízení.
Zkracuje vysoká teplota životnost baterie?
Ano. U lithiových záložních článků vysoká teplota zrychluje samovybíjení a ovlivňuje jejich schopnost dodávat potřebný proud. Při plánování údržby zohledněte teplotu v rozvaděči i podmínky skladování náhradních baterií. Jmenovitá kapacita měřená při pokojové teplotě není zárukou stejné životnosti v horkém rozvaděči.
Mění se baterie při zapnutém, nebo vypnutém PLC?
U příslušných starších bateriově zálohovaných CPU SIMATIC S7-300 musí při výměně zůstat napájení CPU zapnuté, jinak hrozí ztráta dat v interní paměti. Zapnuté napájení není totéž co režim RUN. Režim CPU a stav stroje při zásahu určuje servisní postup. U jiných PLC ověřte vlastní postup výměny; pravidlo nelze přenést na všechna zařízení.
Co zkontrolovat před výměnou a po ní?
Před výměnou ověřte dostupnost použitelné zálohy programu a potřebných dat, označení nové baterie, konektor a polaritu. Zaznamenejte diagnostický stav a připravte zásah podle servisního postupu zařízení. Po výměně zkontrolujte signalizaci baterie, diagnostiku a požadovaný stav CPU. Pokud se zálohují hodiny nebo provozní hodnoty, ověřte i je. Do evidence údržby zapište datum a typ instalované baterie.
Stačí pro výběr náhrady stejné napětí?
Ne. Porovnejte také chemický systém, rozměry, kapacitu požadovanou pro dané zařízení, konektor, zapojení vodičů a polaritu. Shodný konektor s jiným zapojením není vhodná náhrada. Baterii s kabelovým připojením nenahrazujte volným článkem bez ověření celého provedení.
Určím zbývající životnost změřením napětí?
Samotné napětí naprázdno neurčí zbývající kapacitu. U článků Li-SOCl₂ se napětí po velkou část vybíjení mění jen málo; výsledek ovlivňuje i teplota a zatížení. Pro posouzení stavu používejte diagnostiku zařízení a postup výrobce baterie. Měření naprázdno nenahrazuje preventivní výměnu.
Jak skladovat náhradní primární lithiovou baterii?
Uchovávejte ji v obalu, v suchu a chladu podle podmínek výrobce. Chraňte konektor a vývody před zkratem a sledujte označení i stáří baterie. Primární lithiová baterie není nabíjecí: nepřipojujte ji k nabíječce, nezkratujte ji a nepájejte přímo na tělo článku. Potřebné vývody musí mít odpovídající hotové provedení.
