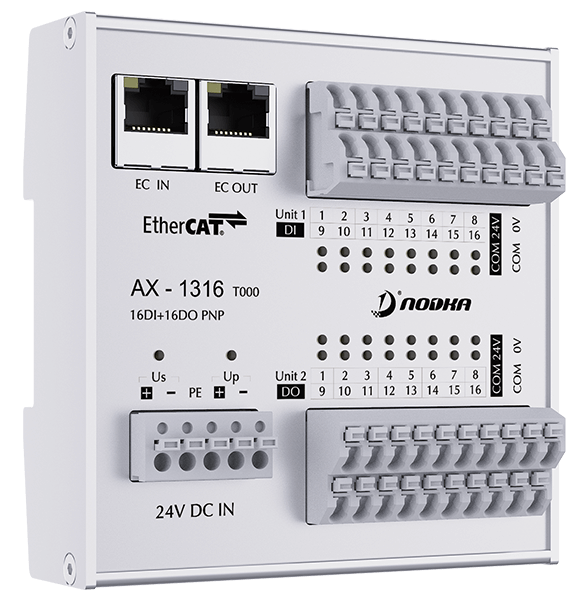

16xDI 3ms / 16xDO, PNP 24VDC, EtherCAT IO modul
- 16x digitální vstup, PNP, 24VDC, filtr 3ms
- 16x digitální výstup, PNP, 24VDC, 0,5A
- Odolné pouzdro z hliníkové slitiny
- Vysoce spolehlivé pružinové svorky
- Nezávislé napájení signálů a zařízení
- Montáž na lištu DIN
Počet vstupů | 16x digital |
Nominální napětí vstupů | 24VDC(-15%/20%) |
Typ vstupního signálu | PNP |
Napětí signálu “0” | -3V..+5V |
Napětí signálu “1” | 11V..30V |
Vstupní proud | Typicky 3mA |
Vstupní filtr | Typicky 3ms |
Počet výstupů | 16x digital |
Typ výstupního signálu | PNP |
Výstupní proud na kanál | Max. 0.5A (odolný proti zkratu) |
Ochrana proti zpětnému napětí | Ano |
Časy sepnutí | TON: typicky15μs; TOFF : typicky 300μs |
Distribuované hodiny | - |
Spotřeba proudu modulu | Typicky 100mA |
Elektrické oddělení | 500V |
Rozsah pracovních teplot | -25°C .. +60°C |
Rozsah skladovacích teplot | -40°C .. +85°C |
Relativní vlhkost | 95%, no condensation |

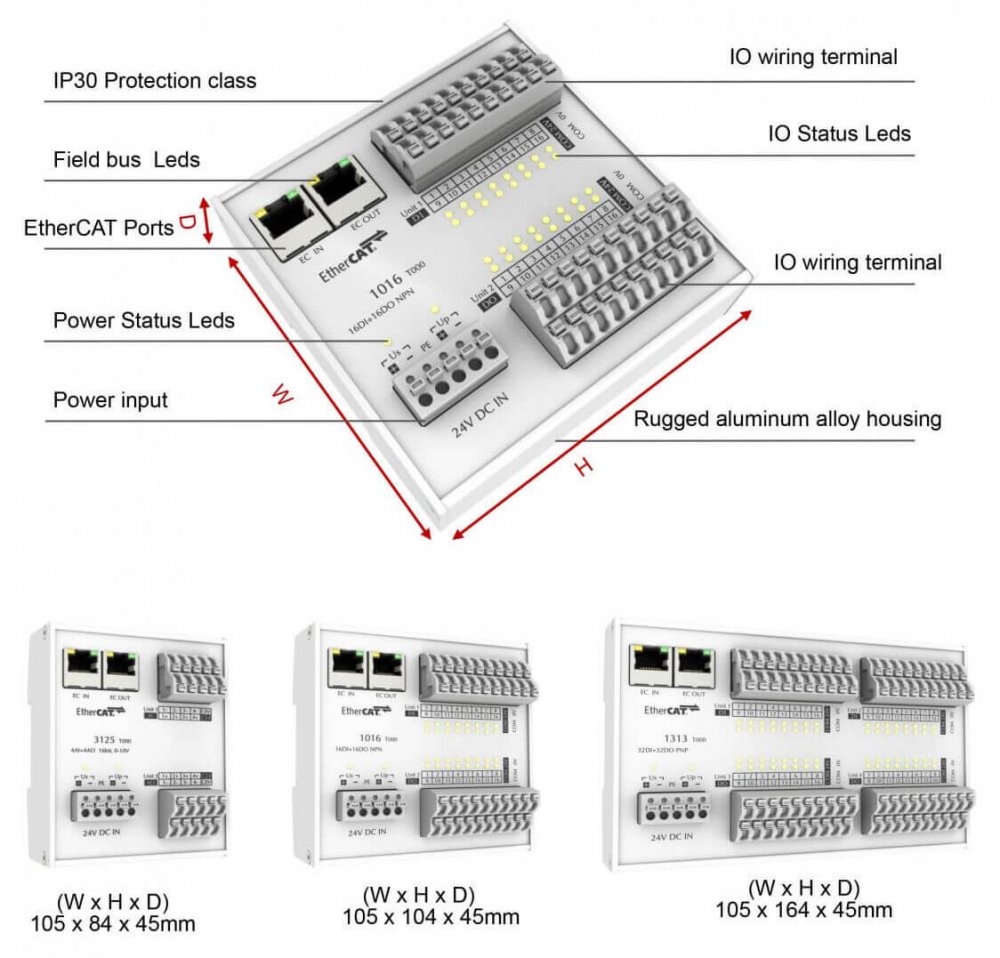

Rozměry (Š x V x H) | 105mm x 104mm x 45mm |
Hmotnost | 300 g |
Montáž | DIN lišta |
Certifiakce | CE |
Krytí | IP30 |
