SIEMENS 6GK1905-6AA00 - manuelles, voreingestelltes Werkzeug zur Vorbereitung von PROFIBUS-FastConnect-Kabeln. Abisolierlänge je nach Stecker, austauschbare Messerkassetten 6GK1905-6AB00. More

Code: 6GK1905-6AA00

ab 78 EUR Exkl. MwSt. (92,82 EUR Inkl. MwSt.)
Insgesamt auf Lager: 12 Stk. FOXON 12 Stk.
Variant does not exist
Stk.

Rezervace termínu

Angebot anfordern
SIEMENS

SIEMENS 6GK1905-6AA00 - manuelles, voreingestelltes Werkzeug zur Vorbereitung von PROFIBUS-FastConnect-Kabeln. Abisolierlänge je nach Stecker, austauschbare Messerkassetten 6GK1905-6AB00. More

Code: 6GK1905-6AA00

Verkauf des Teils 2

Condition Code Garantie Verfügbarkeit Lieferung
Express?
Price Exkl. MwSt.
Neu in versiegelter Verpackung (NC) 6GK1905-6AA00 NC 12/24 Monate Bei FOXON auf Lager 6 Stk.
78 EUR
Neu in versiegelter Verpackung (N) 6GK1905-6AA00 N 12/24 Monate Bei FOXON auf Lager 6 Stk.
78 EUR
SIEMENS6GK1905-6AA00
SIEMENS 6GK1905-6AA00 - Abisolierwerkzeug

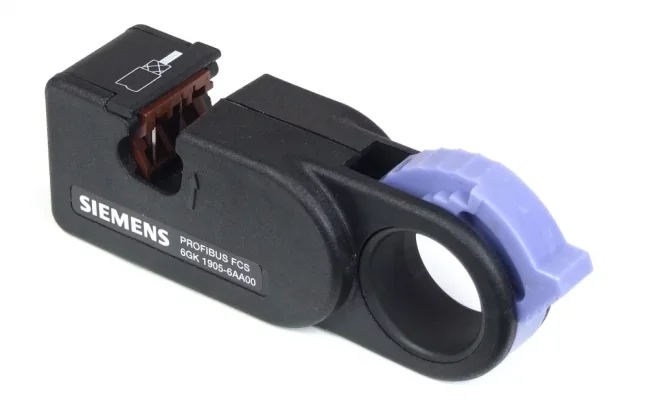

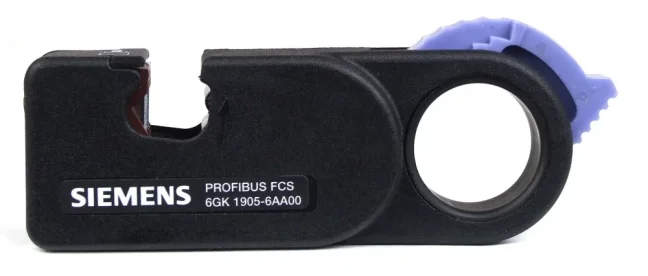

PB FastConnect Stripping Tool

Installation von PROFIBUS-DP-Netzwerken

PROFIBUS FastConnect-Abisolierwerkzeug

Vorbereitung des Kabels für die Montage des Steckers

Das SIEMENS 6GK1905-6AA00 PB FastConnect-Abisolierwerkzeug ist ein voreingestelltes Handwerkzeug zur schnellen Vorbereitung von PROFIBUS-FastConnect-Kabeln. Es hilft dabei, das Kabelende je nach Art des anzuschließenden Steckers wiederholt vorzubereiten, und verhindert unnötige Beschädigungen der Abschirmung beim manuellen Schneiden.

6GK1905-6AA00PROFIBUS FastConnect

Teilen Sie uns bitte den Kabeltyp und den Steckertyp mit. Wir prüfen dann die geeignete Vorgehensweise bei der Vorbereitung sowie das erforderliche Zubehör.

PROFIBUS FCFür FastConnect-Kabel
HandwerkzeugVoreingestellte Kabelkonfektionierung
Je nach SteckerAuswahl der Abisolierlänge
Wechselkassetten6GK1905-6AB00
Praktische Anwendung

Einsatz bei der Montage und Wartung des Netzes

Dieses Werkzeug können Sie sowohl bei der Installation neuer Netzwerke als auch beim Austausch von Steckverbindern in bestehenden Verkabelungen verwenden. Wählen Sie die Länge des Schnitts entsprechend dem jeweiligen Steckverbinder und dessen Montageanleitung. Die geeignete Schnittlänge hängt auch von der Kabelkonstruktion ab.

Auswahl des Kabels

Kompatibilität mit FastConnect-Kabeln

Das Werkzeug ist für PROFIBUS-FastConnect-Kabel vorgesehen. Bei dem Standardkabel von Siemens 6XV1830-0EU10 ist die FastConnect-Ausführung bestätigt. LAPP 2170222 ist kein FastConnect-Kabel; der Durchmesser von 8 mm allein bestätigt daher nicht die Eignung für dieses Werkzeug. Bei anderen Kabeln überprüfen Sie bitte zunächst deren Aufbau und die zugelassene Abisoliermethode.

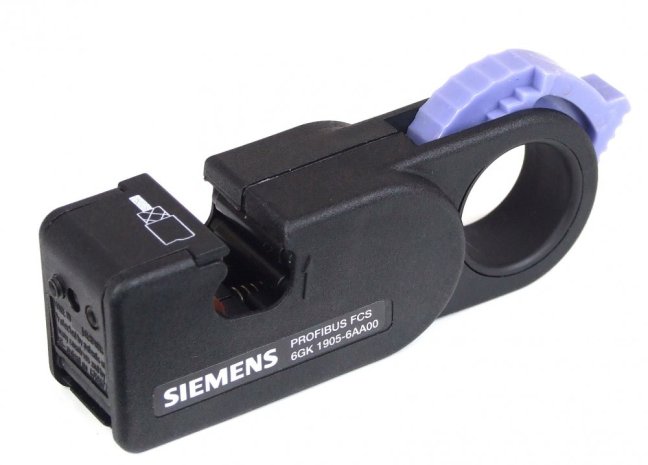

SIEMENS 6GK1905-6AA00 - Abisolierwerkzeug - Detail 2
SIEMENS 6GK1905-6AA00 - Produktdetails
Montageanleitung

Anpassung des Kabels an den jeweiligen Stecker

Wählen Sie die Längenmarkierung für den jeweiligen Stecker aus, führen Sie das Kabel ein und befolgen Sie die Montageanleitung. Überprüfen Sie nach dem Abisolieren, ob die Adern unbeschädigt sind, die Abschirmung die richtige Länge hat und der Schnitt sauber ist. Schneiden Sie das beschädigte Ende ab und bereiten Sie es erneut vor; stecken Sie es nicht in den Stecker.

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

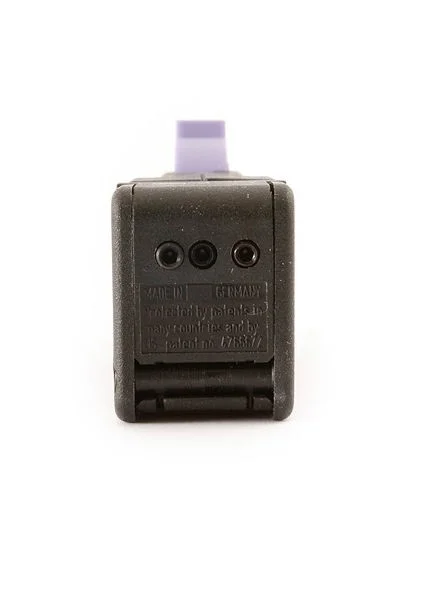

SIEMENS 6GK1905-6AA00 - Abisolierwerkzeug - Detail 3
SIEMENS 6GK1905-6AA00 - Produktdetails

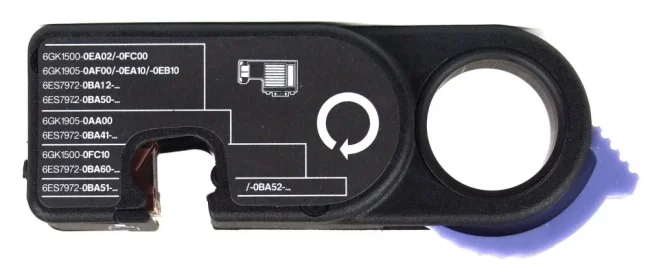

SIEMENS 6GK1905-6AA00 - Abisolierwerkzeug - Detail 4
SIEMENS 6GK1905-6AA00 - Produktdetails
Wartung des Werkzeugs

Messerkassette und Schnittkontrolle

Wenn der Schnitt unregelmäßig ist oder das Werkzeug das Kabel beschädigt, überprüfen Sie den Zustand der Messerkassette und ob das richtige Kabel ausgewählt wurde. Ersatzkassetten für dieses Werkzeug haben die Bestellnummer 6GK1905-6AB00; die Originalverpackung enthält 5 Kassetten. Das Werkzeug und die Ersatzkassetten sind separate Artikel.

SIEMENS 6GK1905-6AA00 - Abisolierwerkzeug - Detail 5
SIEMENS 6GK1905-6AA00 - Produktdetails
SIEMENS 6GK1905-6AA00 - Abisolierwerkzeug - Detail 6
SIEMENS 6GK1905-6AA00 - Produktdetails
SIEMENS / PB FastConnect Stripping Tool

Technische Daten 6GK1905-6AA00

HerstellerSIEMENS
Bestellnummer6GK1905-6AA00
ReiheSIMATIC NET / PROFIBUS FastConnect
TypenbezeichnungPB FastConnect Stripping Tool
BestimmungAbisolieren und Vorbereiten von PROFIBUS-FastConnect-Kabeln
AusführungManuell, voreingestellt
Auswahl der LängeJe nach Steckertyp und der dazugehörigen Montageanleitung
Ersatz-Messerkassetten6GK1905-6AB00
Verpackung der Ersatzkassetten5 Stück, Einzelartikel
Netto-Kataloggewicht65 g
VerkaufseinheitStück
LieferumfangWerkzeug; das Zubehör bestätigen wir entsprechend dem Angebot und der jeweiligen Variante
Lieferumfang

Werkzeug und zugehöriges Zubehör

Wir liefern das Abisolierwerkzeug 6GK1905-6AA00 in der ausgewählten, angebotenen Variante. Den genauen Zustand, die Verpackung und das mitgelieferte Zubehör bestätigen wir im Angebot. Kabel, Stecker und Ersatzkassetten wählen wir als separate Artikel aus.

Praktische Fragen

Auswahl und richtige Anwendung

Für welche Kabel ist das Gerät vorgesehen?

Das Werkzeug ist für PROFIBUS-FastConnect-Kabel vorgesehen. Bei dem Standardkabel von Siemens 6XV1830-0EU10 ist die FastConnect-Ausführung bestätigt. LAPP 2170222 ist kein FastConnect-Kabel; der Durchmesser von 8 mm allein bestätigt daher nicht die Eignung für dieses Werkzeug. Bei anderen Kabeln überprüfen Sie bitte zunächst deren Aufbau und die zugelassene Abisoliermethode.

Kann das Werkzeug LAPP 2170222 abisolieren?

Das Werkzeug ist für PROFIBUS-FastConnect-Kabel vorgesehen. Bei dem Standardkabel von Siemens 6XV1830-0EU10 ist die FastConnect-Ausführung bestätigt. LAPP 2170222 ist kein FastConnect-Kabel; der Durchmesser von 8 mm allein bestätigt daher nicht die Eignung für dieses Werkzeug. Bei anderen Kabeln überprüfen Sie bitte zunächst deren Aufbau und die zugelassene Abisoliermethode.

Wie bestimmt man die Länge des abisolierten Abschnitts?

Wählen Sie die Längenmarkierung für den jeweiligen Stecker aus, führen Sie das Kabel ein und befolgen Sie die Montageanleitung. Überprüfen Sie nach dem Abisolieren, ob die Adern unbeschädigt sind, die Abschirmung die richtige Länge hat und der Schnitt sauber ist. Schneiden Sie das beschädigte Ende ab und bereiten Sie es erneut vor; stecken Sie es nicht in den Stecker.

Ist die Vorbereitungslänge für alle Steckverbinder gleich?

Nein. Steckverbinder unterscheiden sich im Aufbau und in der vorgeschriebenen Vorbereitungslänge des Kabels. Verwenden Sie die Längenmarkierung und das Verfahren für den jeweiligen Stecker. Leiten Sie die Länge nicht allein aus dem Kabeldurchmesser ab.

Können abgenutzte Messer ausgetauscht werden?

Wenn der Schnitt unregelmäßig ist oder das Werkzeug das Kabel beschädigt, überprüfen Sie den Zustand der Messerkassette und ob das richtige Kabel ausgewählt wurde. Ersatzkassetten für dieses Werkzeug haben die Bestellnummer 6GK1905-6AB00; die Originalverpackung enthält 5 Kassetten. Das Werkzeug und die Ersatzkassetten sind separate Artikel.

PROFIBUS-Technischer Support

Warum bei FOXON bestellen?

Wir helfen Ihnen bei der Auswahl der Verkabelung und des Zubehörs entsprechend Ihrer konkreten PROFIBUS-Installation. Senden Sie uns bitte den Verlegungsplan, die Gerätebezeichnungen und eine Beschreibung der Umgebung.

Auswahl für eine bestimmte Strecke

Wir prüfen die Verlegeart, Bewegung, Temperatur und Anforderungen der konkreten Installation.

Kabel und Steckverbinder

Wir prüfen die Kompatibilität der Leiter, der Abschirmung, der Abmessungen und der Montageart.

Vorbereitung der Verkabelung

Wir helfen Ihnen dabei, das richtige Werkzeug und die richtige Vorgehensweise für den jeweiligen Stecker auszuwählen.

PROFIBUS-Diagnose

Wir helfen bei der Messung von Signal und Busabschluss sowie bei der Suche nach Ursachen von Kommunikationsausfällen.

Technischer Support in Tschechien

Wir besprechen Topologie, Umgebung und Kabelwechsel unter Berücksichtigung der Betriebsbedingungen der Maschine.

Lieferbestätigung

Vor der Bestellung bestätigen wir die Ausführung, die Menge und den Liefertermin.

Korrekte VerkabelungVerlegung, Führung und Aufbau des Kabels
Montage von SteckverbindernVorbereitung, Abschirmung und Abschluss
NetzwerkmessungSignal und Kommunikationsqualität
Dokumentation

Technische Datenblätter und Montageunterlagen

Auf der Registerkarte „Downloads“ finden Sie das aktuell verfügbare Datenblatt für die genaue Bestellnummer 6GK1905-6AA00. Dort stehen Ihnen Datenblätter in EN, DE und ES sowie das PROFIBUS-Steckerhandbuch und der Siemens-Leitfaden zur Kabelauswahl zur Verfügung.

Dateien zum Herunterladen öffnen
