SIEMENS 6XV1830-0EU10 - Standard-PROFIBUS-DP-Kabel für die feste Verlegung, 2 Adern, PVC, doppelte Abschirmung, FastConnect, Durchmesser 8 mm. Verkauf pro Meter, Mindestabnahme 10 m. More

Code: 6XV1830-0EU10

2 EUR Exkl. MwSt. (2,38 EUR Inkl. MwSt.)
Auf Lager
m
(971 m Auf Lager)

Rezervace termínu

Angebot anfordern
SIEMENS

SIEMENS 6XV1830-0EU10 - Standard-PROFIBUS-DP-Kabel für die feste Verlegung, 2 Adern, PVC, doppelte Abschirmung, FastConnect, Durchmesser 8 mm. Verkauf pro Meter, Mindestabnahme 10 m. More

Code: 6XV1830-0EU10

SIEMENS6XV1830-0EU10
SIEMENS 6XV1830-0EU10 - PROFIBUS-DP-Kabel

PROFIBUS FC Standard Cable GP

Installation von PROFIBUS-DP-Netzwerken

Standard-PROFIBUS-DP-Kabel für die feste Verlegung

FastConnect · PVC · Festverlegung

Das SIEMENS 6XV1830-0EU10 PROFIBUS FC Standard Cable GP ist ein abgeschirmtes zweiadriges Kabel für die feste Verlegung in PROFIBUS-DP-Netzwerken. Die FastConnect-Konstruktion erleichtert die Vorbereitung der Kabelenden für die Montage der Steckverbinder. Der violette PVC-Mantel sowie der rote und der grüne Leiter entsprechen der üblichen PROFIBUS-Verkabelung.

6XV1830-0EU10PVC · FastConnect

Teilen Sie uns bitte die gewünschte Länge und die Art der Kabelverlegung mit. Wir überprüfen die korrekte Ausführung sowie die Stecker.

Feste InstallationPROFIBUS FastConnect
8 mmAußendurchmesser des Kabels
PVC-MantelDoppelte Abschirmung
Ab 10 mVerkauf als Meterware
Praktische Anwendung

Einsatz bei der Montage und Wartung des Netzes

Das Kabel ist für stationäre PROFIBUS-DP-Leitungen in Industrieanlagen vorgesehen. Wählen Sie für regelmäßige Bewegungen in einer Energiekette eine geeignete Schleppleitung. Der zulässige Radius bei wiederholter Biegung allein bestätigt keine Lebensdauer bei dauernder zyklischer Bewegung.

Bestellung eines Kabels

Verkauf pro Meter ab einer Länge von 10 m

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

Die Siemens-Bestellnummer bezeichnet eine Ausführung mit einer Länge von 1000 m. FOXON liefert dieses Kabel als Meterware; die im Online-Shop bestellte Menge gibt die Länge in Metern an.

Materialien

Kabelaufbau und doppelte Abschirmung

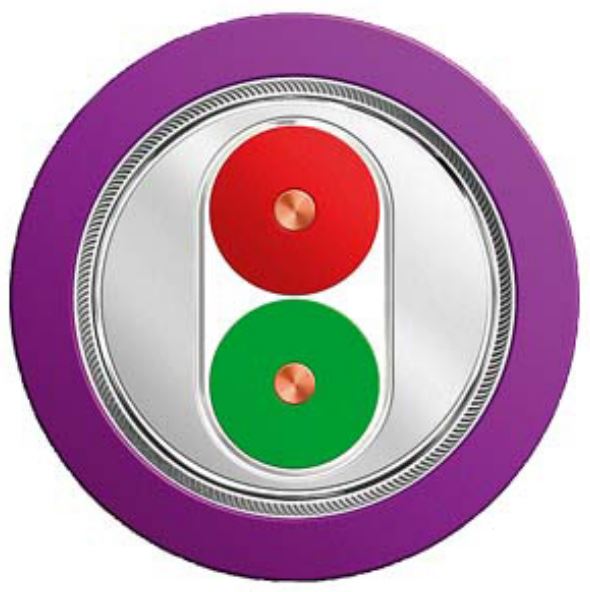

Das Kabel hat 2 Leiter mit einem Leiterdurchmesser von 0,65 mm. Die Abschirmung besteht aus überlappender aluminiumkaschierter Folie und einem Geflecht aus verzinntem Kupfer. Innen- und Außenmantel bestehen aus PVC. Das Kabel ist nicht halogenfrei.

SIEMENS 6XV1830-0EU10 - PROFIBUS-DP-Kabel - Detail 2
SIEMENS 6XV1830-0EU10 - Produktdetails
Installationsvorschlag

Biegeradius und Betriebsbedingungen

Der minimal zulässige Biegeradius beträgt 37,5 mm bei einmaliger Biegung und 75 mm bei wiederholter Biegung. Die maximale Zugkraft beträgt 100 N. Der Betriebsbereich liegt zwischen -40 und +75 °C. Das Kabel darf beim Verlegen nicht gequetscht, geknickt oder in der Abschirmung beschädigt werden.

Die Ölbeständigkeit wird durch die Prüfung gemäß IEC 60811-2-1 definiert: 4 Stunden bei 70 °C. Die Beständigkeit gegen Wasser und Fette ist eingeschränkt; bitte prüfen Sie die Eignung bei dauerhafter Einwirkung eines bestimmten Mediums.

FastConnect und Verbindung

Vorbereitung der Enden und Montage der Steckverbinder

Dieses Kabel verfügt über eine FastConnect-Konstruktion. Zur Konfektionierung können Sie das Siemens-Werkzeug 6GK1905-6AA00 sowie die für den jeweiligen Stecker geltende Vorgehensweise verwenden. Übertragen Sie die Abisolierlänge und die Einstellungen nicht automatisch auf andere Stecker.

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

PROFIBUS-Topologie

Leitungslänge und Segmentabschluss

Die Länge jedes Segments wird durch die Übertragungsgeschwindigkeit, die Kabelparameter, die Steckverbinder und die Topologie bestimmt. Eine Länge von 1000 m bedeutet nicht, dass diese Länge bei jeder beliebigen Geschwindigkeit genutzt werden kann. Wählen Sie zur Verlängerung des Netzwerks und zur Aufteilung in weitere elektrische Segmente einen geeigneten Repeater oder ProfiHub aus.

Ein Segment ist ein Abschnitt des Netzwerks, in dem das gleiche elektrische Signal anliegt. Jedes metallische PROFIBUS-DP-Segment muss an beiden Enden ordnungsgemäß mit einem eingeschalteten und mit Spannung versorgten Abschlusswiderstand abgeschlossen sein. Maßgeblich sind die physikalischen Enden der Kabelstrecke, nicht die niedrigste und höchste Geräteadresse.

SIEMENS / PROFIBUS FC Standard Cable GP

Technische Daten 6XV1830-0EU10

HerstellerSIEMENS
Bestellnummer6XV1830-0EU10
TypenbezeichnungPROFIBUS FC Standard Cable GP
VerwendungFeste Installation von PROFIBUS DP
Anzahl der Adern / Paare2 Adern / 1 Paar
LeiterKupfer, Durchmesser des Innenleiters 0,65 mm
Farbkennzeichnung der LeiterRot / Grün
Außendurchmesser8 mm ±0,4 mm
AußenhüllePVC, violett
AbschirmungAluminiumfolie und Geflecht aus verzinntem Kupfer
HalogenfreiNein
FastConnectJa
Nennimpedanz150 Ω im Frequenzbereich von 3 bis 20 MHz
Kapazität28,5 pF/m bei 1 kHz
Schleifenwiderstand, Maximum110 mΩ/m
Dämpfung bei 4 MHz, Maximum2,2 dB / 100 m
Dämpfung bei 16 MHz, Maximum4,2 dB / 100 m
Mindestbiegeradius37,5 mm einmalig; 75 mm wiederholt
Betriebstemperatur-40 bis +75 °C
Maximale Zugkraft100 N
Gewicht pro Länge78 kg/km
FlammwidrigkeitIEC 60332-3-24, Kategorie C
VerkaufseinheitMeter
Mindestabnahme bei FOXON10 m
Praktische Fragen

Auswahl und richtige Anwendung

Ist dieses Kabel für eine Energiekette vorgesehen?

Das Kabel ist für stationäre PROFIBUS-DP-Leitungen in Industrieanlagen vorgesehen. Wählen Sie für regelmäßige Bewegungen in einer Energiekette eine geeignete Schleppleitung. Der zulässige Radius bei wiederholter Biegung allein bestätigt keine Lebensdauer bei dauernder zyklischer Bewegung.

Wie bestelle ich die gewünschte Länge?

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

Ist das Kabel halogenfrei?

Das Kabel hat 2 Leiter mit einem Leiterdurchmesser von 0,65 mm. Die Abschirmung besteht aus überlappender aluminiumkaschierter Folie und einem Geflecht aus verzinntem Kupfer. Innen- und Außenmantel bestehen aus PVC. Das Kabel ist nicht halogenfrei.

Welchen Biegeradius sollte man einhalten?

Der minimal zulässige Biegeradius beträgt 37,5 mm bei einmaliger Biegung und 75 mm bei wiederholter Biegung. Die maximale Zugkraft beträgt 100 N. Der Betriebsbereich liegt zwischen -40 und +75 °C. Das Kabel darf beim Verlegen nicht gequetscht, geknickt oder in der Abschirmung beschädigt werden.

Kann das Abisolierwerkzeug FastConnect verwendet werden?

Dieses Kabel verfügt über eine FastConnect-Konstruktion. Zur Konfektionierung können Sie das Siemens-Werkzeug 6GK1905-6AA00 sowie die für den jeweiligen Stecker geltende Vorgehensweise verwenden. Übertragen Sie die Abisolierlänge und die Einstellungen nicht automatisch auf andere Stecker.

PROFIBUS-Technischer Support

Warum bei FOXON bestellen?

Wir helfen Ihnen bei der Auswahl der Verkabelung und des Zubehörs entsprechend Ihrer konkreten PROFIBUS-Installation. Senden Sie uns bitte den Verlegungsplan, die Gerätebezeichnungen und eine Beschreibung der Umgebung.

Auswahl für eine bestimmte Strecke

Wir prüfen die Verlegeart, Bewegung, Temperatur und Anforderungen der konkreten Installation.

Kabel und Steckverbinder

Wir prüfen die Kompatibilität der Leiter, der Abschirmung, der Abmessungen und der Montageart.

Vorbereitung der Verkabelung

Wir helfen Ihnen dabei, das richtige Werkzeug und die richtige Vorgehensweise für den jeweiligen Stecker auszuwählen.

PROFIBUS-Diagnose

Wir helfen bei der Messung von Signal und Busabschluss sowie bei der Suche nach Ursachen von Kommunikationsausfällen.

Technischer Support in Tschechien

Wir besprechen Topologie, Umgebung und Kabelwechsel unter Berücksichtigung der Betriebsbedingungen der Maschine.

Lieferbestätigung

Vor der Bestellung bestätigen wir die Ausführung, die Menge und den Liefertermin.

Korrekte VerkabelungVerlegung, Führung und Aufbau des Kabels
Montage von SteckverbindernVorbereitung, Abschirmung und Abschluss
NetzwerkmessungSignal und Kommunikationsqualität
Dokumentation

Technische Datenblätter und Montageunterlagen

Auf der Registerkarte „Downloads“ finden Sie das aktuell verfügbare Datenblatt für die genaue Bestellnummer 6XV1830-0EU10. Dort stehen Ihnen Datenblätter in EN, DE und ES sowie das PROFIBUS-Steckerhandbuch und der Siemens-Leitfaden zur Kabelauswahl zur Verfügung.

Dateien zum Herunterladen öffnen
SIEMENS

Technische Daten 6XV1830-0EU10

PROFIBUS FC Standard Cable GP

Identifizierung und Konstruktion

HerstellerSIEMENS
Bestellnummer6XV1830-0EU10
TypenbezeichnungPROFIBUS FC Standard Cable GP
VerwendungFeste Installation von PROFIBUS DP
Anzahl der Adern / Paare2 Adern / 1 Paar
LeiterKupfer, Durchmesser des Innenleiters 0,65 mm
Farbkennzeichnung der LeiterRot / Grün
Außendurchmesser8 mm ±0,4 mm
AußenhüllePVC, violett
AbschirmungAluminiumfolie und Geflecht aus verzinntem Kupfer
HalogenfreiNein
FastConnectJa

Elektrische Parameter

Nennimpedanz150 Ω im Frequenzbereich von 3 bis 20 MHz
Kapazität28,5 pF/m bei 1 kHz
Schleifenwiderstand, Maximum110 mΩ/m
Dämpfung bei 4 MHz, Maximum2,2 dB / 100 m
Dämpfung bei 16 MHz, Maximum4,2 dB / 100 m

Mechanische und betriebliche Daten

Mindestbiegeradius37,5 mm einmalig; 75 mm wiederholt
Betriebstemperatur-40 bis +75 °C
Maximale Zugkraft100 N
Gewicht pro Länge78 kg/km
FlammwidrigkeitIEC 60332-3-24, Kategorie C
VerkaufseinheitMeter
Mindestabnahme bei FOXON10 m
Montage

Kompatibilität und Vorbereitung

Dieses Kabel verfügt über eine FastConnect-Konstruktion. Zur Konfektionierung können Sie das Siemens-Werkzeug 6GK1905-6AA00 sowie die für den jeweiligen Stecker geltende Vorgehensweise verwenden. Übertragen Sie die Abisolierlänge und die Einstellungen nicht automatisch auf andere Stecker.

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

Installationsvorschlag

Verwendung und Lieferung

Das Kabel ist für stationäre PROFIBUS-DP-Leitungen in Industrieanlagen vorgesehen. Wählen Sie für regelmäßige Bewegungen in einer Energiekette eine geeignete Schleppleitung. Der zulässige Radius bei wiederholter Biegung allein bestätigt keine Lebensdauer bei dauernder zyklischer Bewegung.

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

FAQ - 6XV1830-0EU10

Auswahl der geeigneten Ausführung

Ist dieses Kabel für eine Energiekette vorgesehen?

Das Kabel ist für stationäre PROFIBUS-DP-Leitungen in Industrieanlagen vorgesehen. Wählen Sie für regelmäßige Bewegungen in einer Energiekette eine geeignete Schleppleitung. Der zulässige Radius bei wiederholter Biegung allein bestätigt keine Lebensdauer bei dauernder zyklischer Bewegung.

Wie bestelle ich die gewünschte Länge?

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

Ist das Kabel halogenfrei?

Das Kabel hat 2 Leiter mit einem Leiterdurchmesser von 0,65 mm. Die Abschirmung besteht aus überlappender aluminiumkaschierter Folie und einem Geflecht aus verzinntem Kupfer. Innen- und Außenmantel bestehen aus PVC. Das Kabel ist nicht halogenfrei.

Installation

Montage und Verwendung

Welchen Biegeradius sollte man einhalten?

Der minimal zulässige Biegeradius beträgt 37,5 mm bei einmaliger Biegung und 75 mm bei wiederholter Biegung. Die maximale Zugkraft beträgt 100 N. Der Betriebsbereich liegt zwischen -40 und +75 °C. Das Kabel darf beim Verlegen nicht gequetscht, geknickt oder in der Abschirmung beschädigt werden.

Kann das Abisolierwerkzeug FastConnect verwendet werden?

Dieses Kabel verfügt über eine FastConnect-Konstruktion. Zur Konfektionierung können Sie das Siemens-Werkzeug 6GK1905-6AA00 sowie die für den jeweiligen Stecker geltende Vorgehensweise verwenden. Übertragen Sie die Abisolierlänge und die Einstellungen nicht automatisch auf andere Stecker.

Wie lang darf ein Segment sein?

Die Länge jedes Segments wird durch die Übertragungsgeschwindigkeit, die Kabelparameter, die Steckverbinder und die Topologie bestimmt. Eine Länge von 1000 m bedeutet nicht, dass diese Länge bei jeder beliebigen Geschwindigkeit genutzt werden kann. Wählen Sie zur Verlängerung des Netzwerks und zur Aufteilung in weitere elektrische Segmente einen geeigneten Repeater oder ProfiHub aus.

Wie werden der rote und der grüne Draht angeschlossen?

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

Wartung

Betrieb und technische Beratung

Wie schließt man ein PROFIBUS-Segment ab?

Ein Segment ist ein Abschnitt des Netzwerks, in dem das gleiche elektrische Signal anliegt. Jedes metallische PROFIBUS-DP-Segment muss an beiden Enden ordnungsgemäß mit einem eingeschalteten und mit Spannung versorgten Abschlusswiderstand abgeschlossen sein. Maßgeblich sind die physikalischen Enden der Kabelstrecke, nicht die niedrigste und höchste Geräteadresse.

Ist die Impedanz von 150 Ω der Wert des Abschlusswiderstands?

Nein. 150 Ω ist die Nennimpedanz des Kabels in einem festgelegten Frequenzbereich. Der PROFIBUS-Abschluss besteht aus einem gespeisten Widerstandsnetzwerk gemäß der Schnittstellenauslegung. Ersetzen Sie dieses nicht durch einen einzelnen 150-Ω-Widerstand.

Wird das neue Kabel alle Netzwerkausfälle beseitigen?

Ein neues Kabel hilft bei beschädigten oder ungeeigneten Leitungen. Eine zuverlässige Kommunikation erfordert jedoch die richtigen Steckverbinder, stromversorgte Endstücke, Abschirmung und Topologie. Überprüfen Sie die Ursache von Ausfällen durch eine Messung der gesamten Strecke.
