LAPP 2170222 - PROFIBUS-DP-Schleppkabel, 1 Paar 0,25 mm² / AWG 24, PUR, halogenfrei, doppelt abgeschirmt, Durchmesser 8 mm. Kein FastConnect. Verkauf pro Meter, Mindestabnahme 10 m. More

Code: 2170222

4 EUR Exkl. MwSt. (4,76 EUR Inkl. MwSt.)
Auf Lager
m
(330 m Auf Lager)

Rezervace termínu

Angebot anfordern
LAPPGROUP

LAPP 2170222 - PROFIBUS-DP-Schleppkabel, 1 Paar 0,25 mm² / AWG 24, PUR, halogenfrei, doppelt abgeschirmt, Durchmesser 8 mm. Kein FastConnect. Verkauf pro Meter, Mindestabnahme 10 m. More

Code: 2170222

LAPP2170222
LAPP 2170222 - PROFIBUS-DP-Kabel

UNITRONIC® BUS PB FD P 1X2X0,64

Installation von PROFIBUS-DP-Netzwerken

PROFIBUS-DP-Schleppleitung

PUR · halogenfrei · bewegliche Anwendungen

LAPP 2170222 UNITRONIC® BUS PB FD P ist ein abgeschirmtes Datenkabel für bewegliche PROFIBUS-DP-Anwendungen, Energiekette und häufig bewegte Maschinenteile. Es verfügt über 1 Paar Kupferleiter mit 0,25 mm² (AWG 24), eine doppelte Abschirmung und einen halogenfreien, öl- und abriebfesten PUR-Mantel.

2170222PUR

Teilen Sie uns bitte die gewünschte Länge und die Art der Kabelverlegung mit. Wir überprüfen die korrekte Ausführung sowie die Stecker.

Flexibler EinsatzEnergieketten
8 mmAußendurchmesser des Kabels
Halogenfreies PURDoppelte Abschirmung
Ab 10 mVerkauf als Meterware
Praktische Anwendung

Einsatz bei der Montage und Wartung des Netzes

Das Kabel eignet sich für Energieketten und wiederholt bewegte Maschinenteile. Bei der Auslegung sind Biegeradius, Temperatur, Geschwindigkeit, Beschleunigung und Verfahrweg zu beachten. Torsionsanwendungen sind auf die für Kabelschleifen in Windkraftanlagen typischen Betriebsarten beschränkt. Dies ist keine allgemeine Freigabe für beliebige Roboterbewegungen.

Bestellung eines Kabels

Verkauf pro Meter ab einer Länge von 10 m

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

Wir liefern das Kabel ohne montierte Stecker. Die Länge, die Verpackungsart und die Verfügbarkeit der jeweiligen Menge bestätigen wir im Angebot.

Materialien

Kabelaufbau und doppelte Abschirmung

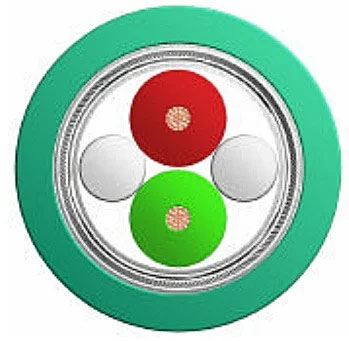

Ein Paar roter und grüner Adern wird durch eine Aluminiumfolie und ein Geflecht aus verzinntem Kupfer geschützt. Der PUR-Mantel ist halogenfrei, mineralölbeständig und abriebfest. Das Kabel ist gemäß IEC 60332-1-2 flammausbreitungshemmend. Es handelt sich nicht um ein Stromkabel.

LAPP 2170222 - PROFIBUS-DP-Kabel - Detail 2
LAPP 2170222 - Produktdetails
Installationsvorschlag

Biegeradius und Betriebsbedingungen

Bei beweglichem Einsatz ist ein Mindestbiegeradius von 65 mm und ein Temperaturbereich von -30 bis +70 °C zu berücksichtigen. Verlegen Sie das Kabel in der Kette verdrehungsfrei, mit geeigneter Zugentlastung und mit Bewegungsspielraum. Die Anzahl der Biegezyklen hängt vom jeweiligen Betriebsmodus ab; der Wert des Mindestradius allein ist keine Garantie für die Lebensdauer. Lassen Sie bei einer Auslegung an dieser Biegeradiusgrenze die Eignung für die konkrete Anwendung vom Hersteller bestätigen.

Die Unterlagen für die Auslegung einer beweglichen Anwendung finden Sie ebenfalls unter den Dateien zum Herunterladen. Die in der Auswahltabelle angegebene ungefähre Lebensdauer gilt nur für die dort genannten Einsatzbedingungen.

FastConnect und Verbindung

Vorbereitung der Enden und Montage der Steckverbinder

LAPP 2170222 ist keine FastConnect-Ausführung. Wählen Sie für die Vorbereitung des Mantels und der Abschirmung ein Werkzeug und ein Verfahren, das für dessen Bauart geeignet ist. Das Siemens-Abisolierwerkzeug für PROFIBUS FastConnect kann nicht automatisch allein aufgrund des identischen Kabeldurchmessers empfohlen werden.

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

PROFIBUS-Topologie

Leitungslänge und Segmentabschluss

Legen Sie die Segmentlänge entsprechend der Netzwerkgeschwindigkeit, der Dämpfung des jeweiligen Kabels und der gesamten Topologie fest. Schleppkabel weisen andere elektrische Parameter auf als feste Standardkabel. Übernehmen Sie daher nicht automatisch die Tabelle mit den maximalen Längen eines anderen Kabeltyps. Nach der Anpassung des Netzwerks empfehlen wir, das Signal und die Kommunikation mit dem ProfiTrace2-Tester zu überprüfen.

Ein Segment ist ein Abschnitt des Netzwerks, in dem das gleiche elektrische Signal anliegt. Jedes metallische PROFIBUS-DP-Segment muss an beiden Enden ordnungsgemäß mit einem eingeschalteten und mit Spannung versorgten Abschlusswiderstand abgeschlossen sein. Maßgeblich sind die physikalischen Enden der Kabelstrecke, nicht die niedrigste und höchste Geräteadresse.

LAPP / UNITRONIC® BUS PB FD P 1X2X0,64

Technische Daten 2170222

HerstellerLAPP
Bestellnummer2170222
TypenbezeichnungUNITRONIC® BUS PB FD P 1X2X0,64
VerwendungBewegliche Anwendungen, Energiekette
Anzahl der Adern / Paare2 Adern / 1 Paar
LeiterKupfer, 0,25 mm² / AWG 24
Farbkennzeichnung der LeiterRot / Grün
Außendurchmesser8 mm
AußenhüllePUR, violett
AbschirmungAluminiumfolie und Geflecht aus verzinntem Kupfer
HalogenfreiJa
FastConnectNein
Nennimpedanz150 Ω im Frequenzbereich von 3 bis 20 MHz
KapazitätEtwa 32 nF/km bei 800 Hz zwischen den Leitern
Schleifenwiderstand, Maximum145 Ω/km
Dämpfung bei 4 MHz, Maximum2,5 dB / 100 m
Dämpfung bei 16 MHz, Maximum4,9 dB / 100 m
Mindestbiegeradius65 mm für bewegte Anwendungen
Betriebstemperatur-30 bis +70 °C bei Bewegung
Gewicht pro Länge64 kg/km
FlammwidrigkeitIEC 60332-1-2
VerkaufseinheitMeter
Mindestabnahme bei FOXON10 m
Praktische Fragen

Auswahl und richtige Anwendung

Ist dieses Kabel für eine Energiekette vorgesehen?

Das Kabel eignet sich für Energieketten und wiederholt bewegte Maschinenteile. Bei der Auslegung sind Biegeradius, Temperatur, Geschwindigkeit, Beschleunigung und Verfahrweg zu beachten. Torsionsanwendungen sind auf die für Kabelschleifen in Windkraftanlagen typischen Betriebsarten beschränkt. Dies ist keine allgemeine Freigabe für beliebige Roboterbewegungen.

Wie bestelle ich die gewünschte Länge?

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

Ist das Kabel halogenfrei?

Ein Paar roter und grüner Adern wird durch eine Aluminiumfolie und ein Geflecht aus verzinntem Kupfer geschützt. Der PUR-Mantel ist halogenfrei, mineralölbeständig und abriebfest. Das Kabel ist gemäß IEC 60332-1-2 flammausbreitungshemmend. Es handelt sich nicht um ein Stromkabel.

Welchen Biegeradius sollte man einhalten?

Bei beweglichem Einsatz ist ein Mindestbiegeradius von 65 mm und ein Temperaturbereich von -30 bis +70 °C zu berücksichtigen. Verlegen Sie das Kabel in der Kette verdrehungsfrei, mit geeigneter Zugentlastung und mit Bewegungsspielraum. Die Anzahl der Biegezyklen hängt vom jeweiligen Betriebsmodus ab; der Wert des Mindestradius allein ist keine Garantie für die Lebensdauer. Lassen Sie bei einer Auslegung an dieser Biegeradiusgrenze die Eignung für die konkrete Anwendung vom Hersteller bestätigen.

Kann das Abisolierwerkzeug FastConnect verwendet werden?

LAPP 2170222 ist keine FastConnect-Ausführung. Wählen Sie für die Vorbereitung des Mantels und der Abschirmung ein Werkzeug und ein Verfahren, das für dessen Bauart geeignet ist. Das Siemens-Abisolierwerkzeug für PROFIBUS FastConnect kann nicht automatisch allein aufgrund des identischen Kabeldurchmessers empfohlen werden.

PROFIBUS-Technischer Support

Warum bei FOXON bestellen?

Wir helfen Ihnen bei der Auswahl der Verkabelung und des Zubehörs entsprechend Ihrer konkreten PROFIBUS-Installation. Senden Sie uns bitte den Verlegungsplan, die Gerätebezeichnungen und eine Beschreibung der Umgebung.

Auswahl für eine bestimmte Strecke

Wir prüfen die Verlegeart, Bewegung, Temperatur und Anforderungen der konkreten Installation.

Kabel und Steckverbinder

Wir prüfen die Kompatibilität der Leiter, der Abschirmung, der Abmessungen und der Montageart.

Vorbereitung der Verkabelung

Wir helfen Ihnen dabei, das richtige Werkzeug und die richtige Vorgehensweise für den jeweiligen Stecker auszuwählen.

PROFIBUS-Diagnose

Wir helfen bei der Messung von Signal und Busabschluss sowie bei der Suche nach Ursachen von Kommunikationsausfällen.

Technischer Support in Tschechien

Wir besprechen Topologie, Umgebung und Kabelwechsel unter Berücksichtigung der Betriebsbedingungen der Maschine.

Lieferbestätigung

Vor der Bestellung bestätigen wir die Ausführung, die Menge und den Liefertermin.

Korrekte VerkabelungVerlegung, Führung und Aufbau des Kabels
Montage von SteckverbindernVorbereitung, Abschirmung und Abschluss
NetzwerkmessungSignal und Kommunikationsqualität
Dokumentation

Technische Datenblätter und Montageunterlagen

Auf der Registerkarte „Downloads“ finden Sie das aktuell verfügbare technische Datenblatt für die genaue Bestellnummer 2170222. Die ergänzte Auswahltabelle enthält die Bedingungen für die Bewertung der Biegezyklen in der Energiekette. Ebenfalls beigefügt ist die EU-Konformitätserklärung.

Dateien zum Herunterladen öffnen
LAPP

Technische Daten 2170222

UNITRONIC® BUS PB FD P 1X2X0,64

Identifizierung und Konstruktion

HerstellerLAPP
Bestellnummer2170222
TypenbezeichnungUNITRONIC® BUS PB FD P 1X2X0,64
VerwendungBewegliche Anwendungen, Energiekette
Anzahl der Adern / Paare2 Adern / 1 Paar
LeiterKupfer, 0,25 mm² / AWG 24
Farbkennzeichnung der LeiterRot / Grün
Außendurchmesser8 mm
AußenhüllePUR, violett
AbschirmungAluminiumfolie und Geflecht aus verzinntem Kupfer
HalogenfreiJa
FastConnectNein

Elektrische Parameter

Nennimpedanz150 Ω im Frequenzbereich von 3 bis 20 MHz
KapazitätEtwa 32 nF/km bei 800 Hz zwischen den Leitern
Schleifenwiderstand, Maximum145 Ω/km
Dämpfung bei 4 MHz, Maximum2,5 dB / 100 m
Dämpfung bei 16 MHz, Maximum4,9 dB / 100 m

Mechanische und betriebliche Daten

Mindestbiegeradius65 mm für bewegte Anwendungen
Betriebstemperatur-30 bis +70 °C bei Bewegung
Gewicht pro Länge64 kg/km
FlammwidrigkeitIEC 60332-1-2
VerkaufseinheitMeter
Mindestabnahme bei FOXON10 m
Montage

Kompatibilität und Vorbereitung

LAPP 2170222 ist keine FastConnect-Ausführung. Wählen Sie für die Vorbereitung des Mantels und der Abschirmung ein Werkzeug und ein Verfahren, das für dessen Bauart geeignet ist. Das Siemens-Abisolierwerkzeug für PROFIBUS FastConnect kann nicht automatisch allein aufgrund des identischen Kabeldurchmessers empfohlen werden.

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

Installationsvorschlag

Verwendung und Lieferung

Das Kabel eignet sich für Energieketten und wiederholt bewegte Maschinenteile. Bei der Auslegung sind Biegeradius, Temperatur, Geschwindigkeit, Beschleunigung und Verfahrweg zu beachten. Torsionsanwendungen sind auf die für Kabelschleifen in Windkraftanlagen typischen Betriebsarten beschränkt. Dies ist keine allgemeine Freigabe für beliebige Roboterbewegungen.

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

FAQ - 2170222

Auswahl der geeigneten Ausführung

Ist dieses Kabel für eine Energiekette vorgesehen?

Das Kabel eignet sich für Energieketten und wiederholt bewegte Maschinenteile. Bei der Auslegung sind Biegeradius, Temperatur, Geschwindigkeit, Beschleunigung und Verfahrweg zu beachten. Torsionsanwendungen sind auf die für Kabelschleifen in Windkraftanlagen typischen Betriebsarten beschränkt. Dies ist keine allgemeine Freigabe für beliebige Roboterbewegungen.

Wie bestelle ich die gewünschte Länge?

Wir verkaufen das Kabel meterweise und rollen es vom Meterware-Vorrat ab. Die Mindestabnahme beträgt 10 m. Geben Sie im Feld „Anzahl“ die gewünschte Länge in Metern ein, zum Beispiel 25 für eine Länge von 25 m. Die Verfügbarkeit und die Lieferart der jeweiligen Länge bestätigen wir Ihnen vor der Bestellung.

Ist das Kabel halogenfrei?

Ein Paar roter und grüner Adern wird durch eine Aluminiumfolie und ein Geflecht aus verzinntem Kupfer geschützt. Der PUR-Mantel ist halogenfrei, mineralölbeständig und abriebfest. Das Kabel ist gemäß IEC 60332-1-2 flammausbreitungshemmend. Es handelt sich nicht um ein Stromkabel.

Installation

Montage und Verwendung

Welchen Biegeradius sollte man einhalten?

Bei beweglichem Einsatz ist ein Mindestbiegeradius von 65 mm und ein Temperaturbereich von -30 bis +70 °C zu berücksichtigen. Verlegen Sie das Kabel in der Kette verdrehungsfrei, mit geeigneter Zugentlastung und mit Bewegungsspielraum. Die Anzahl der Biegezyklen hängt vom jeweiligen Betriebsmodus ab; der Wert des Mindestradius allein ist keine Garantie für die Lebensdauer. Lassen Sie bei einer Auslegung an dieser Biegeradiusgrenze die Eignung für die konkrete Anwendung vom Hersteller bestätigen.

Kann das Abisolierwerkzeug FastConnect verwendet werden?

LAPP 2170222 ist keine FastConnect-Ausführung. Wählen Sie für die Vorbereitung des Mantels und der Abschirmung ein Werkzeug und ein Verfahren, das für dessen Bauart geeignet ist. Das Siemens-Abisolierwerkzeug für PROFIBUS FastConnect kann nicht automatisch allein aufgrund des identischen Kabeldurchmessers empfohlen werden.

Wie lang darf ein Segment sein?

Legen Sie die Segmentlänge entsprechend der Netzwerkgeschwindigkeit, der Dämpfung des jeweiligen Kabels und der gesamten Topologie fest. Schleppkabel weisen andere elektrische Parameter auf als feste Standardkabel. Übernehmen Sie daher nicht automatisch die Tabelle mit den maximalen Längen eines anderen Kabeltyps. Nach der Anpassung des Netzwerks empfehlen wir, das Signal und die Kommunikation mit dem ProfiTrace2-Tester zu überprüfen.

Wie werden der rote und der grüne Draht angeschlossen?

Beachten Sie beim Anschließen die Abisolierlängen und die Art der Kontaktierung entsprechend dem gewählten Stecker. Bei einer üblichen PROFIBUS-DP-Verkabelung ist A der grüne Leiter und B der rote. Die Abschirmung muss einen ordnungsgemäßen Kontakt zum Stecker oder zum vorgesehenen Abschirmungselement haben. Überprüfen Sie nach der Montage die Verkabelung und die Netzwerkkommunikation.

Wartung

Betrieb und technische Beratung

Wie schließt man ein PROFIBUS-Segment ab?

Ein Segment ist ein Abschnitt des Netzwerks, in dem das gleiche elektrische Signal anliegt. Jedes metallische PROFIBUS-DP-Segment muss an beiden Enden ordnungsgemäß mit einem eingeschalteten und mit Spannung versorgten Abschlusswiderstand abgeschlossen sein. Maßgeblich sind die physikalischen Enden der Kabelstrecke, nicht die niedrigste und höchste Geräteadresse.

Ist die Impedanz von 150 Ω der Wert des Abschlusswiderstands?

Nein. 150 Ω ist die Nennimpedanz des Kabels in einem festgelegten Frequenzbereich. Der PROFIBUS-Abschluss besteht aus einem gespeisten Widerstandsnetzwerk gemäß der Schnittstellenauslegung. Ersetzen Sie dieses nicht durch einen einzelnen 150-Ω-Widerstand.

Wird das neue Kabel alle Netzwerkausfälle beseitigen?

Ein neues Kabel hilft bei beschädigten oder ungeeigneten Leitungen. Eine zuverlässige Kommunikation erfordert jedoch die richtigen Steckverbinder, stromversorgte Endstücke, Abschirmung und Topologie. Überprüfen Sie die Ursache von Ausfällen durch eine Messung der gesamten Strecke.
