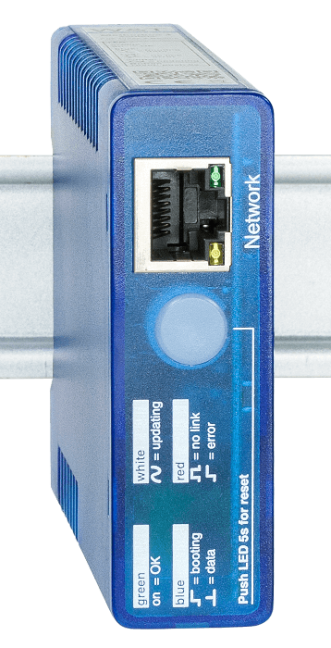

Web-IO Motherbox 3 - control, data collection and visualization from multiple Web-IO modules
With Motherbox you can archive measured data from Web-IO modules and Web-IO thermometers connected via Ethernet. For each module you set the storage interval to the internal database of the Motherbox device, available capacity 750MB. You can view the stored measurement data directly in the browser, via the SQL interface to migrate measurement data, or automatically export it via FTP. You can use Motherbox as a visualization server. With the integrated Site-Creator tool, it creates web visualization pages via drag & drop functionality. More
Code: 50504
With Motherbox you can archive measured data from Web-IO modules and Web-IO thermometers connected via Ethernet. For each module you set the storage interval to the internal database of the Motherbox device, available capacity 750MB. You can view the stored measurement data directly in the browser, via the SQL interface to migrate measurement data, or automatically export it via FTP. You can use Motherbox as a visualization server. With the integrated Site-Creator tool, it creates web visualization pages via drag & drop functionality. More
Code: 50504
Gemeinsamer Verlauf und Visualisierung für mehrere Web-IO-Geräte
Die W&T Motherbox 3 50504 sammelt Werte von Web-IO-Netzwerkgeräten in einer eigenen Datenbank. Sie ermöglicht die Erstellung gemeinsamer Übersichten, die Anzeige des Verlaufs im Browser sowie die Erstellung von Webseiten zur Visualisierung und Steuerung.
Möchten Sie das Produkt W&T 50504 auswählen oder bestellen?
Teilen Sie uns die gewünschte Stückzahl und die Anschlussbeschreibung mit. Wir prüfen die Verfügbarkeit sowie das passende Zubehör.
Verwendung
Sie können ihn zur Überwachung mehrerer W&T-Temperaturmessgeräte und E/A-Module nutzen. Messprofile fassen Werte aus verschiedenen Geräten zusammen und erstellen eine Übersicht nach einer bestimmten Technologie oder einem bestimmten Betriebszustand.
Technische Daten W&T 50504
| Netzwerkschnittstelle | 10/100BaseT mit automatischer Erkennung/Auto-MDIX, RJ45 |
|---|---|
| Galvanische Trennung | RJ45-Netzwerkanschluss, min. 1500 V |
| Stromversorgung | Stromversorgung über Ethernet (PoE) oder 24 bis 48 V DC (+/-10 %) an der Schraubklemme |
| Stromanschluss | Abnehmbare Schraubklemmenleiste |
| Stromaufnahme | PoE-Klasse 2 (3,84 bis 6,49 W) und typ. 90 mA bei 24 V DC mit externer Stromversorgung |
| Anzeige- und Bedienelemente | Systemstatus mittels mehrfarbiger LED Netzwerkgeschwindigkeit und Datenübertragung Manuelles Zurücksetzen des Geräts |
| Prozessor und Speicher | Marvell 88F6180 Flash: 1 GB (NAND) RAM: 128 MB (DDR2) |
| Vom Hersteller angegebene Systemversionen | BusyBox: v1.31.1 Kernel: v4.4.226 |
| Vom Hersteller angegebene Softwareversionen | ProFTPD: v1.3.6 NGINX: v1.16.1 Samba: v3.6.25 PHP: v7.2.27 MariaDB: v10.2.29 SQLite: v3.29.0 |
| Gehäuse und Montage | Kunststoffgehäuse mit integrierter DIN-Schienenbefestigung 105 × 22 × 75 mm (L × B × H) |
| Gewicht | ca. 100 g |
| Lagertemperatur | -40 bis +70 °C |
| Betriebstemperatur | 0 bis 60 °C |
| Zulässige relative Luftfeuchtigkeit | 0 bis 95 % relative Luftfeuchtigkeit, ohne Kondensation |
| Lieferumfang | Motherbox 3 Schnellstartanleitung Produkt-CD mit dem Verwaltungstool WuTility und einem Handbuch |
Datenerfassung, Datenbanken und eigene Anwendungen
- Motherbox erfasst die Werte durch zyklische Abfragen der angeschlossenen Web-IO-Geräte und speichert sie in einer gemeinsamen Datenbank. Zur Weiterverarbeitung stehen eine SQL-Schnittstelle sowie ein automatischer Export per FTP zur Verfügung.
- Mit Site Creator lassen sich Webseiten zur Visualisierung und Steuerung per Drag-and-Drop erstellen. Der interne Webserver unterstützt HTTPS und PHP.
- Für eigene Anwendungen stehen MySQL/MariaDB, SQLite, C/C++-Programme und PHP-Skripte zur Verfügung, die zeitgesteuert, ereignisgesteuert oder beim Systemstart ausgeführt werden. Für Anwendungsdaten sind 750 MB angegeben.
- Backup-Kondensatoren ermöglichen ein kontrolliertes Herunterfahren bei Unterbrechung der Stromversorgung. Die Software- und Systemversionen werden anhand der jeweiligen Firmware des Geräts überprüft.
Inbetriebnahme und Zubehör
Schließen Sie die Motherbox an das Netzwerk und eine geeignete Stromversorgung an. Konfigurieren Sie die IP-Adresse, suchen Sie nach angeschlossenen Web-IO-Geräten und erstellen Sie Messprofile. Wählen Sie für die Übersicht oder Visualisierung die erforderlichen Werte aus und legen Sie die Art der Datenspeicherung und des Datenexports fest.
Lieferumfang
- Motherbox 3
- Schnellstartanleitung
- Produkt-CD mit dem Verwaltungstool WuTility und einem Handbuch
Häufig gestellte Fragen
Schließe ich den Sensor direkt an die Motherbox an?
Die Motherbox erfasst Daten über Ethernet von kompatiblen Web-IO-Geräten. Die eigenen Sensoren werden an die entsprechenden Messmodule angeschlossen.
Kann ich meine eigene Webanwendung verwenden?
Ja. Der interne Webserver unterstützt eigene Webseiten und PHP; die Plattform ermöglicht zudem eigene C/C++-Programme gemäß den Bedingungen des Herstellers.
Ist der gesamte Flash-Speicher für die Messdaten frei?
Nein. Ein Teil der Kapazität wird vom System und der Software belegt. Für Anwendungsdaten gibt der Hersteller 750 MB an.
Warum bei FOXON bestellen?
Vor der Bestellung prüfen wir die aktuelle Verfügbarkeit des Teils und bestätigen den möglichen Liefertermin. Wir helfen Ihnen bei der Auswahl der Geräte und des erforderlichen Zubehörs entsprechend der Verkabelung und der gewünschten Kommunikation. Die Garantiebedingungen sowie den Umfang einer eventuellen Diagnose oder Reparatur bestätigen wir im Rahmen eines konkreten Angebots.
Dokumentation und technische Beratung
Technische Daten und Dokumentation W&T 50504
Handbücher, Firmware und Tools für dieses Modell finden Sie auch unter dem Reiter „Downloads“. Für Serviceanfragen nutzen Sie bitte Verkauf und Reparatur von FOXON-Industrieteilen.
Möchten Sie das Produkt W&T 50504 auswählen oder bestellen?
Teilen Sie uns die gewünschte Stückzahl und die Anschlussbeschreibung mit. Wir prüfen die Verfügbarkeit sowie das passende Zubehör.
Schemas und Abbildungen
Technische Eigenschaften des W&T 50504
| Netzwerkschnittstelle | 10/100BaseT mit automatischer Erkennung/Auto-MDIX, RJ45 |
|---|---|
| Galvanische Trennung | RJ45-Netzwerkanschluss, min. 1500 V |
| Stromversorgung | Stromversorgung über Ethernet (PoE) oder 24 bis 48 V DC (+/-10 %) an der Schraubklemme |
| Stromanschluss | Abnehmbare Schraubklemmenleiste |
| Stromaufnahme | PoE-Klasse 2 (3,84 bis 6,49 W) und typ. 90 mA bei 24 V DC mit externer Stromversorgung |
| Anzeige- und Bedienelemente | Systemstatus mittels mehrfarbiger LED Netzwerkgeschwindigkeit und Datenübertragung Manuelles Zurücksetzen des Geräts |
| Prozessor und Speicher | Marvell 88F6180 Flash: 1 GB (NAND) RAM: 128 MB (DDR2) |
| Vom Hersteller angegebene Systemversionen | BusyBox: v1.31.1 Kernel: v4.4.226 |
| Vom Hersteller angegebene Softwareversionen | ProFTPD: v1.3.6 NGINX: v1.16.1 Samba: v3.6.25 PHP: v7.2.27 MariaDB: v10.2.29 SQLite: v3.29.0 |
| Gehäuse und Montage | Kunststoffgehäuse mit integrierter DIN-Schienenbefestigung 105 × 22 × 75 mm (L × B × H) |
| Gewicht | ca. 100 g |
| Lagertemperatur | -40 bis +70 °C |
| Betriebstemperatur | 0 bis 60 °C |
| Zulässige relative Luftfeuchtigkeit | 0 bis 95 % relative Luftfeuchtigkeit, ohne Kondensation |
| Lieferumfang | Motherbox 3 Schnellstartanleitung Produkt-CD mit dem Verwaltungstool WuTility und einem Handbuch |
