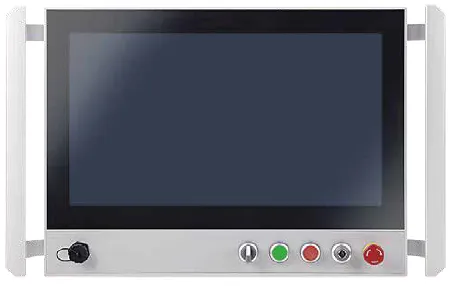

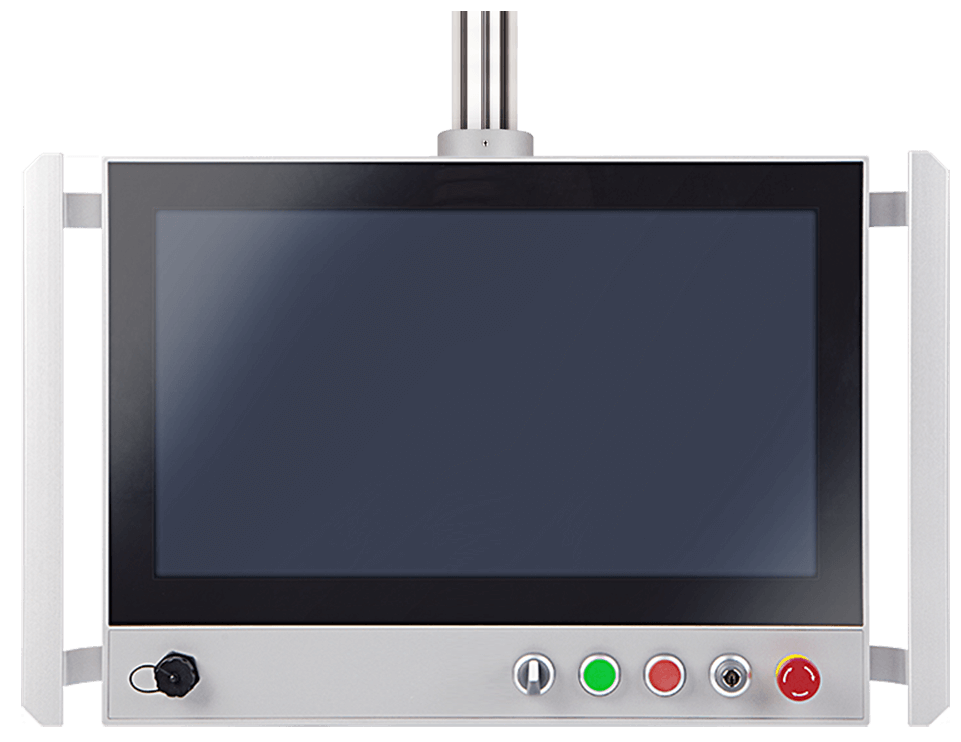

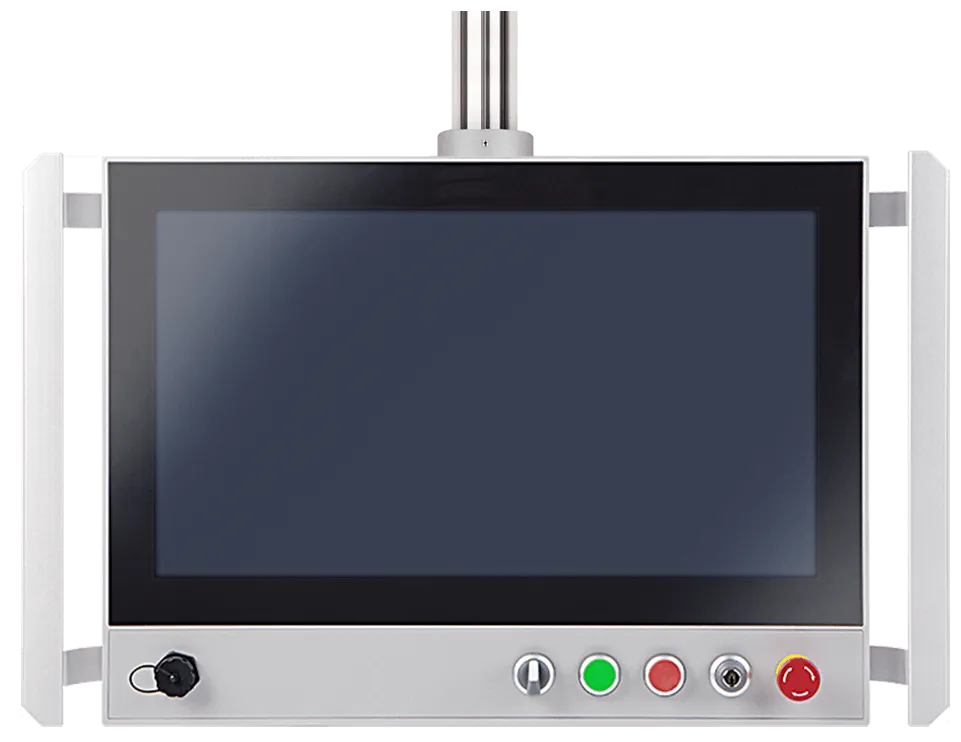

21.5" průmyslový operátorský PC panel NODKA ICP69215 s tlačítky, i5-7200U
Prodloužená záruka
- základní poskytovaná záruka je 2 roky
- prodloužená záruka +1 rok za +10% ceny
- prodloužená záruka +2 rok za +20% ceny

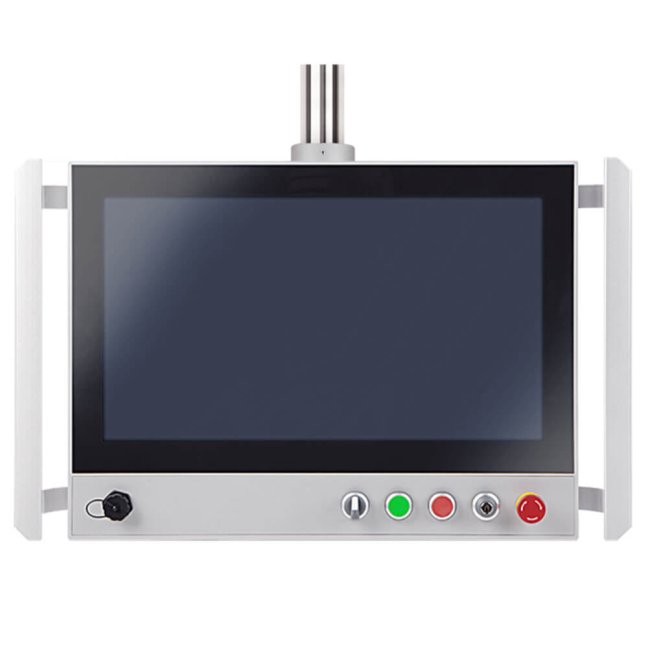

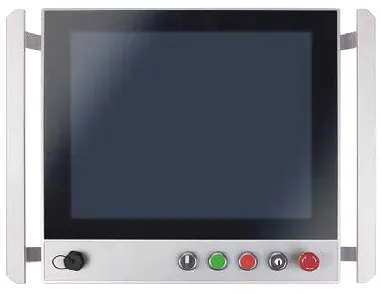

Operátorské panely s tlačítky dle vaší konfigurace
Průmyslové PC panely jsou vybaveny ovládacími prvky, které je možno v rámci objednávky nakonfigurovat dle vašich potřeb. Standardně jsou v panelu zabudovány tyto ovládací prvky:
2x tlačítka v různém barevném provedení (červená, zelená)
- otočný přepínač
- spínač s klíčkem
- STOP tlačítko
- USB port krytkou
Vyberte si tlačítka, spínače a signálové prvky z bohaté nabídky společnosti RAFI®, jejichž produkty montujeme do operátorských panelů NODKA. V tomto katalogu si vyberte konkrétní ovládací prvky pro váš panel. Máte-li nějaký speciální požadavek na vámi vybrané ovládací prvky z nabídky společnosti RAFI, kontaktujte nás.

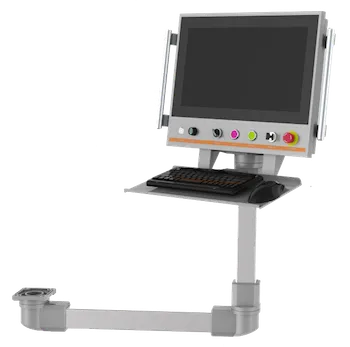

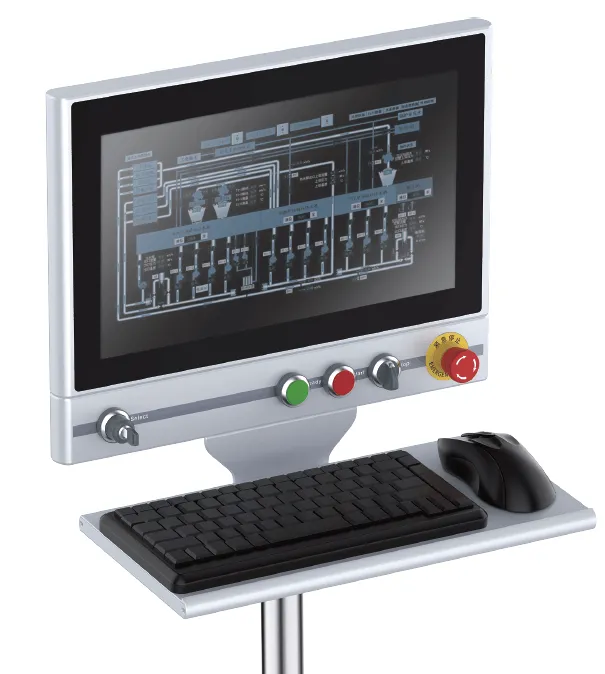

Držák pro klávesnici
K operátorskému panelu si pořiďte držák klávesnice, aby obsluha mohla pohodlně zadávat data přes PC klávesnici. Kromě této možnosti zadávání textu je stále možné používat dotykovou obrazovku pro zadávání informací přes monitor.

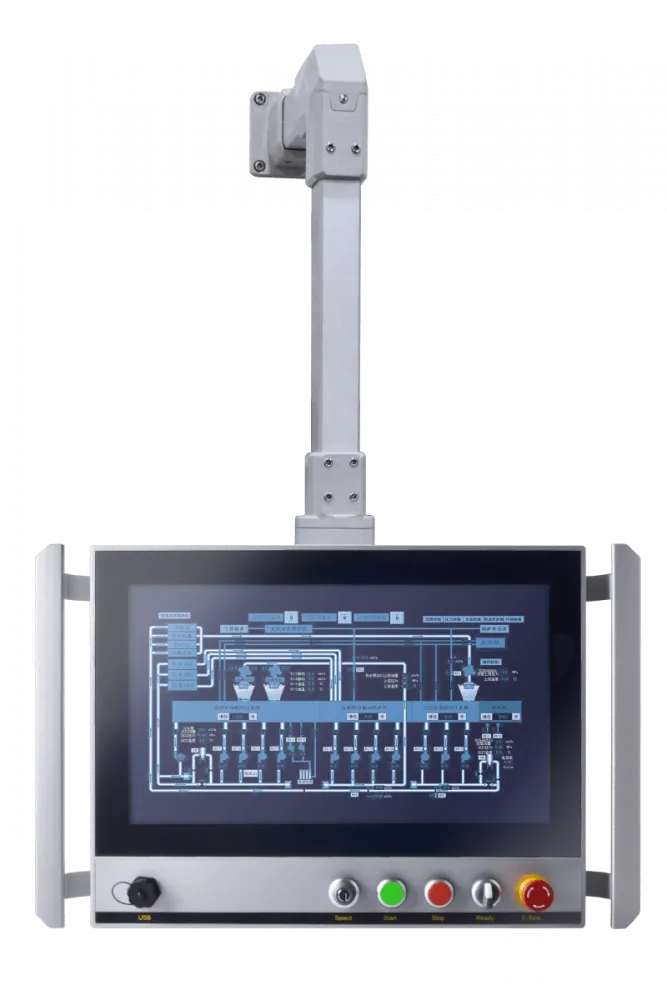

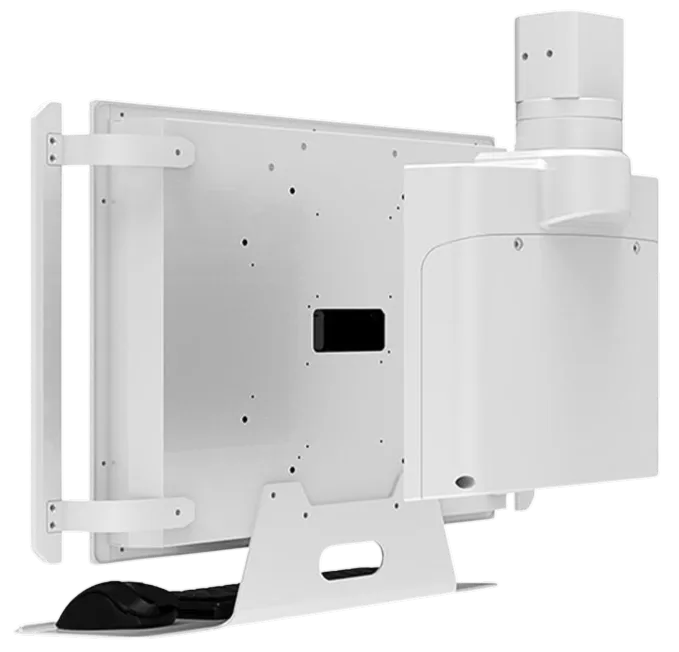

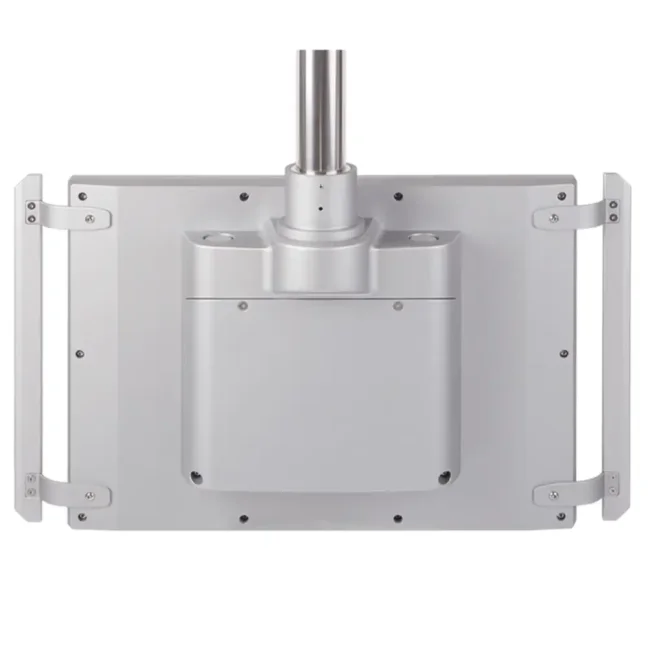

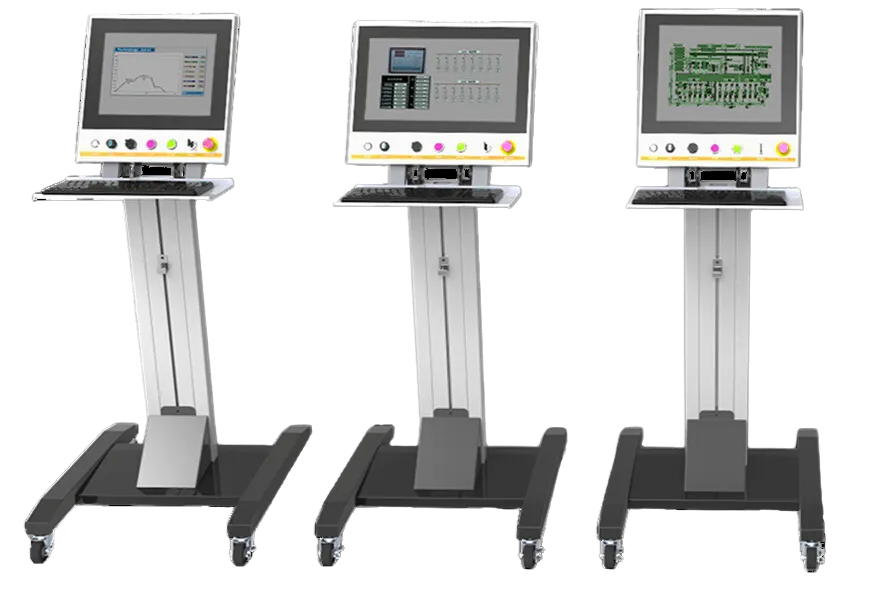

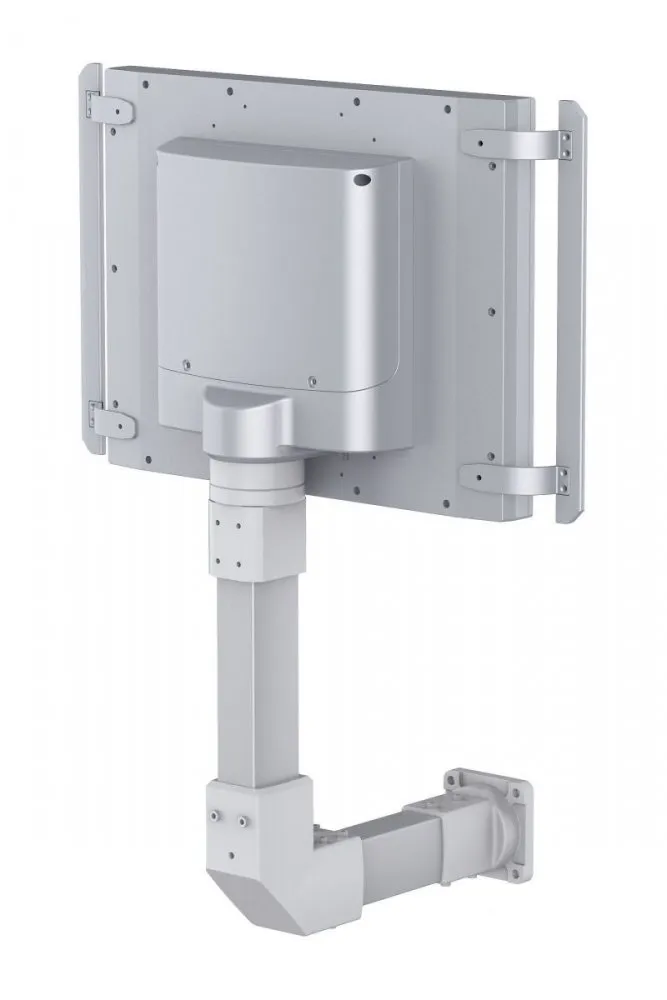

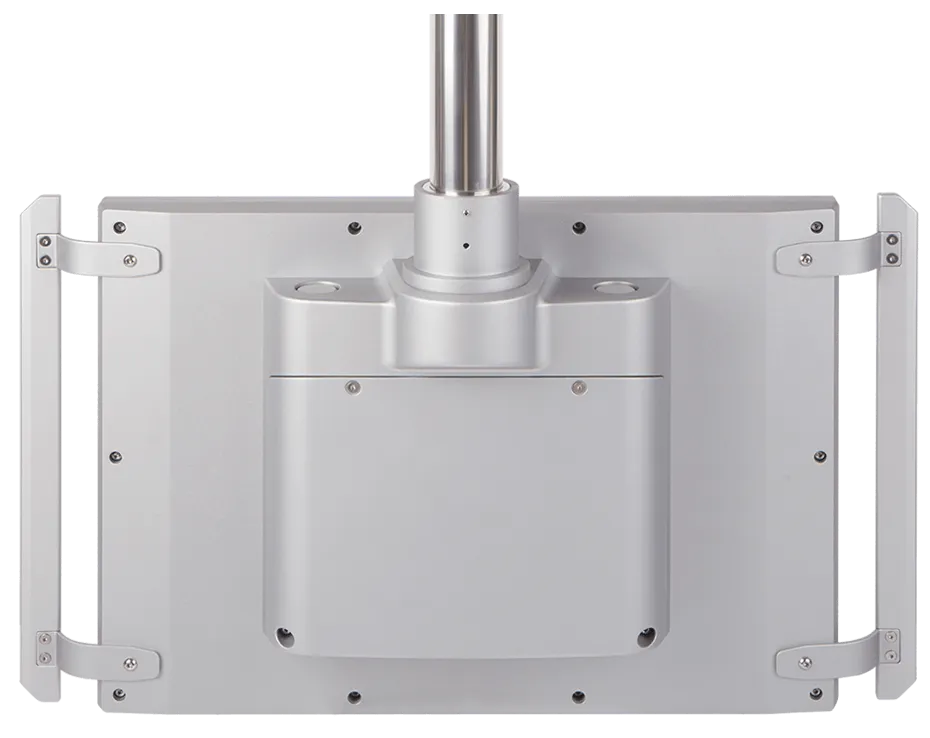

Montáž na pohyblivé rameno nebo podstavec
Operátorský panel je možno zamontovat do stěny rozvaděče nebo nějakého koisku. Další možností uchycení je montáž na spodním rameni nebo podstavci, na kterém je panel umístěn tak, aby s ním bylo možné otáčet. Třetí možností je uchycení panelu na pohyblivém kloubovém rameni. Společnost NODKA nabízí výrobu a dodání také těchto držáků a ramen. Máte-li zájem o dodání těchto profesionálních hliníkových ramen, prosíme kontaktujte nás. Vytvoříme nákres ramene a naceníme jeho výrobu. Z tohoto katalogu poskládáme nosné rameno pro váš operátorský panel. Následně objednáme výrobu operátorského panelu spolu s montážním ramenem. Vše bude vyrobeno ve společnosti NODKA a dodáno v rámci několika málo týdnů.

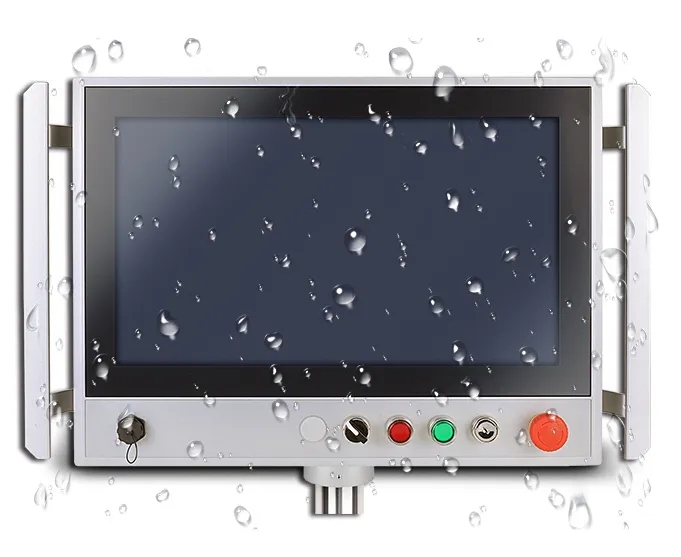

Odolné hliníkové provedení s krytím IP65 a NEMA4
Přední strana panelu splňuje krytí IP65/NEMA4 Standard a je odolná proti vodě a prachu. Celý operátorský PC panel je utěsněný, je bezventilátorový a bez větracích mřížek.
Vynikající přesnost dotykového ovládání
Dotykové ovládání monitoru je kapacitní, tzn je velmi citlivé s vysokým rozlišením a rychlou odezvou na lehký dotek. Monitor podporuje multidotykové ovládání pro až 10 dotyků najednou. Životnost dotykového obrazovky je až 10 milionů kliknutí. Přední panel je neutrální, bez loga a jiných nápisů.
Špičkové dílenské zpracování, dostatečný výpočetní výkon a nízká spotřeba
Operátorský PC panel je složen z robustní hliníkové konstrukce, dotykového monitoru NODKA a průmyslového počítače NODKA, který disponuje dostatečným výpočetním výkonem a přitom nízkou spotřebou. Celé zařízení je velmi kvalitně zpracováno a vyhovuje nejvyšším požadavkům na kvalitu provedení.
Rozměry operátorského PC panelu ICP69215

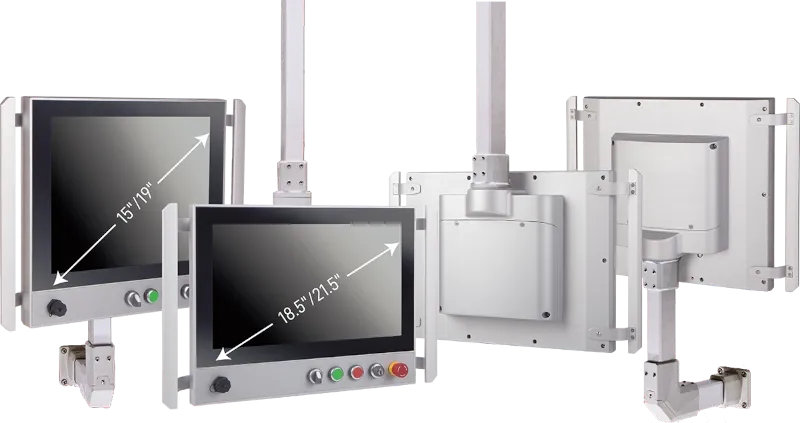

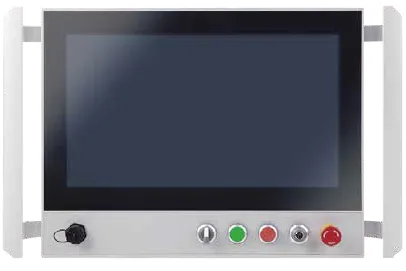

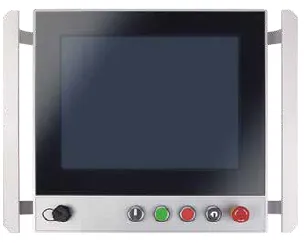

Operátorské PC panely NODKA řady ICP69 - dotykové monitory s vestavěným počítačem
|
|
|
|
||
Model |
ICP6915 |
ICP6919 |
ICP69185 |
ICP69215 |
|
Processor |
CPU |
Intel® Celeron® 4205U/J1900/Core™ i5 7200U |
|||
Main Frequency |
Dual Core 1.8GHz/Quad core 2.0GHz/Dual Core 2.5GHz |
||||
L3 Cache |
2MB/2MB/3MB |
||||
Memory |
1×DDR4-2400MHz,max 16GB / 1×DDR3L-1333MHz,max 8GB / 1×DDR3L-1600MHz,max 8GB |
||||
Storage interface |
1×2.5" SATA HDD + 1×mSATA |
||||
I/O |
Ethernet |
2×Intel 1000Mbps RJ-45 Ethernet interface |
|||
Audio |
Optional |
||||
USB |
4×USB3.0/2.0/1.1 |
||||
Serial port |
2×RS232 / RS485 with surge protection, RS485 support automatic flow control |
||||
Expansion slot |
1×Mini-PCIe slot, extensible 3G, WIFI wireless card |
||||
Physical |
Weight |
8.3KG |
11.30KG |
10.24KG |
14.30KG |
Pensile Direction |
Optional Up or Down |
||||
Fixed Stand of Cantilever |
Suitable for full series |
||||
Handle of Operation Panel |
Standard |
||||
Operation Button |
Nodka Standard: USB, Rotatable switch, Push button (Green , Red ),Key switch, Emergency stop switch |
||||
Dimension (W×H×D) mm |
507×386×139.5 |
573×437×139.5 |
593×372×139.5 |
664×411×139.5 |
|
OS |
OS |
Windows 7, Windows 8, Windows 10,Linux |
|||
Power |
DC input |
DC 12~24V support reverse polarity protection, overvoltage protection, overcurrent protection |
|||
Power Dissipation(Max.) |
Depend on the processor |
Depend on the processor |
Depend on the processor |
Depend on the processor |
|
LCD |
LCD Type |
15" XGA TFT |
19" SXGA TFT |
18.5" HD TFT |
21.5" Full HD TFT |
Resolution |
1024×768 |
1280×1024 |
1366×768 |
1920×1080 |
|
Colors |
16.7MB |
16.7MB |
16.7MB |
16.7MB |
|
Active Area (W×H) |
304.13mm×228.10mm |
376.32mm×301.06mm |
409.8mm×230.4mm |
476.64mm×268.11mm |
|
Backlight |
LED |
LED |
LED |
LED |
|
MTBF (hour) |
30000hrs |
30000hrs |
30000hrs |
30000hrs |
|
Pixel Pitch (H×V) |
0.297×0.297 |
0.294×0.294 |
0.248×0.248 |
0.248×0.248 |
|
Luminance |
420cd/m² |
250cd/m² |
250cd/m² |
250cd/m² |
|
Contrast Ratio |
800:1 |
1000:1 |
1000:1 |
3000:1 |
|
Viewing Angle |
80 / 80 / 80 / 80 |
85 / 85 / 80 / 80 |
85 / 85 / 80 / 80 |
89 / 89 / 89 / 89 |
|
Touchscreen |
Touchscreen type |
Capacitive touch screen |
|||
Transmittance |
> 87% |
||||
Response Time (touch pen) |
< 5ms |
||||
Surface Hardness |
Mohs'Hardness 7H |
||||
Click Life |
250g / 100,000,000 times |
250g / 100,000,000 times |
250g / 100,000,000 times |
250g / 100,000,000 times |
|
Multi-touch |
10 points |
10 points |
10 points |
10 points |
|
Environmental |
Work Temperature |
-10 ~ 60°C (14~140℉) |
-10 ~ 60°C (14~140℉) |
-10 ~ 60°C (14~140℉) |
-10 ~ 60°C (14~140℉) |
Storage Temperature |
-20 ~ 80°C (-4 ~ 176℉) |
-20 ~ 80°C (-4 ~ 176℉) |
-20 ~ 80°C (-4 ~ 176℉) |
-20 ~ 80°C (-4 ~ 176℉) |
|
Relative Humidity |
5 ~ 95% RH@40°C (Non-condensation) |
||||
Vibration |
Operating Random Vibration Test 5~500Hz, 1.5Grms@with SSD, follow IEC 60068-2-64 |
||||
Shock |
Operating 20G peak acceleration (11ms duration), follow IEC 60068-2-27 |
||||
EMC |
CE/FCC Class B |
||||
Water-proof |
IP65 |

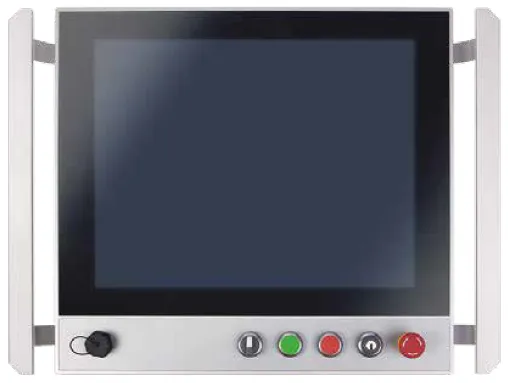

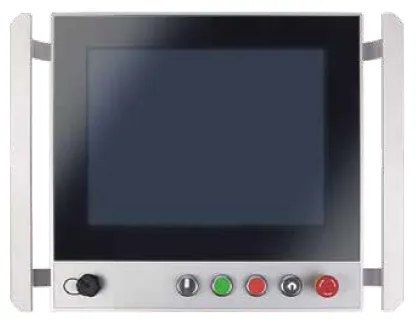

Operátorské panely NODKA řady IDP59 - pouze dotykové monitory
|
|
|
|
||
Model |
IDP5915 |
IDP5919 |
IDP59185 |
IDP59215 |
|
Input interface |
Signal input |
VGA+DVI input |
|||
Communication interface |
USB2.0 input |
||||
Physical |
Weight |
8.3KG |
11.30KG |
10.24KG |
14.30KG |
Pensile Direction |
Optional Up or Down |
||||
Fixed Stand of Cantilever |
Suitable for full series |
||||
Handle of Operation Panel |
Standard |
||||
Keyboard tray |
Optional |
||||
Operation Button |
Nodka Standard: USB, Rotatable switch, Push button (Green , Red ),Key switch, Emergency stop switch |
||||
Dimension (W×H×D) mm |
507×386×139.5 |
573×437×139.5 |
593×372×139.5 |
664×411×139.5 |
|
Power |
DC input |
DC 12~24V support reverse polarity protection, overvoltage protection, overcurrent protection |
|||
Power Dissipation(Max.) |
Depend on the processor |
Depend on the processor |
Depend on the processor |
Depend on the processor |
|
LCD |
LCD Type |
15" XGA TFT |
19" SXGA TFT |
18.5" HD TFT |
21.5" Full HD TFT |
Resolution |
1024×768 |
1280×1024 |
1366×768 |
1920×1080 |
|
Colors |
16.7MB |
16.7MB |
16.7MB |
16.7MB |
|
Active Area (W×H) |
304.13mm×228.10mm |
376.32mm×301.06mm |
409.8mm×230.4mm |
476.64mm×268.11mm |
|
Backlight |
LED |
LED |
LED |
LED |
|
MTBF (hour) |
30000hrs |
30000hrs |
30000hrs |
30000hrs |
|
Pixel Pitch (H×V) |
0.297×0.297 |
0.294×0.294 |
0.248×0.248 |
0.248×0.248 |
|
Luminance |
420cd/m² |
250cd/m² |
250cd/m² |
250cd/m² |
|
Contrast Ratio |
800:1 |
1000:1 |
1000:1 |
3000:1 |
|
Viewing Angle |
80 / 80 / 80 / 80 |
85 / 85 / 80 / 80 |
85 / 85 / 80 / 80 |
89 / 89 / 89 / 89 |
|
Touchscreen |
Touchscreen type |
Capacitive Touchscreen |
|||
Transmittance |
> 87% |
||||
Response Time (touch pen) |
< 5ms |
||||
Surface Hardness |
Mohs'Hardness 7H |
||||
Click Life |
250g / 100,000,000 times |
250g / 100,000,000 times |
250g / 100,000,000 times |
250g / 100,000,000 times |
|
Multi-touch |
10 points |
10 points |
10 points |
10 points |
|
Environmental |
Work Temperature |
-10 ~ 60°C (14~140℉) |
-10 ~ 60°C (14~140℉) |
-10 ~ 60°C (14~140℉) |
-10 ~ 60°C (14~140℉) |
Storage Temperature |
-20 ~ 80°C (-4 ~ 176℉) |
-20 ~ 80°C (-4 ~ 176℉) |
-20 ~ 80°C (-4 ~ 176℉) |
-20 ~ 80°C (-4 ~ 176℉) |
|
Relative Humidity |
5 ~ 95% RH@40°C (Non-condensation) |
||||
Vibration |
Operating Random Vibration Test 5~500Hz, 1.5Grms@with SSD, follow IEC 60068-2-64 |
||||
Shock |
Operating 20G peak acceleration (11ms duration), follow IEC 60068-2-27 |
||||
EMC |
CE/FCC Class B |
||||
Water-proof |
IP65 |
Procesor
- CPU:Intel® Core™ i5-7200U Dual Core2.5Hz
- Paměť:1x DDR4 2400MHz,max 16G
- Disk:1 x 2.5" SATA HDD + 1 x mSATA
- L3 Cache:3MB
I/O rozhraní
- LAN:2 x Intel 1000Mbps
- USB:4 x USB3.0
- COM:2 x RS232 (možno RS485)
- Audio: za příplatek
Parametry
- Rozměry:664mm x 411mm x 139.5mm
- Váha:15.3Kg
- Montáž: na zeď, desktop, VESA
- Držák klávesnice: za příplatek
- Montáž na podstavec nebo rameno: navrženo pro všechny možnosti uchycení
- Boční držáky na panelu: součástí dodávky
Operační systém
- OS:Windows 7, Windows 8, Windows 10, Windows 11, Linux
Napájení
- Napájení:12-24VDC ±10%, podpora ochrany proti přepólování, nadproudová ochrany
- Max spotřeba: 38W
LCD
- Velikost LCD:21.5" Full HD TFT
- Rozlišení:1920 x 1080
- Barvy:16,7MB
- Podsvícení:WLED
- MTBF:30000 hodin
- Rozteč pixelů:0.248 x 0.248
- Svítivost:250cd/m²
- Kontrastní poměr:3000:1
- Pozorovací úhel:(L) 89 / (R) 89 / (T) 89 / (B) 89
- Zobrazovací plocha:476.64mm x 268.11mm
Dotyková obrazovka
- Typ dotykové obrazovky:kapacitní obrazovka
- Multidotyk: až 10 bodů současně při Window OS
- Rozhraní ovladače:USB
- Propustnost: >87%
- Podpora ovladačů:Windows 7, Windows 8, Windows 10, Linux
- Tvrdost povrchu:Mohsovo číslo 7H
Prostředí
- Pracovní teplota:-10 ~ 60°C (-14~140°F) (vyžaduje teplotně odolné SSD disky) / 0 ~ 45°C (32~113°F) (obecná teplota HDD/SSD)
- Teplota skladování:-20 ~ 80°C (-22 ~ 176°F)
- Relativní vlhkost:5 ~ 95% RH@40°C (bez kondenzace)
- Vibrace:Provozní test náhodných vibrací 5~500Hz, 1,5Grms@s SSD, podle IEC 60068-2-64
- Rázy:Provozní špičkové zrychlení 20G (doba trvání 11 ms), podle IEC 60068-2-27
- EMC:CE/FCC třída B
- Vodotěsnost:celé zařízení splňuje krytí IP65
Rozšiřující slot
- MiniPCIe:1×Mini-PCIe slot, rozšiřitelná 3G, WIFI bezdrátová karta
